Номер по Госреестру СИ: 43204-09
43204-09 Магазины электрической емкости
(моделей 1070 и 1071)
Назначение средства измерений:
Магазины электрической емкости моделей 1070 и 1071 (далее - магазины) для воспроизведения единицы электрической емкости.
Внешний вид.
Магазины электрической емкости
Рисунок № 1
Внешний вид.
Магазины электрической емкости
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на корпус магазинов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
сведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к магазинам ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрической емкости».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 43204-09 «Магазины электрической емкости моделей 1070 и 1071 фирмы «Time Electronics Ltd.», Великобритания. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре 2009.
Основные средства поверки:
- цифровой измеритель L,C,R Е7-8 (диапазон измерений электрической емкости от 0,01 пФ до 100 мкФ, пределы допускаемой погрешности измерений ± 0,15 %, рабочая частота 1 кГц).
Изготовитель
Фирма «Time Electronics Ltd.», Великобритания.
Botany Industrial Estate, Tornbridge, Kent, TN9 1RH.
Заявитель
ООО «Тайм Электроникс»
125284 г.Москва, Скаковая аллея д.11, оф.1
тел: +7 (495) 604 4634, +7 (495) 968 3119
e-mail: info@timeelectronics.ru
www.timeelectronics.ru
Испытательный центр
ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ141006, РФ, г. Мытищи, Московская обл.
Принцип действия магазинов основан на ручном управлении встроенным набором высокоточных и высокостабильных емкостей.
Конструктивно магазины выполнены в портативном ударопрочном металлическом корпусе.
Модели отличаются диапазоном воспроизводимых емкостей. Модель 1070 содержит 5 декад, модель 1071 содержит 7 декад.
Конструкция магазинов обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус.

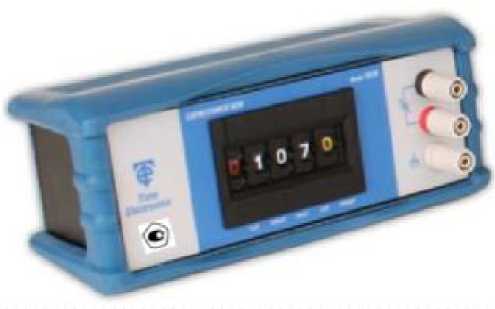

Рисунок 1 - модель 1070

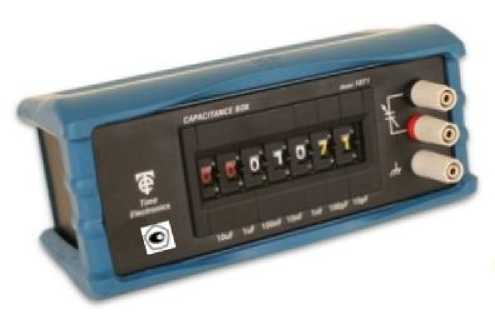

Рисунок 2 - модель 1071
-
1 Магазин...........................................................................................................1 шт.
-
2 Руководство по эксплуатации ......................................................................1 экз.
-
3 Методика поверки..........................................................................................1 экз.
Основные технические характеристики магазинов приведены в таблицах 1 и 2. Таблица 1 - модель 1070
Диапазон воспроизведения электрической емкости |
Пределы допускаемой абсолютной погрешности воспроизведения электрической емкости |
Рабочая частота |
Минимальный шаг установки электрической емкости |
Максимальное допустимое напряжение |
от 100 пФ до 10 мкФ |
± (1х10-2хСх + 5 пФ) |
1000 Гц |
100 пФ |
63 В переменного тока; 100 В постоянного тока |
Примечание Сх - значение воспроизводимой электрической емкости. |
Таблица 2 - модель 1071
Поддиапазоны Воспроизведения электрической емкости |
Пределы допускаемой абсолютной погрешности воспроизведения электрической емкости |
Рабочая частота |
Минимальный шаг установки электрической емкости |
Максимальное допустимое напряжение |
от 10 до 90 пФ |
± (1х10-2хСх + 7 пФ) |
1000 Гц |
10 пФ |
200 В переменного тока; 300 В постоянного тока |
от 100 до 900 пФ |
± (1х10-2хСх + 7 пФ) |
1000 Гц |
100 пФ |
200 В переменного тока; 300 В постоянного тока |
от 1 до 9 нФ |
± (1х10-2хСх + 7 пФ) |
1000 Гц |
1 нФ |
200 В переменного тока; 300 В постоянного тока |
от 10 до 90 нФ |
± (1х10-2хСх) |
1000 Гц |
10 нФ |
72 В переменного тока; 100 В постоянного тока |
от 100 до 900 нФ |
± (1х10-2хСх) |
1000 Гц |
100 нФ |
72 В переменного тока; 100 В постоянного тока |
от 1 до 9 мкФ |
± (1х10-2хСх) |
1000 Гц |
1 мкФ |
115 В переменного тока; 100 В постоянного тока |
от 10 до 90 мкФ |
± (5х10-2хСх) |
1000 Гц |
10 мкФ |
50 В переменного тока; 63 В постоянного тока |
Масса, кг, не более
модель 1070.....................................................................................................................0,640;
модель 1071.....................................................................................................................0,600.
Габаритные размеры (длина х ширина х высота), мм, не более ...........................110 х 200 х 75.
Рабочие условия эксплуатации:
температура окружающего воздуха, °С .............................................................. от 0 до 50.
