Сведения о средстве измерений: 42966-09 Приборы для измерения и мониторинга вибрации стационарные

Номер по Госреестру СИ: 42966-09
42966-09 Приборы для измерения и мониторинга вибрации стационарные
(Multilog DMx)

Назначение средства измерений:
Приборы для измерения и мониторинга вибрации стационарные Multilog DMx (далее приборы) предназначены для непрерывного измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), осевого перемещения, а также скорости вращения вала.

сертификация программного обеспечения
Внешний вид. Приборы для измерения и мониторинга вибрации стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерения и мониторинга вибрации стационарные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 04.12.2019
Номер записи - 131173
ID в реестре СИ - 353573
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "SKF Reliability Systems"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Приборы для измерения и мониторинга вибрации стационарные (Multilog DMx)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
42966-09 Приборы для измерения и мониторинга вибрации стационарные (Multilog DMx)
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
62594-15 Аппаратура (TIK-PLC)
Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК») (РОССИЯ г. Пермь)

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42919-09
04.12.2019
Преобразователи вихретоковые, CMSS 60
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42920-09
01.01.2015
Приборы для измерения и анализа вибрации, Microlog АХ
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42921-09
01.01.2015
Виброметры, MicroVibe Р
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42922-09
01.01.2015
Виброметры, VIB Pen CMVP 50
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42923-09
01.01.2015
Акселерометры , CMSS 786М
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42924-09
01.01.2015
Акселерометры , CMSS 2100
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42925-09
01.01.2015
Акселерометры , СМРТ 2310 и СМРТ 2310Т
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42926-09
13.11.2024
Виброметры, CMAS 100-SL
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42966-09
04.12.2019
Приборы для измерения и мониторинга вибрации стационарные, Multilog DMx
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
42967-09
01.01.2015
Трансмиттеры, СМРТ CTU
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
42968-09
01.01.2015
Трансмиттеры (МСТ), СMSS 500
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
43451-09
28.10.2024
Системы измерения параметров вибрации, Multilog IMx-Т и Multilog IMx-S
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43588-10
01.04.2015
Системы измерения параметров вибрации беспроводные, V/T
Фирма "SKF Reliability Systems" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год

Кто поверяет Аппаратура (TIK-PLC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Аппаратура (TIK-PLC)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
1197 6058
ФБУ Красноярский ЦСМ
Красноярский край
4812 6058
ФБУ Омский ЦСМ
Омская область
8678 6058
ФБУ Томский ЦСМ
Томская область
9546 6058

Программное обеспечение

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с прибором.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CMSW 6200-EN DMx

Номер версии (идентификационный номер) ПО

не ниже 5.1.3.154

Цифровой идентификатор ПО

-

Другие идентификационные данные (если есть)

-

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по ГОСТ Р 50.2.007-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Приборы для измерения и мониторинга вибрации стационарные Multilog DMx», раздел 4.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приборам для измерения и мониторинга вибрации стационарным Multilog DMx

Техническая документация фирмы SKF Reliability Systems, США.

Поверка

Поверка

осуществляется по документу МП 42966-09 «Приборы для измерения и мониторинга вибрации стационарные Multilog DMx фирмы «SKF Reliability Systems», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16.12.2009 г.

Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110 (г/р № 5460-76); мультиметр цифровой Agilent 34410А (г/р № 47717-11); источник питания постоянного тока Б5-44А (г/р № 5964-77).


Изготовитель


Фирма SKF Reliability Systems, США.
Адрес: 5271 Viewridge Court, San Diego, СА 92123, USA

Заявитель


ЗАО СКФ
Адрес: 123317, город Москва, Набережная Пресненская, дом 10
Телефон: +7 (495) 5101820
Лист № 4 Всего листов 4

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип работы прибора основан на измерении сигналов поступающих от датчиков, их фильтрации, преобразования в цифровую форму и вычислении необходимых параметров. Прибор позволяет одновременно проводить измерения для мониторинга состояния и для защиты механизма.

Прибор представляет собой модуль с четырьмя динамическими и двумя тахометрическими каналами, позволяющий принимать и обрабатывать сигналы от вихретоковых датчиков, пьезоэлектрических акселерометров, датчиков скорости. Встроенные драйверы вихретоковых датчиков, позволяют проводить прямое подключение последних к прибору. Прибор также имеет логический вход TTL для внешнего управления и аналоговый тахометрический вход с программируемым пороговым уровнем.

Прибор позволяет проводить измерения параметров виброускорения, виброскорости и виброперемещения (СКЗ, пиковые значения, размах), осевого сдвига, скорости вращения и технологических параметров, а также осуществляет быстрое преобразование Фурье (БПФ).

Наличие светодиодов позволяет отображать состояние модуля, канала, наличие питания, индикацию аварии и индикацию диагностических данных.

Входящее в состав прибора исполнительное реле позволяет осуществлять защитные функции.

Прибор комплектуется программным обеспечением, позволяющим программировать тип датчика, его коэффициент преобразования, единицы измерения, частоту среза фильтра и другие характеристики.

Прибор выпускается в двух модификациях: СММА9910 DMx и СММА9920 DMx. Модификация СММА9910 DMx имеет четыре встроенных драйвера вихретоковых датчиков и два тахометрических входа. Модификация СММА9920 DMx имеет два встроенных драйвера вихретоковых датчиков и два тахометрических входа.

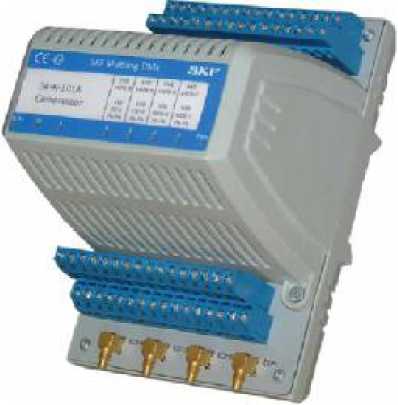

Внешний вид приборов для измерения и мониторинга вибрации стационарных Multilog DMx приведен на рисунке 1.

Внешний вид. Аппаратура  (TIK-PLC), http://oei-analitika.ru

Рисунок 1- Внешний вид приборов для измерения и мониторинга вибрации стационарных Multilog DMx


Модуль СММА9910 DMx/ СММА 9920 DMx Датчики

Блок питания

Предохранительный барьер

Машина-шлюз для связи между сетями

Интерфейсный модуль RS485

Изолирующий усилитель

Руководство по эксплуатации

Методика поверки

Количество по согласованию с заказчиком Количество по согласованию с заказчиком Поставляется как опция

Поставляется как опция

Поставляется как опция

Поставляется как опция

Поставляется как опция

1 экз.

1 экз.


Таблица 2

Наименование характеристики

Значение

Диапазон входного напряжения по динамическому каналу, В

от минус 24 до плюс 24

Диапазон входного напряжения по тахометрическому каналу, В

от 0 до 5

Диапазон рабочих частот, Гц

от 0 до 20 000

Пределы допускаемой относительной погрешности измерений по всем каналам, %

±1

Число линий

800

Напряжение питания, В

от 8,6 до 9,5

Условия эксплуатации:

Диапазон рабочих температур, °С

от минус 20 до 65

Габаритные размеры (длинахширинахвысота), мм, не более

156х104х116

Масса, кг, не более

0,5
