Номер по Госреестру СИ: 42451-09
42451-09 Преобразователи измерительные
(ИП-40374, ИП-40584I, ИП-40044)
Назначение средства измерений:
Преобразователи измерительные ИП-40374, ИП-405841, ИП-40044 (далее -
преобразователи, ИП) предназначены для измерения и преобразования в цифровой код сигналов постоянного тока и напряжения, сигналов термоэлектрических преобразователей (термопар, далее - ТП) с номинальными статическими характеристиками (НСХ) по ГОСТ Р 8.585, термометров сопротивления (ТС) с НСХ по ГОСТ 6651-2009, потенциометрических датчиков, обработки информации, поступающей на дискретные входы, измерения временного интервала.

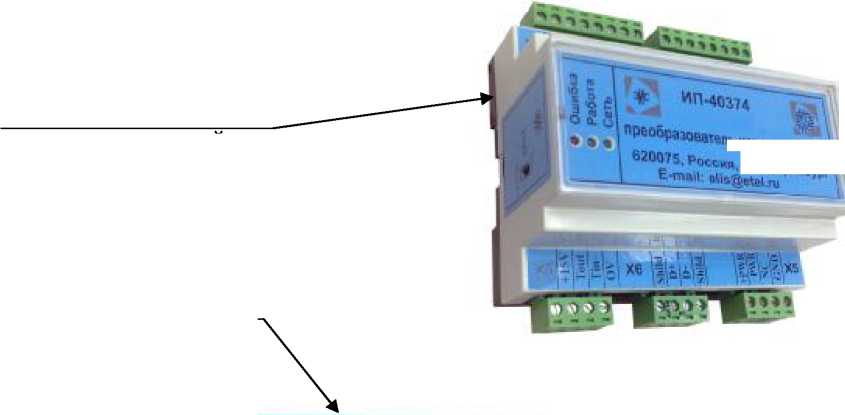

Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2

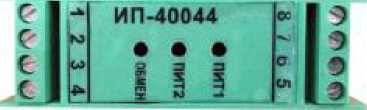

Внешний вид.
Преобразователи измерительные
Рисунок № 3
Программное обеспечение
Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение (ПО) преобразователей и измерительную информацию. Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик установки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение | ||
ИП-40374 |
ИП-405841 |
ИП-40044 | |
Идентиф икационное наименование ПО |
ip374zag.hex |
Ip484zag.hex |
Ip40044 14Mhz.hex |
Номер версии (идентификационный номер) ПО |
A28 |
C14 |
V1.01 |
Цифровой идентификатор ПО (алгоритм md5) |
Bd6f6doo055eac619 be0cd3ffoof41ad |
A7c0295df3f9d3b0 e76f96108fe14e3e |
8ca1ef845fdb855ff5 5400c3a3a488ae |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 «высокий».
Знак утверждения типа
Знак утверждения типананосят на титульный лист паспорта типографским способом и на корпус преобразователя способом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на преобразователи измерительные ИП -40374, ИП-405841, ИП-40044ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия».
АВЛБ.420609.009 ТУ «Преобразователи измерительные ИП -40374, ИП-405841, ИП-40044. Технические условия».
Поверка
Поверкаосуществляется по документу МП 20-262-2009 «ГСИ. Преобразователи измерительные ИП -40374, ИП-405841, ИП-40044. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2009 г.
Перечень эталонов, применяемых при поверке:
- прибор для поверки вольтметров В1-12. Выходное напряжение от 0,1 мкВ до 0,1 В, предел допускаемой основной погрешности 240-4^ивых + 0,5 мкВ, выходное сопротивление 10 Ом; выходное напряжение от 10 мкВ до 10 В, основная погрешность установки 5-10’5-ивых + 10 мкВ, выходное сопротивление 0,001 Ом, ток нагрузки до 100 мА; выходной ток от 10 нА до 100 мА, погрешность установки 2- 10-44вых + 1 мкА;
-
- генератор сигналов специальной формы SFG-2004. диапазон частот выходного сигнала от 0,1 Гц до 4 МГц, предел допускаемой погрешности 10-5Т + 0,0001 Гц;
-
- магазин сопротивления Р 4831. Диапазон изменения сопротивлений (0,001 - 1000) Ом с шагом 0,001 Ом, класс точности 0,02;
-
- катушка электрического сопротивления Р331.Номинальное сопротивление 100 Ом, класс точности 0,01 ( 4шт.);
Изготовитель
ЗАО «НПП « Электронные информационные системы»
620075, г. Екатеринбург, ул. Мамина- Сибиряка, 145
тел./факс: (343) 350-57-35
E-mail: eis@etel.ru
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
тел. (343) 350-26-18, факс (343) 350-20-39
Е-mail: uniim@uniim.ru
http://uniim.ru
Преобразователи построены на единой элементной базе и обеспечивают единообразное представление измерительной информации в виде цифрового кода.
Конструктивно преобразователь состоит из печатных плат с элементами поверхностного и навесного монтажа, установленных в пластмассовый корпус.
ИП состоит из следующих функциональных узлов:
-
- блок питания;
-
- измеритель аналоговых сигналов (кроме ИП-40044);
-
- устройство гальванической развязки;
-
- микроконтроллер;
-
- преобразователь уровня дискретных сигналов (кроме ИП- 40374);
-
- интерфейс.
Блок питания формирует стабилизированные напряжения для питания всех узлов преобразователя.
В состав измерителя аналоговых сигналов входят: коммутатор, входные цепи, аналого-цифровой преобразователь (АЦП). Коммутатор обеспечивает поочередное подключение каждого из 8-ми аналоговых каналов к входным цепям. Входные цепи (делитель, усилитель или компаратор) преобразует уровень входного сигнала до величины, необходимой для нормальной работы АЦП. АЦП преобразует уровень напряжения после входных цепей в цифровой двадцати четырех разрядный код, который передается в микроконтр оллер.
Преобразователь уровня дискретных сигналов (RC-цепочки, компараторы) преобразует дискретные сигналы в стандартные TTL уровни, которые поступают на микроконтроллер.
Микроконтроллер осуществляет обработку измеренных значений аналоговых сигналов, считывания состояния и обработку (для ИП-40044 подсчет числа импульсов) дискретных сигналов и передачу полученной информации по интерфейсу.
Измеренные значения входных сигналов и наличие сигналов на дискретных входах, а также измеренные значения временного интервала передаются по интерфейсу RS-485 по запросу контроллера или персонального компьютера. ИП поддерживает два протокола обмена: совместимый с DCON-протоколом фирмы ICP DAS и протоколом ADAM-4000 фирмы Advantech или MODBUS RTU. Параметры протокола обмена (тип протокола, скорость обмена, адрес прибора, использование контрольной суммы) устанавливаются программно и запоминаются в энергонезависимой памяти ИП.
Преобразователи выпускаются 3-х модификаций:
-
- ИП-40374 имеет восемь каналов измерения входного сигнала постоянного тока и напряжения, а также сигналов термоэлектрических преобразователей (терморпар, далее -ТП) с номинальными статическими характеристиками по ГОСТ Р 8.585;
-
- ИП-405841 имеет восемь каналов измерения входного сигнала постоянного тока и напряжения, а также сигналов термоэлектрических преобразователей (ТП) с номинальными статическими характеристиками по ГОСТ Р 8.585, а также сигналов термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками по ГОСТ 6651-2009 и потенциометрических датчиков, ИП-405841 также имеет двадцать четыре канала дискретных входов.
-
- ИП-40044 имеет один канал измерения временного интервала.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют классификационной группе L3 по ГОСТ Р 52931-2008.
По защищенности от воздействия окружающей среды в соответствии с ГОСТ Р 52931-2008 преобразователь выполняется в обыкновенном исполнении.
Степень защиты ИП от проникновения твердых тел соответствует 1Р20 по ГОСТ 14254.

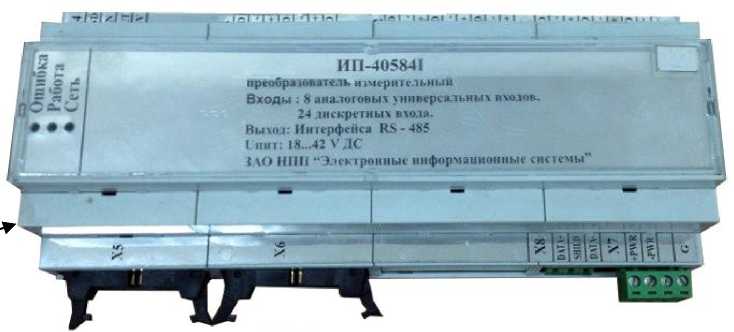

Внешний вид преобразователей представлен на рисунке 1.
место для
поверительного клейма
I
• L1U
ИП-405841
преобразователь и июрн1 ельный Входы ; 8 аналоговых универсальных входов.
24 дискретных входа.
Выход: Интерфейса RS - 485
I ifм I: I8...42 V ДС
{ \О НИИ "Элек t роимые информационные системы'
место для
место для поверительного клейма
поверительного клейма
Рисунок 1
Таблица 3 - Комплектность
Наименование |
Кол-во, шт |
Примечание |
Преобразователь ИП-40374 |
1 | |
Руководство по эксплуатации АВЛБ.426431.001 РЭ |
1 | |
Паспорт АВЛБ.426431.001 ПС |
1 | |
Преобразователь ИП-405841 |
1 | |
Руководство по эксплуатации АВЛБ.426431.003 РЭ |
1 | |
Паспорт АВЛБ.426431.003 ПС |
1 | |
Преобразователь ИП-40044 |
1 | |
Руководство по эксплуатации АВЛБ.426432.002 РЭ |
1 | |
Паспорт АВЛБ.426432.002 ПС |
1 | |
Методика поверки МП 20-262-2009 |
1 |
Таблица 2 - Основные метрологические и технические характеристики преобразователей
Характеристика |
Значение |
1 |
2 |
Диапазоны входных сигналов:
|
от минус 20 до 20 от минус 10 до 10 от минус 200 до 2500 от минус 20 до 20 от минус 10 до 10 от 0 до 10000 от минус 200 до 2500 от 2 до 20000 |
Пределы допускаемой основной приведенной погрешности, % от диапазона входных сигналов (ДИ) |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ДИ |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания, % от ДИ |
±0,05 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры свободных концов ТП |
±1°С |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением сопротивления проводов линии связи с ТС, не более |
±0,002 % / Ом |
Выходной сигнал |
восьми разрядный последовательный код |
Скорость обмена, бит/с |
от 1200 до 230400 |
Окончание таблицы 2
Характеристика |
Значение |
1 |
2 |
Напряжение питания , В : - для ИП-40374, для ИП-405841 |
от 18 до 42 |
- для ИП-40044 |
от 22,2 до 27 |
Мощность потребляемая, В •А, не более: - для ИП-40374; |
1,5 |
- для ИП-405841; |
2,5 |
- для ИП-40044 |
1 |
Габаритные размеры, мм, не более - для ИП-40374; |
105x105x58,5 |
- для ИП-405841; |
210x115x58,5 |
- для ИП-40044 |
75x22,5x105 |
Масса, кг, не более - для ИП-40374, ИП-40044 |
0,4 |
- для ИП-405841 |
0,6 |
Условия эксплуатации: - температура окружающего воздуха, °С, для климатического исполнения В4 |
от 0 до 60 |
- относительная влажность при 35°С и ниже без конденсации влаги, %, не более |
80 |
- атмосферное давление, кПа |
от 86 до 106,7 |
Средний срок службы, лет, не менее |
12 |
Среднее время наработки на отказ, ч, не менее |
50000 |
