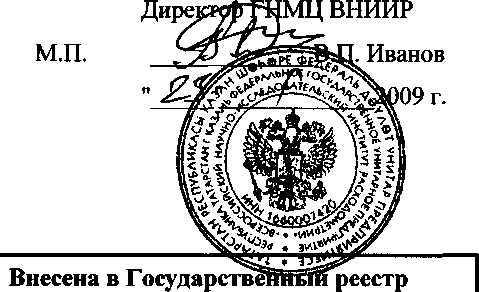

СОГЛАСОВАНО

Руководитель ГЦИ СИ-

средств измерений

Регистрационный          0 9

Изготовлена в одном экземпляре ООО «Метрология и Автоматизация» (г. Самара) по проектной документации ООО «Метрология и Автоматизация» (г. Самара). Заводской номер: 10.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Система измерений количества и параметров нефти сырой на ППСНН «Просвет» ЗАО «Самара-Нафта» (далее - СИКНС) предназначена для измерений массы и параметров сырой нефти при учётных операциях между ЗАО «САНЕКО» и ЗАО «Самара-Нафта».

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью измерительного преобразователя массового расхода жидкости (далее - МР) - массового счетчика-расходомера.

СИКНС изготовлена из средств измерений и оборудования серийного отечественного и импортного изготовления. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКНС и эксплуатационными документами её составляющих.

СИКНС состоит из следующих средств измерений (номер по Госреестру):

• - счетчик-расходомер массовый Micro Motion модели CMF 400 (№ 13425-01);

• - преобразователь измерительный 644, 3144Р, 3244MV к датчикам температуры (№ 14683-04);

• - датчик давления Метран-100 (№ 22235-01);

• - преобразователей давления измерительных 2088,2090 (№ 16825-02);

• - преобразователь плотности жидкости измерительный модели 7835 (№ 15644-01);

• - влагомер нефти ВСН-2-50 (№ 24604-03);

• - комплекс измерительно-вычислительный «ИМЦ-03» (№ 19240-05).

СИКНС обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое вычисление массы нефти сырой в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°C) и давления (МПа) нефти, содержания воды в нефти (%);

• - поверку и контроль метрологических характеристик МР по ПУ в комплекте с ПП;

• - контроль метрологических характеристик рабочего МР по контрольному МР;

• - автоматический отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Программное обеспечение (далее - ПО) СИКНС содержит средства обнаружения, обозначения и устранения сбоев и искажений, которые нарушают целостность результатов измерений. Метрологически значимое ПО СИКНС и измеренные данные защищены от случайных или непреднамеренных изменений.

Для ограничения несанкционированного доступа, в ИВК "ИМЦ-03" используется четырехуровневая система доступа и система паролей.

Уровни доступа:

• -  Уровень доступа 0 - разрешает только просмотр всех меню и таблиц;

• -  Уровень доступа 1 - разрешает проведение поверки (контроля MX) и изменение констант в таблицах, не относящихся к характеристикам измерительных каналов и преобразователей;

• -  Уровень доступа 2 - разрешает проводить конфигурацию входов/выходов, изменять константы управления, кроме характеристик измерительных каналов и измерительных преобразователей;

• - Уровень доступа 3 - разрешает полный доступ ко всем константам таблиц;

Алгоритмы обработки результатов измерений массы нефти аттестованы (свидетельства № 68209-04, № 67909-04 от 18.08.2004 г).

• 1. Единичный экземпляр СИКНС в составе: согласно инструкции по эксплуатации.

• 2. Инструкция по эксплуатации СИКНС.

• 3. Инструкция «ГСИ. Система измерений количества и параметров нефти сырой на ППСНН «Просвет» ЗАО «Самара-Нафта». Методика поверки».
