Номер по Госреестру СИ: 41481-09
41481-09 Преобразователи термоэлектрические с термопарами
(Rodax (преобразователи); K и R (термопары))
Назначение средства измерений:
Преобразователи термоэлектрические Rodax с термопарами К и R (в дальнейшем термопреобразователи) предназначены для измерения температуры от минус 40 °С до 1600 °С в жидких и газообразных средах, не разрушающих их защитную арматуру.
Термопреобразователи могут применяться во взрывоопасных и взрывобезопасных зонах.
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 5

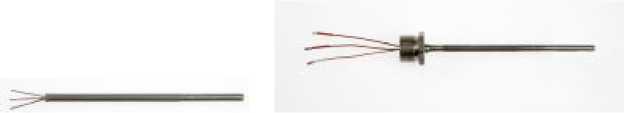

Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 9

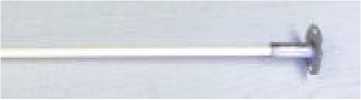

Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2024
Номер записи -
ID в реестре СИ - 351804
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ТСТР-К, типа К, Преобразователи термоэлектрические с термопарами, К мод. TCYA-TCWE, TCWI-K-S-I, TCTR-K-S, TCTP-K, TCTI-K-S-I, TCTI, Rodax TCKI-K-D-G-1450; термопара тип K, Rodax (преобразователи) K и R (термопары), Rodax, 3.6.АШЦ.0007.2017 Преобразователь термоэлектрический платинородий-платиновый ППО, зав.№158,
Производитель
Изготовитель - Фирма "Rodax n.v."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 397
Выдано извещений - 0
Кол-во периодических поверок - 156
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1809 от 2014.11.11 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 43122-09 - 3460-03)
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Преобразователи термоэлектрические с термопарами (Rodax (преобразователи); K и R (термопары))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rodax n.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41481-09 17.06.2024 |
Преобразователи термоэлектрические с термопарами, Rodax (преобразователи); K и R (термопары) Фирма "Rodax n.v." (БЕЛЬГИЯ ) |
ОТ |
2 года |
|
41646-09 17.06.2024 |
Термометры сопротивления, PT100 Фирма "Rodax n.v." (БЕЛЬГИЯ ) |
ОТ |
2 года |
|
59885-15 27.12.2024 |
Преобразователи термоэлектрические с термопарами, Rodax (преобразователи) J, N, T, S, B (термопары) Фирма "Rodax n.v." (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Преобразователи термоэлектрические с термопарами (Rodax (преобразователи); K и R (термопары))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 52 | 52 | 0 | 0 | 52 | 52 | 0 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 83 | 0 | 81 | 0 | 83 | 0 | 81 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 67 | 0 | 67 | 0 | 67 | 0 | 67 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 35 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 88 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО"КИНЕФ" (0133) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи термоэлектрические с термопарами (Rodax (преобразователи); K и R (термопары))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим
-
1 ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
2 ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
-
3 ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»;
-
4 Техническая документация фирмы «Rodax n.v.», Бельгия.
Лист № 6 Всего листов 6
Поверка
Поверка осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».При поверке используют:
-
- преобразователь термоэлектрический рабочий эталон первого разряда типа ППО с диапазоном температур от 300 до 1200 °С и погрешностью по ГОСТ 8.558-2009;
-
- преобразователь термоэлектрический рабочий эталон второго разряда типа ППО с диапазоном температур от 300 до 1200 °С и погрешностью по ГОСТ 8.558-2009;
-
- измеритель-регулятор температуры МИТ 8-10 для диапазона от -300 до 300 мВ погрешность ± (0,001+10-4-U) мВ;
-
- установка поверочная УПСТ-2М с градиентом температур не более ±0,1 °С/см и глубиной погружения не менее 300 мм;
-
- сличительная высокотемпературная печь с диапазоном температур от 100 до 1200 °С, нестабильность поддержания температуры не более ±0,8 °С;
-
- сосуды Дьюара.
Изготовитель
Фирма «Rodax n.v.», Бельгия Адрес юридический и почтовый: Santvoortbeeklaan, 33, B-2100, Antwerp Belgium Тел. +32 3 360 90 00 Факс +32 3 326 44 74Заявитель
ООО «Беневокс»Адрес юридический и почтовый: 195299, г. Санкт-Петербугр, Гражданский пр., д.119, пом.1а Тел. (812) 309-29-85, факс (812) 309-29-85
Е-mail: servi ce@b enevox. ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева» Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его свободными концами и горячим спаем.
Термопара состоит из двух термоэлектродов, один из которых положительный, а другой отрицательный. Термоэлектроды соединены на одном конце гальваническим способом и образуют горячий спай. Положительный термоэлектрод выполнен из сплава хромель, а отрицательный - из сплава алюмель для термопары типа К, или положительный - из сплава ПР-13, а отрицательный - из ПлТ для термопары типа R.
Термопреобразователи состоят из термопары, помещенной в защитную арматуру. Свободные концы подключены к контактным резьбовым шпилькам внутри клеммной коробки термопреобразователя или представляют свободные провода. Клеммная коробка может быть помещена в различные виды корпусов, такая сборка называется головкой термопреобразователя. У термопреобразователей с термопарами К защитная арматура - минерально-изолированный кабель, оболочка кабеля выполнена из нержавеющей, жаропрочной стали. У термопреобразователей с термопарами R в качестве защитной арматуры используется керамика. Термоэлектроды изолированы друг от друга минеральной засыпкой MgO.
В модификациях без головки изоляцией подводящих проводов могут быть тефлон, кап-тон, силикон или стекловолокно, в зависимости от температуры.
Количество термопар в термопреобразователе может быть от 1 до 4.
Всего термопреобразователи имеют 14 модификаций.
Термопреобразователи во взрывоопасном исполнении могут применяться во взрывоопасных зонах с барьерами в цепях искрозащиты. Вид взрывозащиты соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» .
Модификации термопреобразователей приведены на листе 2.
TCWA-TCWT/ TCXA-TCWI/
TCYA-TCWE/ TCRA-TCWD/
TCSA-TCWN
TCPA-TCSO
TCQA-TCWA
TCZA-TCNW
TCJA-TCJI/ TCKA-TCKI/
TCLA-TCLI/ TCTA-TCKN
TCBA-TCRB/ TCCA-TCRI/
TCDA-TCRE/ TCVA-TCRN
TCBB-TCRS/ TCCB-TCWI/
TCDB-TCWE/ TCVB-TCWN
TCEA-TCTP/ TCFA-TCTI/
TCUA-TCTN
TCHA-TCSH/ TCIA-TCWI
TCEA-TCTP/ TCFA-TCTI/
TCUA-TCTN
TCNM-TCCB
Таблица 1
|
Модификации Наименование характеристики |
Свободные концы или присоединительная вилка |
присоединтельная головка | |||||
|
TCWA-TCWT/ TCXA-TCWI/ TCYA-TCWE/ TCRA-TCWD/ TCSA-TCWN |

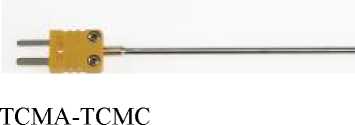

TCMA-TCMC |

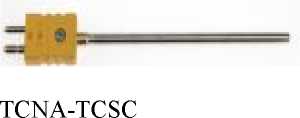

TCNA-TCSC |
TCPA-TCSO |
TCQA-TCWA |
TCZA-TCNW |
TCJA-TCJI/ TCKA-TCKI/ TCLA-TCLI/ TCTA-TCKN | |
|
Вид взрывозащиты |
1ExdIICT6...T1 GbX; 2ЕхпА11СТ6.. .T1GeX 2ЕхпЬПСТ6...Т1 X; 2ExeIICT6...T1 X; 0ExianCT6...T1 X |
_ |
1ExdIICT6...T1 GbX; 2ExnAIICT6.TIGeX 2ExnLnCr6...T1 X; 2ExeIICT6...T1 X; 0ExiaIICT6...T1 X | ||||
|
Тип термопары |
K, R | ||||||
|
Диапазон рабочих температур*, °С |
для типа К от минус 40 °С до 1250 °С; для типа R от 0 °С до 1600 °С | ||||||
|
Пределы абсолютной допускаемой погрешности для термопар |
K - класс 1: при t от - 40 до 375 °С Dt = ± 1,5 °С, при t от 375 до 1100 °С Dt = ± 0,004t °С; R - класс 1: при t от 0 до 1100 °С Dt = ± 1,0 °С, при t от 1100 до 1600 °С Dt = ± (1,0+0,003(t-1100)) °С | ||||||
|
Показатель тепловой инерции,с |
Не более 3 | ||||||
|
Длина рабочей части, мм диаметр наружный, мм |
от 250 до 30000 от 0,25 до 12,7 | ||||||
|
Степень защиты от пыли и воды |
Для исполнений с головой не менее IP54 | ||||||
|
Материал защитной арматуры |
Жаропрочная сталь | ||||||
|
Материал изоляции |
Минеральная засыпка MgO | ||||||
|
Срок службы, лет |
10 | ||||||
|
Условия эксплуатации |
температура окружающей среды, °С: от минус 20 до 80 относительная влажность, %: 95% без конденсации допустимые вибрации, Гц: модификации являются виброустойчивыми | ||||||
* - верхняя граница рабочего диапазона температур определяется материалом защитной арматуры
Окончание таблицы 1
|
^^^Модификации Наименование характеристики |
пружинная клеммная коробка |
клеммная коробка |
керамическая клеммная коробка | ||||
|
TCAA-TCCB |
TCBA-TCRB/ TCCA-TCRI/ TCDA-TCRE/ TCVA-TCRN |
TCBB-TCRS/ TCCB-TCWI/ TCDB-TCWE/ TCVB-TCWN |
TCEA-TCTP/ TCFA-TCTI/ TCUA-TCTN |
TCHA-TCSH/ TCIA-TCWI |
TCMM-TCRB/ TCOM-TCRI/ TCPM-TCRE |
TCNM-TCCB | |
|
Вид взрывозащиты |
1ExdIICT6..T1GbX |
1ExdIICT6...T1 2ЕхпЬПСТ6... |
GbX; 2ЕхпА11СТ6.Т1 GeX T1 X; 2ExeIICT6...T1 X; 0ExiaIICT6...T1 X |
1ExdIICT6...T1GbX 2ExeIICT6...T1X; 0ExiaIICT6.T1X |
; _ | ||
|
Тип термопары |
K, R |
R | |||||
|
Диапазон рабочих температур *, °С |
для типа К от минус 40 °С до 1250 °С; для типа R от 0 °С до 1600 °С | ||||||
|
Пределы допускаемой погрешности для термопар |
K - класс 1: при t от - 40 до 375 °С Dt = ± 1,5 °С, при t от 375 до 1100 °С Dt = ± 0,004t °С; R - класс 1: при t от 0 до 1100 °С Dt = ± 1,0 °С, при t от 1100 до 1600 °С Dt = ± (1,0+0,003(t-1100)) °С | ||||||
|
Показатель тепловой инерции, с |
Не более 3 | ||||||
|
Длина рабочей части, мм диаметр гильзы наружный, мм |
от 250 до 30000 от 0,25 до 12,7 |
от 250 до 1000 от 4 до 35 | |||||
|
Степень защиты от пыли и воды |
Для исполнений с головой не менее IP54 | ||||||
|
Материал защитной арматуры |
Жаропрочная сталь |
Керамика | |||||
|
Материал изоляции |
Минеральная засыпка MgO | ||||||
|
Дополнительные устройства |
Преобразователи термоэлектрические могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | ||||||
|
Срок службы, лет |
10 | ||||||
|
Условия эксплуатации |
температура окружающей среды, °С: от минус 20 до 80 относительная влажность, %: 95% без конденсации допустимые вибрации, Гц: модификации являются виброустойчивыми |
от минус 20 до 80 °С 95% без конденсации | |||||
* - верхняя граница рабочего диапазона температур определяется материалом защитной арматуры
