41339-09 Уровнемеры поплавковые
(OTT Thalimedes)
Назначение средства измерений:
Уровнемеры поплавковые ОТТ Thalimedes (далее - уровнемеры), предназначены для измерения уровня грунтовых вод и открытых водоемов. Уровнемеры могут быть установлены в скважины или гидрологические колодцы, а также в открытые водоемы и резервуары. Применяются в области гидрометеорологии.
Внешний вид.
Уровнемеры поплавковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.10.2019
Номер записи - 129228
ID в реестре СИ - 351628
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "OTT Hydromet GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
Наличие аналогов СИ: Уровнемеры поплавковые (OTT Thalimedes)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "OTT Hydromet GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39842-08 19.11.2023 |
Датчики атмосферных осадков, OTT Pluvio^2 200, OTT Pluvio^2 200 RH, OTT Pluvio^2 400 Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
39979-08 27.12.2018 |
Датчики уровня, OTT Orpheus Mini Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
39980-08 07.11.2023 |
Датчики уровня, OTT PLS Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
39981-08 |
Датчики уровня, OTT CBS Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
40003-08 27.12.2018 |
Измерители скорости потока воды акустические, OTT ADC Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41297-09 28.10.2019 |
Станции сбора и передачи гидрометеорологических параметров, OTT DuoSens Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41300-09 28.10.2019 |
Датчики скорости потока воды акустические, OTT SLD Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41338-09 28.10.2019 |
Датчики уровня поплавковые, OTT SE 200 Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41339-09 28.10.2019 |
Уровнемеры поплавковые, OTT Thalimedes Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41554-09 19.08.2024 |
Уровнемеры, OTT Kabellichlot KL 010 и KL 010 TM Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41555-09 19.08.2024 |
Датчики уровня радарные, OTT RLS Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
41829-09 01.12.2014 |
Измерители скорости потока воды акустические, OTT Qliner Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
58483-14 19.08.2024 |
Регистраторы, OTT netDL500 и OTT netDL1000 Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39842-08 27.12.2018 |
Датчики атмосферных осадков, OTT Pluvio^2 200, OTT Pluvio^2 200 RH, OTT Pluvio^2 400 Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
78620-20 29.06.2025 |
Измерители параметров водного потока мобильные, OTT MF pro Фирма "OTT Hydromet GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Уровнемеры поплавковые (OTT Thalimedes)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры поплавковые (OTT Thalimedes)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
10200 | 7463 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 7463 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на первый лист руководства по эксплуатации типографским способом и на вторичный блок в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений содержатся в руководстве по эксплуатации на уровнемеры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам поплавковым ОТТ ThalimedesГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «Государственная проверочная схема для средств измерений уровня жидкости».
Руководство по эксплуатации «Уровнемер поплавковый ОТТ Thalimedes » фирмы «ОТТ Hydromet GmbH», Германия.
Поверка
Поверкаосуществляется по ГОСТ 8.321-78 «ГСИ. Уровнемеры промышленного применения и поплавковые. Методы и средства поверки».
Основные средства поверки:
-
- термометр ТЛ-4 с ценой деления 0,1 °С, ГОСТ 28498;
-
- установка уровнемерная эталонная типа УУОУ-Н-12 с диапазоном измерений от 0 до 12 м, ПГ ± 0,3 мм.
Изготовитель
Фирма «ОТТ Hydromet GmbH», Германия.Адрес: 87437 г. Кемптен, Германия, Людвигштрассе 16 Телефон: +49 831 5617-0; Факс: +49 831 5617-209
E-mail: info@ott.com
http://www.ott.com
Заявитель
ООО «ИНТЕРПОНТ Бизнес Лоджистик» Адрес: 125009, г. Москва, ул. Тверская д. 16, стр. 1
Тел: (495) 935-89-61; Факс: (495) 935-89-62
http://interpont.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва».Адрес: 117418, г. Москва, Нахимовский проспект, 31.
Тел: +7 (495) 544-00-00
Принцип действия уровнемера основан на воздействии изменения уровня воды через поплавок, трос и противовес на измерительный диск датчика угловых перемещений, преобразующий вращательное движение в электрический сигнал, пропорциональный изменению уровня. Электрический сигнал передается по кабелю на вторичный блок в виде импульсов и сохраняется в качестве измеряемой величины. Интервалы памяти устанавливаются предварительно в зависимости от гидрологической потребности измеряемой величины.
Уровнемер состоит из датчика угловых перемещений с измерительным диском, поплавка с тросом и противовеса.
Трос перекидывается через измерительный диск датчика угловых перемещений, который крепится на измерительном посту уровня воды с помощью крепежных деталей, входящих в комплект уровнемера. Датчик угловых перемещений с помощью кабеля датчика соединяется с вторичным блоком уровнемера.
Вторичный блок имеет отсек элементов питания, закрывающийся крышкой и жидкокристаллический дисплей, показывающий значение измеряемого уровня в метрах.
С дисплея в любое время можно считать значение измеряемого уровня, дату, время, а также состояние элемента питания. Для считывания в распоряжении имеются, сохраненные измеряемые величины в инфракрасном (IrDA) или RS 232-интерфейсе.

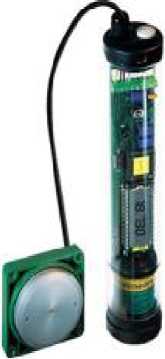

Внешний вид уровнемеров представлен на рисунке 1.
