Номер по Госреестру СИ: 41211-09
41211-09 Регистраторы
(ЭнИ-701 (Метран-901))
Назначение средства измерений:
Регистраторы ЭнИ-701 (Метран-901) (далее - регистраторы) предназначены для измерения силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), регистрации, хранения и индикации измеренных значений, а также преобразования измеренного параметра в выходной унифицированный сигнал силы постоянного тока.
Внешний вид.
Регистраторы
Рисунок № 1
Внешний вид.
Регистраторы
Рисунок № 2
Внешний вид.
Регистраторы
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 24.07.2029
Номер записи -
ID в реестре СИ - 351489
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ЭнИ-701-4-0-0-0-USB-01, ЭнИ-701 (Метран-910), ЭнИ-701 (Метран-901), мод. ЭнИ-701-4-0-0-0-USB-01, ЭнИ-701 (Метран-901), исп. ЭнИ-701-4-0-0-0-USB-01, ЭнИ-701 (Метран-901), ЭнИ-701, Регистратор Метран-901, Нет модификации, Нет данных, нет, модиф. ЭнИ-701, Модель МР-3К, мод. ЭнИ-701-Г-0-0-0-USB-01-ГП, мод. ЭнИ-701-4-0-0-0-USB-01, мод. ЭнИ-701, Метран-901-Г-1-0-0-0-DIN, Метран-901, исполнение Метран-901-Г-1-0-0-0-DIN, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник»)
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 1421
Выдано извещений - 1
Кол-во периодических поверок - 377
Кол-во средств измерений - 622
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 13476 дн.
Приказы РСТ, где упоминается данный тип СИ
№882 от 2015.07.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1711 от 2019.07.24 О продлении срока действия свидетельств об утверждении типа
№1355 от 2020.08.07 ПРИКАЗ о продлении свидетельств об утверж типа СИ 17 шт
№1424 от 2024.06.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Регистраторы (ЭнИ-701 (Метран-901))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41211-09 24.07.2029 |
Регистраторы, ЭнИ-701 (Метран-901) Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник») (РОССИЯ г. Челябинск) |
ОТ |
2 года |
|
79110-20 01.09.2030 |
Барьеры искрозащиты , ЭнИ-БИС-Ex (Метран-630-Ex) Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник») (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Регистраторы (ЭнИ-701 (Метран-901))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НМОП" (RA.RU.311359) | 34 | 19 | 1 | 33 | 0 | 32 | 1 | 31 | ||
| АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 44 | 3 | 0 | 37 | 0 | 6 | 0 | 6 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 18 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИМЦ" (RA.RU.311684) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ЦМ" (RA.RU.310581) | 28 | 7 | 1 | 27 | 0 | 24 | 1 | 23 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 54 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 2 | 0 | 5 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 468 | 7 | 259 | 101 | 0 | 468 | 259 | 101 | |
| ОАО "Уральская Сталь" (RA.RU.311310) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 83 | 28 | 0 | 0 | 83 | 28 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 50 | 0 | 50 | 0 | 44 | 0 | 44 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 106 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 319 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 58 | 4 | 38 | 20 | 0 | 55 | 38 | 17 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 2 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ФЦДТ "СОЮЗ" (RA.RU.312530) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ННК" (RA.RU.311614) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 10 | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 0 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Регистраторы (ЭнИ-701 (Метран-901))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1221 | 4626 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1150 | 4626 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1774 | 4626 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13950 | 4626 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1200 | 4626 |
Программное обеспечение
Программное обеспечение (ПО) регистратора является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти микропроцессора и защищено аппаратными средствами от модификации . Программная среда постоянна, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.
Идентификационные данные ПО регистратора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО регистратора
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.421820.00701-0001 |
RU.421820.00701-0002 |
|
Номер версии (идентификационный номер ПО) |
v.01.91.0039 (исп. DIN) |
v.01.91.0042 (исп. 01) |
|
Цифровой идентификатор ПО |
Не используется | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую этикетку регистратора и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации ЭИ.118.00.000РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам ЭнИ-701 (Метран-901)ГОСТ P 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ЭИ.118.00.000ТУ «Регистратор ЭнИ-701 (Метран-901) Технические условия».
Поверка
Поверкапроводится в соответствии с разделом 11 "Методика поверки" руководства по эксплуатации ЭИ.118.00.000РЭ, утвержденным ФГУП "ВНИИМС" «03» августа 2009 года.
Основное оборудование для поверки:
-
- источник калиброванных сигналов ЭнИ-201И (класс точности 0,015 % в режимах воспроизведения силы постоянного тока в диапазонах от 0 до 20 мА, напряжения постоянного тока в диапазонах от минус 10 до 100 мВ, от минус 1 до 10 В);
-
- мультиметр цифровой РС5000 (класс точности 0,03 % в режиме измерения напряжения постоянного тока в диапазоне от 0 до 5 В);
-
- магазин сопротивлений Р4831 (диапазон установки сопротивлений от 0,001 до 10000,0 Ом, класс точности 0,02/2*10-6);
-
- катушка электрического сопротивления Р331 ^ном=100 Ом, класс точности 0,01 %).
Изготовитель
ООО «Энергия-Источник»
Адрес: 454138 г. Челябинск, пр. Победы, 290, оф. 112 тел./факс: (351) 749-93-60;
тел.: (351) 239-53-63, 749-93-55
http://www.en-i.ru, E-mail: info@en-i.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, Россия, Москва, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,E-mail: office@vniims.ru , 201-vm@vniims.ru , http://www.vniims.ru
Регистратор является микропроцессорным прибором. Задание режимов работы возможно с кнопок на передней панели регистратора и (или) с компьютера. Количество переустановок конфигурации не ограничено.
Связь компьютера с регистратором осуществляется через интерфейс последовательной передачи данных RS-485 или RS-232С (зависит от исполнения).
Регистратор измеряет сигналы:
-
- от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) в соответствии с ГОСТ 6651-2009;
-
- от термоэлектрических преобразователей (ТП), имеющие НСХ в соответствии с ГОСТ Р 8.585-2001;
-
- напряжений постоянного тока в диапазонах: 0.20 мВ, 0.50 мВ, 0. .100 мВ, 0.1 В;
-
- силы постоянного тока в диапазонах: 0.5 мА, 4.20 мА, 0.20 мА;
-
- сопротивления в диапазоне: 0.320 Ом.
Регистратор имеет один измерительный вход и до четырех гальванически развязанных каналов коммутации цепей переменного и постоянного тока и гальваническую развязку между входными и выходными сигналами и питанием.
Состояние каналов коммутации (замкнуто или разомкнуто) зависит от уставок (уровня срабатывания, гистерезиса и логики срабатывания) и значения измеряемого параметра. Значения уставок задаются потребителем. Логика работы регистратора позволяет осуществлять ПИД-регулирование.
Регистратор может иметь один выходной аналоговый канал. Значение выходного тока канала имеет линейную или корнеизвлекающую зависимость от значения, измеряемого параметра. Регистратор преобразует измеренный сигнал в унифицированные сигналы силы постоянного тока 0.5 мА, 0.20 мА, 4.20 мА.
В состав регистратора может входить встроенный стабилизированный источник питания постоянного тока с выходным напряжением 24 В с устройством защиты от перегрузок и короткого замыкания и гальванически развязанный от других цепей.
Отображение результатов измерений производится на встроенном жидкокристаллическом индикаторе с подсветкой. На экране индикатора отображаются графики с сеткой координат, цифровые показания, дата, время.
Для хранения значений измеренных параметров регистратор имеет встроенную энергонезависимую память объемом не менее 2 Мб. Память работает как циклическая, перезаписывая в начало архива новые данные при заполнении памяти. Периодичность регистрации данных в архиве от 1 до 60 секунд (задается пользователем). Считывание файлов архива может производиться через интерфейсы RS-232 или RS-485 на компьютер и на USB-флэш диск через интерфейс USB-Host (только для исполнения 01).
Корпус регистратора рассчитан для монтажа на DIN-рейку (исполнение DIN) или на щит (исполнение 01).
Регистраторы выпускаются общепромышленного исполнения.
Внешний вид регистратора приведен на рисунке 1.
Рисунок 1 - Внешний вид регистратора
|
in И И1-Г3111-l/SB-^l IWr -1Я-2« b Гц кйли^их: Г4Д1Ш1. HJ1J J3L Wv iliHM V—/ нимф | ||
Защита регистратора от несанкционированного вскрытия обеспечивается нанесением клейма (пломбы) на корпус. Пломба представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса. Схема пломбировки представлена на рисунке 2.

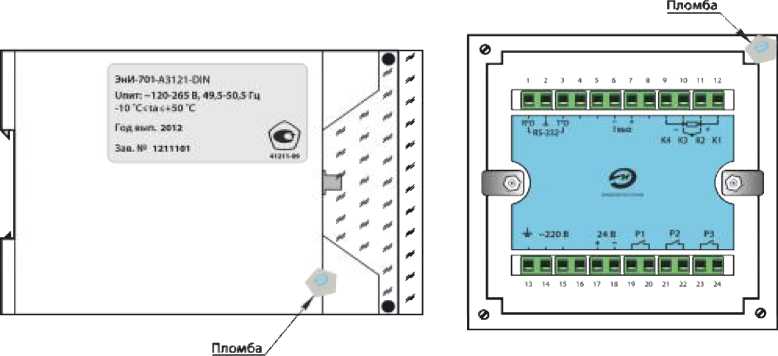

Рисунок 2 - Схема пломбировки регистратора
Комплект поставки регистратора соответствует таблице 10.
Таблица 10 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Регистратор ЭнИ-701 (Метран-901) |
ЭИ.118.00.000 |
1 |
исполнение согласно заказу |
|
Паспорт |
ЭИ.118.00.000ПС |
1 | |
|
Руководство по эксплуатации |
ЭИ.118.00.000РЭ |
допускается поставлять по 1 экз. на 20 шт. регистраторов, поставляемых в один адрес | |
|
Диск оптический с документацией и ПО |
ЭИ.118.000.000ДО |
1 | |
|
Кабель RS-232 c переходником |
модемный DB9F-DB9M |
1 |
при наличии интерфейса RS-232 |
|
Рейка DIN |
NS35\7,5 |
м |
по заказу |
Основные метрологические и технические характеристики регистратора приведены в таблицах 2 - 9.
Таблица 2 - Основные метрологические характеристики каналов измерений при работе с термопреобразователями сопротивления
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, °С |
Диапазон изменений сопротивления преобразователя по НСХ, Ом |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
ТС 50М (а=0,00426 °С-1) |
Cu65 |
от -50 до 200 |
от 39,35 до 92,62 |
±0,2 |
±0,25 |
|
ТС 53М (а=0,00426 °С-1) |
Cu63 |
от -50 до 200 |
от 41,71 до 98,17 | ||
|
ТС 100М (а=0,00426 °С-1) |
Cu61 |
от -50 до 200 |
от 78,70 до 185,20 | ||
|
ТС 50М (а=0,00428 °С-1) |
Cu85 |
от -50 до 200 |
от 39,23 до 92,80 | ||
|
ТС 53М (а=0,00428 °С-1) |
Cu83 |
от -50 до 200 |
от 41,38 до 98,34 |
Продолжение таблицы 2
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, °С |
Диапазон изменений сопротивления преобразователя по НСХ, Ом |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
ТС 100М (а=0,00428 °С-1) |
Cu81 |
от -50 до 200 |
от 78,46 до 185,60 | ||
|
ТС 50П (а=0,00391 °С-1) |
PtH5 |
от -50 до 600 |
от 40,00 до 158,56 |
±0,2 |
±0,25 |
|
ТС 100П |
PtH1 |
от -50 до |
от 80,00 до 317,11 | ||
|
(а=0,00391 °С-1) |
600 | ||||
|
ТС Pt100 |
Ptb1 |
от -50 до |
от 80,31 до 313,71 | ||
|
(а=0,00385 °С-1) |
600 |
Таблица 3 - Основные метрологические характеристики каналов измерений при работе с термоэлектрическими преобразователями
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, °С |
Диапазон изменений Э.Д.С. преобразователя по НСХ, мВ |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
ТП ТЖК (J) |
FC |
от -50 до 1100 |
от -2,431 до 63,792 |
±0,5** |
±0,7** |
|
ТП ТХК (L) |
HE |
от -50 до 600 |
от -3,005 до 49,108 | ||
|
ТП ТХА (K) |
HA |
от -50 до 1300 |
от -1,889 до 52,410 | ||
|
ТП ТПП (S) |
PP |
от 0 до 1700 |
от 0,000 до 17,947 | ||
|
ТП ТПР (B) |
Pr |
от 300 до 1800 |
от 0,431 до 13,591 | ||
|
ТП ТВР (A-1) |
BP |
от 0 до 2500 |
от 0,000 до 33,640 |
Примечание к таблице 3 - **с учетом погрешности компенсации температуры холодного спая термопары.
Компенсация температуры холодного спая термопар обеспечивается в диапазоне температур окружающего воздуха:
-
• (от -10 до +50)°С при измерении сигналов от термопар типов ТЖК(1), ТХК(1.),
ТХА(К) и ТПП^);
-
• (от 0 до +50)°С при измерении сигналов от термопар типов ТПР(В), ТВР(А-1).
Таблица 4 - Основные метрологические характеристики каналов измерений при ра-
боте с унифицированными сигналами постоянного напряжения
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, мВ |
Входное сопротивление, МОм, не менее |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
Напряжение |
U20 |
от 0 до 20 |
0,1 |
±0,2 |
±0,25 |
|
Напряжение |
U50 |
от 0 до 50 | |||
|
Напряжение |
U100 |
от 0 до 100 | |||
|
Напряжение |
U1V |
от 0 до 1000 |
Таблица 5- Основные метрологические характеристики каналов измерений при работе с унифицированными сигналами силы постоянного тока
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, мА |
Входное напряжение между клеммами I+ и I-, мВ, не более |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
Ток |
t05 |
от 0 до 5 |
500 |
±0,2 |
±0,25 |
|
Ток |
t420 |
от 4 до 20 |
2000 | ||
|
Ток |
t020 |
от 0 до 20 |
2000 |
Таблица 6 - Основные метрологические характеристики каналов измерений при измерении сопротивления
|
Тип первичного преобразователя |
Условное обозначение |
Диапазон измерений, Ом |
Ток через измеряемое сопротивление, мА |
Пределы допускаемой основной приведенной погрешности по цифровому выходу*, % |
Пределы допускаемой основной приведенной погрешности по токовому выходу, % |
|
Сопротивление |
rr |
от 0 до 320 |
0,2 |
±0,2 |
±0,25 |
Примечание к таблицам 2 - 6 - * цифровой канал регистратора преобразует измеряемый параметр в:
-
• цифровой код для вывода значений на индикатор;
-
• цифровые значения, передаваемые по протоколу MODBUS по интерфейсам RS-485 (RS-232).
Таблица 7 - Общие метрологические характеристики
|
Параметр |
Значение |
|
Функциональная зависимость величины выходного сигнала силы постоянного тока от входного измеряемого параметра (настраивается пользователем) |
линейная, корнеизвлекающая |
|
Пределы допускаемых основных приведенных погрешностей с линейной зависимостью |
см. таблицы 3, 4, 5, 6, 7 |
|
Пределы допускаемой основной приведенной погрешности кор-неизвлечения, % (при измерении силы постоянного тока) |
± 0,1 |
|
Сопротивление нагрузки токового выхода для диапазона выходного тока 0...5 мА, Ом |
не более 1500 |
|
Сопротивление нагрузки токового выхода для диапазонов 4...20 мА, 0...20 мА, Ом |
не более 400 |
|
Пределы допускаемой дополнительной приведенной погрешности токового и цифрового выходов, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10 °С |
не более пределов допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности токового и цифрового выходов, вызванной воздействием повышенной влажности |
не более пределов допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности токового и цифрового выходов, вызванной изменением напряжения питания от номинального в рабочем диапазоне, В |
не более 0,5 предела допускаемой основной приведенной погрешности |
|
Дополнительная погрешность токового канала, вызванная изменением сопротивления нагрузки, % |
не более ±0,1 |
Таблица 8 - Параметры встроенного источника питания
|
Параметра |
Значение |
|
Номинальное выходное напряжение, В |
24 |
|
Отклонение выходного напряжения от номинального, % |
не более ±0,2 |
|
Амплитуда пульсации выходного напряжения, В |
не более 0,1 |
|
Ток срабатывания защиты, мА |
не более 40 |
|
Ток короткого замыкания, мА |
не более 20 |
|
Ток нагрузки номинальный, мА |
24±2 |
|
Изменение выходного напряжения, вызванное изменением температуры окружающего воздуха, % |
не более ±0,1 |
|
Изменение выходного напряжения, вызванное воздействием вибрации, % |
не более ±0,2 |
Токовый канал регистратора по умолчанию имеет линейно возрастающую характеристику преобразования: где:
(T Tмин )’(Iмакс мин ) i Т
мин ,
(T -T )
макс мин
(1)
I - значение выходного сигнала, мА;
Тмин, 1макс - нижний и верхний пределы диапазона изменения выходного сигнала, мА; Т - значение входного сигнала (температуры, °С; силы постоянного тока, мА; напряжения постоянного тока, мВ, В; сопротивления, Ом);
Тмин, Тмакс - нижний и верхний пределы диапазона изменения входного сигнала, °С, мА, мВ, В, Ом.
Токовый канал регистратора может быть настроен на преобразование измеренного сигнала с функция корнеизвлечения:
1 вых Iвыхмин +
(Ц - Iвх.мин}){(выхмакс Iвых мин}
Iвх.макс Iвхмин
(2)
где:
1вых - значение выходного сигнала, мА;
IBx - значение входного сигнала, мА, мВ, Ом;
1вх. мин, 1вх. макс - нижний и верхний пределы диапазона изменения входного сигнала, мА, мВ, Ом;
1вых. мин, 1вых. макс - нижний и верхний пределы диапазона изменения выходного сигнала, мА.
Таблица 9 - Основные технические характеристики
|
Параметр |
Значение |
|
Количество каналов измерений |
1 |
|
Количество каналов токового выхода |
1 |
|
Входное сопротивление прибора при подключении источника унифицированного сигнала тока, Ом |
50 |
|
Входное сопротивление прибора при подключении источника унифицированного сигнала напряжения, кОм |
не менее 100 |
|
Схема подключений термопреобразователей сопротивления (выбирается пользователем) |
2-х, 3-х, 4-х проводная |
|
Длина линии подключения термопреобразователей сопротивления при сопротивлении линии (RL<15 Ом), м |
не более 100 |
|
Длина линии подключения термопар при сопротивлении линии (термоэлектродный кабель) (RL<100 Ом), м |
не более 20 |
|
Длина линии подключения унифицированного сигнала силы постоянного тока при сопротивлении линии (Rl<100 Ом), м |
не более 100 |
|
Длина линии подключения унифицированного сигнала постоянного напряжения при сопротивлении линии (Rl<5 Ом), м |
не более 100 |
|
Диапазон напряжений питания переменного тока, В |
120...265 |
|
Номинальное напряжение питания переменного тока, В |
220 |
|
Потребляемая мощность, В^А |
не более 6,5 |
|
Частота напряжения питания переменного тока, Гц |
49,5...50,5 |
|
Габаритные размеры, мм |
100x77^120 исполнение DIN 96x96x90 исполнение 01 |
|
Масса, кг |
не более 0,4 |
Рабочие условия применения:
- температура окружающей среды от минус 10 до плюс 50 ° С (нормальная температура (23 ± 2) ° С );
- относительная влажность 95 % без конденсации влаги ;
- атмосферное давление от 84 до 106,7 кПа ;
- частота вибрации от 5 до 25 Гц , амплитуда смещения 0,1 мм ;
