Номер по Госреестру СИ: 41158-09
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования
(Allen-Bradley DYNAMIX)
Назначение средства измерений:
Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования Allen-Bradley DYNAMIX (далее - системы) предназначены для измерения абсолютной и относительной вибрации, осевого сдвига, а также температуры и частоты вращения.
Внешний вид.
Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования
Рисунок № 1
Внешний вид.
Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования
Рисунок № 2
Внешний вид.
Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.09.2019
Номер записи - 129028
ID в реестре СИ - 351428
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Rockwell Automation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 731 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
57879-14 Аппаратура (Вибробит 400) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
78414-20 Расходомеры акустические многолучевые (Волга МЛ) ООО Научная консалтинговая фирма "Волга" (РОССИЯ г.Москва) |
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
50586-12 Аппаратура (Вибробит 300) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
41158-09 Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования (Allen-Bradley DYNAMIX) Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
78471-20 Датчики абсолютной вибрации (ВИБРОБИТ AV100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
Все средства измерений ООО НПП "Вибробит"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29618-05 01.08.2010 |
Модули измерительные, ENTEK XM Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29619-05 01.08.2010 |
Акселерометры , 9000 Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29620-05 01.08.2010 |
Преобразователи виброперемещения бесконтактные токовихревые, 2100 Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32870-06 |
Приборы мониторинга электрической энергии, PM3000 Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
34702-07 |
Приборы мониторинга электрической энергии, PM3000 Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
41158-09 15.09.2019 |
Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования, Allen-Bradley DYNAMIX Фирма "Rockwell Automation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
Кто поверяет Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (высокий уровень защиты - по Р 50.2.007-2014).
Метрологические характеристики модулей, указанные в таблице 1, нормированы с учетом ВПО.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится следующее ПО:
1) RSMACC Enterprise Online Condition Monitor (RSMACC EOL) - это 32-х битное приложение Windows, которое позволяет:
-
- просматривать оперативные данные от различных источников: ХМ модулей, ОРС серверов, FactoryTalk® LiveData
-
- конфигурировать модули ХМ;
-
- создавать экраны с мнемосхемами вашего предприятия или оборудования с оперативными данными от любого источника данных;
-
- создавать «слайд-шоу», которое прокручивает многочисленные экраны с мнемосхемами, позволяя отображать оборудование и данные без лишних действий;
-
- просматривать оперативные данные от источников данных в различных сложных графиках;
-
- подтверждать предупредительные сигналы в RSMACC EOL, и удаленно сбрасывать зафиксированные реле ХМ модулей;
- запускать Enterprise Online Configuration Utility для конфигурирования модулей ХМ как в реальном времени так и автономно;
-запускать ХМ Emonitor Gateway для экспорта данных из ХМ модулей в базу данных Emonitor;
- автоматически записывать статусные сообщения в Диагностическую базу данных RSMACC (Diagnostics and Health database), если БД установлена.
-
- оперативно получать контекстно-зависимая on-line помощь в любом MecTeRSMACC.
2) Emonitor обеспечивает полноценное управление данными для задач прогнозирующего обслуживания. Windows® интерфейс позволяет выполнять все задачи прогнозирующего обслуживания быстро и просто в удобном графическом формате. Emonitor позволяет:
-
- создавать базу данных для вашего оборудования и технологических процессов и хранить в ней собранные данные, необходимые для прогнозирующего обслуживания;
-
- создавать вычисляемые измерения;
-
- создавать обходные листы, загружать их в коллектор данных и выгружать данные из переносного коллектора данных в базу данных.
-
- импортировать данные из ХМ и Enwatch в базу данных Emonitor;
-
- создавать предупредительные сигналы для статистического анализа данных;
-
- создавать отчеты на основе полученных данных, в том числе отчеты об измерениях, превышающих допустимые границы предупредительных сигналов;
-
- отображать тренды, спектры, частотные тренды, временные характеристики, спектральные карты, полярные графики и орбиты;
-
- создавать полосовые и спектральные предупредительные сигналы;
-
- создавать частотные элементы для оборудования, вызывающего вибрацию, и затем использовать их как частотные выходы для помощи в диагностике вибрационных проблем;
-
- производить анализ проблем, содержащих описание причины проблемы, и советы, описывающие действия, необходимые для решения и исправления проблемы;
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе).
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к Комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО модулей XM (серия 1440) |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.x |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
где «х» - цифра от 0 до 99
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус системы методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования Allen-Bradley DYNAMIX».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования Allen-Bradley DYNAMIX
Техническая документация фирмы Rockwell Automation Inc.
Поверка
Поверкаосуществляется по документу МП 41158-09 «Системы мониторинга состояния, диагностики и защиты от вибрации промышленного оборудования Allen-Bradley DYNAMIX фирмы Rockwell Automation Inc., США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМС » 11 августа 2009 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; микрометрическая головка с ценой деления 0,01мм 2-го класса точности по ГОСТ 6507-78; генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р №45344-10); мультиметр Agilent 34410А (г/р № 33921-07).
Изготовитель
Фирма Rockwell Automation Inc., СШААдрес: 1201 South Second Street, Milwaukee, WI 53204, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Система представляет собой модульную конструкцию, состоящую из датчиков абсолютной и относительной вибрации, измерительных модулей серии ХМ, модулей связи серии ХМ, релейных модулей серии ХМ, модулей ввода/вывода аналоговых и дискретных сигналов серии ХМ.
Измерительные модули осуществляют обработку сигналов, поступающих от преобразователей следующих типов: пьезоэлектрических акселерометров, вихретоковых вибропреобразователей, а также преобразователей температуры (термосопротивления и термопары) и других преобразователей с выходом по напряжению или току.
В качестве преобразователей физических величин используются акселерометры фирмы Rockwell Automation серии 9000 и преобразователи виброперемещения бесконтактные вихретоковые фирмы Rockwell Automation серии 2100.
Акселерометры серии 9000 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Акселерометры различаются назначением, частотным и температурным диапазонами и номинальным коэффициентом преобразования: модификации 9000А, 9000В, 9008, 9010; 9100, 9100CSA, 9200, 9200CSA, 9300 и 9400 общего назначения (базовые); модификация 9000А-LBV имеет низкое напряжение смещения; модификации 9100ЕХ и 9200ЕХ взрывозащищенные; модификации 9100АТ, 9200АТ, 9842Т и 9942Т имеют встроенный термодатчик; модификации 9100L, 9200L, 9500HLF и 9500LF низкочастотные; модификация 9600 сверхнизкочастоная; модификации 9700А и 9700В высокочастотные; модификации 9100Т, 9150НТ, 9200Т и 9150 HTA высокотемпературные; модификации 9100VO, 9200VO, 9842V, 9842V/2, 9942V и 9942V/2 предназначены для измерения скорости; модификации 9842V2, 9942А, 9942V2, 9842VCRT и 9942VCRT позволяет измерять ускорение и скорость; модификация 9842А предназначена только для измерения ускорения; модификации 9900А и 9900В трехосные и отличаются наличием у 9900В кабеля; модификации 9842А, 9842V, 9842V/2 и 9842V2 имеют нормированный токовый выход 4 - 20 мА. Модификация 9150НТ имеет зарядовый выход и снабжена выносным усилителем заряда.
Преобразователи виброперемещения бесконтактные вихретоковые серии 2100 (далее преобразователи) состоят из датчика параметрического типа и осциллятора/демодулятора, который предназначен для питания датчика и обработки его сигналов. Преобразователи выпускаются в следующих модификациях: 2100Х, 2111, 2112, 2113, 2114, 2118, 2119, 2125, 2126, 2127, 2128, 2150, 2151, 219Х.
Принцип действия преобразователей основан на создании вихревых токов в материале вала при помощи переменного магнитного поля, создаваемого катушкой датчика. В
зависимости от расстояния между торцом датчика и валом роторного агрегата изменяется магнитное поле, что вызывает пропорциональное изменение в его выходном сигнале.
Осциллятор вырабатывает переменное напряжение (несущая частота), подаваемое на датчик, которое модулируется (амплитудная модуляция) напряжением, пропорциональным расстоянию между преобразователем и объектом измерения. Посредством демодуляции выделяется огибающая, которая и является информационной частью выходного сигнала. Выходной сигнал датчика представляет собой сумму постоянного напряжения, зависящего от первоначального зазора между торцом датчика и валом, и переменного напряжения, пропорционального изменению расстояния.
При работе с измерительными модулями серии XM преобразователи в зависимости от типа позволяют измерять относительную вибрацию (вала относительно корпуса), осевые перемещения и осевую вибрацию вала, эксцентриситет, радиальное расширение вала, абсолютное и относительное расширение корпуса агрегата.
Измерительные модули различного назначения серии ХМ представляют собой комплекс измерительных каналов, осуществляющих аналого-цифровое преобразование сигналов, поступающих от датчиков. В системе используются следующие модули: ХМ-120 - модуль динамических измерений; ХМ-120Е - модуль измерения эксцентриситета; ХМ-121 - низкочастотный модуль измерения вибрации; ХМ-121 А - модуль измерения абсолютной вибрации вала; ХМ-122 gSE - модуль измерения вибрации gSE; ХМ-123 - турбинный модуль; ХМ-160, ХМ-161, ХМ-162 - модули измерения общего уровня вибрации; ХМ-220 - модуль измерения скорости; ХМ-320 - модуль измерения положения; ХМ-360 - модуль измерения параметров технологического процесса; ХМ-361, ХМ-362 - модули измерения температуры; релейные модули ХМ-440, ХМ-441, ХМ-442; коммуникационные модули ХМ-500 (модуль связи с EtherNet и связи с сетью ControlNet), 1788-EN2DN (модуль межсетевой связи), 1788-CN2DN (модуль межсетевой связи).
Монитор ХМ-720 представляет собой законченную систему мониторинга и защиты, включающую двухканальные измерительные модули ХМ-120, ХМ-121 или ХМ-122 и модуль дополнительных реле ХМ-441.
ХМ система обнаружения превышения скорости (EODS) предназначена для использования на агрегатах, где необходима защита для предотвращения внезапных отказов из-за превышения допустимой скорости.
Измерительные модули связаны с управляющими реле, имеющими программируемые уставки, и в совокупности с реле являются устройствами защиты агрегатов в реальном масштабе времени.
Все модули, за исключением релейных, имеют нормированные токовые выходы 4 20 мА.
Модули XM-120, XM-121, ХМ-120Е, ХМ-121 А, XM-122gSE и ХМ-123 являются двухканальными модулями непрерывного измерения вибрации и измеряют параметры общей вибрации (СКЗ, амплитуду, размах, фазу), а также число оборотов. Для измерения числа оборотов и фазы используется дополнительный вход тахометра. Модули предназначены для работы с акселерометрами, тахометрами и другими преобразователями с выходом по напряжению (преобразователями скорости, давления и т.п.). Модули ХМ-120, ХМ-120Е, ХМ-121 и ХМ-121 А могут также работать с токовихревыми преобразователями.
Модули XM-120, XM-121 и XM-122gSE имеют высокочастотные фильтры с различными параметрами, осуществляют спектральный анализ на основе БПФ и имеют два программируемых токовых выхода 4 20 мА.
Модуль XM-121 А снабжен программой, которая обеспечивает в дополнение к программе модуля XM-121 измерение абсолютной вибрации вала путем суммирования сигналов от преобразователей абсолютной и относительной вибрации.
Модуль XM-122gSE имеет специальную программу для диагностики высокочастотных дефектов, в том числе для контроля подшипников качения, кавитации и трения.
Модуль ХМ-123 реализует следящий фильтр, частота которого связана с частотой вращения, и полосовой фильтр с наклоном 60 дБ. Преимущественное применение модуля - виб-
Лист № 3 Всего листов 19 рационный мониторинг газовых турбин. Модуль предназначен для работы с акселерометрами и токовихревыми преобразователями перемещения.
Шестиканальные модули измерения общего уровня вибрации ХМ-160, ХМ-161 и ХМ-162 отличающиеся питанием и подключаемыми преобразователями. Модули предназначены для работы с акселерометрами, тахометрами и другими преобразователями с выходом по напряжению (преобразователями скорости, давления и т.п.). Модуль ХМ-162 может также работать с токовихревыми преобразователями.
Модуль измерения числа оборотов ХМ-220 является двухканальным и предназначен для работы с токовихревыми преобразователями перемещения, магнитными датчиками, оптическими тахометрами и устройствами с ТТЛ выходом.
Двухканальный модуль XM-320 измерения положения позволяет измерять осевое перемещение, определять положение клапана, расширение корпуса, разностное расширение. В качестве входных сигналов могут использоваться сигналы токовихревых датчиков, поворотных потенциометров клапанов, линейных дифференциальных трансформаторов и других измерителей положения с выходом по напряжению.
Шестиканальный модуль мониторинга параметров технологического процесса XM-360 является модулем, который принимает сигналы от нормированных выходов преобразователей и сравнивает их с программируемыми уставками. Модуль может работать с преобразователями с выходом по постоянному току или напряжению.
Шестиканальные модули XM-361 и XM-362 являются модулями измерения температуры. Модуль XM-361 работает совместно с термометрами сопротивления (RTD) и термопарами, а модуль XM-362 с термопарами.
Релейный модуль XM-440 объединяет четыре мощных реле и используется для обработки предупредительных сигналов с любого измерительного модуля ХМ.
Модуль дополнительных реле XM-441 позволяет увеличивать количество реле у любого измерительного модуля серии ХМ или релейного модуля ХМ-440 на четыре.
Модуль дополнительных реле XM-442 специально предназначен для работы совместно с модулями ХМ-220.
Модуль XM-500 обеспечивает связь между сетью DeviceNet и Ethernet. Модуль позволяет собирать данные модулей ХМ и передавать их как программному обеспечению, так и контроллерам.
Внешний вид измерительных модулей серии XM приведен на рисунке 1, внешний вид модуля связи ХМ 500 приведен на рисунке 2, внешний вид акселерометров серии 9000 приведен на рисунках 3-5, внешний вид вихретоковых преобразователей серии 2100 приведен на рисунке 6.

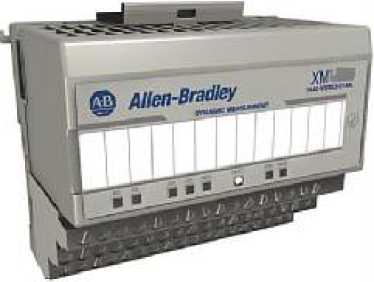

Рисунок 1 - Внешний вид измерительных модулей серии XM

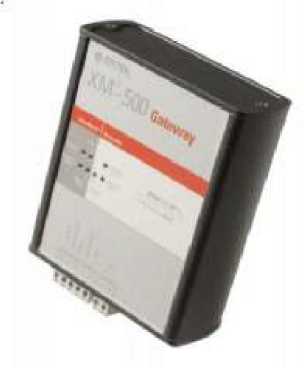

Рисунок 2 - Внешний вид модуля связи XM 500
|
1 III |
id"rEsl |
* | |
|
9100, 9100АТ, 9100L, 9100T, |
9700A |
9200, 9200AT, 9400, |
9200L, |
|
9100VO, 9100CSA, 9100EX |
9200CSA, 9200EX |
9200T, | |
|
9300, 9500HLF, 9500LF, 9010, 9842V, 9842V/2, 9842A, 9842V2, 9842VCRT, 9842T, 9942V, 9942V/2, 9942V2, 9942A, 9942VCRT, |
9200VO | ||
|
9942T |
Рисунок 3 - Внешний вид акселерометров серии 9000
|
WTU | ||
|
9600 |
9700B |
9900A, 9900B |
Рисунок 4 - Внешний вид акселерометров серии 9000
|
1 | |||
|
9150HT, 9150HTA |
9000A, 9000A-LBV |
9008 |
9000B |
Рисунок 5 - Внешний вид акселерометров серии 9000

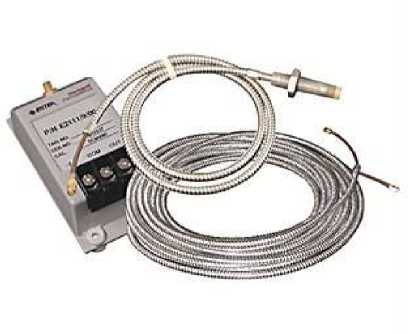

Рисунок 2 - Внешний вид вихретоковых преобразователей серии 2100
|
Наименование |
Количество |
|
Модули измерения вибрации ХМ-1хх |
В соответствии с заказом |
|
Модули измерения скорости ХМ-2хх | |
|
Технологические модули ХМ-3хх | |
|
Релейные модули ХМ-4хх | |
|
Модуль ХМ-500 | |
|
Сетевые модули связи с сетью ControlNet | |
|
Устройство сбора данных Enwatch | |
|
Шкаф | |
|
Акселерометры серии 9000 с паспортами | |
|
Вихретоковые преобразователи серии 2100 с паспортом | |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Комплект эксплуатационной документации на модули ХМ, датчики и барьеры безопасности |
В количестве поставляемом от производителя |
|
Упаковка |
1 шт. |
Акселерометры модификаций
9000А; 9000В; 9008; 9100; 9100CSA; 9200; 9200CSA; 9300; 9400; 9010
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения (пик), м/с2: все кроме 9010 |
от 0 до 490 |
|
9010 |
от 0 до 981 |
|
Диапазоны рабочих частот, Гц: 9000А; 9000В; 9200; 9300; 9400; 9010 |
от 0,4 до 10 000 |
|
9008 |
от 0,4 до 30 000 |
|
9100; 9100CSA; 9200CSA |
от 0,2 до 10000 |
|
Номинальные коэффициент преобразования на базовой частоте, мВ/мс-2: все кроме 9010 |
10,2 |
|
9010 |
5,1 |
|
Отклонение коэффициента преобразования от номинального значения, не более, %: все кроме 9010 |
± 5 |
|
9010 |
±10 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
|
Относительные коэффициенты поперечной чувствительности, %, не более: 9000А; 9000В; 9100 |
5 |
|
9008; 9100CSA; 9200CSA; 9010 |
7 |
|
Резонансные частоты, кГц: 9000А; 9000В; 9300; 9400 |
28 |
|
9008 |
22 |
|
9100; 9200; 9100CSA; |
20 |
|
9200CSA |
25 |
|
9010 |
30 |
|
Напряжение питания (пост.), В |
от 18 до 28 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 |
|
Габаритные размеры (диаметрхвысота), мм, не более: 9000А |
017,5x49,8 |
|
9000В |
017,5x75,2 |
|
9008 |
014,3x64 |
|
9100 |
017,5x50 |
|
9200; 9400 |
035,1x28,7 |
|
9300 |
017,5x42,2 |
|
9100CSA |
022,2x52,3 |
|
9200CSA |
034,5x28,7 |
|
9010 |
050x17,5 |
|
Масса, г, не более: 9000А |
61,7 |
|
9000В; 9300 |
48,6 |
|
9008 |
99,3 |
|
9100; 9100CSA |
52 |
|
9200; 9400; 9200CSA |
145 |
|
9010 |
94 |
Акселерометры модификаций 9700А и 9700В
Таблица 3
|
Наименование характеристики |
Модис |
шкации |
|
9700А |
9700В | |
|
Значения | ||
|
Диапазон виброускорения (пик), м/с2 |
от 0 до 4900 |
от 0 до 490 |
|
Диапазон рабочих частот, Гц |
от 1,6 до 30 000 |
от 0,8 до 20 000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
1 |
10,2 |
|
Отклонение коэффициента преобразования от номинального значения, не более, % |
±5 | |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 | |
|
Относительный коэффициент поперечной чувствительности, не более, % |
5 | |
|
Резонансная частота, кГц |
85 |
35 |
|
Напряжение питания (пост.), В |
от 18 до 28 | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |
|
Габаритные размеры (диаметрхвысота), мм, не более |
09,53x16,8 |
017,5x26,2 |
|
Масса, г, не более |
28 |
30 |
Акселерометры модификаций 9100L; 9200L; 9500HLF; 9500LF; 9600
Таблица 4
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения (пик), м/с2: 9100L |
98 |
|
9200L |
490 |
|
9500HLF |
49 |
|
9500LF |
68,6 |
|
9600 |
4,9 |
|
Диапазоны рабочих частот, Гц: 9100L; 9200L;9500HLF; 9500LF |
от 0,2 до 6 000 |
|
9600 |
от 0,4 до 500 |
|
Номинальные коэффициенты преобразования на базовой частоте, мВ/мс-2: 9100L; 9500LF |
51 |
|
9200L |
10,2 |
|
9500HLF |
102 |
|
9600 |
1020 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
|
Относительные коэффициенты поперечной чувствительности, %, не более: 9100L; 9200L; 9500HLF; 9500LF |
7 |
|
9600 |
5 |
|
Резонансные частоты, кГц 9100L; 9200L; 9500HLF; 9500LF |
12 |
|
9600 |
1 |
|
Напряжения питания (пост.), В: 9100L; 9200L; 9500HLF; 9500LF |
от 18 до 28 |
|
9600 |
от 24 до 28 |
|
Условия эксплуатации: Диапазоны рабочих температур, °С: 9100L; 9200L; 9500HLF; 9500LF |
от минус 54 до +121 |
|
9600 |
от минус 18 до +65 |
|
Габаритные размеры (диаметрхвысота), мм, не более: 9100L |
030,2x55,6 |
|
9200L |
034,5x28,7 |
|
9500HLF |
030,2x56,1 |
|
9500LF |
025,4x56,1 |
|
9600 |
0 57,2x71,1 |
|
Масса, г, не более: 9100L; 9500HLF; 9500LF |
210 |
|
9200L |
173 |
|
9600 |
624 |
Акселерометры модификаций 9100VO, 9200VO, 9842V ,9842V/2, 9942V, 9942V/2 Таблица 5
|
Наименование характеристики |
Модификации | ||
|
9842V; 9842V/2 9942V; 9942V/2 |
9100VO |
9200VO | |
|
Значения | |||
|
Диапазон измерения виброскорости, м/с |
±1,27 |
±1,27 | |
|
Диапазон измерения виброскорости (пик), мм/с: 9842V; 9942V 9842V/2; 9942V/2 |
от 0 до 25,4 от 0 до 50,8 | ||
|
Диапазон рабочих частот, Гц |
от 3 до 1000 |
от 3 до 9000 |
от 1,5 до 6000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/м •с-1 |
3937 |
3937 | |
|
Номинальный коэффициент преобразования на базовой частоте, мА/мм^с-1: 9842V; 9942V 9842V/2; 9942V/2 |
0,78 0,39 | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 | ||
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 | ||
|
Относительный коэффициент поперечной чувствительности, % не более |
5 |
8 | |
|
Резонансная частота, кГц |
- |
20 |
10 |
|
Напряжение питания (пост.), В |
от 12 до 30 |
от 18 до 28 | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 40 до +85 |
от минус 54 до +121 | |
|
Габаритные размеры (диаметрхвысота), мм, не более: 9842V; 9842V/2 9942V; 9942V/2 |
025,4x66,0 022,2x35,8 |
022,2x52,3 |
034,9x28,7 |
|
Масса, г, не более: 9842V; 9842V/2 9942V; 9942V/2 |
131 108 |
93 |
215 |
Акселерометры модификаций 9842A; 9842V2; 9942V2; 9942A; 9842VCRT; 9942VCRT Таблица 6
|
Наименование характеристики |
Модификации | |||
|
9842V2 9842A 9942V2 9942A 9842VCRT 9942VCRT | ||||
|
Значение | ||||
|
Диапазон измерения виброускорения, м/с2 |
от 0 до 98 |
от 0 до 98 | ||
|
Диапазон виброскорости (пик), мм/с |
от 0 до 25,4 |
от 0 до 25,4 | ||
|
Диапазон рабочих частот, Гц |
от 3 до 1 000 |
от 3 до 5000 |
от 3 до 1 000 |
от 3 до 5000 |
|
Номинальные коэффициенты преобразования на базовой частоте: мА\мм^с-1 мА/м •с-2 |
0,78 |
0,2 |
0,78 |
0,2 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 | |||
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±3 | |||
|
Напряжение питания (пост.), В |
от 12 до 30 | |||
|
Условия эксплуатации диапазон рабочих температур, °С |
от минус 40 до +85 | |||
|
Г абаритные размеры (диаметрхвысота), мм, не более |
025,4x66,0 |
022,2x35,8 | ||
|
Масса, г, не более |
131 |
108 | ||
Акселерометры модификаций 9100АТ и 9200АТ
Таблица 7
|
Наименование характеристики |
Модификации | |
|
9100 АТ |
9200АТ | |
|
Значения | ||
|
Диапазон измерения виброускорения (СКЗ), м/с2 |
от 0 до 490 | |
|
Диапазон измерения температуры, °С |
от 2 до 121 | |
|
Диапазон рабочих частот, Гц |
от 0,2 до 10 000 |
от 0,2 до 10500 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
10,2 | |
|
Температурная чувствительность, мВ/°С |
10 | |
|
Отклонение коэффициента преобразования от номинального значения, % не более |
±5 | |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более |
±3 | |
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 | |
|
Резонансная частота, кГц |
20 |
25 |
|
Напряжение питания (пост.), В |
от 18 до 28 | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
022,2x52,3 |
034,5x28,7 |
|
Масса, г, не более |
93 |
145 |
Акселерометры модификаций 9842T и 9942T
Таблица 8
|
Наименование характеристики |
Модификации | |
|
9842T |
9942T | |
|
Значения | ||
|
Диапазон измерения виброскорости (пик), мм/с: |
от 0 до 25,4 | |
|
Диапазон рабочих частот, Гц |
от 3 до 1000 | |
|
Диапазон измерения температуры, °С |
от 2 до 121 | |
|
Температурная чувствительность, мВ/°С |
10 | |
|
Номинальный коэффициент преобразования на базовой частоте, мА/мм^с-1: |
0,78 | |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 | |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 | |
|
Напряжение питания (пост.), В |
от 12 до 30 | |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 40 до +85 | |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
025,4x66,0 |
022,2x35,8 |
|
Масса, г, не более |
131 |
111 |
Акселерометры модификаций 9100Т; 9150НТ; 9150НТА; 9200Т Таблица 9
|
Наименование характеристики |
Модификации | ||
|
9100Т |
9200Т |
9150НТ 9150НТА | |
|
Значения | |||
|
Диапазон измерения виброускорения (пик), м/с2 |
от 0 до 490 |
от 0 до 490 |
от 0 до 245 |
|
Диапазон рабочих частот, Гц |
от 0,2 до 8000 |
от 0,2 до 10000 |
от 1 до 7000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
10,2 | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 | ||
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 | ||
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 | ||
|
Резонансная частота, кГц |
20 |
23 |
30 |
|
Напряжение питания (пост.), В |
от 18 до 28 | ||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +163 |
от минус 54 до +163 |
от минус 54 до +260 |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
022,2x50,8 |
035x29 |
022,2x53,85 |
|
Масса, г, не более |
93 |
145 |
83,6 |
Акселерометры модификаций 9900А и 9900В Таблица 10
|
Наименование характеристики |
Значение |
|
Диапазон измерения виброускорения (пик), м/с2 |
от 0 до 490 |
|
Диапазон рабочих частот, Гц |
от 0,8 до 8 000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
10,2 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 |
|
Резонансная частота, кГц |
20 |
|
Напряжение питания (пост.), В |
от 18 до 28 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
0 38,1x38,1 |
|
Масса, г, не более |
139 |
Акселерометр модификации 900A-LBV
Таблица 11
|
Наименование характеристики |
Значение |
|
Диапазон измерения виброускорения (пик), м/с2 |
от 0 до 343 |
|
Диапазон рабочих частот, Гц |
от 0,8 до 10000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
10,2 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
3 |
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 |
|
Резонансная частота, кГц |
20 |
|
Напряжение питания (пост.), В |
от 18 до 28 |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 54 до +121 |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
017,5x50,8 |
|
Масса, г, не более |
93 |
Акселерометры модификаций 9100ЕХ и 9200ЕХ Таблица 12
|
Наименование характеристики |
Модификации | |
|
9100ЕХ 9200ЕХ | ||
|
Значения | ||
|
Диапазон измерения виброускорения (СКЗ), м/с2 |
от 0 до 490 | |
|
Диапазон рабочих частот, Гц |
от 0,2 до 10 000 |
от 0,4 до 10000 |
|
Номинальный коэффициент преобразования на базовой частоте, мВ/мс-2 |
10,2 | |
|
Отклонение коэффициента преобразования от номинального значения, % не более |
±5 | |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более |
±3 | |
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 | |
|
Резонансная частота, кГц |
20 | |
|
Напряжение питания (пост.), В |
от 18 до 30 | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |
|
Г абаритные размеры (диаметрхвысота), мм, не более |
025,4x61,47 |
026,67x30,48 |
|
Масса, г, не более |
112 |
135 |
Таблица 13
|
Наименование характеристики |
Модификации | |
|
210Х |
2111- 2114 | |
|
Значения | ||
|
Диапазон измерения (от начального зазора), мм |
от 0 до 2 |
от 0 до 4,5 |
|
Диапазон рабочих частот, Гц |
от 0 до 20 000 |
от 0 до 10 000 |
|
Номинальный коэффициент преобразования, мВ/мкм |
7,87 |
3,94 |
|
Отклонение коэффициента преобразования от номинального значения (если система откалибрована), %, не более |
±5 |
±10 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не менее |
- 3 | |
|
Нелинейность амплитудной характеристики (если система откалибрована), мкм, не более |
±20 |
±72,5 |
|
Напряжение питания (пост), В |
от минус 17,5 до минус 24 | |
|
Условия эксплуатации: Диапазон рабочих температур, °С: датчика осциллятора |
от минус 40 до +177 от минус 38 до +80 | |
|
Относительная влажность, %, |
от 30 до 95 | |
|
Габаритные размеры, мм, не более: датчика (диаметр) осциллятора (длинахширинахвысота) |
0 5, 0 8 102х49х40 |
0 11 102х49х40 |
|
Масса, г, не более |
150 |
175 |
Преобразователи вихретоковые модификаций 2118-2119; 2125-2128
Таблица 14
|
Наименование характеристики |
Модификации | |
|
2118 - 2119 |
2125 - 2128 | |
|
Значения | ||
|
Диапазон измерения (от начального зазора), мм |
от 0 до 6 |
от 0 до 13,5 |
|
Диапазон рабочих частот, Гц |
от 0 до 10 000 |
от 0 до 3 000 |
|
Номинальный коэффициент преобразования, В/мм |
2,5 |
0,8 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±4 | |
|
Неравномерность амплитудно-частотной характеристики, дБ, не менее |
-3 | |
|
Нелинейность амплитудной характеристики, мкм, не более: если система откалибрована при ошибках взаимозаменяемости |
±87,5 ±120 |
±195 ±265 |
|
Напряжение питания (пост), В |
минус 24 ±10 % | |
|
Условия эксплуатации: Диапазон температур, °С: датчика осциллятора |
от минус 40 до +125 от минус 38 до +80 | |
Относительная влажность, %,
от 30 до 95
|
Габаритные размеры, мм, не более: датчика (диаметр) осциллятора (длинахширинахвысота) |
0 18 102х49х40 |
0 25 102х49х40 |
|
Масса, г, не более |
220 |
280 |
Преобразователи вихретоковые модификаций 2150 - 2151; 219Х Таблица 15
|
Модификации | |||
|
Наименование характеристики |
2150 - 2151 |
219Х | |
|
Значения | |||
|
Диапазон измерения (от начального зазора), мм |
от 0 до 26 |
от 0 до 2 | |
|
Диапазон рабочих частот, Гц |
от 0 до 3 000 |
от 0 до 10 000 | |
|
Номинальный коэффициент преобразования, В/мм мВ/мкм |
0,4 |
7,87 | |
|
Отклонение коэффициента преобразования от номинального значения (если система откалибрована), %, не более |
±4 | ||
|
Неравномерность амплитудно-частотной характеристики, не более, дБ |
-3 | ||
|
Нелинейность амплитудной характеристики, мкм, не более: если система откалибрована |
±250 |
±25 | |
|
при ошибках взаимозаменяемости |
±400 |
±45 | |
|
Напряжение питания (пост), В |
минус |
24 ± 10 % | |
|
Условия эксплуатации: Диапазон температур, °С: | |||
|
датчика |
от минус 40 до +125 | ||
|
осциллятора |
от минус 38 до +80 | ||
|
Относительная влажность, %, |
от 30 до 95 | ||
|
Габаритные размеры, мм, не более: Датчика (диаметр) |
0 50 |
0 8 | |
|
осциллятора (длинахширинахвысота) |
102х49х40 |
102х49х40 | |
|
Масса, г, не более |
420 |
150 | |
Измерительные модули
Таблица 16
|
Наименование характеристики |
Значение |
|
ХМ-120, ХМ-120Е, ХМ-121, ХМ-121А, Х |
U-122gSE, ХМ-123 |
|
Диапазоны входного напряжения, В: по каналу вибрации |
±20 |
|
по тахометрическому каналу |
±25 |
|
Диапазон измерения числа оборотов (угловой скорости), об/мин |
от 1 до 1 200 000 |
|
Диапазон измерения частоты вращения, Гц |
от 0,0167 до 20 000 |
|
Диапазон рабочих частот, Гц |
от 1 до 20 000 |
|
Пределы допускаемой основной приведенной погрешности по каналу измерения вибрации, % |
±1 |
|
Пределы допускаемой основной абсолютной погрешности по тахометрическому каналу в диапазонах измерения, об/мин: от 1 до 12 000 об/мин |
±1 |
|
от 12 001 до 120 000 об/мин |
±6 |
|
от 120 001 до 1 200 000 об/мин |
±50 |
|
Число линий спектра (кроме ХМ-123) |
100, 200, 400, 800 |
|
Верхняя граница фильтров, Гц для ХМ-120 |
1; 5; 10; 40; 1000 |
|
для ХМ-121 |
0,2; 0,8; 2,4; 23,8 |
|
Нижняя граница фильтров, Гц для ХМ-120 |
5; 10; 40; 1000 |
|
для ХМ-121 |
0,8; 2,4; 23,8 |
|
Масса, г, не более |
193 |
|
ХМ-160, ХМ-161, ХМ-162 | |
|
Диапазон входного напряжения, В |
±24 |
|
Диапазон рабочих частот, Гц |
от 1 до 5000 |
|
Пределы допускаемой основной приведенной погрешности в диапазоне от 3 до 1000 Гц, % |
±5 |
|
Пределы допускаемой основной приведенной погрешности в диапазоне от 1000 до 5000 Гц, % |
+5; -10 |
|
Верхняя граница фильтров, Гц |
3; 10 |
|
Нижняя граница фильтров, Гц |
1000; 5000 |
|
Масса, г, не более |
167 |
|
ХМ-220 | |
|
Диапазон входного напряжения (ампл., размах), В |
±25 |
|
Диапазон измерения числа оборотов (угловой скорости), об/мин |
от 1 до 1 200 000 |
|
Диапазон измерения частоты вращения, Гц |
от 0,0167 до 20 000 |
|
Пределы допускаемой основной абсолютной погрешности в диапазонах измерения, об/мин: от 1 до 240 об/мин |
±0,2 |
|
от 241 до 12 000 об/мин |
±2 |
|
от 12 001 до 20 400 об/мин |
±5 |
|
от 20 401 до 120 000 об/мин |
±20 |
|
от 120 001 до 360 000 об/мин |
±50 |
|
от 360 001 до 1 200 000 об/мин |
±160 |
|
Масса, г, не более |
164 |
|
ХМ-320 | |
|
Диапазон входного напряжения, В |
±24 |
|
Пределы допускаемой основной приведенная погрешности, % |
±1 |
|
Масса, г, не более |
142 |
|
ХМ-360 | |
|
Диапазоны входного напряжения, В |
от 0 до5; от 0 до10; ± 5; от 1 до 5 |
|
Диапазоны входного тока, мА |
от 4 до 20; от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности, % |
±1 |
|
Масса, г, не более |
167 |
|
ХМ-361 и ХМ-362 | |
|
Диапазоны измерения температуры, °С для ХМ-361 и ХМ-362 (термопара) |
от 0 до 1810; от 0 до 1316; от 5 до 284; |
|
для ХМ-361 (RTD) |
от 0 до 364; |
|
от минус 40 до 484; от минус 40 до 620; от минус 40 до 1760; от минус 40 до 379; от минус 40 до 660; от минус 40 до 453; от минус 40 до 443; от минус 40 до 439; от минус 40 до 180; от минус 40 до 260 | |
|
Пределы допускаемой основной приведенной погрешности, %: для термопар С, E, J, K, N, T, B, R, S |
0,6 |
|
для RTD (платина и никель) |
0,6 |
|
для RTD (медь) |
5,0 |
|
Масса, г, не более |
167 |
|
Общие характеристики | |
|
Габаритные размеры (длинахширинахвысота), мм, не бо- | |
|
лее | |
|
модули серий: ХМ-1хх, ХМ-2хх, ХМ-3хх, ХМ-4хх |
97х94х94 |
|
модуль ХМ-500, модуль связи с сетью ControlNet |
52,7x109,2x126 |
|
устройства сбора данных Enwatch |
400х300х150 |
|
шкаф |
1800x800x400 |
|
Пределы дополнительной погрешность, вызванная изменением температуры окружающего воздуха для модулей ХМ, %, не более |
0,5 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 20 до +65 |
|
относительная влажность воздуха, %, не более |
95 |
