Назначение средства измерений:
Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316 (далее по тексту - «нагрузки») предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.
Внешний вид.
Нагрузки электронные

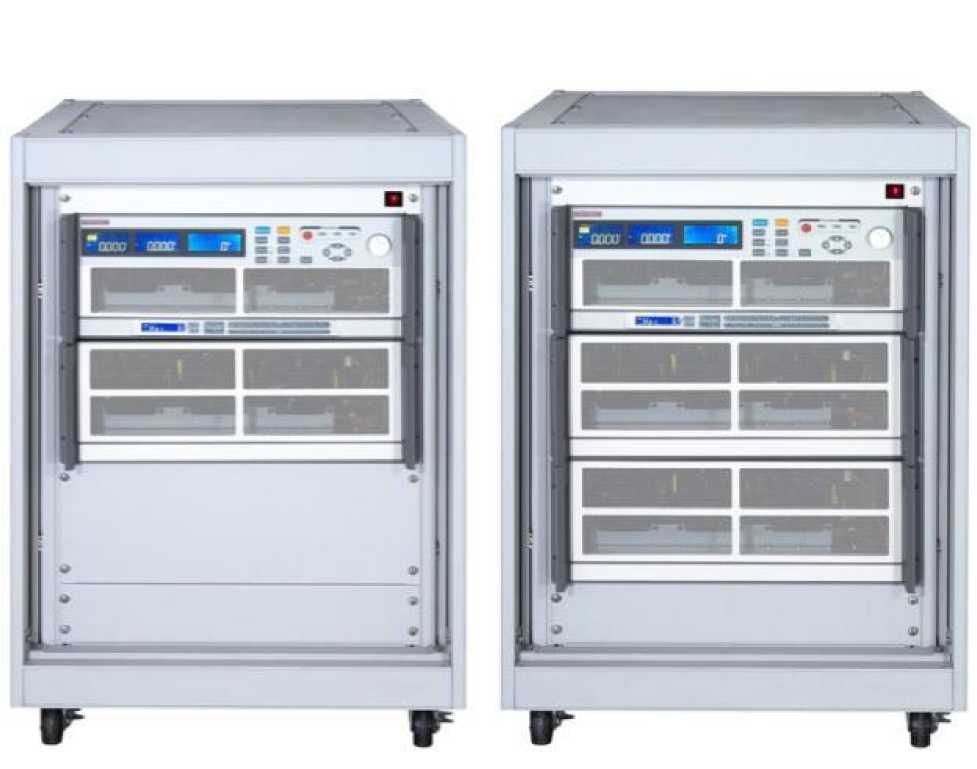

Рисунок № 1
Внешний вид.
Нагрузки электронные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации «Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316
-
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Ы0-16 - 30 А.
-
3. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Лист № 7 Всего листов 7
-
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
5. Техническая документация фирмы изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется в соответствии с методикой поверки МП-069/447-2008, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г.
Основные средства поверки:
-
- катушки электрического сопротивления Р310, Р323, № госреестра 1162-58, 1683-62:
R-ном. = 0,001 Ом; 1ном. = 17 А; 1макс. = 55 А; класс точности: 0,02;
Rhom. = 0,0001 Ом; 1ном. = 316 А; 1макс. = 1000 А; класс точности: 0,05;
-
- вольтметр универсальный цифровой В7-78/1, № госреестра 31773-06:
U = 1 мкВ .. 1000 В, D = ± (0,01 х 10-2xU);
-
- источники питания постоянного тока N5761A, N5772A, № госреестра 36420-07:
Максимальное напряжение постоянного тока на выходе U = 600 В,
D = ± (0,05х10-2хиУст+ 300 мВ);
Максимальный ток на выходе I = 180 А, D = ± (0,05х10-2х1уст+ 180 мА).
Изготовитель
Фирма «Prodigit Electronics Co.,Ltd», Тайвань.
8F, No88, Baojhong Rd., Sindian City, Taipei Country 23144, Taiwan (R.O.C.). Тел. 886-2-29182620 , факс 886-2-29129870, 886-2-29170397 Email: Sales@prodigit.com.tw , http://www.prodigit.com
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ») Юридический адрес: 109444, г. Москва, ул. Ташкентская, д. 9 тел. (495) 777-5591, 777-5592 Факс. (495) 640-3023e-mail: prist@prist.ru; www.prist.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31Тел. (495) 544-00-00; http://www.rostest.ru
Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки. На лицевой панели нагрузок расположены:
-
• пятиразрядный трехстрочный жидкокристаллический индикатор, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
-
• функциональные клавиши и поворотный регулятор, предназначенные для установки выходных параметров; клавиша включения/выключения питания;
-
• входные клеммы управления нагрузкой;
-
• входные клеммы положительной и отрицательной полярности.
На задней панели нагрузок расположены:
-
• разъемы для подключения шнура питания;
-
• переключатель величины напряжения питания;
-
• интерфейсы дистанционного управления.
Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

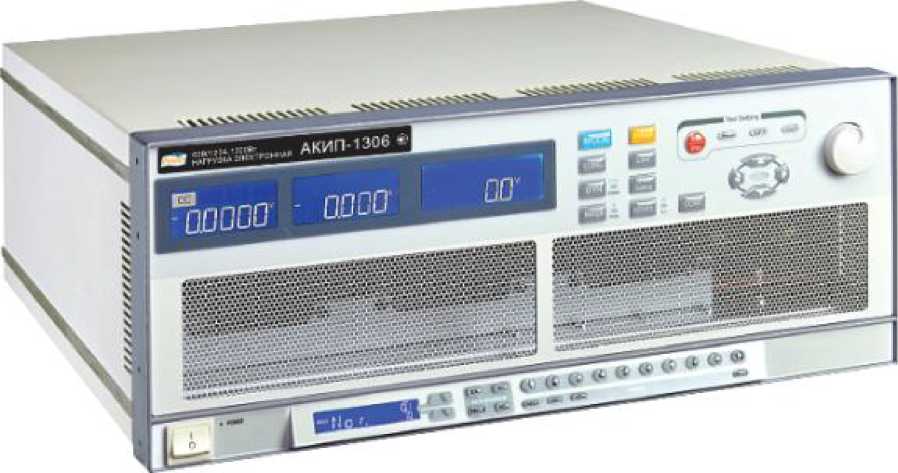

Внешний вид нагрузок представлен на рисунке 1.
Рисунок 1. Внешний вид нагрузок.
Лист № 3 Всего листов 7
Таблица 1 - Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации силы постоянного тока
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1306А АКИП-1307 |
0 - 24 А |
6,4 мА |
± (0,002 • 1уст + 0,002 • 1пред) |
0 - 240 А |
64 мА | ||
АКИП-1308 АКИП-1309 |
0 - 24 А |
6,4 мА | |
0 - 240 А |
64 мА | ||
АКИП-1310 |
0 - 36 А |
9,6 мА | |
0 - 360 А |
96 мА | ||
АКИП-1311 |
0 - 2 А |
0,5 мА |
± (0,005 • 1уст + 0,005 • 1пред) |
0 - 20 А |
5 мА | ||
АКИП-1312 |
0 - 4 А |
1 мА | |
0 - 40 А |
10 мА | ||
АКИП-1313 |
0 - 6 А |
1,6 мА | |
0 - 60 А |
16 мА | ||
АКИП-1313 А |
0 - 1,2 А |
0,3 мА | |
0 - 12 А |
3 мА | ||
АКИП-1314 |
0 - 8 А |
2 мА | |
0 - 80 А |
20 мА | ||
АКИП-1315, АКИП-1316 |
0 - 12 А |
3,2 мА | |
0 - 120 А |
32 мА |
Где 1УСТ - значение силы постоянного тока, установленное на нагрузке;
1ПРЕд - значение предела устанавливаемой силы постоянного тока.
Таблица 2 - Основные метрологические характеристики нагрузок электронных при
работе в режиме стабилизации напряжения постоянного тока
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1306А АКИП-1307 АКИП-1308 АКИП-1309 АКИП-1310 |
0 - 60 В |
16 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
АКИП-1311 АКИП-1312 АКИП-13134 АКИП-1313А АКИП-1314 АКИП-1315 АКИП-1316 |
0 - 500 В |
133,3 мВ |
± (0,0025 • Иуст + 0,0025 • Ипред) |
Где Иуст - значение напряжения постоянного тока, установленное на нагрузке;
ИПРЕд - значение предела устанавливаемого напряжения постоянного тока.
Лист № 4 Всего листов 7 Таблица 3 - Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1306А АКИП-1307 |
0,0268 .. 0,5 Ом |
0,133 мОм |
± (0,002 • Яуст + 0,002 • R-пред) |
0,5 .. 1875 Ом |
0,533 мОм | ||
АКИП-1308 АКИП-1309 |
0,01 .. 0,25 Ом |
0,07 мОм | |
0,25 .. 937 Ом |
1 мОм | ||
АКИП-1310 |
0,0088 - 0,167 Ом |
0,044 мОм |
± (0,002 • R-уст + 0,002 • R-пред) |
0,167 - 624 Ом |
1,6 мОм | ||
АКИП-1311 |
1,3 - 25 Ом |
6,6 мОм |
± (0,005 • R-уст + 0,005 • R-пред) |
25 - 18750 Ом |
10,6 мОм | ||
АКИП-1312 |
0,6 - 12,5 Ом |
3,3 мОм | |
12,5 - 18750 Ом |
21 мОм | ||
АКИП-1313 АКИП-1313 А |
0,4 - 8 Ом |
2 мОм | |
8 - 18750 Ом |
32 мОм | ||
АКИП-1314 |
0,3 - 6,25 Ом |
0,13 мОм | |
6,25 - 18750 Ом |
0,533 мОм | ||
АКИП-1315 |
0,2 - 4,167 Ом |
1,1 мОм | |
4,167 - 15625 Ом |
6 мОм | ||
АКИП-1316 |
0,2 - 4,167 Ом |
1 мОм | |
4,167 - 15625 Ом |
6 мОм |
Где R-. - значение электрического сопротивления, установленное на нагрузке;
К..Д - значение предела устанавливаемого электрического сопротивления.
Таблица 4 - Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации мощности
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1308 АКИП-1312 |
0 - 1200 Вт |
0,32 Вт |
± (0,005 • рУст + 0,005 • рПрЕД) |
АКИП-1306А АКИП-1311 |
0 - 600 Вт |
0,16 Вт | |
АКИП-1307 АКИП-1309 АКИП-1310 АКИП-1313 АКИП-1313 А |
0 - 1800 Вт |
0,48 Вт | |
АКИП-1314 |
0 - 2400 Вт |
0,64 Вт | |
АКИП-1315 |
0 - 3600 Вт |
0,96 Вт | |
АКИП-1316 |
0 - 5400 Вт |
1,44 Вт |
Где РУСТ - значение мощности, установленное на нагрузке; РПРЕд - значение предела устанавливаемой мощности.
Таблица 5 - Основные метрологические характеристики нагрузок при измерении напряжения
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1306А АКИП-1307 АКИП-1308 АКИП-1309 АКИП-1310 |
0 - 15 В |
0,0005 В |
± ( 0,0005 • Иизм + 0,0005 • Иуст) |
0 - 60 В |
0,002 В | ||
АКИП-1311 АКИП-1312 АКИП-1313 АКИП-1313 А АКИП-1314 АКИП-1315 АКИП-1316 |
0 - 60 В |
0,01 В | |
0 - 600 В |
0,1 В |
Где UycT - значение напряжения постоянного тока, установленное на нагрузке; иИЗМ - измеренное значение напряжения постоянного тока.
Таблица 6 - Основные метрологические характеристики нагрузок при измерении силы тока
Модель |
Диапазон установки |
Дискретность установки |
Пределы допускаемой абсолютной погрешности установки |
АКИП-1306 АКИП-1306А АКИП-1307 |
0 - 12 А |
0,4 мА |
± ( 0,002 • 1изм + 0,002 • 1уст) |
0 - 120 А |
4 мА | ||
АКИП-1308 АКИП-1309 |
0 - 24 А |
0,8 мА | |
0 - 240 А |
8 мА | ||
АКИП-1310 |
0 - 36 А |
1,2 мА | |
0 - 360 А |
12 мА | ||
АКИП-1311 |
0 - 2 А |
0,1 мА | |
0 - 20 А |
1 мА | ||
АКИП-1312 |
0 - 4 А |
1 мА | |
0 - 40 А |
10 мА | ||
АКИП-1313 АКИП-1313А |
0 - 6 А |
1 мА | |
0 - 60 А |
10 мА | ||
АКИП-1314 |
0 - 8 А |
1 мА | |
0 - 80 А |
10 мА | ||
АКИП-1315 АКИП-1316 |
0 - 12 А |
1 мА | |
0 - 120 А |
10 мА |
Где 1УСТ - значение силы постоянного тока, установленное на нагрузке;
1ИЗМ - измеренное значение силы постоянного тока.
Параметры питания (230 ±10%) В, частота 50-60 Гц
Потребляемая мощность (без подключения тестируемого источника), не более 150 ВА
Рабочие условия эксплуатации:
-
• температура окружающей среды 20 ± 5 0С;
-
• относительная влажность 15% .. 80% без конденсации влаги.
Условия хранения:
-
• температура окружающей среды от минус10 0С до плюс 70 0С
-
• относительная влажность не более 70 %.
Габаритные размеры базового блока (600 .. 1800 Вт) не более, мм................... 483 х 177 х 445
Масса нагрузок:
-
• для нагрузок с максимальной мощностью 1200 Вт не более, кг
-
• для нагрузок с максимальной мощностью 1800 Вт не более, кг
-
• для нагрузок с максимальной мощностью 2400 Вт не более, кг
-
• для нагрузок с максимальной мощностью 3600 Вт не более, кг
-
• для нагрузок с максимальной мощностью 5400 Вт не более, кг
