Сведения о средстве измерений: 40228-08 Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность

Номер по Госреестру СИ: 40228-08
40228-08 Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность
(ТИИС)

Назначение средства измерений:
Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС № 01 ( далее по тексту - измерительная система, ИС) предназначена для измерений, для высокоскоростного многоканального сбора данных и протоколирования результатов измерений ускорений, сил, крутящих моментов, действующих в различных частях манекена, и смещений элементов конструкций манекена при испытаниях транспортных средств в соответствии с ГОСТ Р 41.94, ГОСТ Р 41.95 и ИСО 6487.

сертификация программного обеспечения
Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность
Рисунок № 1
Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность
Рисунок № 2
Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 127948
ID в реестре СИ - 350348
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ФГУП "ЦНИ автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ФГУП "ЦНИ автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40228-08

Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность, ТИИС
ФГУП "ЦНИ автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") (РОССИЯ г.Москва)
ОТ
1 год
47076-11

Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность, ТИИС-02
ФГУП "ЦНИ автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") (РОССИЯ г.Москва)
ОТ
1 год

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

  • БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
  • ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
  • ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
  • ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
  • ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
  • ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
  • РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
  • СИ БИОАНАЛИЗА
  • СИ В СИСТЕМАХ СВЯЗИ
  • СИ ДЛЯ НАНОИНДУСТРИИ
  • СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
  • СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
  • СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
  • СИ СЛУЖБ ЭКОЛОГИИ
  • СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
  • СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
  • ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист эксплуатационной документации типографическим способом.


Сведения о методиках измерений


Нормативные и технические документы

ГОСТ 8.137-84 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении.

МИ 2060-90 ГСИ Государственная поверочная схема для средств измерений длины в диапазоне Г10'5 ...50 м и длин волн в диапазоне 0,2...50 мкм.

ГОСТ 8.065-85 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы.

ГОСТ Р 8.541-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы.

ИСО 6487-80 Техника измерений в испытаниях на столкновение. Аппаратура.

ГОСТ Р 41.95-99 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении защиты водителя и пассажиров в случае бокового столкновения.

ГОСТ Р 41.94-99 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении защиты водителя и пассажиров в случае лобового столкновения.

Техническая документация фирм - изготовителей.

Поверка

Поверка ИС осуществляется в соответствии с методикой поверки, изложенной в эксплуатационной документации: «Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность. Руководство по эксплуатации. И37.052.015-2006 РЭ» и согласованной с ФГУ «Ростест-Москва» в 2008 г.

Межповерочный интервал 1 год.

Основное оборудование для поверки:

  • 1.  Установка ударная поверочная УУП-1 первого разряда по ГОСТ 8.137 -84;

  • 2.  Машина образцовая силоизмерительная ОСМ 2-5 второго разряда по ГОСТ 8.065 -85;

  • 3.  Машина моментоизмерительная ОММ-2500, ПГ ± 0,1 %;

  • 4.  Штангенциркуль ШЦ-1-150-0,1, ПГ ± 0,1 мм.

  • 5.  Спецприспособление КМД.

  • 6.  Меры длины концевые плоскопараллельные набор №1 по ГОСТ 9038-90  4

разряда по МИ 2060-90.


Заключение

Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС № 01 утверждена с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечена в эксплуатации согласно поверочным схемам.


ТИПА СРЕДСТВ ИЗМЕРЕНИИ

СОГЛАСОВАНО

Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС), http://oei-analitika.ru

Руководитель ГЦИ СИ -

Зам. Генерального директора

ФГУ «РОСТЕСТ- Москва»

Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС), http://oei-analitika.ru
Внешний вид. Система измерительная для измерений при испытаниях транспортных средств на пассивную безопасность (ТИИС), http://oei-analitika.ru

« $3 » L2________2008 г

Внесена в Государственный реестр средств измерений

Регистрационный №      &

Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС

Изготовлена ФГУП “ НАМИ” , 125438, г. Москва ул. Автомоторная, дом 2, зав. № 01.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС № 01 ( далее по тексту - измерительная система, ИС) предназначена для измерений, для высокоскоростного многоканального сбора данных и протоколирования результатов измерений ускорений, сил, крутящих моментов, действующих в различных частях манекена, и смещений элементов конструкций манекена при испытаниях транспортных средств в соответствии с ГОСТ Р 41.94, ГОСТ Р 41.95 и ИСО 6487.

ТИПА

Измерительная система обеспечивает измерение и протоколирование результатов измерений ускорений центра тяжести головы в трёх взаимно перпендикулярных направлениях; сил сжатия таза, грудной клетки сбоку и бедра; сил сжатия и растяжения соединения «голова шея»; сил сжатия, растяжения и крутящих моментов голени; смещений грудной клетки, рёбер и колена. В зависимости от назначения измерительные каналы системы подразделяются на каналы определённого типа. Типы каналов, их условные обозначения и количество входных каналов АЦП указаны в таблице 1.

Примечание: В измерительных каналах системы применяются первичные преобразователи типа 7231С-750 TS и типа 7264В-2000 производства фирмы «ENDEVCO» США, а также типа 1716А, типа 2121 А, типа 1584А, типа 2631 и типа 3096А производства фирмы Robert A. Denton, Inc (США). Программное обеспечение NANODAS64L производства фирмы «ЕМЕ Corp» (США).

Обозначение канала

Назначение канала

Количество каналов АЦП

«ИУс-1/1»

Измерение ускорения в центре тяжести головы по осям X, Y, Z

6

«ИУс-1/2»

Измерение ускорения в центре тяжести головы по осям X, Y, Z

3

«ИСл-1»

Измерение сил, действующих в «соединении голова - шея» по осям X, Y, Z

6

«ИСл-2»

Измерение силы сжатия бедра по оси X

4

«ИСл-3»

Измерение силы сжатия и растяжения голени по оси Z

4

«ИСл-4»

Измерение силы бокового сжатия грудной клетки по оси Y

3

«ИСл-5»

Измерение силы сжатия таза по оси Y

1

«ИМо-1»

Измерение крутящих моментов, действующих в соединении «голова - шея» относительно осей X, Y, Z

6

«ИМо-2»

Измерение крутящих моментов, действующих в верхней и нижней части голени относительно осей X, Y

6

«ИСм-1»

Измерение смещения грудной клетки

2

«ИСм-2»

Измерение смещения голени

4

«ИСм-3»

Измерение смещения ребра

3

Конструктивно измерительная система представляет собой комплекс технических средств, состоящий из первичных преобразователей; блока промежуточных измерительных преобразователей, в состав которого входят аналого-цифровые преобразователи и накопители информации, поступающей от первичных преобразователей (далее по тексту - блок преобразователей); персонального компьютера с программным обеспечением NANODAS64L.

Первичные преобразователи (датчики) предназначены для измерения физической величины, характеризующей определённое состояние манекена, и преобразование её в электрический сигнал. По принципу действия первичные преобразователи подразделяются на датчики пьезорезистивного типа (измерение сил, крутящих моментов и ускорений) и датчики потенциометрического типа (измерение смещения). Все датчики идентифицированы по назначению: месту установки в соответствующих узлах манекена, амплитудному и частотному диапазонам. Некоторые типы датчиков предназначены для измерений только одной физической величины (типа Model 7231С-750 TS и Model 7264В-2000 - для измерения ускорения, типа Model 2121 A, Model 2631, Model 3096А - для измерения силы сжатия бедра по оси X, типа «потенциометр» - для измерения смещений грудной клетки, ребра и голени); все они являются одноканальными. Другие типы датчиков предназначены для измерения нескольких физических величин (типа Model 1716А - для измерения сил и моментов; типов 1583 и 15 84А - для измерения сил и моментов голени). Выходные сигналы всех датчиков являются аналоговыми.

Состав каналов ИС с типами и номерами применяемых датчиков приведен в таблице 2.

№№ п/п

Обозначение канала

Тип преобразователя (датчика)

Номер датчика

Номер канала в блоке промежуточных преобразователей

1

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16028

01

2

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16073

02

3

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16062

03

4

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16007

35

5

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16084

36

6

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16049

37

7

ИУс-1/2

Датчик типа Model 7264В-2000

В17842

01

8

ИУс-1/2

Датчик типа Model 7264В-2000

В18012

02

9

ИУс-1/2

Датчик типа Model 7264В-2000

В18015

03

10

ИСл-1

Датчик типа Model 1716А

1118

04

11

ИСл-1

Датчик типа Model 1716А

1118

06

12

ИСл-1

Датчик типа Model 1716А

1117

38

13

ИСл-1

Датчик типа Model 1716А

1117

40

14

ИСл-2

Датчик типа Model 2121А

1040

17

15

ИСл-2

Датчик типа Model 2121А

1043

18

16

ИСл-2

Датчик типа Model 2121А

1038

51

17

ИСл-2

Датчик типа Model 2121А

1044

52

18

ИСл-3

Датчик типа Model 15 84А

633

15

19

ИСл-3

Датчик типа Model 1584А

632

49

20

ИСл-4

Датчик типа Model 2631

1081

09

2

ИСл-4

Датчик типа Model 2631

1082

10

22

ИСл-4

Датчик типа Model 2631

1083

11

23

ИСл-5

Датчик типа Model 3096А

262

12

24

ИМо-1

Датчик типа Model 1716А

1118

08

25

ИМо-1

Датчик типа Model 1716А

1117

42

26

ИМо-2

Датчик типа Model 1583

691

11

27

ИМо-2

Датчик типа Model 1583

691

12

28

ИМо-2

Датчик типа Model 1584А

633

13

29

ИМо-2

Датчик типа Model 1583

690

45

30

ИМо-2

Датчик типа Model 1583

690

46

31

ИМо-2

Датчик типа Model 1584А

632

47

32

ИСм-1

Датчик-потенциометр смещения грудной клетки

без номера

10

33

ИСм-1

Датчик- потенциометр смещения грудной клетки

без номера

44

34

ИСм-2

Датчик - потенциометр смещения колена

без номера

19

35

ИСм-2

Датчик - потенциометр смещения колена

без номера

20

36

ИСм-2

Датчик - потенциометр смещения колена

без номера

53

37

ИСм-2

Датчик - потенциометр смещения колена

без номера

54

38

ИСм-3

Датчик - потенциометр смещения ребра

44704G

04

39

ИСм-3

Датчик - потенциометр смещения ребра

44702G

05

40

ИСм-3

Датчик - потенциометр смещения ребра

45036G

06

Блок промежуточных измерительных преобразователей предназначен для: -электрического питания датчиков;

-усиления сигналов, поступающих от датчиков;

-аналогово-цифрового преобразования сигналов и регистрации их в собственной памяти блока.

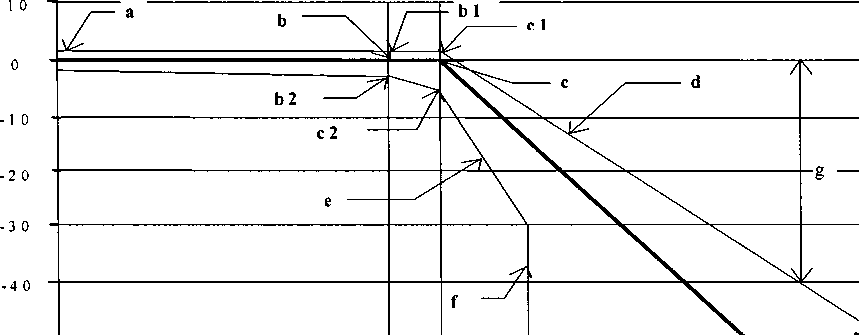

Перед аналогово-цифровым преобразованием в блоке промежуточных измерительных преобразователей выполняется аппаратурная фильтрация высокочастотной составляющей сигнала, обеспечивающая бесперебойную работу аналогово-цифрового преобразователя. Конструктивно блок промежуточных измерительных преобразователей выполнен в виде блока, с расположенными на одной из его сторон электрическими разъёмами для присоединения источников питания, выходных кабелей датчиков и интерфейсных кабелей персонального компьютера. Внутри имеется 64 независимых идентичных измерительных канала, выполняющих указанные выше функции.

Персональный компьютер с установленным программным обеспечением NANODAS64L предназначен для настройки функциональных параметров блока преобразователей: введение и извлечение из блока преобразователей измерительной информации и обработки её с целью расчёта требуемых параметров и характеристик манекена. Программное обеспечение этих расчётов не входит в комплектацию данной измерительной системы.


В комплект измерительной системы для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС № 01 входят:

  • - первичные преобразователи (датчики), указанные в таблице 5;

  • - блок промежуточных измерительных преобразователей;

  • - комплект соединительных кабелей;

  • - комплект интерфейсных кабелей;

  • - персональный компьютер типа PS/АТ с операционной системой Windows 95/98/NT;

  • - программное обеспечение «NANODAS64L»;

  • - руководство по эксплуатации «Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС. Руководство по эксплуатации. И37.052.015-2006 РЭ»;

  • - формуляр «Измерительная система для измерений при испытаниях транспортных средств на пассивную безопасность ТИИС. Формуляр. И37.052.015-2006 ФО».

Таблица 5

№№

п/п

Обозначение канала

Тип преобразователя (датчика)

Номер датчика

Номер канала АЦП в блоке промежуточных преобразователей

1

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16028

01

2

ИУс-1/1

Датчик типа Model 7231С-750 TS

С16073

02

3

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16062

03

4

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16007

35

5

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16084

36

6

ИУс-1/1

Датчик типа Model 7231 С-750 TS

С16049

37

7

ИУс-1/2

Датчик типа Model 7264В-2000

В17842

01

8

ИУс-1/2

Датчик типа Model 7264В-2000

В18012

02

9

ИУс-1/2

Датчик типа Model 7264В-2000

В18015

03

10

ИСл-1

Датчик типа Model 1716А

1118

04

11

ИСл-1

Датчик типа Model 1716А

1118

06

12

ИСл-1

Датчик типа Model 1716А

1117

38

13

ИСл-1

Датчик типа Model 1716А

1117

40

14

ИСл-2

Датчик типа Model 2121А

1040

17

15

ИСл-2

Датчик типа Model 2121А

1043

18

16

ИСл-2

Датчик типа Model 2121А

1038

51

17

ИСл-2

Датчик типа Model 2121А

1044

52

18

ИСл-3

Датчик типа Model 1584А

633

15

19

ИСл-3

Датчик типа Model 15 84А

632

49

20

ИСл-4

Датчик типа Model 2631

1081

09

2

ИСл-4

Датчик типа Model 2631

1082

10

22

ИСл-4

Датчик типа Model 2631

1083

И

23

ИСл-5

Датчик типа Model 3096А

262

12

24

ИМо-1

Датчик типа Model 1716А

1118

08

25

ИМо-1

Датчик типа Model 1716А

1117

42

26

ИМо-2

Датчик типа Model 1583

691

11

27

ИМо-2

Датчик типа Model 1583

691

12

28

ИМо-2

Датчик типа Model 1584А

633

13

№№ п/п

Обозначение канала

Тип преобразователя (датчика)

Номер датчика

Номер канала АЦП в блоке промежуточных преобразователей

29

ИМо-2

Датчик типа Model 1583

690

45

30

ИМо-2

Датчик типа Model 1583

690

46

31

ИМо-2

Датчик типа Model 1584А

632

47

32

ИСм-1

Датчик- потенциометр смещения грудной клетки

без номера

10

33

ИСм-1

Датчик- потенциометр смещения грудной клетки

без номера

44

34

ИСм-2

Датчик - потенциометр смещения колена

без номера

19

35

ИСм-2

Датчик - потенциометр смещения колена

без номера

20

36

ИСм-2

Датчик - потенциометр смещения колена

без номера

53

37

ИСм-2

Датчик - потенциометр смещения колена

без номера

54

38

ИСм-3

Датчик - потенциометр смещения ребра

44704G

04

39

ИСм-3

Датчик - потенциометр смещения ребра

44702G

05

40

ИСм-3

Датчик - потенциометр смещения ребра

45036G

06


  • 1 Сведения о диапазонах измерений, частотных диапазонах и количествах каналов для каждого типа каналов приведены в таблице 3.

Таблица 3

Обозначение

канала

Верхний предел измерения

Класс частот по ИСО 6487

Количество каналов АЦП

ИМо-1

100 Н м

600

6

ИМо-2

200 Н м

600

6

ИСл-1

5 кН

1000

6

ИСл-2

10 кН

600

4

ИСл-3

10 кН

600

4

ИСл-4

5 кН

600

3

ИСл-5

10 кН

600

1

ИСм-1

90 мм

180

2

ИСм-2

25 мм

180

4

ИСм-3

65 мм

180

3

ИУс-1/1

1960 м/с1 2 (200 g)

1000

6

ИУс-1/2

1960 м/с1 (200 g)

1000

6

FL                          Fh Fn                                 F, Гц

частота

Рисунок 1 -Условное изображение обобщённой амплитудно-частотной характеристики измерительного канала.

Таблица 4 - Параметры амплитудно-частотных характеристик для классов частот по ИСО 6487 (по рисунку 1)

Класс частот по

ИСО

6487

Fl, Гц

FH, Гц

Fn, Гц

а, дБ

bi.

Ьг, дБ

С|. дБ

С2, дБ

d, дБ

е, дБ/окт

f, дБ/окт

g, дБ

«180»

0,1

180

300

±0,5

±0,5

-1

±0,5

4

-0,5

-24

СО

-40

«600»

0,1

600

1000

±0,5

±0,5

-1

±0,5

4

-0,5

-24

со

-40

«1000»

0,1

1000

1650

±0,5

±0,5

-1

±0,5

4

-0,5

-24

со

-40

  • 4 Относительный коэффициент поперечного преобразования («поперечная чувствительность» по ИСО 6487): не более ± 5 % (± 0,6 дБ).

  • 5 Нелинейность амплитудной характеристики («линейная ошибка» по ИСО 6487) каждого канала не более ±2,5 %(± 0,2 дБ) от диапазона измерений.

  • 6 Питание компонентов ИС производится:

  • - датчиков от внутреннего источника блока промежуточных измерительных преобразователей;

  • - блока промежуточных измерительных преобразователей, аналого-цифровых преобразователей и вычислительного процессора от аккумулятора +(10 + 14) В или сетевого питания 220-22+33 В, частота- 50 Гц ±1 Гц;

  • - персонального компьютера от сетевого питания 220 В, 50 Гц.

  • 7 Габаритные и конструктивные размеры и массы всех составных частей ИС - по спецификации изготовителя.

  • 8 Условия эксплуатации ИС: Температура +(22±5)°С.

  • 9 Назначенный ресурс ИС: не менее 10 лет.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
