Номер по Госреестру СИ: 39902-08
39902-08 Имитаторы трехфазных токов
("ИТТ-2")
Назначение средства измерений:
Имитаторы трехфазных токов «ИТТ-2» предназначены для воспроизведения сигналов, пропорциональных токам утечки вводов трансформаторов в трехфазных электрических сетях с номинальной частотой 50/60 Гц.
Внешний вид.
Имитаторы трехфазных токов
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 08.02.2029
Номер записи -
ID в реестре СИ - 349950
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, ИТТ-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
Страна - РОССИЯ
Населенный пункт - Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 30
Выдано извещений - 1
Кол-во периодических поверок - 18
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1748 от 2023.08.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№196 от 2019.02.08 О продлении срока действия свидетельств об утверждении типа
№2825 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Имитаторы трехфазных токов ("ИТТ-2")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19990-10 06.12.2029 |
Анализаторы вибрации двухканальные, "Диана-2М" Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр») (РОССИЯ Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки) |
ОТ |
1 год |
|
39901-08 08.02.2029 |
Системы измерительные, "R1500/6" Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр») (РОССИЯ Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки) |
ОТ |
1 год |
|
39902-08 08.02.2029 |
Имитаторы трехфазных токов, "ИТТ-2" Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр») (РОССИЯ Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки) |
ОТ |
1 год |
|
41580-09 02.10.2024 |
Приборы управления балансировочным стендом, "SSB" Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр») (РОССИЯ Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки) |
ОТ |
1 год |
|
81158-20 31.12.2025 |
Приборы беспроводные для измерения вибраций , ViBlock Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр») (РОССИЯ Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки) |
ОТ МП |
2 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Имитаторы трехфазных токов ("ИТТ-2")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 5 | 1 | 0 | 5 | 1 | 5 | 0 | 5 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 13 | 2 | 0 | 13 | 0 | 11 | 0 | 11 | |
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ДИМРУС" (RA.RU.314567) | 3 | 1 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Имитаторы трехфазных токов ("ИТТ-2")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
4317 | 4317 |
Программное обеспечение
Встроенное программное обеспечение (ПО) (itt.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования имитатора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики имитаторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) имитаторов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО «RStend» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с имитатора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
itt.sim |
1.02 |
0A0243FF |
CRC-32 |
|
«RStend» (Внешнее) |
RStend.exe |
2.0 |
9569A93F |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений - «А».
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель имитатора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации 4225-033-12025123-2006 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к имитаторам трехфазных токов «ИТТ-2»-
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин . Общие технические условия».
-
2 ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины , меди и никеля. Общие технические требования и методы испытаний ».
-
3 ТУ 4225-033-12025123-2006 «Имитаторы трехфазных токов «ИТТ -2». Технические условия».
Поверка
Поверкаосуществляется по документу МП 55-262-2008 «ГСИ. Имитатор трехфазных токов «ИТТ-2». Методика поверки», утвержденному ФГУП «УНИИМ» 30 сентября 2008 г.
Основные средства поверки: вольтметр универсальный цифровой GDM-8246 (г.р. № 3429507); осциллограф цифровой TDS 3032 (г.р. № 19295-00).
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр » (ООО ПВФ «Вибро-Центр»)
Адрес: 614000, г. Пермь, ул. Пермская, 70, офис 401
Тел.: +7 (342) 212 84 74
Факс: +7 (342) 212 84 74
E-mail: vibrocenter@vibrocenter.ru
http://www.vibrocenter.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»).
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4.
Тел. 8 (343) 350 26 18; Факс 8 (343) 350 20 39; E-mail: uniim@uniim.ru.
Принцип действия имитатора трехфазных токов «ИТТ-2» (далее по тексту -«имитатор») состоит в формировании на выходных зажимах электрических сигналов тока, напряжения и сопротивления. Параметры сигналов задают в цифровом виде набором с клавиатуры имитатора или с помощью персонального компьютера, соединенного с имитатором по интерфейсу RS232. Цифровые коды преобразуют в аналоговую форму блоком формирования с помощью программы, поставляемой в комплекте с имитатором.
Имитатор обеспечивает воспроизведение электрических сигналов переменного тока, характерных для токов проводимости изоляции вводов трансформаторов, а также других сигналов, эквивалентных сигналам датчиков температуры объекта, влажности окружающего воздуха, тока нагрузки контролируемого трансформатора.
Имитатор обеспечивает формирование:
-
- двух трехфазных наборов переменного тока проводимости; общее количество сигналов - шесть;
-
- сигналов, эквивалентных электрическому сопротивлению терморезисторов RTD Платина 100 при заданных температурах; количество сигналов - три;
-
- сигналов переменного напряжения, пропорционального току нагрузки трансформатора; количество сигналов - три.
-
- сигналов влажности окружающего воздуха с датчика, напряжение которого определяется формулой:
V = 0,8380 + 0,031575 х H,
где V - воспроизводимый эквивалент напряжения датчика влажности, В;
Н - заданная влажность воздуха, %;
-
- сигналов имитации частичных разрядов.
Имитаторы предназначены для градуировки, калибровки и поверки при выпуске из производства и в эксплуатации средств измерений, применяемых для контроля изоляции вводов трансформаторов и другого оборудования энергообъектов.

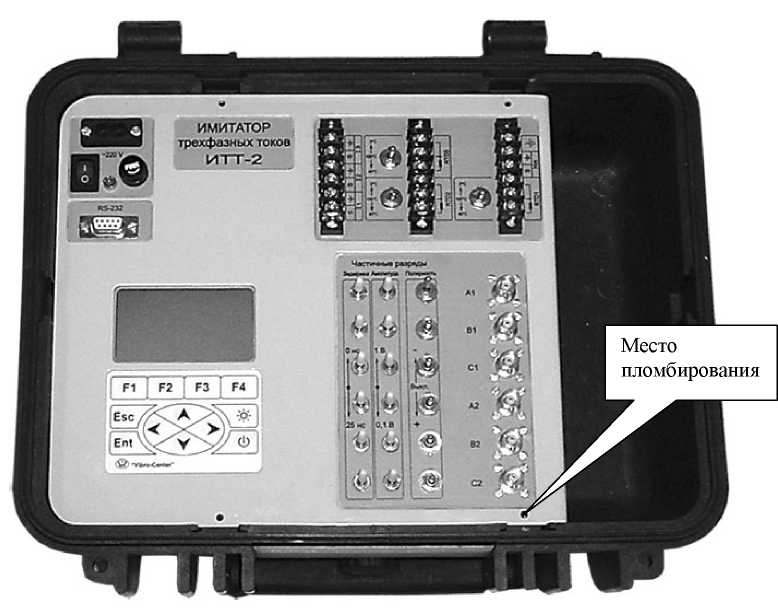

Рисунок 1 - Внешний вид имитаторов трехфазных токов «ИТТ-2»
В комплект имитатора входят составные части, принадлежности и документация , приведенные в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество, шт. |
|
Имитатор «ИТТ-2» (в чемодане-контейнере) |
1 |
|
Кабель сетевой, 220 В |
1 |
|
Кабели для подключения измерительных каналов |
13 |
|
Диск с ПО «RStend» |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
приведены в таблице 2.
Таблица 2 -
|
Характеристика |
Значение |
|
Диапазон воспроизведения тока проводимости изоляции, мА |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения тока проводимости изоляции, % |
± 2,0 |
|
Диапазон воспроизведения сигнала, пропорционального току нагрузки:
|
от 0 до 0,5 от 0 до 5 |
|
Пределы допускаемой приведенной погрешности воспроизведения сигнала, пропорционального току нагрузки, % |
± 2,0 |
|
Диапазон воспроизведения эквивалента сигналов датчика влажности:
|
от 0,8380 до 3,04825 от 0 до 70 |
|
Пределы допускаемой приведенной погрешности воспроизведения физического эквивалента сигналов датчика влажности, % |
± 2,0 |
|
Угол сдвига фаз, ° |
120 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, ° |
± 5,0 |
|
Эквивалент сигналов термопреобразователей сопротивления (Pt 100):
|
100; 115,5; 138,5 0; 40; 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения эквивалента сигналов термопреобразователей сопротивления (Pt 100), % |
± 2,0 |
|
Амплитуда напряжения повторяющихся частичных разрядов, В |
0,1; 1,0 |
|
Время задержки сигналов частичных разрядов, нс |
0; 25 |
|
Пределы допускаемой относительной погрешности воспроизведения амплитуды напряжения повторяющихся частичных разрядов, % |
± 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения времени задержки сигналов частичных разрядов, нс |
± 5 |
|
Габаритные размеры, мм |
(360±5)х(310±5)х(200±5) |
|
Масса, кг |
8±2 |
|
Электропитание |
сеть переменного тока напряжением 220±22 В, частотой 50±1 Гц |
|
Ток, потребляемый от сети электропитания при номинальном значении напряжения, А, не более |
0,5 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия применения:
|
от плюс 15 до плюс 25 от плюс 5 до плюс 40 90 при 25 °С; 70 при 30 °С и выше от 84 до 106,7 |
