Номер по Госреестру СИ: 39714-08
39714-08 Расходомеры ультразвуковые
(NivuChannel)
Назначение средства измерений:
Расходомеры ультразвуковые «NivuChannel», далее - расходомеры, предназначены для измерений скорости и уровня потока жидкости, определения объемного расхода и объема жидкости в напорных и безнапорных трубопроводах и каналах.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 6
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 7
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.01.2014
Номер записи - 127319
ID в реестре СИ - 349719
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, NivuChannel, -,
Производитель
Изготовитель - Фирма "NIVUS GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1053 от 2021.06.18 Об утверждении типов средств измерений
№1305 от 2021.07.12 О внесении изменений в сведения об утвержденном типе средств измерений
№107 от 2014.02.11 О внесении изменений в описание типа на расходомеры ультразвуковые" NivuChannel"
Наличие аналогов СИ: Расходомеры ультразвуковые (NivuChannel)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NIVUS GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22121-01 |
Счетчик жидкости ультразвуковой, OCM/DR Фирма "NIVUS GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
39714-08 01.01.2014 |
Расходомеры ультразвуковые, NivuChannel Фирма "NIVUS GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41981-09 25.11.2024 |
Расходомеры ультразвуковые, OCM F и PCM F Фирма "NIVUS GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
75824-19 20.08.2024 |
Расходомеры, Nivus Фирма "NIVUS GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
78741-20 15.07.2025 |
Расходомеры радарные, Nivus Фирма "NIVUS GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Расходомеры ультразвуковые (NivuChannel)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 12 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры ультразвуковые (NivuChannel)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8991 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 8991 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 8991 |
|
ФБУ Пермский ЦСМ Пермский край |
10528 | 8991 |
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
** идентификация производится по номеру версии.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» согласно МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик
|
Таблица 1 | ||||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
NivuChannel |
NOM (NivuChannel) |
V2.18, DSP 5.16 |
*закрыт производителем |
- |
|
NivuChannel |
NIVUSOFT |
2.2.1717.0 |
**- |
- |
*встроенное ПО устанавливается на производстве и не имеет внешнего доступа
Знак утверждения типа
Знак утверждения типананосят на эксплуатационную документацию типографским способом и на вычислитель расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Расходомеры ультразвуковые «NivuChannel». Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым «NivuChannel
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется в соответствии с документом МП 2550-0090-2009 “Расходомеры
ультразвуковые «NivuChannel» фирмы «NIVUS GmbH», Германия. Методика поверки”, утвержденным ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 14.10. 2009 г.
Основные средства поверки:
установка расходомерная эталонная с погрешностью воспроизведения расхода не более ± 0,3% и наибольшим расходом 400 м3/ч;
установка уровнемерная с верхним пределом измерений 15 м и погрешностью ± 1 мм ;
рулетка измерительная металлическая , L= 20 м 2- го класса точности по ГОСТ 7502-98.
Изготовитель
Компания «NIVUS GmbH». Адрес: 75031 Eppingen, Германия.
Телефон: +49 (0) 72 62 / 91 91 - 0, Факс: +49 (0) 72 62 / 91 91 - 29.
E-mail: info@nivus.de
Заявитель
ООО «ТАРИС»
Адрес: 111141, г. Москва, ул. Плеханова, д.7, стр.1
(495) 223-25-18
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru,
В основу принципа действия расходомеров положен метод измерений скорости и уровня потока измеряемой среды.
Скорость потока жидкости измеряется ультразвуковым методом, основанным на определении времени прохождения короткого ультразвукового импульса по и против потока.
Расходомер состоит из вычислителя, как минимум пары ультразвуковых преобразователей и датчика уровня.
Ультразвуковые преобразователи располагаются на противоположных сторонах трубопровода (канала) под некоторым углом. К вычислительному блоку расходомера можно подключить две пары ультразвуковых преобразователей, а через специальный адаптер (поставляется по заказу) до 8 пар (количество применяемых пар ультразвуковых преобразователей зависит от размеров канала и характера течения потока жидкости).
Расходомер может работать при частично или полностью заполненном трубопроводе.
Уровень потока жидкости в трубопроводе (канале) измеряется:
-внешним гидростатическим датчиком уровня (подключается через адаптер);
-внешним ультразвуковым датчиком уровня (подключаются через адаптер).
В вычислителе расходомера измерительная информация преобразуется в значения измеряемых величин (геометрические параметры трубопровода вводятся с клавиатуры вычислителя):
-средней скорости потока жидкости;
-уровня жидкости (потока жидкости) в трубопроводе (канале);
-расхода жидкости;
-суммарного объема жидкости.
Измерительная информация отображается на жидкокристаллическом дисплее вычислителя (графический дисплей 128х128 пикселей), может быть записана во внешнюю карту памяти и передаваться на ПК (персональный компьютер) по каналу связи в стандарте Modbus (TCP), GPRS модем (по заказу), кроме того, имеются аналоговые выходы измерительной информации (0(4)-20 mA) и 5 релейных выходов (нагрузка контактов до 2А при напряжении 220 В переменного тока).
С помощью сервисной программы “NivuDat V 2.0” под управлением операционной системы Windows XP /Windows 2000 можно быстро и наглядно представить данные в виде таблиц и графиков. Также программа предлагает такие дополнительные средства управления данными, как экспорт данных, усредняющие функции, вывод максимального и минимального значений, выбор места проведения измерений и т. д.
При установке датчика скорости и уровня в трубопроводе необходимо соблюдать требования к длинам прямых участков и минимальному уровню жидкости, изложенные в технической документации фирмы - изготовителя.
Внешний вид расходомеров приведен на рисунке 1 (блок управления)
Место пломбирования
HQQ йыа
«os
5п°
Рисунок 1

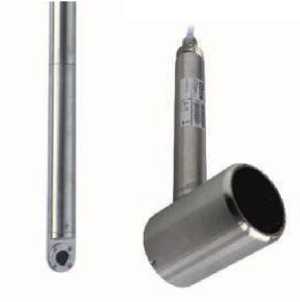

На рисунке 2 показаны трубный и клиновидный датчики скорости для напорных труб

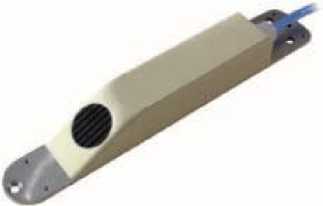

Датчики скорости для самотечных лотков и открытых каналов на показаны на рисунке 3
Рисунок 3
Варианты внешних ультразвуковых датчиков уровня показаны на рисунке 4
Рисунок 4

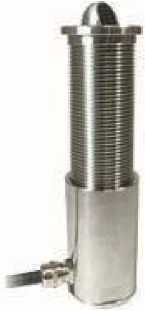

Варианты гидростатических датчиков уровня показаны на рисунке 5
Рисунок 5
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений скорости потока жидкости, м/с |
от минус 15 до минус 0,05 от 0,05 до 15 |
Пределы допускаемой относительной погрешности при измерении средней скорости потока жидкости, %:
|
в диапазоне скоростей от |0,05| до |0,5| м/ с; |
±0,5/V, где V- значение скорости потока |
|
в диапазоне скоростей от | 0,5 | до | 15 | м / с |
жидкости, м/с ±1 |
|
Диаметр условного прохода (Ду) трубопровода, м |
от 0,2 до 12 |
|
Ширина открытого канала, м |
от 0,5 до 40 |
*Верхние значения пределов измерений уровня жидкости
|
гидростатическим датчиком уровня, м |
1, 2, 4, 6, 10, 20 |
|
Пределы допускаемой приведенной погрешности при измерении уровня жидкости гидростатическим датчиком, % |
± 0,25 |
*Диапазоны измерений уровня жидкости активным надводным
|
ультразвуковым датчиком уровня, м |
0,2-3 /0,3-6 /0,3-10 |
|
Пределы допускаемой приведенной погрешности при измерении уровня жидкости активным надводным ультразвуковым датчиком уровня, % |
± 0,25 |
Пределы допускаемой относительной погрешности при определении расхода и объема жидкости в диапазоне скорости, %:
|
Безнапорные трубопроводы: |
± (0,5/У+0,25П/Н) |
|
от |0,05| до |0,5| м/с; от |0,5| до |15| м/с |
± (1+0,25П/Н), где: П - значение верхнего предела измерений уровня, м; Н - значение уровня, м |
Напорные трубопроводы:
|
от |0,05| до |0,5| м/с; от |0,5| до |15| м/с |
± 0,5/V ± 1 |
|
Напряжение питания, В: переменного тока; постоянного тока |
100-240, (47-63) Гц 24 ±15 % |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры вычислителя (длина, высота, ширина), мм |
250; 312; 185 |
|
Масса вычислителя, кг |
не более 2,9 |
|
Диапазон температуры измеряемой среды, оС: для ультразвуковых преобразователей; для гидростатического датчика уровня; для ультразвукового датчика уровня (окружающего воздуха) |
от минус 20 до 50 от минус 40 до 125 от минус 25 до 60 |
|
Диапазон рабочих температур окружающего воздуха вычислителя, оС |
от минус 20 до 50 |
|
Относительная влажность окружающего воздуха, % |
до 90 (без конденсации) |
|
Наибольшее давление измеряемой среды , МПа |
от 1,6 до 8* |
|
Степень влагозащиты с закрытой верхней крышкой |
IP67 |
|
Средняя наработка на отказ, ч |
62000 |
|
Средний срок службы, лет |
10 |
Примечание: * выбираются по заказу.
