Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Термометры выполнены в виде стеклянной цилиндрической оболочки с зауженной нижней частью и резервуаром, заполненным ртутью, к которому присоединена капиллярная трубка. В оболочку вмонтирована шкала, изготовленная из стекла молочного цвета.

На нижней части термометров ТН1М и ТН3 закреплены стальные гильзы.

Модификации и исполнения термометров отличаются нормированными значениями диапазонов измерений, пределами допускаемой абсолютной погрешности, ценой деления шкалы, габаритными размерами и массой.

Фотографии общего вида термометров стеклянных для испытаний нефтепродуктов представлены на рис. 1 - 4.

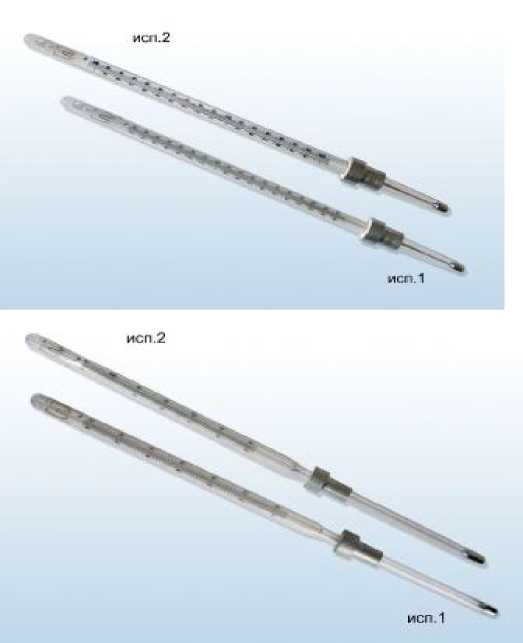

Рис. 1-2 Термометры ТН1 М, ТН3

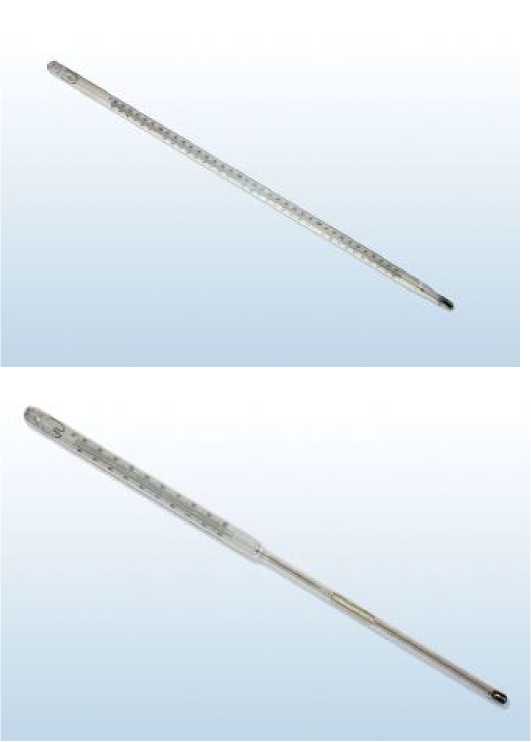

Рис.3-4 Термометры ТН6М, ТН7М

Термометр стеклянный для испытаний нефтепродуктов ТН1М, ТН3, ТН6М, ТН7М - 1 шт. (исполнение и типоразмер в соответствии с заказом).

Паспорт - 1 экз.

Футляр - 1 шт.

• 1. Диапазоны измеряемых температур, °С:

• - для термометров ТН1М (в зависимости от исполнения) - от 0 до плюс 170, от плюс 130 до плюс 300;

• - для термометров ТН3 (в зависимости от исполнения) - от 0 до плюс 60, от плюс 50 до 110;

• - для термометров ТН6М (в зависимости от исполнения) - от минус 30 до плюс 60;

• - для термометров ТН7М (в зависимости от исполнения) - от 0 до плюс 360.

• 2. Цена деления шкалы, °С:

• - для термометров ТН3 - 0,5;

• - для термометров ТН1М, ТН6М, ТН7М - 1.

• 3. Пределы допускаемой абсолютной погрешности:

• - для термометров ТН3, ТН6М: ± 1 °С;

• - для термометров ТН1М, ТН7М (от 0 до плюс 100 °С) ± 1 °С;

• - для термометров ТН1М, ТН7М (от плюс 100 до 200 °С) ± 2 °С;

• - для термометров ТН1М, ТН7М (от плюс 200 до 300 °С) ± 3 °С;

• - для термометров ТН7М (от плюс 300 до плюс 360 °С) ± 4 °С.

• 4 Габаритные размеры, мм, не более:

• - для термометров ТН1М: 16*16*255;

• - для термометров ТН3:   12* 12*260;

• - для термометров ТН6М: 10*10*310;

• - для термометров ТН7М: 7*7*360.

• 5 Масса, кг, не более: 0,08.
