Номер по Госреестру СИ: 38693-08
38693-08 Машины силоизмерительные
(СЗМ)
Назначение средства измерений:
Машины силоизмерительные СЗМ механические рычажные (в дальнейшем - СЗМ) предназначены для воспроизведения и измерения силы при градуировке, калибровке и поверке взвешивающих устройств.

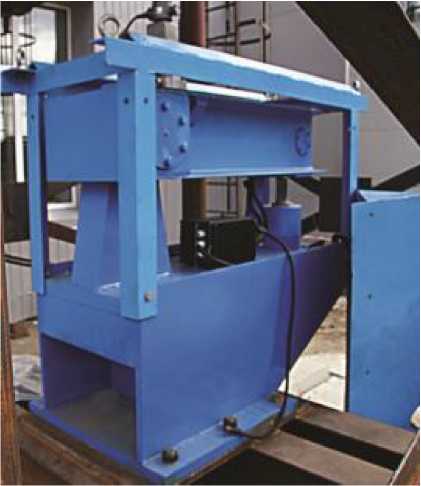

Внешний вид.
Машины силоизмерительные
Рисунок № 1
Внешний вид.
Машины силоизмерительные
Рисунок № 2
Внешний вид.
Машины силоизмерительные
Рисунок № 3
Программное обеспечение
СЗМ работают под управлением прикладного встроенного программного обеспечения (далее - ПО), установленного в контроллере взвешивания КВ-03.
Программное обеспечение СЗМ реализует выполнение следующих функций:
- прием и обработку сигнала с тензодатчика ;
- возможность задания алгоритма нагружения, количества ступеней нагружения, скорости перемещения стрелы;
- отображение текущего значения создаваемого усилия на индикационной панели контроллера взвешивания;
- управление электроприводом силозадающего модуля в соответствии с алгоритмом работы СЗМ;
- запуск/останов нагружения СЗМ по команде оператора "ПУСК "/"СТОП";
- выдачу аварийных сигналов на индикационную панель контроллера взвешивания при возникновении нештатных ситуаций.
ПО СЗМ является метрологически значимым (разделение отсутствует). Идентификационные данные ПО СЗМ приведены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификационные данные (если имеются) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
СЗМ-05 |
10 |
- |
- |
- |
СЗМ-10 |
Метрологические характеристики СЗМ нормированы с учетом влияния ПО.
Для защиты ПО СЗМ реализован алгоритм авторизации пользователей. Уровень защиты ПО СЗМ от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - "С".
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, закрепленную на корпусе СЗМ, и на титульный лист руководства по эксплуатации и формуляра типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в документе ОФТ.20.344.00.00.00.00 РЭ Машина силоизмерительная СЗМ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на машины силоизмерительные СЗМ
ГОСТ 25864-83 «Машины силоизмерительные образцовые 2-го разряда. Общие технические требования».
ГОСТ 14017-68 «ГСИ. Машины силоизмерительные образцовые 2-го разряда. Методы и средства поверки».
ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
ТУ 4273-344-20885897-2007 «Машины силоизмерительные СЗМ. Технические условия».
ТУ 4274-269-20885897-2004 «Контроллер взвешивания КВ-03. Технические условия».
Поверка
Поверка осуществляется по документу ОФТ.20.344.00.00.00.00 МП "Машина силоизмерительная СЗМ.Методика поверки", утвержденной ГЦИ СИ ФГУ "Томский ЦСМ" “ _20_ ” июня 2008 г.
Средства поверки - вторичный эталон единицы силы ВЭТ 32-1-85, пределы воспроизведения силы (2-100) кН, среднее квадратическое отклонение 0,0007 %, неисключенная систематическая составляющая погрешности 0,004 %.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК").
Юридический адрес: Россия, 634040, Томская обл., г. Томск, ул. Высоцкого, 33.
Почтовый адрес: Россия, 634040, Томская обл., г. Томск, ул. Высоцкого, 33.
Тел. (3822) 63-38-37, 63-39-54, тел./факс (3822) 63-38-41, 63-39-63.
E-mail: npp@mail.npptec.ru; Интернет http://www.npptec.ru.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Томской области" (ФБУ "Томский ЦСМ"). Регистрационный номер № 30113-08.
Юридический адрес: Россия, 634012, г. Томск, ул. Косарева, д.17а.
Тел. (3822) 55-44-86, факс (3822) 56-19-61, голосовой портал (3822) 71-37-17.
Е-mail: tomsk@tcsms.tomsk.ru; Интернет http://tomskcsm.ru
Конструктивно СЗМ представляет собой законченное стационарное устройство.
В состав СЗМ входят:
а) силозадающий модуль, состоящий из рамы (станины), электропривода (мотор-редуктор, преобразователь частоты), стрелы с датчиками предельного положения, узла крепления тензодатчика, тяги;
б) весоизмерительный модуль, состоящий из датчика весоизмерительного тензорезисторного (в дальнейшем - тензодатчик) с узлом встройки, контроллера взвешивания.
Принцип действия СЗМ заключается в воспроизведении силы и передачи ее величины на взвешивающее устройство с помощью силозадающего модуля. Усилие передается на тензодатчик, узел встройки которого соединен одним концом с силозадающим модулем, другим концом с взвешивающим устройством. Электрический сигнал с тензодатчика передается на контроллер взвешивания для аналого-цифрового преобразования, обработки и отображения результатов измерения силы на индикационной панели.
Управление СЗМ может осуществляться с панели шкафа управления или с помощью пульта местного управления, в зависимости от исполнения контроллера взвешивания.
СЗМ обеспечивает работу в автоматическом и ручном режимах.

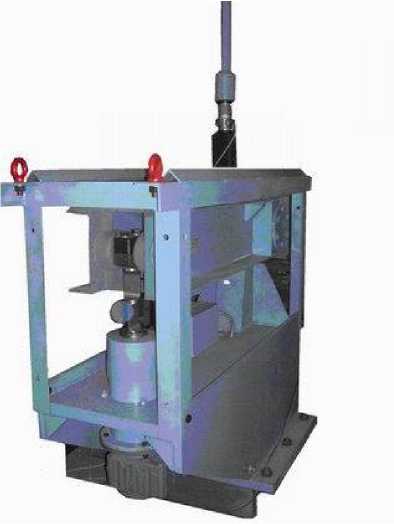

Общий вид СЗМ представлен на рисунке 1.
Рисунок 1 - Общий вид СЗМ
СЗМ имеет следующие модификации СЗМ - ХХ - Х.ХХ - ХХ
Обозначение машины силоизмерительной__________|
Наибольший предел воспроизведения силы, кН (т): 05 - 50 (5,0);
10 - 100 (10,0).__________________________________________________
Пределы допускаемой приведенной погрешности воспроизведения и измерения силы, % от наибольшего предела воспроизведения силы:
0.10 - ± 0,10;
0.25 - ± 0,25.____________________________________________________________
Конструктивное исполнение:
01 - с тензодатчиком для измерения силы растяжения;
02 - с тензодатчиком для измерения силы сжатия
и дополнительным узлом встройки.
В СЗМ используются датчики весоизмерительные тензорезисторные RTN:
-
- для модификаций СЗМ-05-0.10-ХХ, СЗМ-10-0.10-ХХ - RTN С3;
-
- для модификаций СЗМ-05-0.25-ХХ, СЗМ-10-0.25-ХХ - RTN 0.05.
Тип применяемых датчиков весоизмерительных тензорезисторных - RTN, производства фирмы "HBM" (Германия).
Тип применяемого контроллера взвешивания - КВ-03, производства ООО НПП "ТЭК" (г. Томск).

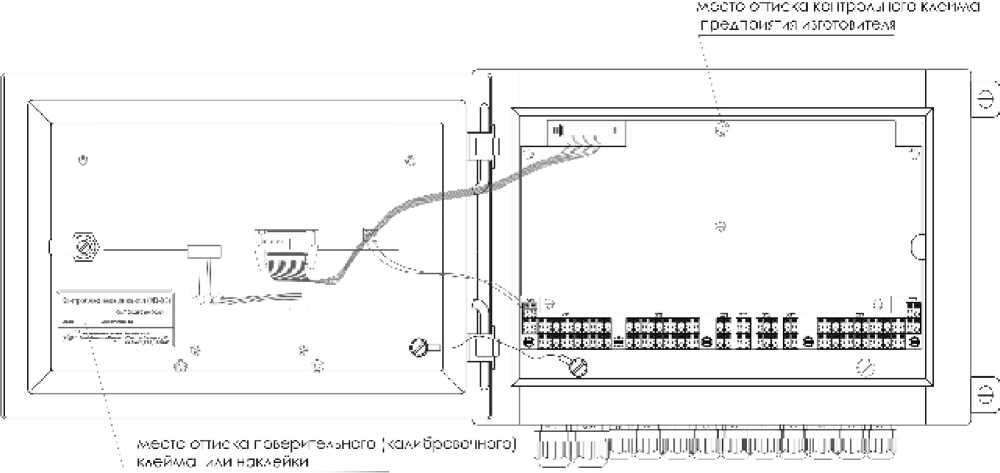

Пломбирование КВ-03 от несанкционированного доступа осуществляется в соответствии с эксплуатационной документацией. Оттиск контрольного клейма предприятия-изготовителя для контроллера взвешивания КВ-03 наносится на пломбировочную мастику, нанесенную на шляпку соединительного винта с пломбировочной чашкой на защитной панели внутри корпуса КВ-03, как показано на рисунке 2. Оттиск поверительного (калибровочного) клейма или голографическая наклейка наносится на наклейку с внутренней стороны крышки корпуса КВ-03.
■v-.octo отис<а kci itpoajI icro клеима г ред1 оигчя 4 зготов ителя
.vecTC олис<а гоьери-s.-.,нсго ;<ал.рбрсссчюгоI 'и i Ti 'ljj|[|. j'kl.l.lljl.l.Y.Ц'.ТНьк J-OH-i'lI Кл^ЙАЛа лли неклейки . J J- J Г—’■ ■ —■■—''
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм
Комплект поставки СЗМ соответствует таблице 3.
Таблица 3
Наименование |
Кол. |
1 Машина силоизмерительная СЗМ в составе: | |
1.1 Силозадающий модуль: |
1 |
- рама (станина); |
1 |
- электропривод (мотор-редуктор, преобразователь частоты); |
1 |
- стрела; |
1 |
- узел крепления тензодатчика; |
1 |
- тяга; |
1 |
- датчик предельного положения стрелы; |
2 |
- дублирующий датчик предельного положения стрелы* |
2** |
1.2 Весоизмерительный модуль: |
1 |
- датчик весоизмерительный тензорезисторный RTN с узлом встройки; |
1 |
- контроллер взвешивания КВ-03 |
1 |
1.3 Шкаф управления*** или пульт местного управления ПМУ*** |
1 |
1.4 Шкаф электротехнический (силовой)*** |
1 |
2 Комплект эксплуатационной документации в составе: | |
2.1 Машина силоизмерительная СЗМ. Руководство по эксплуатации |
1 |
2.2 Машина силоизмерительная СЗМ. Методика поверки |
1 |
2.3 Машина силоизмерительная СЗМ. Формуляр |
1 |
2.4 Датчики весоизмерительные тензорезисторные RTN. Руководство по установке |
1 |
2.5 Мотор-редуктор. Техническое описание |
1 |
2.6 Мотор-редуктор. Паспорт |
1 |
2.7 Преобразователь частоты. Руководство по эксплуатации**** |
1 |
2.8 Датчик положения. Паспорт |
1 |
2.9 Контроллер взвешивания КВ-03. Комплект эксплуатационной документации:
|
1 |
3 Копия свидетельства об утверждении типа средств измерений |
1 |
Примечания: * Устанавливается дополнительно, по согласованию с заказчиком. ** Количество согласовывается с заказчиком. | |
*** Комплектность оборудования и документации определяется проектом или договором | |
поставки. | |
**** Поставляется по требованию заказчика. |
Основные метрологические и технические характеристики СЗМ приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |||
СЗМ-05-0.10-ХХ |
СЗМ-05-0.25-ХХ |
СЗМ-10-0.10-ХХ |
СЗМ-10-0.25-ХХ | |
1 Наибольший предел воспроизведения силы, кН (т) |
50 (5,0) |
100 (10,0) | ||
2 Наименьший предел воспроизведения силы, кН (т) |
1 (0,1) |
2 (0,2) | ||
3 Пределы допускаемой приведенной погрешности воспроизведения и измерения силы, % от наибольшего предела воспроизведения силы |
± 0,10 |
± 0,25 |
± 0,10 |
± 0,25 |
4 Ступени нагружения при воспроизведении силы, кН (т) |
5 (0,5) |
10 (1,0) | ||
5 Количество ступеней нагружения |
1 -Г |
10 |
Электрическое питание:
-
- электропривод:
от 323 до 418; от 49 до 51;
от 187 до 242;
от 49 до 51.
а) напряжение трехфазного переменного тока, В
б) частота, Гц
-
- контроллер взвешивания КВ-03:
а) напряжение однофазного переменного тока, В
б) частота, Гц
Расстояние (по экранированному кабелю)
Вероятность безотказной работы за 2000 ч, не менее
Полный средний срок службы, лет, не менее
Условия эксплуатации:
- температура воздуха, °С от минус 30 до плюс 50;
- относительная влажность воздуха, % не более 80.
