Номер по Госреестру СИ: 38560-11
38560-11 Установки измерительные
(Нара-МобилЭко)
Назначение средства измерений:
Установки измерительные (далее - установка) «Нара-МобилЭко» предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств и тару потребителя.
Внешний вид.
Установки измерительные
Рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 2
Внешний вид.
Установки измерительные
Рисунок № 3
Внешний вид.
Установки измерительные
Рисунок № 4
Внешний вид.
Установки измерительные
Рисунок № 5
Внешний вид.
Установки измерительные
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку установки фотографическим способом и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ установках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через установки, в единицах объема.
Метод измерения изложен в Руководстве по эксплуатации на установки ВФКУ 2.950.420.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам измерительных «Нара-МобилЭко»-
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
-
2. Технические условия ТУ 4213-022-75222876-2008 «Установки измерительные «Нара-МобилЭко».
Поверка
Поверкаосуществляется по методике поверки, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» 12 августа 2008 г. и являющейся разделом 11 Руководства по эксплуатации ВФКУ 2.950.420.00 РЭ.
Основное поверочное оборудование:
-
- при первичной поверке - мерники 2-го разряда вместимостью 10, 50, 100 л с основной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;
-
- при периодической поверке - мерники 2-го разряда вместимостью 10, 50, 100 л с основной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.
Изготовитель
Закрытое Акционерное Общество «Нара» (ЗАО «Нара»), 142207, Московская обл., г. Серпухов, Полевая, д.1 тел.: 8 (4967) 39-67-83, факс: +7 (495) 665-03-99 E-mail: azt@trknara.ruИспытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ» 125424 г. Москва, Волоколамское шоссе, 88, стр. 8тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru. kip-mce@nm.ru
Принцип действия установок состоит в следующем: топливо из наземной емкости при помощи выносного насоса через фильтр подается в измеритель объема (счетчик), из которого через электромагнитный клапан (для исполнения «Нара-МобилЭко» 2.2) и раздаточный рукав с краном поступает в бак транспортного средства.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которой поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика расхода топлива.
Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство.
Установки предназначены для работы с выносными насосами.
Установки осуществляют подачу топлива из хранилища, измерение и индикацию его объема. Включение установок производится оператором. Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится нажатием кнопки «Пуск/Стоп» на отсчетном устройстве установок.
Установки состоят из гидравлической системы, в которую входят: фильтр очистки топлива, манометр, измеритель объема (счетчик), датчик импульсов, клапан электромагнитный (для исполнения 2.2), раздаточный рукав, индикатор и кран.
Установки обеспечивают заправку транспортного средства одним видом топлива.
Установки состоят из следующих основных сборочных единиц:
-
- измерителя объема производства ЗАО «Нара»;
-
- клапана электромагнитного двухступенчатого;
-
- устройства отсчетного «Топаз-106К1Б» производства ООО «Топаз-сервис», г. Волгодонск, Россия;
-
- датчика импульсов производства ЗАО «Нара»;
-
- фильтра тонкой очистки 20 мкм;
-
- шланга раздаточного с пистолетом длиной от 4,0 до 10 м.
Установка выпускается в двух модификациях и при заказе имеет следующее обозначение:
«Нара-МобилЭко» Х.Х,
где первый Х - 1 - исполнение без технологического шкафа;
-
2 - исполнение с технологическим шкафом;
второй Х - 1 - исполнение без электромагнитного клапана;
2 - исполнение с электромагнитным клапаном.
Установка может быть размещена на шасси бензовоза, прицепа-цистерны или на специальных площадках, имеющих твердое негорючее покрытие, стойкое к воздействию нефтепродуктов и их паров.
Общий вид установки представлен на рисунке 1.

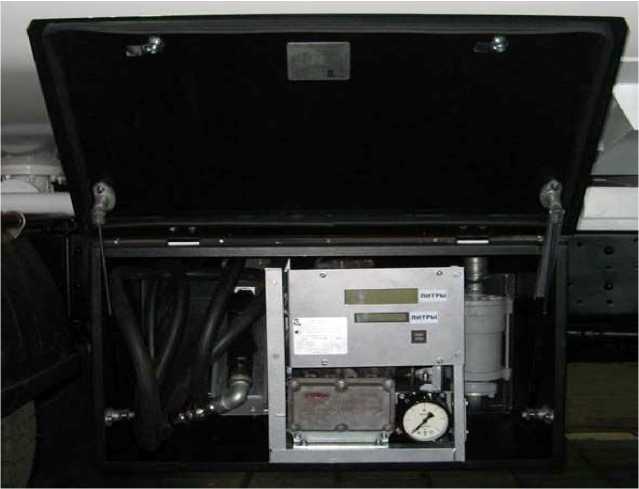

Рисунок 1 - Общий вид установки измерительной «Нара-МобилЭко»
В установках предусмотрено опломбирование измерителя объема поршневого, микропроцессора электронного отсчетного устройства и указателя суммарного учета.
Схемы пломбирования представлены на рисунках 2.1 - 2.5

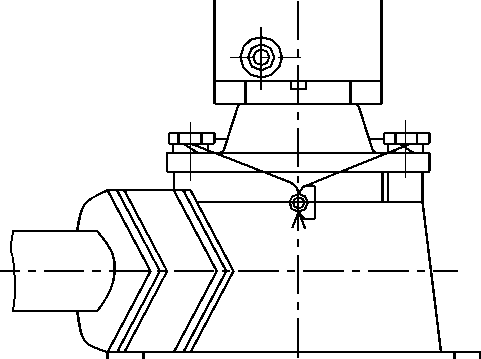

Г \\\ J \Рисунок 2.1 - Схема пломбирования датчика расхода ДРТ с измерителем объема ЗАО «Нара»
Рисунок 2.2 - Схема пломбирования измерителя объема поршневого ПЖ4-25 ЗАО «Нара»
d |
1 '|~ |
-- |
е=е: | ||||
1-----II----- | |||||||
А я! |
■ . |
■ф-- | |||||
с |
1 1 |
,г |
г ч |
■J 1 | |||
_ |
L |
V, | |||||
. .1 |
ШП |
Рисунок 2.3 - Схема пломбирования датчика расхода ДРТ ЗАО «Нара»

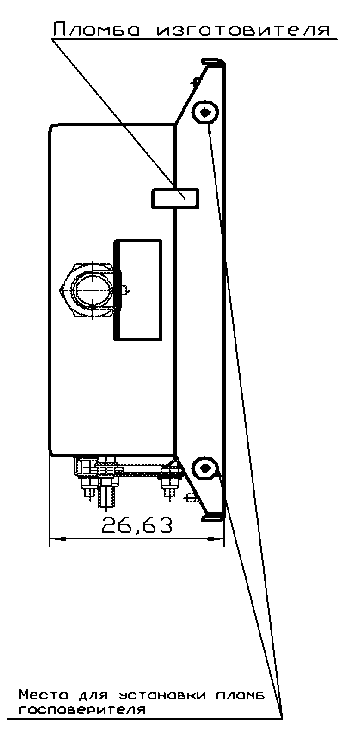

Рисунок 2.4 - Схема пломбирования устройства отсчетного «Топаз-106К1Б»

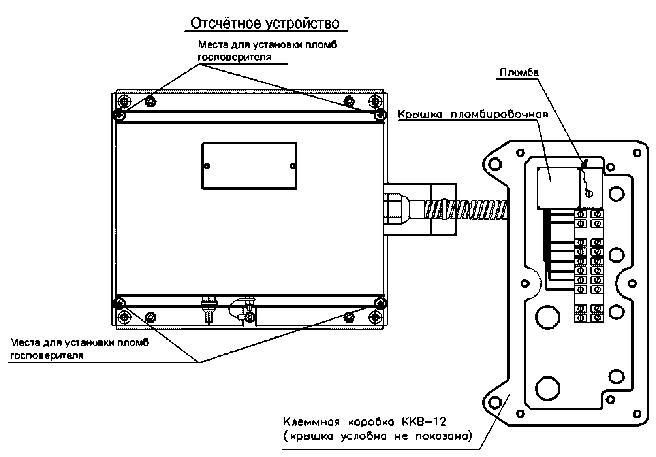

Рисунок 2.5 - Схема пломбирования устройства отсчетного «Топаз-106К1» и юстировочного провода в клеммной коробке
Номинальный расход, л/мин 80 ± 8
Наименьший расход, л/мин, не более 10 Минимальная доза выдачи, л, не более 10 Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) оС, % ±0,25
Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) оС, в пределах температур окружающей среды и топлива от минус 40 оС до плюс 50 оС, % ±0,5
Сходимость показаний, %, не более |0,25| Верхний предел показаний указателя разового учета отсчетного устройства, л 99 999,99 Верхний предел показаний указателя суммарного учета отсчетного устройства, л 99 999 999 Дискретность отображения информации указателя разового учета отсчетного устройства, л 0,01
Дискретность отображения информации указателя суммарного учета отсчетного устройства, л
Номинальная тонкость фильтрования, мкм
Длина раздаточного рукава, м от 4,0 до 10,0 Напряжение электропитания постоянного тока, В 24 + 1150 %%
Габаритные размеры, мм, не более 1200х600х600
Масса, кг, не более 150 Средний срок службы, лет, не менее
Средняя наработка на отказ, ч 7 000
Установки применяются для эксплуатации при температуре окружающего воздуха от минус 40 оС до плюс 50 оС и относительной влажности от 30 % до 100 % и температуре топлива: от плюс 35 оС до минус 40 оС для бензина и от плюс 50 оС до минус 40 оС (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.
