Номер по Госреестру СИ: 38314-08
38314-08 Весы автомобильные для взвешивания в движении
(ВАТПВ)
Назначение средства измерений:
Весы автомобильные для взвешивания в движении ВАТПВ (далее - весы) предназначены для измерения массы при поосном взвешивании в движении без расцепки автомобилей, прицепов, полуприцепов, автопоездов с твердыми, сыпучими и жидкими грузами вязкостью не менее 59 мм2/с.

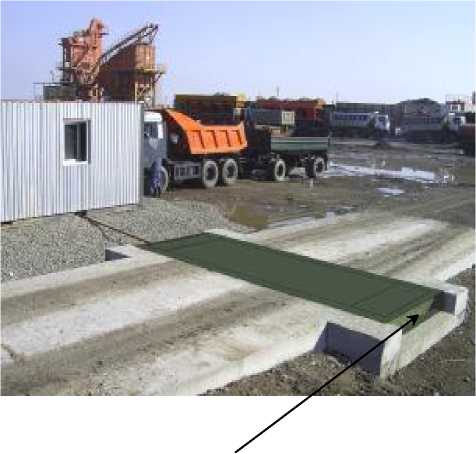

Внешний вид.
Весы автомобильные для взвешивания в движении
Рисунок № 1
Внешний вид.
Весы автомобильные для взвешивания в движении
Рисунок № 2
Программное обеспечение
Программное обеспечение позволяет производить регистрацию результатов взвешивания, информацию о распределении массы автомобиля по осям, определение скорости прохождения автомобиля по весам, формирование и ведение базы данных, оформление и печать отчетных документов, выполнять операции настройки и поверки весов.
Идентификационные данные ПО | ||||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
Весы |
Весы автомобильные ВАТПВ |
V1.0 |
— |
— |
Уровень защиты ПО весов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится методом фотохимическим способом на маркировочную табличку, закрепленную на грузоприемном устройстве (ГПУ) весов, и типографским способом на эксплуатационную документацию в правом верхнем углу титульного листа.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным для взвешивания в движении ВАТПВ
-
1 ГОСТ 8.021-2005 ГСИ . Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
2 ГОСТ 30414-96 Весы для взвешивания транспортных средств в движении. Общие технические требования.
-
3 ТУ 4274-002-46665437-98 Весы автомобильные для взвешивания в движении типа «ВАТПВ». Технические условия.
Изготовитель
Закрытое акционерное общество
Научно-производственное объединение «Весы» (ЗАО НПО «Весы»).
Юридический адрес: 620000, Россия, г. Екатеринбург, ул. Красноармейская, 4-507.
Почтовый адрес: 620036, Россия, г. Екатеринбург, ул. Охотников, 18.
Телефон (факс): (343) 336-29-31, (343)336-29-36.
E-mail: npovesy@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений
ФГУ «УРАЛТЕСТ»
(ГЦИ СИ ФГУ «УРАЛТЕСТ»)
Адрес: 620041, г. Екатеринбург, ул. Красноармейская, 2-А
Тел.: (343) 350-25-83 Факс: (343) 350-40-81
E-mail: uraltest@uraltest.ru
Весы состоят из грузоприемного устройства (далее - ГПУ), комплекта весоизмерительных датчиков, блока аналого-цифрового преобразования (далее - блок АЦП), персонального компьютера (далее - ПК) и соединительных кабелей. ГПУ состоит из весовой платформы с закрепленными на ней весоизмерительными датчиками, устанавливаемой на щебеночное или железобетонное основание.
Весы ВАТПВ имеют модификации: ВАТПВ-10. ВАТПВ-20, ВАТПВ-60 и ВАТПВ-100, отличающиеся друг от друга пределами взвешивания, размерами и массой ГПУ.
Принцип действия весов основан на преобразовании в весоизмерительных датчиках нагрузки, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
При прохождении колес автомобиля (оси) по весовой платформе, в датчиках формируются аналоговые сигналы, пропорциональные мгновенным значениям нагрузки, которые по соединительным кабелям передаются в блок АЦП для обработки и преобразования в цифровой вид и далее в ПК, где обрабатываются с помощью специального программного обеспечения.
Место нанесения поверительного клейма или знака поверки в виде наклейки
Рисунок 1 - Внешний вид весов
Наименование оборудования |
Обозначение (шифр) |
Кол-во, шт. |
1 Грузоприемное устройство (ГПУ) |
ВАТПВ 00.00.000 |
1 |
2 Блок АЦП |
1 | |
2 ПК с установленным ПО |
1 | |
3. Комплект кабелей соединительных |
1 | |
4. Эксплуатационная документация в составе: - Паспорт |
ВАТПВ 00.00.000 ПС |
1 |
- Руководство по эксплуатации |
ВАТПВ 00.00.000 РЭ |
1 |
- Руководство оператора |
ВАТПВ 00.00.000 РО |
1 |
- монтажный чертеж |
ВАТПВ 00.00.000 МЧ |
1 |
Наименование параметра, характеристики |
Значение | |||
ВАТПВ- 10 |
ВАТПВ- 20 |
ВАТПВ- 60 |
ВАТПВ- 100 | |
Наименьший предел взвешивания (НмПВ), кг |
1 000 |
2 000 |
2 000 |
10 000 |
Наибольший предел взвешивания (НПВ), кг |
40 000 |
80 000 |
120 000 |
200 000 |
Наименьший предел взвешивания оси (НмПВо), кг |
5 00 |
1 000 |
2 000 |
5 000 |
Наибольший предел взвешивания оси (НПВо), кг |
10 000 |
20 000 |
60 000 |
100 000 |
Дискретность отсчета, кг |
10 |
50 |
100 | |
Габаритные размеры ГПУ, мм, не более | ||||
- длина |
3000 |
5100 |
6300 |
7000 |
- ширина |
600 |
1800 |
2000 |
2400 |
- высота |
136 |
715 |
800 |
1000 |
Масса ГПУ, кг, не более |
420 |
2300 |
4000 |
5200 |
Классы точности по ГОСТ 30414...................................................0,5; 1,0; 2,0
Пределы допускаемой относительной погрешности весов при первичной поверке при взвешивании в движении
Класс точности по ГОСТ 30414 |
автомобиля |
автопоезда | ||
от НмПВ до 35% НПВ включ., % от 35% НПВ |
св. 35%НПВ, % от измеряемой массы |
от НмПВхп до 35% НПВхп включ., % от 35% НПВхп |
св. 35% НПВхп, % от измеряемой массы | |
0,5 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
1,0 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
2,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
Примечания:
|
Диапазон рабочих температур, °С
от минус 40 до плюс 45;
...от плюс 10 до плюс 35
-
- для ГПУ и блока АЦП...............................................
-
- для ПК..................................................................
Время прогрева весов, мин, не более........................................................15;
Направление взвешивания при движении......................................двусторонне;
Тип взвешивания...........................................................................поосно;
Скорость движения автотранспорта через ГПУ, км/ч
-
- при взвешивании.........................................................................от 3 до 6;
-
- без взвешивания.......................................................................не более 20
Питание от сети переменного тока:
- напряжение питания, В....................................................................220+^33
Потребляемая мощность, ВА, не более
--модификации ВАТПВ-60, ВАТПВ-100
