Номер по Госреестру СИ: 37739-08
37739-08 Преобразователи расхода электромагнитные
(2551, 2552)
Назначение средства измерений:
Преобразователи расхода электромагнитные модификации 2551, 2552 (далее -преобразователи) предназначены для измерений объемного расхода различных электропроводящих жидкостей, движущихся в трубопроводах и полностью занимающих измерительное сечение.

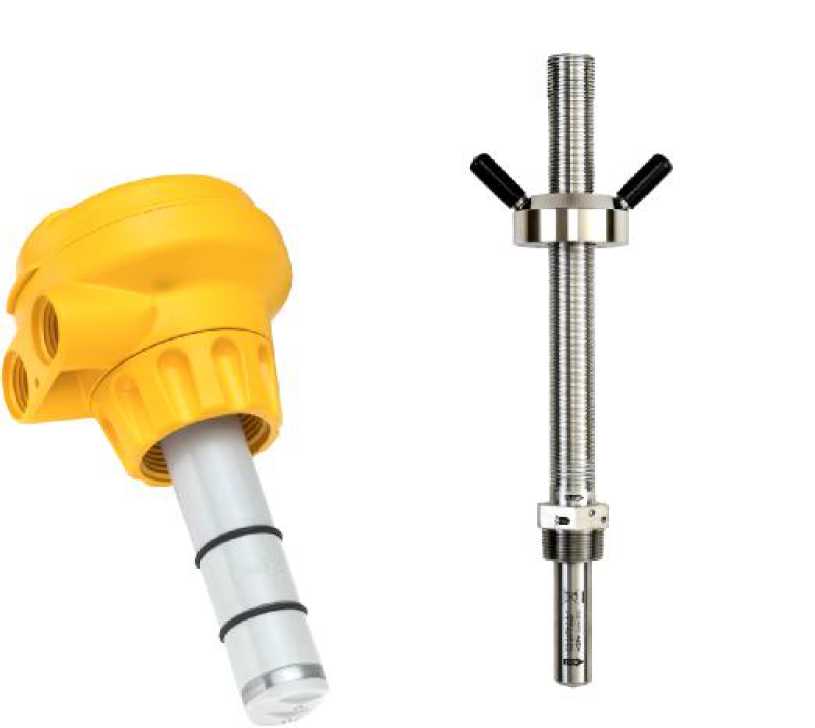

Внешний вид.
Преобразователи расхода электромагнитные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Преобразователи расхода электромагнитные модификации 2551, 2552. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода электромагнитным модификаций 2551, 2552-
1. ГОСТ 8.407-80 «Расходомеры несжимаемых жидкостей. Нормируемые метрологические характеристики».
-
2. ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения».
-
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 37739-08 «Преобразователи расхода электромагнитные модификации 2551, 2552. Методика поверки», утвержденному ГЦИ СИ «Тест ПЭ» ООО КИП «Метрологический центр энергоресурсов» в январе 2008 года.
Основные средства поверки:
установка поверочная расходомерная типа УПСЖ с пределами допускаемой относительной погрешности измерения объемного расхода не более ±0,15 %;
установка Поток-Т с пределами допускаемой относительной погрешности измерения объемного расхода не более ±0,2 %,
вольтметр универсальный цифровой В7-40/1, пределы допускаемой относительной погрешности измерения постоянного тока ±0,2 %,
частотомер электронно-счетный ЧЗ-64/1, относительная погрешность по частоте ±1,5
• 10-7 %.
Заявитель
Московское Представительство Георг Фишер Пайпинг Системс Лтд Адрес: 125047 Россия Москва Тверская-Ямская 1-я ул,23,офис 14АТел: +7 (495) 258 60 80 Факс: +7 (495) 258 60 81 e-mail: ru.ps@georgfischer. com
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ »Адрес: 125424 Москва, Волоколамское шоссе, дом 88, стр. 8
Тел./факс (495) 491-78-12, (495) 491-86-55
E-mail: sittek@mail.ru
Принцип работы преобразователя основан на преобразовании электродвижущей силы (ЭДС), возникающей в объеме электропроводящей жидкости, движущейся в магнитном поле, создаваемом электромагнитной системой преобразователя. ЭДС индукции пропорциональна средней скорости потока жидкости, расстоянию между электродами и электромагнитной индукции.
ЭДС индукции воспринимается электродами и поступает на электронный блок преобразователя, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Конструктивно преобразователь состоит из измерительного участка и электронного блока.
Электронный блок преобразователя выполнен в герметичном корпусе, внутри которого расположены печатные платы и элементы присоединения внешних цепей.
Электронный блок включает в себя модуль обработки, плату интерфейса RS-232 и может иметь выходные сигналы, имеющие линейную зависимость от расхода: цифровой, токовый 4 - 20 мА и частотный импульсный до 1000 Гц, в зависимости от исполнения.
Преобразователь, в зависимости от его функционального исполнения, обеспечивает:
-
- представление результатов измерений на внешние устройства посредством унифицированных выходных сигналов;
-
- индикацию измерительной информации посредством встроенного табло (модификация 2551 с мультиязычным 2-х строчным дисплеем по 16 знаков).
Внешний вид преобразователей ( фотографии) показан на рисунке 1.
Модификация 2551 Модификация 2552
Рисунок 1. Фотографии преобразователей.
Наименование характеристики |
Моди( |
)икация |
2551 |
2552 | |
Диаметр условного прохода, мм |
от 15 до 300 |
от 50 до 1200 |
Диапазон измерений скорости потока, м/с |
от 0,05 до 10 | |
Диапазон измерений объемного расхода, м3/с |
от 8,8 • 10-6 до 70,7 • 10-2 |
от 3,9 • 10-4 до 11,3 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % |
± 2,0 | |
Минимальная электрическая проводимость жидкости, См/м |
2 • 10-3 | |
Рабочая температура, °С |
от 0 до +85 |
от -15 до +85 |
Относительная влажность, %, не более |
95 (без конденсации влаги) | |
Максимальное рабочее давление, МПа |
1,03 |
2,07 |
Максимальная длина кабеля, м |
300 | |
Габаритные размеры, мм |
0 94 х 246,25 (без дисплея); 0 95,3 х 283,8 (с дисплеем) |
0 131 х 587 |
Средний срок службы, лет |
12 |
