Принцип действия расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости и против него. Разность этих времен пропорциональна средней скорости потока жидкости по трубопроводу (в диапазоне скорости от 0,05 до 25 м/с). Зная эпюру распределения скоростей в месте установки ультразвуковых преобразователей и площадь внутреннего сечения трубопровода можно определить расход и количество жидкости (диапазон расхода измеряемой среды зависит от внутреннего диаметра трубопровода).

В состав расходомера входят два накладных ультразвуковых преобразователя и блок управления.

Ультразвуковые преобразователи, установленные с помощью специального быстросъемного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода.

Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода и объема измеряемой среды и выдает во внешние цепи импульсные сигналы, частота которых пропорциональна расходу, а их количество объему жидкости (с учетом веса импульса), а также токовые сигналы, пропорциональные величине расхода.

В расходомере имеется возможность подключения преобразователя температуры Pt 100.

Расходомер имеет один канал измерения расхода (объема).

Блок управления снабжен интерфейсом RS232 или RS485 для вывода на ЭВМ: -результатов измерений;

- программирования блока управления.

Конструктивно блок управления выполнен в пластмассовом корпусе, в котором имеются разъемы для электрических кабелей.

Для уменьшения погрешности, связанной с настабильностью эпюры скоростей в месте установки накладных ультразвуковых преобразователей, необходимо иметь прямой участок трубопровода выше по потоку длиной от 10 до 50 Ду (в зависимости от местного сопротивления) и ниже по потоку от 5 до 10 Ду (где Ду - условный внутренний диаметр трубопровода).

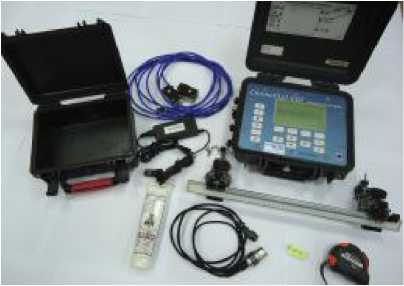

Внешний вид расходомера приведен на рисунке 1.

Рисунок 1 - Внешний вид расходомера

лист № 2 всего листов 4

В целях предотвращения доступа к узлам регулировки, а также к элементам конструкции предусмотрены места пломбирования, указанные на рисунке 2.

Рисунок 2 - Места пломбирования преобразователя

Преобразователи ультразвуковые                2 шт.;

Блок управления                                1 шт.;

Паспорт                                          1 экз.;

Руководство по эксплуатации                    1 экз.;

Методика поверки МП 2550-0077-2008          1 экз.;

Комплект монтажных частей                   1 шт.

лист № 4 всего листов 4
