Номер по Госреестру СИ: 37034-08
37034-08 Вакуумметры ионизационные
(ВИ-18)
Назначение средства измерений:
Вакуумметры ионизационные ВИ-18 предназначены для измерения, цифрового контроля и регулирования абсолютного давления сухого воздуха или азота.
Внешний вид.
Вакуумметры ионизационные
Рисунок № 1
Внешний вид.
Вакуумметры ионизационные
Рисунок № 2
Внешний вид.
Вакуумметры ионизационные
Рисунок № 3
Внешний вид.
Вакуумметры ионизационные
Рисунок № 4
Внешний вид.
Вакуумметры ионизационные
Рисунок № 5
Внешний вид.
Вакуумметры ионизационные
Рисунок № 6
Внешний вид.
Вакуумметры ионизационные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2018
Номер записи - 124092
ID в реестре СИ - 346492
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СГВ-15, Нет модификации, нет данных, ВТИ-18 (принадлежит 121), ВИ-18-2 (принадлежит 518), ВИ-18(принадлежит 121), ВИ-18 (принадлежит 518), ВИ-18 (принадлежит 121), ВИ-18 (принадлежит 010), ВИ-18, null,
Производитель
Изготовитель - ФГУП "НИИВТ им.С.А.Векшинского"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 223
Выдано извещений - 23
Кол-во периодических поверок - 53
Кол-во средств измерений - 27
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 8759 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Вакуумметры ионизационные (ВИ-18)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГУП "НИИВТ им.С.А.Векшинского"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37033-08 15.05.2018 |
Вакуумметры термопарные, ВТТ-18-2 ФГУП "НИИВТ им.С.А.Векшинского" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
37034-08 15.05.2018 |
Вакуумметры ионизационные, ВИ-18 ФГУП "НИИВТ им.С.А.Векшинского" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41803-09 01.12.2014 |
Вакуумметры сопротивления, ВТС-18-2 ФГУП "НИИВТ им.С.А.Векшинского" (РОССИЯ г.Москва) |
ОТ |
1 год |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Вакуумметры ионизационные (ВИ-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СГК" (RA.RU.312091) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО КБХА (РОСС СОБ 3.00111.2013) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 151 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 23 | 22 | 19 | 0 | 19 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 25 | 7 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 2 | 1 | 1 | 1 | 2 | 1 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Вакуумметры ионизационные (ВИ-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
9738 | 9738 |
Программное обеспечение
Встроенное программное обеспечение (ПО) вакуумметра ионизационного ВИ-18 является метрологически значимым.
Встроенное ПО представляет собой микропрограмму, которая записывается при изготовлении прибора в электрически стираемое ППЗУ (Flash-ПЗУ) управляющего микроконтроллера. Память такого типа выдерживает до 10 000 циклов стирания/записи. Ёмкость ППЗУ составляет 32 кбайта. Микроконтроллер расположен на печатной плате внутри корпуса вакуумметра.
Структурно встроенное ПО представляет собой один модуль, разделённый на части (подпрограммы), которые выполняются либо последовательно в соответствии с алгоритмом работы вакуумметра, либо по сигналам, вызывающим прерывания от внешних по отношению микроконтроллеру устройств. Например, по сигналам готовности результатов АЦП или по командам последовательного интерфейса.
Микроконтроллер, работающий под управлением встроенного ПО, выполняет следующие функции:
-
- управляет источниками питания первичных преобразователей;
-
- управляет работой многоканального АЦП, получает и обрабатывает результаты преобразований;
-
- отображает информацию на семисегментных и единичных светодиодных индикаторах;
-
- обеспечивает взаимодействие с кнопками управления;
-
- формирует ШИМ сигналы дискретного регулирования;
-
- управляет аналоговыми выходами;
-
- обеспечивает взаимодействие с внешними устройствами по последовательному интерфейсу RS-485 или RS-232;
- обрабатывает сигналы дискретных входов ;
- формирует сигналы дискретных выходов .
В ПО реализованы следующие расчётные алгоритмы :
- математические операции;
- вычисление величины давления в различных единицах по результатам измерения сигналов первичным манометрическим преобразователем;
- цифровая фильтрация;
- ПИД -регулирование;
- логарифмирование и нормирование сигналов для аналоговых выходов .
Для хранения переменных параметров, задаваемых пользователем, используется энергонезависимое ЗСППЗУ (EEPROM). Хранение (архивирование) данных внутри прибора не производится. Для передачи данных на ПК используется последовательный интерфейс RS-485 или RS-232. С помощью прикладной программы пользователь может с требуемой периодичностью скопировать текущие данные и параметры, представить их в табличном или графическом виде и распечатать .
Каждой микропрограмме присвоен номер версии, который позволяет идентифицировать прибор с конкретным набором функций. Значимой частью номера версии ПО является первая цифра. Цифра после точки обозначает модификации, заключающиеся в несущественных для технических характеристик изменениях.
Идентификация ПО может быть выполнена при помощи специализированного сервисного оборудования (программатора) и соответствующего сервисного ПО в процессе записи микропрограммы. Получение номера версии иным способом не предусмотрено.
Защита встроенного ПО осуществляется при программировании микроконтроллера установкой специальных бит, запрещающих считывание и модификацию кода микропрограммы. Стирание бит защиты может быть произведено только при выполнении команды «Стирание кристалла», уничтожающей также содержимое Flash памяти.
Сведения об идентификационных данных встроенного ПО вакуумметра ионизационного приведены в таблице № 1.
Таблица № 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Vi v1 firmware |
Vi v1 wr |
1.01 |
00140135 |
CRC32 |
Защита встроенного ПО вакуумметра ионизационного соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МИ 140-89 «Рекомендация. ГСИ. Вакуумметры. Методика поверки»
Основные средства поверки и оборудование:
-
- образцовая вакуумметрическая установка, обеспечивающая получение остаточного давления не менее 10-6 Па и регулирование давления в пределах измерения поверяемого вакуумметра;
-
- вакуумметр ионизационный образцовый ВИО-1, диапазон измерения от 7.10-9 до 1’10-1 Па, погрешность измерения ± (11 ... 6) %.
Изготовитель
ФГУП «Научно-исследовательский институт вакуумной техники им. С.А. Векшинского» 117105, Москва, Нагорный проезд, д.7
Тел./факс (495) 543-73-69
E-mail: 5437394@mail.ru. web: www.niivt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева »Регистрационный номер 30001-10
Адрес: Санкт-Петербург. 190005. Московский пр.. 19.
тел: +7 812 251-7601. + 7 812 327-5835. факс: +7 812 713-0114.
е-mail: info@vniim.ru
Вакуумметр ионизационный ВИ-18 состоит из электронного измерительного блока и подключаемого к нему преобразователя манометрического ионизационного типа ПМИ-2.
Принцип измерения вакуума основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления при условии постоянства анодного напряжения питания и тока эмиссии манометрического ионизационного преобразователя.
Измерительный блок, являющийся программируемым микропроцессорным устройством, обеспечивает постоянство анодного напряжения и тока эмиссии преобразователя и преобразует измеряемый ионный ток в величину давления (вакуума).
Конструктивно измерительный блок вакуумметра ионизационного ВИ-18 выполнен в металлическом корпусе (рис. 1) с возможностью использования его как в качестве настольного, так и встраиваемого прибора, предназначенного для щитового утопленного монтажа на вертикальной плоскости.
Кожух измерительного блока соединяется с корпусом 4-мя винтами со стороны задней панели. Во избежание несанкционированного доступа к внутренним элементам блока один из винтов защищён разрушающейся при доступе к головке винта наклейкой с нанесённой надписью «Опломбировано» (рис. 2).
Внутри измерительного блока отсутствуют какие-либо контакты и разъёмы для внешних подключений.
На лицевой панели (рис. 3) размещены:
-
- выключатель «Сеть»,
-
- шестиразрядный буквенно-цифровой индикатор, позволяющий отображать в цифровой форме измеряемое давление и другие параметры,
-
- кнопка «П/С» для включения режима измерения,
-
- кнопки «П», «▲», «▼» и светодиод «П» для изменения параметров,
-
- кнопка «Рег Р» и два светодиода, используемые в том случае, если вакуумметр применяется не только для измерения, но и регулирования давления,
-
- кнопка «Ед.изм» и светодиоды «мА», «Па» и «мм рт. ст.», позволяющие отображать на индикаторе давление в различных единицах,
-
- светодиоды «Б1», «Б2», индицирующие состояние блокировочных устройств.
На задней панели (рис. 2) размещены: зажим защитного заземления, предохранитель, встроенный в сетевой разъём, и разъемы для внешних соединений:
-
- питающей сети,
-
- первичного преобразователя,
-
- интерфейса,
-
- цепей управления, блокировок и нагрузки.
Рис. 1
Внешний вид вакуумметра ионизационного ВИ-18
Разрушающаяся при вскрытии наклейка-пломба

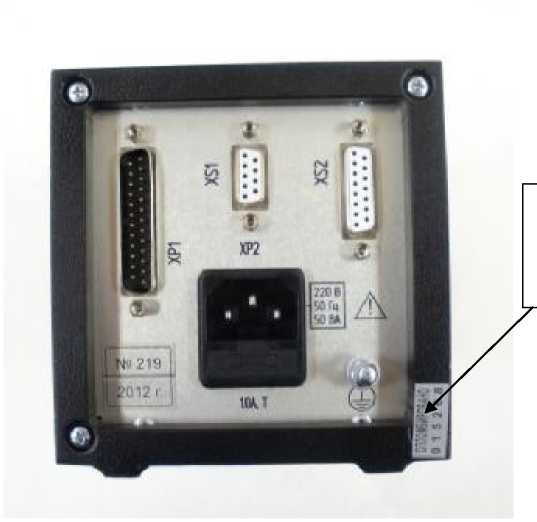

Рис. 2
Задняя панель вакуумметра ионизационного ВИ-18
МЕ48

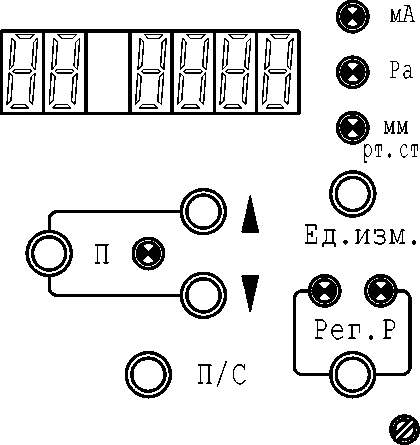

Рис. 3
Лицевая панель вакуумметра ионизационного ВИ-18
Комплектность вакуумметров ионизационных ВИ-18 приведена в таблице № 3
Таблица № 3
|
Наименование |
Количество, шт. |
|
Блок измерительный вакуумметра ионизационного ВИ-18 |
1 |
|
Преобразователь манометрический ионизационный ПМИ-2 |
1 |
|
Кабель связи блока с преобразователем, L=2м |
1 |
|
Шнур сетевой, L=1,5м |
1 |
|
Крепёжный фиксатор (скоба) с винтом |
2 |
|
Разъёмы серии D-SUB: - розетка DB-25F |
1 |
|
- вилка DB-9M |
1 |
|
Компакт-диск с демонстрационной программой |
1 |
|
Предохранитель 1А, Т, 5х20 мм, 250 В |
1 |
|
Руководство по эксплуатации |
1 |
вакуумметра приведены в таблице № 2
Таблица № 2
|
Параметр |
Значение |
|
1 |
2 |
|
Диапазон измеряемых давлений, Па(мм рт.ст.) |
От 1,3-10’5 до 8Ю-1 (От Г10-7 до 6Л0-3) |
|
Пределы допускаемой основной относительной погрешности измерения, % |
±35 |
|
Потребляемая мощность, В*А, не более |
50 |
|
Масса вакуумметра в упаковке, кг, не более |
2,5 |
|
1 |
2 |
|
Габаритные размеры измерительного блока, мм, не более |
112 х 112 х186 |
|
Диапазон рабочих температур, оС |
от 5 до 35 |
Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию. Г арантийный срок хранения - 6 месяцев со дня изготовления.
