Номер по Госреестру СИ: 36939-08
36939-08 Газоанализаторы кислорода
(GPR)
Назначение средства измерений:
Газоанализаторы кислорода GPR предназначены для измерения объемной доли кислорода в смеси с инертными газами, азотом, диоксидом углерода и других газовых смесях.
Внешний вид.
Газоанализаторы кислорода

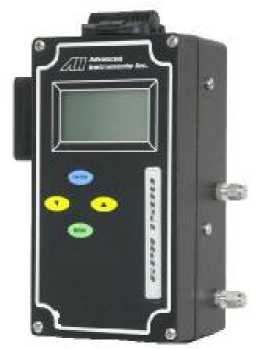

Рисунок № 1
Внешний вид.
Газоанализаторы кислорода

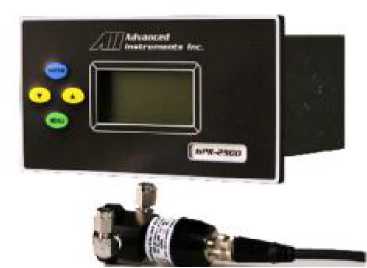

Рисунок № 2
Внешний вид.
Газоанализаторы кислорода

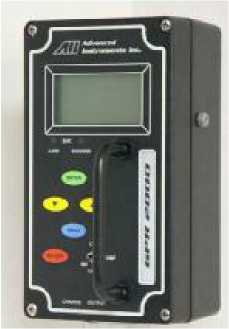

Рисунок № 3
Внешний вид.
Газоанализаторы кислорода

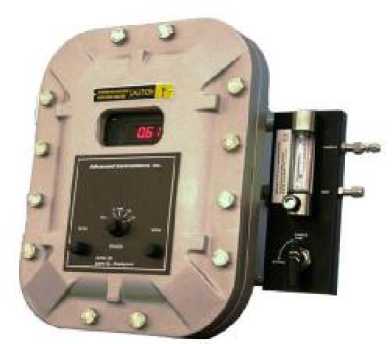

Рисунок № 4
Внешний вид.
Газоанализаторы кислорода

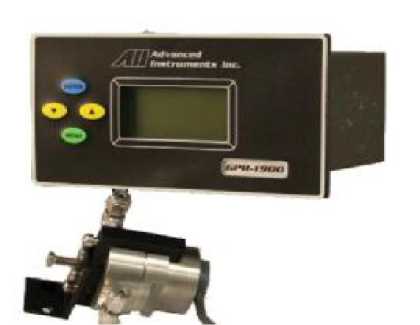

Рисунок № 5
Внешний вид.
Газоанализаторы кислорода

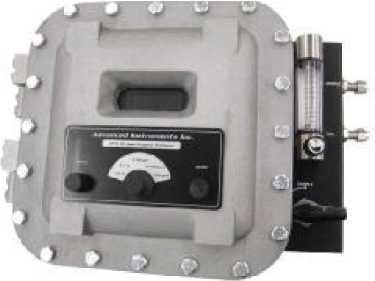

Рисунок № 6
Внешний вид.
Газоанализаторы кислорода

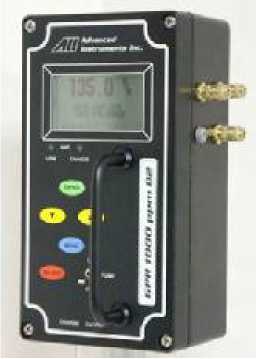

Рисунок № 7
Внешний вид.
Газоанализаторы кислорода

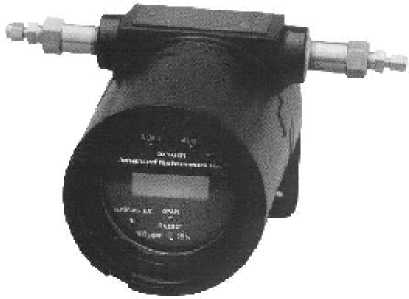

Рисунок № 8
Внешний вид.
Газоанализаторы кислорода
Рисунок № 9
Внешний вид.
Газоанализаторы кислорода
Рисунок № 10
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли кислорода.
Встроенное программное обеспечение обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);
-
- отображение результатов измерений на дисплее (при наличии);
-
- формирование выходного аналогового сигнала;
-
- формирование релейного выходного сигнала (в зависимости от модели);
Лист № 5 Всего листов 10 - самодиагностику аппаратной части газоанализатора ;
- настройку нулевых показаний и чувствительности .
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений объемной доли кислорода по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала (в зависимости от модели);
-
3) формирование релейного выходного сигнала (в зависимости от модели);
-
4) непрерывную самодиагностику аппаратной части газоанализатора. Встроенное программное обеспечение газоанализаторов идентифицируется путем отображения номера версии на дисплее при включении электрического питания.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
GPR-16MS |
A1146 |
5.13 |
F4C263AA |
CRC32 |
GPR-1600MS |
A1146 |
5.13 |
F4C263AA |
CRC32 |
GPR-1600MSW |
A1146 |
5.13 |
F4C263AA |
CRC32 |
GPR-15XP |
A-1139M |
1.14 |
C7D9DEEC |
CRC32 |
GPR-25XP |
A-1139M |
1.14 |
C7D9DEEC |
CRC32 |
GPR-1600 |
A1146 |
5.13 |
F4C263AA |
CRC32 |
GPR-1600W |
A1146 |
5.13 |
F4C263AA |
CRC32 |
GPR-1900 |
A-1161 A C3 |
1.14 |
C7D9DEEC |
CRC32 |
GPR-1500 |
A-1161ATEXANALOG |
1.14 |
C7D9DEEC |
CRC32 |
GPR-18 |
A-1139M |
1.14 |
C7D9DEEC |
CRC32 |
GPR-1000 |
A-1161 ATEX C3 |
1.14 |
C7D9DEEC |
CRC32 |
GPR-28 |
A-1139M |
1.14 |
C7D9DEEC |
CRC32 |
GPR-2500 |
A-1161 C4 |
1.14 |
231CC14B |
CRC32 |
GPR-2000 |
A-1161 A C3 |
1.14 |
C7D9DEEC |
CRC32 |
GPR-2600 |
A-1146 |
3.19 |
CFDB73AB |
CRC32 |
GPR-2600W |
A-1146 |
3.19 |
CFDB73AB |
CRC32 |
GPR-2900 |
A-1161 A C3 |
1.14 |
C7D9DEEC |
CRC32 |
Примечание - номер версии ПО должен быть не ниже указанной в таблице. З |
начения контроль- | |||
ных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "А" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде таблички на лицевую панель газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
-
- Газоанализаторы кислорода серии GPR-1600. Руководство по эксплуатации.
-
- Газоанализаторы кислорода серии GPR-16. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-1000. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-2000. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-1500. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-1900. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-2500. Руководство по эксплуатации.
-
- Газоанализаторы кислорода серии GPR-2600. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-2900. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-18, GPR-28. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-15XP. Руководство по эксплуатации.
-
- Газоанализаторы кислорода GPR-25XP. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода GPR
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Лист № 10 Всего листов 10 4 Техническая документация фирмы "Analytical Industries Inc. dba Advanced Instruments Inc.", США.
Поверка
Поверкаосуществляется по документу МП-242-0618-2007 "Газоанализаторы кислорода GPR. Методика поверки", разработанному и утвержденному ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" 19 октября 2007 г. c изменением № 1 от 17.04.2013 г.
Основные средства поверки:
-
- стандартные образцы состава газовые смеси кислород - азот (ГСО 3710-87, 3711-87, 371687, 3718-87, 3722-87, 3724-87, 3726-87), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
-
- генератор кислорода ГК-500 по ИБЯЛ.418319.033 ТУ, диапазон воспроизводимых значений объемной доли кислорода от 0,1 до 500 млн-1, пределы допускаемой относительной погрешности от 10 до 2 %.
Изготовитель
Фирма "Analytical Industries Inc. dba Advanced Instruments Inc."Адрес: 2855 Metropolitan Place, Pomona, CA 91767 USA, Тел.: +1 909-392-6900, Факс: +1 909-3923655, www.aii1.com.
Заявитель
ООО «МС сервис»Адрес: 115477, г.Москва, ул. Кантемировская, 58, офис 7031
Тел./факс (495)234-99-08; e-mail: info@ms-service.su, http://www.ms-service.su
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru
Газоанализаторы кислорода GPR (далее газоанализаторы) являются одноканальными приборами непрерывного действия.
Принцип измерений - электрохимический.
Отбор пробы - принудительный (за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода).
Газоанализаторы обеспечивают выполнение следующих функций:
-
- измерение объемной доли кислорода в заданном диапазоне измерений и отображение результатов измерений на встроенном дисплее;
-
- автоматическое переключение диапазона измерений (в зависимости от модели);
-
- формирование выходного аналогового сигнала по току или напряжению (в зависимости от модели);
-
- формирование выходного релейного сигнала для сигнализации о переключении диапазона измерений (в зависимости от модели).
Перечень выпускаемых моделей газоанализаторов и их отличительные особенности приведен в таблице 1.
Таблица 1 - Перечень выпускаемых моделей газоанализаторов
Модель |
Диапазон измерений объемной доли кислорода |
Тип датчика |
Корпус |
Исполнение и маркировка взрывозащиты |
GPR-16MS |
0-1 млн-1 0-10 млн-1 0-100 млн-1 0-1000 млн-1 |
GPR-12- 2000MS |
Для монтажа в стойку |
Общепромышленное |
GPR- 1600MS, GPS-1600MSW |
Для монтажа в стойку или в щит / настенный монтаж | |||
GPR-1600, GPR-1600W |
0-10 млн-1 0-100 млн-1 0-1000 млн-1 0-1 % 0-25 % |
GPR-12- 333 или XLT-12- 333 |
Для монтажа в стойку или в щит / настенный монтаж |
Общепромышленное |
GPR-1900 |
Для монтажа в щит |
Общепромышленное | ||
GPR-1500 |
Настенный монтаж |
Взрывозащищенное исполнение 2ExnLIICT5 | ||
GPR-18 |
Взрывозащищенное исполнение 1ExdIIB+HiT6 |
Модель |
Диапазон измерений объемной доли кислорода |
Тип датчика |
Корпус |
Исполнение и маркировка взрывозащиты |
GPR-15XP |
0-100 млн-1 0-25 % |
XLT-12- 100M или GPR-12- 100-M |
Настенный монтаж |
Взрывозащищенное исполнение 1ExdIIBT5 |
GPR-25XP |
0-5 % 0-25 % |
XLT-11-24- RTS или GPR-11-32- RTS |
Настенный монтаж |
Взрывозащищенное исполнение 1ExdIIBT5 |
GPR-1000 |
0-1000 млн-1 0-1 % 0-25 % |
GPR-12- 100-M |
Портативный |
Общепромышленное |
GPR-28 |
0-1 % 0-5 % 0-10 % 0-25 % |
GPR-11-32 или XLT-11-24 |
Настенный монтаж |
Взрывозащищенное 1ExdIIB+H2T6 |
GPR-2500 |
GPR-11-32- 4 или XLT-11-24- 4 |
Настенный монтаж, по заказу - с дополнительной системой пробоот-бора |
Взрывозащищенное исполнение 2ExnLIICT5 | |
GPR-2000 |
GPR-11-32-RT или GPR-11-21- RT |
Портативный |
Общепромышленное 2ExnLIICT5 | |
GPR-2600, GPR-2600W |
GPR-11-32-RT или XLT-11-24- 4 |
Для монтажа в стойку или в щит / настенный монтаж |
Общепромышленное | |
GPR-2900 |
GPR-11-60-RT или XLT -11 24-4 |
Для монтажа в щит |
Общепромышленное |
Примечание - датчики с маркировкой XLT предназначены для измерений в среде с объемной долей диоксида углерода свыше 0,5 %.
Степень защиты от внешних воздействий по ГОСТ 14254-96 не ниже IP65. Внешний вид газоанализаторов приведен на рисунке 1.
GPR-16MS
GPR-1900
GPR-1600, GPR-2600
GPR-18
GPR-15XP, GPR-25XP
GPR-1000
GPR-28
GPR-2500
GPR-2000
GPR-2900
Рисунок 1 - Внешний вид газоанализаторов GPR
1) Диапазоны измерений и пределы допускаемой основной приведенной погрешности газо
анализаторов приведены в таблице 3.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной приведенной погрешности
Диапазон измерений объемной доли кислорода |
Пределы допускаемой основной приведенной погрешности, % |
От 0 до 1 млн-1 |
± 20 |
От 0 до 10 млн-1 |
± 15 |
От 0 до 100 млн-1 |
± 15 |
От 0 до 1000 млн-1 |
± 10 |
От 0 до 1 % |
± 6 |
От 0 до 5 % |
± 3 |
От 0 до 10 % |
± 3 |
От 0 до 25 % |
± 1,5 |
2) Пределы допускаемой вариации выходного сигнала газоанализаторов равны 0,5 в долях от
пределов допускаемой основной приведенной погрешности.
3) Номинальное время установления показаний Т0,9ном газоанализатора приведено в таблице 4.
Таблица 4 - Номинальное время установления показаний
Модель |
Номинальное время установления показаний Т0,9ном, с |
GPR-16MS, GPR-1600MS, GPS-1600MSW |
20 |
GPR-15XP, GPR-25XP |
15 |
GPR-1600, GPR-1600W, GPR-1900, GPR-1500, GPR-18, GPR-1000, GPR-28, GPR-2500, GPR-2000, GPR-2600, GPR-2600W, GPR-2900 |
10 |
4) Время прогрева газоанализаторов, мин, не более:
- портативных 10
- стационарных 30
-
5) Пределы допускаемого изменения показаний при непрерывной работе в течение
8 ч, в долях от пределов допускаемой основной погрешности
-
6) Пределы допускаемой дополнительной погрешности газоанализатора от измене
-
7) Пределы допускаемой дополнительной погрешности газоанализатора от измене
-
8) Пределы допускаемой дополнительной погрешности газоанализатора от измене
-
9) Габаритные размеры и масса газоанализаторов приведены в таблице 5.
Таблица 5 - Габаритные размеры и масса газоанализаторов
Модель |
Г абаритные размеры, мм, не более |
Масса, кг не более | ||
высота |
ширина |
длина | ||
GPR-1500, GPR-2500, GPR-2000 |
102 |
229 |
77 |
3,7 |
GPR-15XP |
305 |
204 |
254 |
6,8 |
GPR-16MS |
483 |
178 |
305 |
4,5 |
Модель |
Г абаритные размеры, мм, не более |
Масса, кг не более | ||
высота |
ширина |
длина | ||
GPR-1600W, GPR-1600 MSW |
305 |
305 |
204 |
9,6 |
GPR-18, GPR-28 |
305 |
293 |
267 |
25 |
GPR-25XP |
305 |
204 |
254 |
6,8 |
GPR-1900, GPR-2900 |
178 |
102 |
115 |
1,1 |
GPR-2600, GPR-1600, GPR-1600MS |
191 |
275 |
312 |
7,9 |
GPR-2600W |
305 |
305 |
204 |
9,6 |
GPR-1000 |
102 |
229 |
77 |
3,7 |
10) Параметры электрического питания газоанализаторов и потребляемая мощность приведены
в таблице 6.
Таблица 6 - Параметры электрического питания газоанализаторов и потребляемая мощность
Модель |
Напряжение питания |
Потребляемая мощность, Вт, не более |
GPR-16MS, GPR-2600 |
100/110 или 220/240 В переменного тока |
200 |
GPR-1600, GPR-1600W, GPR-1600MS, GPS- 1600MS W |
100/110 или 220/240 В переменного тока |
230 |
GPR-1900, GPR-2900 |
100/110 или 220/240 В переменного тока или 9 28 В постоянного тока |
7,5 |
GPR-18, GPR-28 |
100/110 или 220/240 В переменного тока |
200 |
GPR-1000, GPR-2000 |
Аккумулятор |
1,2 |
GPR-15XP, GPR-25XP, GPR-1500, GPR-2500 |
12-28 В постоянного тока |
1,2 |
Примечание: переменный ток частотой (50-60) Гц |
11) Срок службы электрохимических датчиков приведен в таблице 7.
Таблица 7 - Срок службы электрохимических датчиков
Тип датчика |
Срок службы, месяцев, не менее |
GPR-12-2000MS, GPR-11-32-RTS, GPR-12-32-RT, GPR- 11-32-4 |
36 |
GPR-12-333, XLT-12-333, XLT-12-100M, GPR-12-100-M, XLT-11-24-RTS, GPR-11-32-4, XLT-11-24-4, XLT-11-24-4, |
24 |
GPR-12-21-RT |
9 |
GPR-11-60-RT |
60 |
12) Средняя наработка на отказ, ч 20 000
Условия эксплуатации
- диапазон температуры окружающей среды, oC
от 5 до 45
от минус 20 до 45
от минус 20 до 45
до 90
от 84 до 106,7
от 120 до 200
для газоанализаторов с сенсорами серии GPR
для газоанализаторов с сенсорами серии XLT
- диапазон температуры анализируемой среды, oC
- диапазон относительной влажности окружающей и анализируемой среды , % (без конденсации влаги)
- диапазон атмосферного давления, кПа
- диапазон давления анализируемой среды, кПа
