Номер по Госреестру СИ: 36550-07
36550-07 Лаборатории аналитические передвижные
(АКВИЛОН)
Назначение средства измерений:
Лаборатории аналитические передвижные «АКВИЛОН» (далее по тексту - лаборатории) являются комплексным мобильным средством экспресс-измерений концентрации загрязняющих веществ в объектах окружающей среды и среде обитания.
Внешний вид.
Лаборатории аналитические передвижные

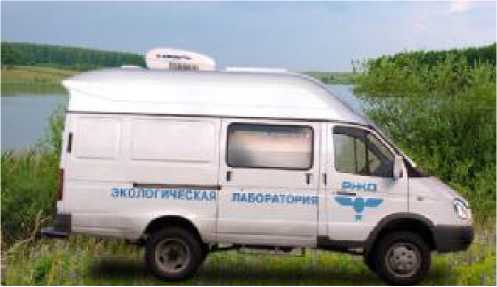

Рисунок № 1
Внешний вид.
Лаборатории аналитические передвижные

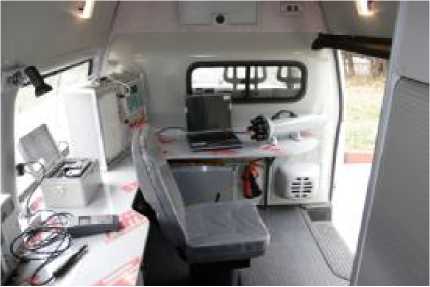

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.10.2017
Номер записи - 123521
ID в реестре СИ - 345921
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "НПО Аквилон"
Страна - РОССИЯ
Населенный пункт - г.Подольск
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№842 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№969 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Лаборатории аналитические передвижные (АКВИЛОН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПО Аквилон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36274-07 06.07.2022 |
Преобразователи ионометрические, И500 и И510 ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
ОТ |
1 год |
|
36275-07 06.07.2022 |
pH-метры-милливольтметры, pH-410 и pH 420 ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
ОТ |
1 год |
|
36278-07 06.07.2022 |
Титраторы потенциометрические автоматические, АТП ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
ОТ МП |
1 год |
|
36550-07 29.10.2017 |
Лаборатории аналитические передвижные, АКВИЛОН ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
ОТ |
1 год |
|
36552-07 06.07.2022 |
Электроды для потенциометрических измерений стеклянные, Эср-00, Эс-00.0, Эк-00.0 ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
ОТ |
1 год |
|
36553-07 01.01.2013 |
Анализаторы влажности весовые, АВ ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
1 год | |
|
36554-07 01.01.2013 |
Анализаторы пламенно-фотометрические универсальные, ФПА ООО "НПО Аквилон" (РОССИЯ г.Подольск) |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Лаборатории аналитические передвижные (АКВИЛОН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Лаборатории аналитические передвижные (АКВИЛОН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средств измерений наносится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к лабораториям аналитическим передвижным «АКВИЛОН»Технические условия 4215-021-81696414-2007.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66;
E-mail: office@vniims.ru
Лаборатории обеспечивают измерение и регистрацию показателей состояния и концентрации основных загрязняющих и вредных веществ в соответствии с требованиями нормативных документов, установленных на методы выполнения измерений в различных объектах окружающей среды:
-
- воздухе в диапазонах от 0 до 1 ПДК с.с. (предельно-допустимых среднесуточных концентраций ); от 1 ПДК с.с. до 0,5 ПДК м.р. (предельно-допустимых максимально-разовых концентраций в атмосферном воздухе); и от 0,5 до 20 ПДК р.з. (предельно-допустимых разовых концентраций в воздухе рабочей зоны) следующих веществ: оксид и диоксид углерода, оксид и диоксид азота, сероводород, сернистый ангидрид, аммиак, хлор, хлороводород, соединения марганца и меди, предельные, непредельные и ароматические углеводороды, фенол, спирты, простые и сложные эфиры; формальдегид, хлорпроизводные углеводороды, диметиламин; метилмеркаптан, растворители;
-
- воде природной, поверхностной, морской, очищенной сточной и питьевой: водородный показатель, электропроводность, мутность, суммарную токсичность, жесткость, ХПК, БПК, содержание солей, растворенный кислород, ртуть, фосфаты и полифосфаты, цианиды, нитраты, нитриты, ионы Na, K, Ca, Mg, SO4, Cl, F, ПАВ, нефтепродукты, фенолы, бенз(а)пирен;
-
- почвах, грунтах, донных отложениях и осадках сточных вод: рН, электропроводность, суммарную токсичность, содержание солей, ртуть, фосфаты и полифосфаты, цианиды, нитраты, нитриты, ионы Na, K, Ca, Mg, SO4, Cl, F, ПАВ, нефтепродукты, фенолы, бенз(а)пирен;
-
- метеопараметров: скорости и направления ветра, температуры и относительной влажности воздуха.
Общий вид лаборатории аналитической передвижной «АКВИЛОН» показан на рисунке 1.
Рисунок 1 - Общий вид лаборатории
Комплект поставки лабораторий* должен соответствовать документации предприятия-изготовителя. Средства измерений, входящие в комплект поставки лаборатории должны быть утвержденного типа.
В комплект поставки входят:
Автомобиль - носитель
Источник электропитания автономный
Блок бесперебойного питания
Газоанализатор «КАСКАД-Н»
Газоанализатор СВ-320
Газоанализатор 3.02П
Газоанализатор К-100
Газоанализатор «310 А»
Газоанализатор «Н-320»
Газоанализатор озона Ф-105
Газоанализатор универсальный ГАНК-4
Аспираторы ПУ
Анализатор TESTO 350S, 350 M, 350XL (с модулями TESTO 350S, 350 M/ 350XL)
Газоанализатор MRU модель 89/5 VARIO, VARIO PLUS, Delta 2000CD, Delta 65, Spectra 1600, Spectra 1600 GL
Хроматограф газовый, переносной «ФГХ-1»
Хроматограф газовый автоматический «АХТ» мод.- АХТ-ТИ
Метеоприбор М-49 М
Метеометр МЭС-200
Анализатор растворенного кислорода «HI 9143»
Анализатор растворенного кислорода «МАРК-302»
Анализатор жидкости «Эксперт 001» рН-метр-милливольтметр рН-410 Преобразователь ионометрический И-500
Анализатор вольтамперометрический АКВ-07 МК
Электроды ионоселективные «ЭЛИТ»
Концентратомер КН-2м
Анализатор содержания нефтепродуктов АН-2
Концентратомер «Биотестр-2»
Комплекс универсальный ртутеметрический УКР-1 МЦ Хроматограф жидкостный «Стайер» исп. моноблочное Весы электронные Scout
Весы лабораторные электронные Adventurer Pro
Весы лабораторные электронные DISCOVERY (DY)
Тепловизор Testo 880
Электрошкаф сушильный СНОЛ 3,0.3,8.2/2 (SNOL 24/200)Ц
ПН-8 Пробоотборник н/п 1л цельнометаллический с запорной крышкой
Система пробоотборная СП-2 для отбора проб природных и сточных вод
ПГ-400 пробоотборник для грунта
Холодильник
Центрифуга
Комплект ЗИП
Мебель лабораторная
Автоматизированное рабочее место оператора
Средства жизнеобеспечения
Кондиционер
Тепловентилятор
Огнетушители углекислотные
Штырь заземления
Аптечка
Канистры для воды вместимостью 20 л
Эксплуатационная документация «Лаборатория аналитическая передвижная «АКВИЛОН»
Методика поверки 4215-021-81696414-2007 МП
Методики поверки средств измерений, входящих в комплект поставки
Паспорт транспортного средства
*Комплектность лабораторий может быть изменена по согласованию между потребителем и предприятием-изготовителем в соответствии с назначением лаборатории в пределах номенклатуры типов средств измерений, указанных в разделе «Комплектность »
|
Диапазон измерений содержания в воздухе загрязняющих веществ, мг/м3: | |
|
-аэрозолей |
0-3000 |
|
-оксидов серы |
0-3300 |
|
-сернистых соединений |
0-1700 |
|
-кислот |
0-1700 |
|
-окислителей |
0-2000 |
|
-аминов |
0-6000 |
|
-фенолов |
0-4000 |
|
-альдегидов |
0-10 |
|
Пределы допускаемой основной относительной погрешности измерений содержания в воздухе загрязняющих веществ, % |
± 20 |
|
Диапазон измерений объемной доли СО, млн-1: |
0-8000 |
|
Пределы допускаемой основной абсолютной погрешности при измерении объемной доли СО: в диапазоне от 0 до 400 вкл. млн-1, % |
±20 |
|
в диапазоне св. 400 до 8000 млн-1, % |
±5 |
|
Диапазон измерений объемной доли NО, млн-1 |
0-3000 |
|
Пределы допускаемой основной абсолютной погрешности при измерении объемной доли NО в диапазоне от 0 до 200 вкл. млн-1, млн-1 |
±20 |
|
в диапазоне св. 200 до 3000 млн-1, % |
±10 |
|
Диапазон измерений объемной доли О2, % |
0-21 |
|
Предел допускаемой основной приведенной погрешности измерений объемной доли О2, % |
±2,5 |
|
Предел детектирования по пропану, г/см3 |
ДТХ 540-10 ППД 1^10-9 |
|
Предел допускаемых значений относительного СКО выходного сигнала по пропану, % | |
|
по высотам пиков |
1,5 |
|
по площадям пиков |
1,5 |
|
Предел допускаемых значений относительного СКО выходного сигнала по пропану за 48 часов работы, % | |
|
по высотам пиков |
5 |
|
по площадям пиков |
5 |
|
Диапазон расхода воздуха при отборе проб, дм3/мин | |
|
каналы отбора воздуха: 1 и 2 |
±(0,2 - 2,0) |
|
каналы отбора воздуха: 3 и 4 |
± (2,0 - 20,0) |
|
Погрешность задания расхода воздуха, % |
± 5 |
|
Диапазон измерений содержания массовой доли ртути, мг/м3 |
0,00001-0,05 |
|
Пределы основной относительной погрешности измерений массовой доли ртути, % |
±20 |
|
Диапазон измерений метеопараметров: скорости ветра, м/с |
от 1,5 до 50 |
|
направления ветра,... ° |
от 0 до 360 |
|
температуры воздуха, °C; |
от минус 55 до 45 |
|
относительной влажности воздуха, % |
от 30 до 100 |
|
Пределы основной абсолютной погрешности измерений: | |
|
скорости ветра, м/с |
± 0,5 |
|
направления ветра,. ° |
±10 |
|
температуры воздуха, °C |
±0,8 |
|
относительной влажности воздуха, % |
±10 |
|
Диапазон измерений рН, рН |
от 0 до 14 |
|
Пределы допускаемых значений основной абсолютной погрешности измерений рН, рН |
±0,04 |
|
Диапазон измерений массовой концентрации ионов, мг/дм3 |
от 3 40-3 до 5404 |
|
Пределы допускаемых значений основной относительной погрешности измерений массовой концентрации ионов, %: | |
|
одновалентных ионов |
± 2 |
|
двухвалентных ионов |
± 5 |
|
Диапазон измерений электрической проводимости растворов, мкСм |
0,01-3000 |
|
Диапазон измерений окислительно-восстановительного потенциала растворов, мВ |
от 0 до + 999,9 от +1000 до ±1999 |
|
Предел допускаемых значений основной абсолютной погрешности измерений окислительно-восстановительного потенциала, мВ |
±1,0 |
|
Диапазон измерений: | |
|
- напряжения, мВ |
от -2000 до 2000 |
|
- температуры, °С |
от 0 до 100 |
|
- рН (рХ), рН (рХ) |
от -20 до 20 |
|
Пределы допускаемых значений основой абсолютной погрешности измерений рН (рХ) | |
|
- одновалентных ионов, рН (рХ) |
± 0,01 |
|
- двухвалентных ионов, рХ |
± 0,02 |
|
- э.д.с, мВ |
±1 |
|
Пределы допускаемых значений основой относительной погрешности измерений массовой концентрации ионов, % |
± 2,5 |
|
Диапазон измеряемых значений ХПК, мг О2/дм3 |
от 30 до 25000 |
|
Предел допускаемых значений основой относительной погрешности измерений ХПК, % |
± (3 - 12) |
|
Диапазон измерений содержания растворенного кислорода, мг/л |
от 0,00 до 19,99 |
|
Предел допускаемых значений относительной погрешности измерений содержания растворенного кислорода, % |
± 2 |
|
Диапазон измерений массовой доли фенола в воде, мг/дм3 |
0,01 - 25,00 |
|
Пределы допускаемых значений основной абсолютной погрешности измерений массовой доли фенола в воде, мг/дм3 |
DС= ±(0,004 + 0,10-С) |
|
Диапазон измерений содержания массовой доли ртути в воде, мг/дм3 (в твердых средах (минерализатах), мг/кг) |
<0,00005 |
|
Пределы основной относительной погрешности измерений массовой доли ртути, % |
±20 |
|
Диапазон измерений числа импульсов, имп/с |
10 - 100 000 |
|
Предел допускаемых значений относительного среднего квадратичного отклонения (СКО) при измерении числа импульсов, % |
3 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
2 - 100 |
|
Пределы допускаемой абсолютной погрешности при измерении спектрального коэффициента направленного пропускания, % |
±2 |
|
Диапазон измерений массы, г | |
|
НПВ |
200 |
|
НмПВ |
0,2 |
|
Пределы допускаемой погрешности, (±), г | |
|
при первичной поверке: до 5000е |
0,005 |
|
св. 5000е до 20000 е, вкл. |
0,01 |
|
в эксплуатации до 5000е |
0,01 |
|
св. 5000е до 20000 е вкл. |
0,02 |
Лаборатория соответствует паспорту транспортного средства на автомобиль -носитель экологического класса не менее 2 и имеет салон водителя, салон-лабораторию с автоматизированным рабочим местом оператора, отсек для размещения вспомогательного оборудования и транспортировки портативных средств измерений и пробоотборных устройств, систему автономного электропитания, средства безопасности и жизнеобеспечения.
Система электропитания включает: автономный источник электропитания мощностью не менее 3,5 кВт, щит питания распределительный и комплект кабелей и обеспечивать электропитание однофазным переменным током напряжением 220 В ±10 % при частоте (50±1) Гц средств измерений, оборудования и персонального компьютера.
Срок службы не менее 7 лет.
