Назначение средства измерений:
Измерители иммитанса цифровые АМ-3001 предназначены для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, конденсаторов, катушек индуктивности) на переменном токе при частотах от 100 Гц до 100 кГц, представляемых параллельной или последовательной двухэлементной схемой замещения.
Внешний вид.
Измерители иммитанса цифровые
Рисунок № 1
Внешний вид.
Измерители иммитанса цифровые
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.10.2022
Номер записи - 123236
ID в реестре СИ - 345636
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификаций, нет модификации, нет данных , нет, мод. нет, измеритель иммитанса цифровой АМ-3001, Измеритель иммитанса цифровой AM-3001, Измерители иммитанса цифровые AM-3001, Измерители иммитанса цифровые, Е7-15, Без модификации, АМ-3001,, АМ-3001, LCR-7829, AM-3100, AM-3002, AM-3001, - -, -,
Производитель
Изготовитель - Фирма "GS Instrument Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 742
Выдано извещений - 24
Кол-во периодических поверок - 380
Кол-во средств измерений - 202
Кол-во владельцев - 82
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 538 дн.
Приказы РСТ, где упоминается данный тип СИ
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
№2221 от 2017.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители иммитанса цифровые (AM-3001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
36304-07 Измерители иммитанса цифровые (AM-3001) Фирма "GS Instrument Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
55450-13 Газоанализаторы (СГОЭС-М11) ЗАО "Электронстандарт-Прибор" (РОССИЯ г.С.-Петербург) |
|
36304-07 Измерители иммитанса цифровые (AM-3001) Фирма "GS Instrument Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
55585-13 Измерители иммитанса (ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М) Закрытое акционерное общество "ПрофКИП" (ЗАО "ПрофКИП") (РОССИЯ Московская обл., г. Мытищи) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Измерители иммитанса (ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М)
Стоимость поверки Измерители иммитанса (ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6653 | 6377 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 6377 |
|
ФБУ Иркутский ЦСМ Иркутская область |
8430 | 6377 |
|
ФБУ Кировский ЦСМ Кировская область |
6028 | 6377 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4499 | 6377 |
Программное обеспечение
Программное обеспечение (ПО) измерителей иммитанса предназначено для измерения параметров радиотехнических компонентов и электрических цепей и отображения их на индикаторе.
Запись и контроль ПО на микроконтроллеры измерителей иммитанса выполняется у изготовителя с использованием специальных аппаратных средств до установки на плату.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование |
Идентификационное наименование (наименование модификации) |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
ПО АМ-3001 |
АМ-3001 |
1.01.V.101 |
1C8AE4B231 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Приведенные метрологические характеристики измерителей иммитанса указаны с учетом установленного ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус измерителей иммитанса в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью измерителей иммитанса указаны в документе: «Измерители иммитанса цифровые АМ-3001. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса цифровым АМ-3001-
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 25242-94 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом «ГСИ. Измерители иммитанса цифровые АМ-3001. Методика поверки», МП-020/447-2007, утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в июле 2007 г.
Основные средства поверки:
-
- частотомер Ч3-63/1; диапазон 0,1 Гц - 1500 МГц, погрешность ± 5-10-7 ± 1 е.м.р.
-
- мультиметр цифровой Agilent 34410A;
-
- калибратор универсальный FLUKE 5520A;
-
- меры индуктивности Р596, диапазон 1 мкГн - 1,0 Гн, погрешность в зависимости от
индуктивности, от 0,0005 до 0,01 установленного значения.
Изготовитель
Фирма «GS Instruments Co., Ltd.», Корея.#1385-14, Juan-Dong, Nam-Ku, Incheon, Корея.
Тел. 82-32-870-5637, факс.82-32-870-5640, электронная почта info@gsinstrument.com
Заявитель
ЗАО «ЭЛИКС»115211, г. Москва, Каширское ш., д. 55, корп. 1.
Телефон (495) 344-84-76, факс (495) 344-67-07, электронная почта sale@eliks.ru.
Испытательный центр
Федеральное государственное учреждение «Российский Центр испытаний и сертификации - Москва» (ФГУ «Ростест - Москва»), аттестат аккредитации от 15.03.2010 г. № 3001010, 117418 Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 Email: info@rostest.ruИзмерители иммитанса цифровые АМ-3001 (далее измерители иммитанса) представляют собой многофункциональные цифровые электроизмерительные приборы, применяемые при наладке, ремонте и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности.
Принцип действия измерителей иммитанса основан на сравнении с опорным напряжением результатов прохождения тестового сигнала заданной частоты через цепь с комплексным сопротивлением.
Измеритель иммитанса содержит аналоговую входную схему сравнения, источник испытательного сигнала переменного тока, аналого-цифровой преобразователь, микропроцессор, управляющий процессом измерения и выводом его результатов на дисплей, цифровой светодиодный дисплей, клавиатуру управления и источник питания.
Измерители иммитанса выполнены в прямоугольном пластмассовом корпусе с поворотной ручкой для переноски.
Управление и контроль режимов работы осуществляется с передней панели, на которой размещены: функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети и цифровой дисплей.
Функциональные клавиши служат для выбора специальных видов и пределов измерений. Результаты измерений отображаются дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса.
На задней панели измерителей иммитанса расположены: разъем сетевого питания, клавиша включения/выключения измерителя, два разъема для подключения источника внешнего напряжения смещения, разъемы RS-232 и IEEE-488 для подключения измерителей к компьютеру, разъем подключения интерфейса для производства разбраковки.
Конструкция прибора рассчитана на эксплуатацию в промышленных и лабораторных условиях. Питание измерителей иммитанса осуществляется от сети переменного тока, напряжением (220 ± 22) В, частотой (50 ± 2) Гц, потребляемая мощность не более 20 Вт.

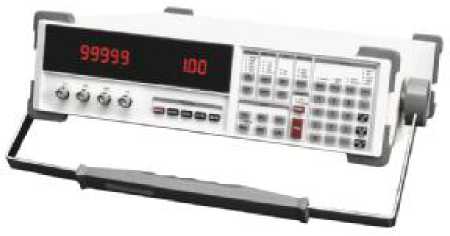

Рисунок 1- Фотография общего вида измерителей иммитанса.
Защита от несанкционированного доступа внутрь корпуса осуществляется пломбированием одного из винтов крепления задней стенки (см. рис 2)

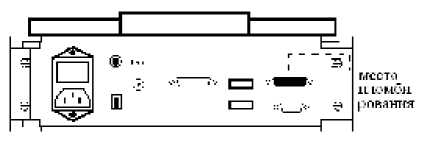

Рисунок 2 - Схема пломбировки измерителей иммитанса от несанкционированного доступа.
-
