Номер по Госреестру СИ: 36004-07
36004-07 Комплексы измерительно-вычислительные
(ИВК ТБН "Энерго")
Назначение средства измерений:
Комплексы измерительно-вычислительные ИВК ТБН «Энерго» предназначены для подсчета количества электрических импульсов от измерительных преобразователей, первичной обработки, хранения, и дальнейшей передачи значений в виде электрических цифровых сигналов.
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов: «Комплексы измерительновычислительные ИВК ТБН «Энерго». Руководство по эксплуатации. РЭ 4232-021-42968951-2012» (далее — Руководство по эксплуатации)
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации РЭ 4232-021-42968951-2012.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации РЭ 4232-021-42968951-2012.
Комплектность средства измерений
В комплект входят:
а) компоненты комплекса измерительно-вычислительные ИВК ТБН «Энерго:
-
- КМ-К — количество по заказу;
-
- КМ-Д — количество по заказу;
-
- KM-RZ - количество по заказу;
-
- операторская панель КМ — количество по заказу;
-
- блоки питания — количество по заказу.
б) эксплуатационные документы (руководство по эксплуатации и формуляр) — один комплект.
Поверка
осуществляется в соответствии с документом МП 36004-07 «Комплексы измерительновычислительные ИВК ТБН Энерго. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест -Москва» в сентябре 2007 г.
Основные средства поверки: генератор импульсов Г5-82.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерительновычислительным комплексам ИВК ТБН «Энерго»:
ГОСТ Р 8.596-2002 ГСОЕИ. Метрологическое обеспечение измерительных систем. Основные положения.
ТУ 4232-021-42968951-2007 «Комплексы измерительно-вычислительные ИВК ТБН Энерго. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
при осуществлении торговых операций.
Испытательный центр
Испытания проводились в ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31: info@rostest.ru
Комплексы измерительно-вычислительные ИВК ТБН «Энерго» осуществляют подсчет электрических импульсов от измерительных преобразователей нарастающим итогом с помощью счетчиков-регистраторов импульсов, вычисление количества импульсов, обработку результатов с помощью контроллеров сбора данных. В качестве первичных преобразователей могут применяться теплосчетчики, счетчики горячей и холодной воды, счетчики электрической энергии, счетчики газа, имеющие выходные импульсные сигналы.
В состав комплексов измерительно-вычислительных ИВК ТБН «Энерго» входят счетчики-регистраторы импульсов КМ-К, контроллеры сбора данных КМ-Д, ретрансляторы КМ-R (для модификации Z) и коммутационные устройства.
Счетчики-регистраторы импульсов обеспечивают:
прием и подсчет импульсов от первичных преобразователей по одно, двух и четырех тарифным схемам;
контроль исправности линий связи измерительных преобразователей со счетчиком -регистратором;
учет времени безаварийной работы каждого измерительного канала;
автоматическое переключение тарифных зон по внутренним часам астрономического времени;
формирование базы событий;
энергонезависимое хранение настроечных параметров; контроль разряда батареи;
автономную работу при попадании внешнего питания;
прием команд и передачу следующих данных на контроллеры сбора данных КМ-Д: личеством поддерживаемых тарифных зон, количеством подключаемых измерительных компонентов, способами передачи данных - по интерфейсу RS485, модификации КМ-К, или радиоканалу модификации КМ-К^).
-
- число накопленных импульсов от измерительных преобразователей;
-
- период следования импульсов;
-
- параметров настройки;
-
- кода действующих событий;
-
- синхронизации внутренних часов.
Счетчики-регистраторы импульсов имеют различные модификации и различаются ко-
Контроллеры сбора данных КМ-Д обеспечивают:
считывание информации со счетчиков-регистраторов импульсов КМ-К поступающую по интерфейсу RS 485 или радиоканалу (модификация Z);
формирование и хранение конфигурации абонентской «домовой» сети; энергонезависимое хранение абонентских баз данных с глубиной архивов: почасовые - не менее 45 суток;
посуточные - не менее 90 суток;
передачу архивных данных во внешние измерительные системы: через интерфейс USB (только в технологическом режиме);
через интерфейс Ethernet 10Base-T/100Base-TX.
передачу текущих значений от счетчиков-регистраторов импульсов через интерфейс Ethernet 10Base-T/100Base-TX.
Ретранслятор KM-RZ (модификация Z) обеспечивает прием информации по радиоканалу от счетчиков - регистраторов KM-K(Z) и передачу их по направлению к домовому контроллеру KVIJl(Z).
Счетчики-регистраторы импульсов КМ-К объединяются в единую цифровую сеть с помощью стандартного сетевого кабеля из двух витых пар, одна пара используется для подачи питающего напряжения, а другая непосредственно для передачи информации на контроллеры сбора данных КМ-Д. В случае, если длина кабеля от счетчики-регистраторы импульсов до контроллера КМ-Д превышает 1200 м используется один или несколько ретрансляторов RS-485/ RS-485.
Счетчики-регистраторы импульсов модификации KM-K(Z) объединяются в единую цифровую сеть по радиоканалу. Контроллер КМ-Д^) является инициатором сети. КМ-Д^) обеспечивает организацию сети, сбор, архивирование и передачу архивных данных во внешние системы.

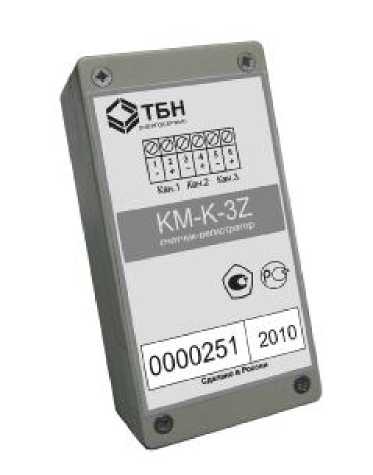

Рисунок 1 Счетчик - регистратор. Внешний вид

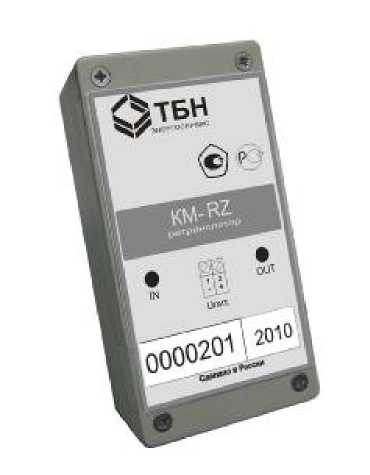

Рисунок 2 Ретранслятор. Внешний вид

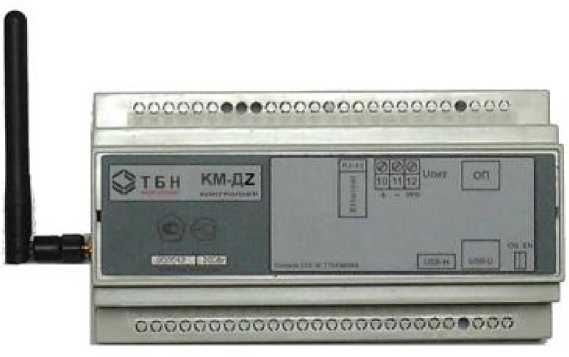

Рисунок - 3. Домовой контроллер КМ-Д
Рисунок 4 — Операторская панель КМ
Опломбированию в комплексах измерительно-вычислительных ИВК ТБН «Энерго» подлежат все входящие в его состав КМ-К. Схемы пломбирования приведены на рисунке 5.
Рисунок - 5 Схема пломбирования КМ-К
i |
< |
|>%Т1Ё!1Н1 жАШАвс |
1 |
> |
Т’Ггтг ш di-ш KM-K-3Z | ||
0000251 гою Пик» в №им | |||
1 |
4 ч_ |
» & ____________________________J | |
-ч |
,-■ ■■■ А |
1— |
Пломбировочная чашка
Идентификационные данные программного обеспечения ПК- ИВК ТБН «Энерго» приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программы конфигурирования системы |
KMDConfig |
1.0.1 |
63AF95431A8C 74199693EC556 949FE3C |
MD5 |
Программы, предназначенные для формирования и распечатки отчетов по запросам пользователей |
KMDViewer |
1.1.5 |
9ABE7D6AB6F 4D6D290C5CD 7760369428 |
MD5 |
Программное обеспечение |
ИВК ТБН «Энерго» состоит из двух частей. |
Первая часть — |
KMDConfig, реализующая алгоритмы обработки измерительной информации и формирования файла, содержащего списки абонентов и идентификационные номера принадлежащих им преобразователей энергоресурсов, является метрологически значимой и имеет уровень защиты «С» по МИ 3286-2010 от непреднамеренных и преднамеренных изменений.
Вторая часть — KMDViewer, содержащая программы, предназначенные для формирования и выдачи отчетов по запросам пользователей о потреблении энергоресурсов за указанный расчетный период, с учетом тарифных зон, а также контроля состояния каналов и преобразователей энергоресурсов и т.п. — открыта для свободного доступа пользователей.
В комплект входят:
а) компоненты комплекса измерительно-вычислительные ИВК ТБН «Энерго:
-
- КМ-К — количество по заказу;
-
- КМ-Д — количество по заказу;
-
- KM-RZ - количество по заказу;
-
- операторская панель КМ — количество по заказу;
-
- блоки питания — количество по заказу.
б) эксплуатационные документы (руководство по эксплуатации и формуляр) — один комплект.
Количество измерительных преобразователей, подключаемых к счетчику-регистратору,
шт, не более............................................................................................................8
Типы входных импульсных сигналов:
-
- герконовый ключ;
-
- транзисторный ключ;
-
- активный (потенциальный).
Частота следования входных импульсных сигналов, Гц, не более
Длительность импульса, мс, не менее, мс
Пределы допускаемой относительной погрешности измерении
Пределы допускаемой погрешности измерений времени, %.......................................... ± 0,05
Абсолютная погрешность синхронизации времени счетчиков-регистраторов импульсов КМ-К и контроллером сбора данных КМ-Д, с
Напряжения питания постоянного тока, В
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С.....................................от плюс 5 до плюс 55
-
- относительная влажность окружающего воздуха при 35°С,
без конденсации влаги, %, не более
-
- атмосферное давление, кПа ...............................................................от 84 до 106
Потребляемая мощность, Вт, не более
Параметры электропитания:
сеть переменного тока напряжением от 187 В до 242 В частотой от 49 до 51 Гц.
Масса, г, не более:
-
- ретранслятор КМ-RZ
-
- счетчик-регистратор импульсов КМ-К................................................... 116х60х50
-
- ретранслятор КМ-RZ..........................................................................116х60х50
-
- контроллер сбора данных КМ-Д........................................................ 155х90х60
Степень защиты IP 54
Максимальный объем архивной памяти КМ-Д ............................................24 Мб
