Номер по Госреестру СИ: 35216-07
35216-07 Преобразователи давления
(MT, ST, 8.S19)
Назначение средства измерений:
Преобразователи давления МТ, ST, 8.S19 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давлений жидкостей и газов, а также уровня жидкостей в нормированный выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим, механическим способом или методом наклейки на корпус преобразователей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в руководстве по эксплуатации «Преобразователи давления МТ, ST, 8.S19. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления МТ, ST, 8.S19
-
1 ГОСТ 22520-85 «Преобразователи давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
-
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа»
-
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»
-
4 ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»
-
5 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
-
6 Техническая документация фирмы «NUOVA FIMA S.p.A.», Италия.
Поверка
Поверкаосуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления
измерительные. Методика поверки».
Изготовитель
Фирма «NUOVA FIMA S.p.A.», ИталияАдрес: 288045 INVORIO (NO) ITALY
VIA C BATTISTI 59
Tel. +39 0322 253200
Fax +39 0322 253232
Лист 5 Всего листов 5
Заявитель
ООО «Рустек», г. Санкт-Петербург
Адрес: 194044, Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203, 204
тел. (812) 703-07-83, 703-07-85 факс. (812) 703-07-83, www.rustek.net
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., д.19
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru
Принцип действия преобразователей основан на упругой деформации чувствительного элемента, на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему. Измеряемое давление подводится через штуцер в рабочую полость преобразователя. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для усиления, обеспечения температурной компенсации и преобразования в унифицированный электрический выходной сигнал постоянного тока или напряжения.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположены чувствительный элемент и электронный блок преобразования. Преобразователи МТ изготавливаются в виде единой конструкции с показывающими манометрами, предназначенными для индикации измеренных значений давления. Преобразователи выпускаются отградуированными на входной сигнал в единицах давления кПа, МПа, кг/см2, бар, или psi.
Преобразователи имеют 9 модификаций, отличающихся видом измеряемого давления, диапазонами измерений, погрешностью, значениями выходных сигналов и напряжения питания постоянного тока.

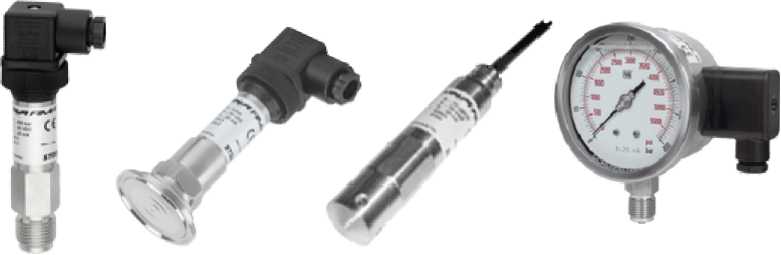

Внешний вид преобразователей приведен на рисунке 1.
Рисунок 1 - Преобразователи давления МТ, ST, 8.S19
Преобразователь давления - 1 шт.
Потребительская тара - 1 шт.
Руководство по эксплуатации - 1 экз.
преобразователей приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значения характеристики | |||
МТ18 |
МТОМ |
STMA |
STLV | |
Вид измеряемого давления |
избыточное |
уровень | ||
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0,06 до 160 (от 0,6 до 1600) |
от 10 до 160 (от 100 до 1600) |
от 0,1 до 60 (от 1 до 600) |
от 0,01 до 2,5 (от 0,1 до 25) |
Нижние пределы измерений, МПа (бар) |
0 | |||
Пределы допускаемой основной приведенной погрешности, g, % от диапазона измерений |
±0,25; ±0,5 |
±0, 5; ±1 |
±0,25; ±0,5 | |
Выходной сигнал, | ||||
• мА |
от 4 до 20 | |||
• В |
от 0 до 5; от 0 до 10 | |||
Вариация выходного сигнала, % |
g | |||
Напряжение питания постоянного тока, В | ||||
• для выходного сигнала 4.20 мА |
от 10 до 30 |
от 8 до 30 |
от 10 до 30 | |
• для выходного сигнала 0.5 В |
от 8 до 30 |
от 8 до 30 |
от 8 до 30 | |
• для выходного сигнала 0.10 В |
от 14 до 30 |
от 14 до 30 |
от 14 до 30 | |
Потребляемая мощность, Вт, не более |
1 | |||
Максимальное допускаемое испытательное давление | ||||
• МПа |
- |
от 0,25 до 80* |
от 0,2 до 12* | |
• % от ВПИ |
130 |
- |
- | |
Пределы дополнительной погрешности, вызван- | ||||
ной изменением температуры окружающего воздуха в диапазоне рабочих температур на |
±0,2 |
±(от 0,2 до 0,8)* | ||
каждые 10 °С, % % от диапазона измерений | ||||
Температура измеряемой среды, °С |
от минус 25 до 100 |
от минус 10 до 120 |
от минус 20 до 100 (до 150 по заказу) |
- |
Диапазон рабочих температур окруж. воздуха, °С |
от минус 25 до 65 (от минус 40 по заказу) |
от минус 10 до 65 |
от минус 25 до 85 | |
Масса, кг, не более |
0,77 |
1,82 |
0,26 | |
Габаритные размеры, мм | ||||
• длина |
146 |
149 |
114 |
109 |
• высота (диаметр корпуса) |
144 |
210 |
022 |
027 |
Степень защиты от воздействий окружающей среды |
IP55, I |
P65 |
IP65 | |
Дополнительные сведения |
совмещен с манометром показывающим | |||
Средний срок службы, лет, не менее |
10 |
Лист 2
Всего листов 5
*- в зависимости от диапазона измерений
Наименование характеристики |
Значения характеристики | ||||
SТSA |
SТ09 |
S'l'18 |
Sl'-BRAVO |
8.S19 | |
Вид измеряемого давления |
избыточное, абсолютное | ||||
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0 до 4 (от 0 до 40) |
от 0 до 6 (от 0 до 60) |
от 0 до 60 (от 0 до 600) |
от 0 до 40 (от 0 до 400) |
от 0 до 100 (от 0 до 1000) |
Нижние пределы измерений, МПа (бар) |
минус 0,1.0 (минус 1.0) | ||||
Пределы допускаемой основной приведенной погрешности, g, % от диапазона измерений |
±0,25; ±0,5 |
±0,5; ±1 |
±0,25; ±0,5; 1,0 | ||
Выходной сигнал,
|
от 4 до 20 от 0 до 5; от 0 до 10 |
от 4 до 20 |
от 0 |
от 4 до 20 до 5; от 0 до 10 | |
Вариация выходного сигнала, % |
g | ||||
Напряжение питания постоянного тока, В
|
от 8 до 30 от 8 до 30 от 14 до 30 |
от 10 до 30 |
от 8 до 30 от 8 до 30 от 14 до 30 |
от 8 до 30 от 8 до 30 от 14 до 30 |
от 9 до 33 от 15 до 30 от 15 до 30 |
Потребляемая мощность, Вт, не более |
1 | ||||
Максимальное допускаемое испытательное давление, % от ВПИ |
от 0,25 до 10* |
от 0,2 до 18* |
от 0,5 до 80* |
от 0,5 до 50 |
от 20 до 150* |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±(от 0,2 до 0,5)* |
±(от 0,3 до 0,8)* |
±0,2 |
±0,2 |
±(от 0,15 до 0,60)* |
Температура измеряемой среды, °С |
от минус 10 до 100 (до 150 по заказу) |
от минус 25 до 85 |
от минус 25 до 100 (от минус 15 по заказу) |
от минус 25 до 85 |
от 0 до 80 |
Диапазон рабочих температур окруж. воздуха, °С |
от минус 10 до 85 |
от минус 25 до 85 |
от 0 до 70 | ||
Масса, кг, не более |
0,32 |
0,23 |
0,18 |
0,10 |
0,23 |
Габаритные размеры, мм
|
122 022 |
128 022 |
124 022 |
108 022 |
113 024 |
Степень защиты от воздействий окружающей среды |
IP65 | ||||
Средний срок службы, лет, не менее |
10 |
*- в зависимости от диапазона измерений
Лист 3
Всего листов 5
Лист 4 Всего листов 5 Условия эксплуатации:
Атмосферное давление, кПа от 84 до 106,7
Относительная влажность, % от 30 до 80
