Номер по Госреестру СИ: 34718-12
34718-12 Анализаторы паров этанола в выдыхаемом воздухе
(Lion Intoxilyzer 8000)
Назначение средства измерений:
Анализаторы паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000 (далее -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

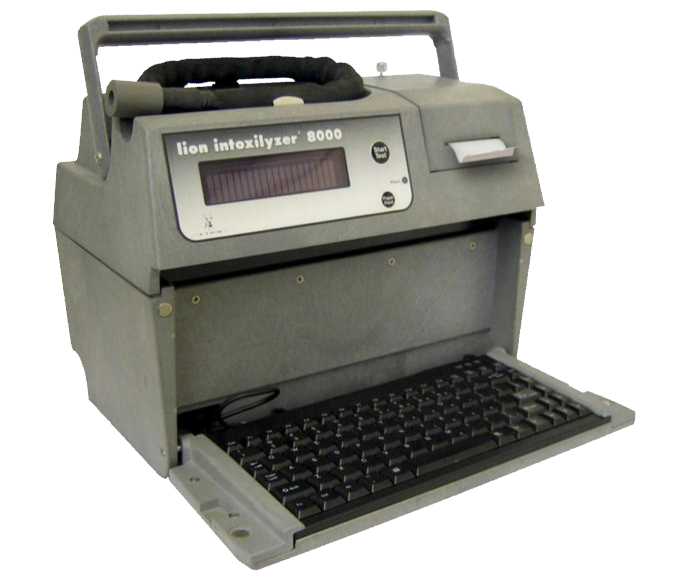

Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 1
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение Russia.
Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на дисплее и хранения результатов измерений в памяти анализаторов. Идентификация встроенного программного обеспечения производится путем вывода номера версии на дисплей анализаторов и распечатки номера версии в протоколах измерений.
Идентификационные данные встроенного программного обеспечения анализаторов
приведены в таблице 2.
Т а б л и ц а 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Russia |
SW80336 |
8007.01 |
3c4ccb33f8f7893dce 07502e2f3c9f13 |
MD5 |
П р и м е ч а н и е - Номер версии встроенного программного обеспечения анализатора | ||||
должен быть не ниже указанного в таблице. |
Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на анализаторы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха приведена в документе «Анализатор паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000
-
1 ГОСТ Р 50444-92 (р.р. 3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
-
2 ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
-
3 ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
-
4 ГОСТ Р ИСО 10993.1-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования».
-
5 ГОСТ Р ИСО 10993.5-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro».
-
6 ГОСТ Р ИСО 10993.10-99 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10. Исследование раздражающего и сенсибилизирующего действия».
-
7 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
8 ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах».
-
9 Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-0430-2012 «Анализаторы паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 6 августа 2012 г.
Основные средства поверки: генератор газовых смесей паров этанола в воздухе LION - рабочий эталон 1-го разряда по ГОСТ 8.578-2008 в комплекте с эталонами сравнения - водными растворами этанола Хд 2.706.150-10.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10, 190005, г. Санкт-Петербург, Московский пр., д. 19,тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия анализаторов - инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола. В анализаторах используется два оптических фильтра, обеспечивающих одновременное измерение в спектральных диапазонах около 3,4 и 9,4 мкм.
Анализаторы представляют собой автоматические стационарные приборы.
На передней панели анализаторов расположены две кнопки управления, индикатор питания, дисплей, встроенный принтер и съемная клавиатура, предназначенная для ввода данных и управления работой анализатора. На дисплее анализаторов отображаются результаты измерений, а также сообщения о режимах работы анализаторов и указания оператору.
Проба анализируемой газовой смеси подается в анализаторы через гибкую термоста-тируемую входную трубку. В анализаторах используется автоматический режим отбора пробы выдыхаемого воздуха, при котором выполняется автоматическая проверка соответствия расхода и объема подаваемой пробы воздуха установленным параметрам.
На задней панели анализаторов расположены: тумблер питания от сети 220 В, тумблер включения/выключения анализатора, разъемы для подсоединения сетевого кабеля и кабеля для подключения анализатора к бортовой сети автомобиля.
Анализаторы имеют звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха. Для отбора проб воздуха используются сменные мундштуки.
В памяти анализаторов сохраняются от 200 до 500 результатов измерений (в зависимости от объема сохраняемых данных вместе с результатом измерений).
Встроенный принтер анализаторов предназначен для распечатки протоколов измерений на бумажном носителе. В протоколах измерений анализаторов распечатывается информация согласно таблице 1.
Т а б л и ц а 1
№№ строки |
Надпись в протоколе |
Содержание протокола |
1 |
BREATH ALCOHOL TEST RECORD |
Наименование протокола измерения |
2 |
Lion Intoxilyzer 8000 Serial Number: Software Version: |
Наименование анализатора Заводской номер анализатора Номер версии встроенного программного обеспечения анализаторов |
3 | ||
4 | ||
5Х) |
Location 1 |
Данные о месте проведения измерения |
6Х) |
Location 2 Location 3 Test Number: RU/XXXXX/XX | |
71} | ||
8 |
Номер измерения (по внутренней нумерации анализатора: RU/номер/год) | |
9 |
DD Month YYYY |
Дата (день месяц год) выполнения измерения |
П р о д о л ж е н и е т а б л и ц ы 1
№№ строки |
Надпись в протоколе |
Содержание протокола | ||
10 |
Last Calibration: HH:MM:SS DD/MM/YYYY Subject Name: DOB: I)I)/V|V|/YYYY Age: Gender: |
Время (час:минуты:секунды) и дата (день/месяц/год) последней корректировки показаний анализатора Фамилия и имя обследуемого лица Дата рождения (день/месяц/год), возраст и пол обследуемого лица | ||
И1) | ||||
I21’ | ||||
1311 |
Licence Number: |
Номер водительского удостоверения обследуемого лица | ||
I41’ |
Vehicle Number: |
Государственный регистрационный знак автотранспортного средства обследуемого лица | ||
151} |
Arresting Officer: |
Фамилия и инициалы инспектора ГИБДД, направившего обследуемое лицо на освидетельствование | ||
161} |
Rank: Number: |
Звание и номер нагрудного знака инспектора ГИБДД, направившего обследуемое лицо на освидетельствование | ||
I71’ |
Subject Signature |
Подпись обследуемого лица | ||
18 |
TESTI |
BrACH mg/l |
TIME111 |
|
19 |
Blank 1 |
0.00 |
HH:MM:SS |
Результат автоматического контроля отсутствия этанола в измерительной камере и системе отбора пробы анализатора, а также в окружающем воздухе перед измерением2-* |
20 |
Standard Check 1 |
PASS |
Результат проверки по «внутреннему стандарту» перед измерением3) | |
21 |
Blank 2 |
0.00 |
HH:MM:SS |
Результат автоматического контроля отсутствия этанола в мундштуке перед из-мерением2-* |
22 |
Breath Specimen |
X.XX |
HH:MM:SS |
Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха |
23 |
Blank 3 |
0.00 |
HH:MM:SS |
Результат автоматического контроля отсутствия этанола в измерительной камере и системе отбора пробы анализатора, а также в окружающем воздухе после измерения2^ |
24 |
Standard Check 2 |
PASS |
Результат проверки по «внутреннему стандарту» после измерения3) |
П р о д о л ж е н и е т а б л и ц ы 1
№№ строки |
Надпись в протоколе |
Содержание протокола |
25 |
Diagnostics PASS | |
Итоговый результат контроля всех этапов измерения |
261’ |
Operator Signature |
Подпись лица, проводившего измерение |
27" |
Operator Name: |
Фамилия и инициалы лица, проводив шего измерение |
28 " |
Rank: Number: |
Должность лица, проводившего измерение, идентификационный номер |
|

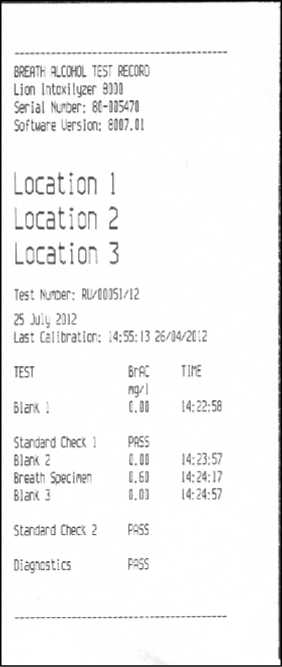

На рисунке 1 приведен общий вид анализаторов и пример распечатанного протокола измерения.
Рисунок 1 - Общий вид анализаторов и пример распечатанного протокола измерения.
лист № 4 всего листов 7
Комплект поставки анализаторов приведен в таблице 5.
Т а б л и ц а 5
№ п/п |
Наименование |
Количество | |
1 |
Анализатор паров этанола в выдыхаемом 8000 |
воздухе Lion Intoxilyzer |
1 шт. |
2 |
Мундштук |
100 шт. | |
3 |
Кабель сетевой 220 В |
1 шт. | |
4 |
Рулон термобумаги для принтера |
3 шт. | |
5 |
Руководство по эксплуатации |
1 экз. | |
6 |
Паспорт |
1 экз. | |
7 |
Методика поверки МП-242-0430-2012 |
1 экз. | |
П р и м е ч а н и я:
|
-
1 Диапазон измерений и пределы допускаемой погрешности анализаторов приведены в таблице 3.
Т а б л и ц а 3
Диапазон измерений массовой концентрации этанола, мг/л |
Пределы допускаемой погрешности |
Предел допускаемого среднего квадратического отклонения | ||
абсолютной |
относительной |
абсолютного |
относительного | |
0 - 0,40 |
± 0,02 мг/л |
- |
0,007 мг/л |
- |
св. 0,40-1,50 |
- |
±5 % |
- |
1,75 % |
П р и м е ч а н и я:
которые выводятся на дисплей анализатора и бумажный носитель в виде нулевых показаний: от 0,00 до 0,02 мг/л.
|
лист № 5 всего листов 7 2 Диапазон показаний, мг/л: от 0,00 до 3,00.
3 Цена младшего разряда шкалы, мг/л: 0,01.
4 Дополнительные погрешности от наличия неизмеряемых компонентов в анализи-
руемой газовой смеси приведены в таблице 4. Т а б л и ц а 4
Неизмеряемый компонент |
Содержание неизмеряемого компонента в газовой смеси1) |
Дополнительная погрешность2) |
Ацетон |
не более 0,50 мг/л |
отсутствует |
Метан |
не более 0,30 мг/л |
отсутствует |
Оксид углерода |
не более 0,20 мг/л |
отсутствует |
Диоксид углерода |
не более 10 % (об.) |
отсутствует |
|
5 Параметры анализируемой газовой смеси при подаче пробы на вход анализато-
ров:
не менее 6; не менее 1,2. не более 30. не более 70. не более 35.
не менее 12.
- расход анализируемой газовой смеси, л/мин:
- объем пробы анализируемой газовой смеси, л:
-
6 Время подготовки к работе после включения, мин:
-
7 Время измерения после отбора пробы, с:
-
8 Время подготовки к работе после измерения, с :
-
9 Интервал времени работы анализаторов без корректировки показаний, месяцев:
Корректировка показаний анализаторов проводится при поверке по необходимости. 10 Электрическое питание анализаторов может осуществляться от сети переменно-
го тока напряжением (220 ± 22) В частотой (50 ± 1) Гц или от внешнего источника постоян-
ного тока напряжением (12 ± 2) В/6,3 А (бортовая сеть автомобиля).
75. не более 360; не более 220; не более 270.
не более 7. от 10 до 35;
-
11 Потребляемая мощность, Вт:
-
12 Габаритные размеры анализаторов, мм:
- длина
- ширина
- высота
-
13 Масса анализаторов, кг:
-
14 Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С:
- диапазон относительной влажности
окружающего воздуха, %:
от 10 до 100 (без конденсации); от 60,0 до 130,0.
10. 8000.
- диапазон атмосферного давления, кПа: 15 Средний срок службы анализаторов, лет: 16 Средняя наработка на отказ, ч:
