34210-14 Анализаторы утечек природного газа
(HI FLOW)
Назначение средства измерений:
Анализаторы утечек природного газа "HI FLOW" (далее - анализаторы) предназначены для измерений объемной доли метана и оценки утечек при транспортировании природного газа из трубной арматуры, золотниковых и компрессорных уплотнений в магистральных линиях, хранилищах и компрессорных станциях для природного газа.
Внешний вид.
Анализаторы утечек природного газа
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2019
Номер записи - 120629
ID в реестре СИ - 343029
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, HI FLOW,
Производитель
Изготовитель - Фирма "Bacharach, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 2
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2817 от 2023.12.27 ПРИКАЗ_Об утверждении типов стандартных образцов (2)
№3395 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяные топлива и смазочные материалы" (ТК 031)
Наличие аналогов СИ: Анализаторы утечек природного газа (HI FLOW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bacharach, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34210-07 01.04.2012 |
Анализаторы утечек природного газа, HI FLOW Фирма "Bacharach, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34210-14 26.02.2019 |
Анализаторы утечек природного газа, HI FLOW Фирма "Bacharach, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40136-08 01.01.2014 |
Сигнализаторы метана, Leakator JR, Leakator 10 Фирма "Bacharach, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Анализаторы утечек природного газа (HI FLOW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы утечек природного газа (HI FLOW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
3340 | 3340 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
"HI FLOW" |
"HI FLOW" |
ver. 1,40 |
- |
- |
Анализаторы имеют защиту программного обеспечения от преднамеренных или не-
преднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
|
Знак утверждения типаЗнак утверждения типананосится на анализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измеренийСведения о методиках (методах) измеренийприведены в руководстве по эксплуатации анализаторов утечек природного газа "HI FLOW".
Нормативные и технические документыНормативные документы, устанавливающие требования к анализаторам утечек природного газа "HI FLOW"ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация фирмы "Bacharach, Inc.", США. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений - осуществление производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской федерации. ПоверкаПоверкаосуществляется по документу МП 34210-14 "Инструкция. Анализаторы утечек природного газа "HI FLOW". Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 13 декабря 2013 г. и входящему в комплект поставки. Основные средства поверки: ГСО № 3907-87.
ЗаявительОАО "Пергам-Инжиниринг"Адрес: 129085, г.Москва, проезд Ольминского, дом 3А, офис 830 Тел./факс: (495) 213-81-81, (495) 616-66-14 E-mail: forward@pergam.ru Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru Анализаторы утечек природного газа конструктивно представляют собой портативные измерительные комплексы, включающие датчик метана, насос, камеру для измерений содержания метана и скорости газового потока, запорно-регулировочный клапан, а также зонд для отбора проб воздуха. Наконечники различной формы позволяют локализовать место предполагаемой утечки газа для более эффективного отбора потока вытекающего газа. Выделяющийся газ с помощью насоса подается в измерительную камеру на чувствительные элементы датчиков метана и скорости потока. Массовый расход природного газа в пересчете на СН4 в газовоздушной смеси определяется с помощью специальной программы. Предусмотрена периодическая градуировка датчиков метана. Интенсивность утечки определяется расчетным путем.

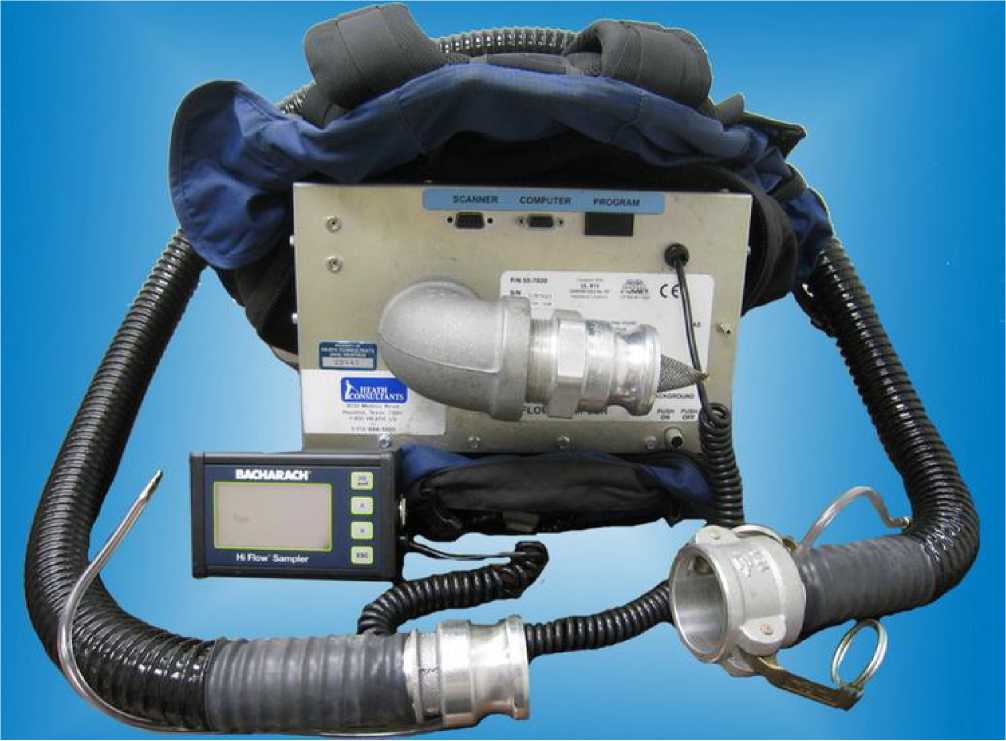

Рис. 1 Фотографии общего вида анализаторов утечек природного газа "HI FLOW". Управление прибора осуществляется при помощи ручного блока, содержащего жидкокристаллический индикатор (ЖКИ), контрольный узел с четырьмя кнопками и присоединенный к главному блоку спиральный шнур длиной 2м. Электрическое питание прибора осуществляется от никель-металлгидридных батарей, обеспечивающих до 4,5 ч непрерывной работы при температуре 20 0С. Анализатор утечек природного газа "HI FLOW". Зонд для отбора пробы - 1 шт. Зарядная батарея - 2 шт. Зарядное устройство с блоком питания - 1 шт. Блок управления - 1 шт. Фланцевый бандаж - 1 шт. Мешок-ловушка - 1 шт. Насадка со скошенным соплом - 1 шт. Мешочный патрубок с пакетом мешков разного пользования - 1 шт. Гофрированный наконечник - 1 шт. Вильчатый наконечник - 1 шт. Пробоотборник фонового газа с 3-мя портами - 1 шт. Руководство по эксплуатации - 1 экз. Методика поверки - 1 экз.
