Номер по Госреестру СИ: 33472-06
33472-06 Преобразователи термоэлектрические с термопарами
(5, 6, 8 (преобразователи); B, R, S, K, N, J, T (термопары))
Назначение средства измерений:
Преобразователи термоэлектрические серии 5, 6, 8 с термопарами B, R, S, K, N, J, T (далее термопреобразователи) предназначены для измерения температуры в диапазоне от минус 40 до 1700 °С (в зависимости от типа термопары и конструкции), во взрывобезопасных зонах.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям
-
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Технические условия»;
-
2. ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
-
3. ГОСТ 8.558 - 93 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «преобразователи термоэлектрические. Методика поверки».
При поверке используют установку УПСТ- 2М, преобразователь термоэлектрические пла-тинородий -платиновый эталонный первого разряда, преобразователь термоэлектрический платинородий- платиновый эталонный второго разряда, преобразователь термоэлектрический платинородий-платиновый эталонный первого разряда, сличительная печь, сосуд Дьюара.
Изготовитель
фирма «Pentronic AB», ШвецияАдрес: SE-590 93 Gunnebo Sweden
Тел. +46 490 258500, факс +46 490 23766, www.pentronic.se, info@pentronic.se
Испытательный центр
ФГУП «ВНИИМ им.Д.И.Менделеева»,
аттестат аккредитации № 30001-05
Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01, факс (812) 713-01-14, info@vniim.ru
Принцип действия термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами.
Термопреобразователи состоят из термопары, помещенной в защитную арматуру. Термопара состоит из двух термоэлектродов, один из них положительный, а другой отрицательный. Соединение термоэлектродов на одном конце гальваническим способом, называется горячим спаем.
Термопреобразователи состоят из термопары, помещенной в минерально-изолированный кабель или керамику. Оболочка кабеля может быть выполнена из поливинилхлорида, нейлона, силикона, полиамида, тефлона, стекловолокна, керамического волокна или нержавеющей жаропрочной стали, в качестве изоляции используется минеральная засыпка MgO. Термопреобразователи кабельного исполнения могут быть в сечении круглыми или прямоугольными. Гибкость металлической оболочки достигается ее гофрированным исполнением.
Термопреобразователь может быть помещен в защитную гильзу. Защитная гильза представляет собой трубу, завальцованную с одного конца. Материалом защитной гильзы может быть жаропрочная сталь, сплав Инканель 600, керамика. На другой конец кабеля (защитной гильзы) навинчена головка с контактными клеммами, возможно исполнение без головки.
Длину монтажной части термопреобразователя выбирает заказчик. Максимальная длина зависит от наружного диаметра оболочки и может быть до 50000 мм. Термопреобразователи могут быть одинарные или сдвоенные по количеству термопар для измерения температуры в одной зоне. По числу зон термопреобразователи могут быть однозонными или многозонными. Всего преобразователи термоэлектрические серии 5, 6, 8 имеют 53 модификации.
Термопреобразователи серии 6 имеют гибкое кабельное исполнение, термопреобразователи серии 8 могут быть выполнены в кабельном исполнении или иметь защитную металлическую или керамическую гильзу и головку с контактными клеммами, термопреобразователи серии 5 комбинируются по требованию заказчика.
Термопреобразователи могут быть укомплектованы вторичными преобразователями с выходным токовым сигналом.

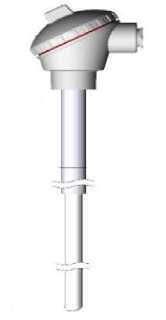

Фотографии наиболее востребованных модификаций термопреобразователей приведены на листе 2.
-
1. Термопреобразователь - 1 шт.
-
2. Паспорт - 1 экз. на партию 25 шт.
термопреобразователей приведены в таблице 1.
8103200
8106100
8108000
8108100
8102000 8102100 8102200 8103000
8103100
8105100
8106000
8107000 8104000
8109300
8105000
8110000
6201100
8108300 8109000 8109100
6201000
6202100 6203000 8212000 8212100 6102000 6101000
лист № 3 всего листов 10 Таблица 1
Наименование характеристики |
Модификации | ||||||
6101000 |
6102000 |
6201000 |
6201100 |
6202000 |
6202100 |
6203000 | |
Тип термопары |
K, N, J, T | ||||||
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 класс 2 Т - класс 1 класс 2 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; | ||||||
Диапазон рабочих температур*, °С |
от - 40 до 285 |
от - 40 до 105;150; 250; 260; 285(400); 510; 650; 1200 |
от - 40 до 150; 265; 260; 285(400); 510 |
от - 40 до 150; 265; 260; 285(400); 510 |
от - 40 до 150; 260; 285(400) |
от - 40 до 150; 260; 285(400) |
от - 40 до 150; 260; 285(400) |
Показатель тепловой инерции, с |
от 1 до 2 |
От 3 до 120 |
от 1 до 2 | ||||
Количество спаев |
1 |
1 |
1 или 2 |
1 или 2 |
1 или 2 |
1 или 2 |
1 или 2 |
Г лубина погружения рабочей части, мм |
от 80 до 15000 | ||||||
Диаметр термоэлектродной проволоки, мм |
от 0,2 до 1,0 | ||||||
Размеры защитной оболочки,мм |
- |
от 2 до 10 |
4,76 | ||||
Материал защитной оболочки |
Поливинилхлорид, нейлон, силикон, полиамид, тефлон, стекловолокно, керамическое волокно | ||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля , в скобках указана максимальная температура кабеля при кратковременном применении
лист № 4 всего листов 10 Продолжение таблицы 1
Наименование характеристики |
Модификации | |||||||
8101000 |
8101100 |
8101200 8102000 |
8102100 |
8102200 |
8103000 |
8103100 |
8103200 | |
Тип термопары |
K, N, J, T | |||||||
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 класс 2 Т - класс 1 класс 2 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; | |||||||
Диапазон рабочих температур*, °С |
от - 40 до 350,700,1200 |
от - 40 до 350,600 |
от - 40 до 350,700,1200 |
от - 40 до 350,600 |
от - 40 до 350,700,1200 |
от - 40 до 350,600 |
от - 40 до 350,700,1200 | |
Показатель тепловой инерции, с |
от 1 до 60 | |||||||
Количество спаев |
1 или 2 | |||||||
Глубина погружения рабочей части, мм |
от 80 до 50000 (по требованию заказчика) | |||||||
Внешний диаметр минерально изолированного кабеля, мм |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 Для количества спаев 2 - 2,0; 3,0; 4,5; 6,0; 8,0 |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 Для количества спаев 2 - 2,0; 3,0 | ||||||
Внутренний диаметр минерально изолированного кабеля, мм |
от 0,1 до 1,6 |
от 0,1 до 0,6 | ||||||
Материал защитной оболочки |
различные марки стали, Inconell 600 | |||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от - 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля, в скобках указана максимальная температура кабеля при кратковременном применении
лист № 5 всего листов 10 Продолжение таблицы 1
Наименование характеристики |
Модификации | |||||
8104000 |
8105000 |
8105100 8106000 |
8106100 |
8107000 |
8108000 8108100 8108300 | |
Тип термопары |
B, R, S, к, N, J, T |
K, N, J, T |
B, R, S, K, N, J, T | |||
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 класс 2 Т - класс 1 класс 2 S, R - класс 1 класс 2 В - класс 2 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; при t от 0 до 1100 °С Dt = ± 1,0 °С; при t от 1100 до 1600 °С Dt = ± (1,0+0,003(t-1100)) °С; при t от 0 до 600 °С Dt = ± 1,5 °С; при t от 600 до 1600 °С Dt = ± 0,0025t °С при t от 600 до 1700 °С Dt = ± 0,0025t °С; | |||||
Диапазон рабочих температур*, °С |
от - 40 до 1700 |
от - 40 до 350, 700, 1200 | ||||
Показатель тепловой инерции, с |
60 |
от 2 до 60 |
60 | |||
Количество спаев |
1 или 2 | |||||
Глубина погружения рабочей части, мм |
от 80 до 2000 |
от 80 до 15000 |
от 80 до 2000 | |||
Диаметр термоэлектродной проволоки, мм |
от 0,1 до 1,6 |
0,3; 0,6 |
0,6; 0,7; 0,9 |
от 0,1 до 0,6 |
от 0,1 до 1,6 | |
Внешний диаметр минерально изолированного кабеля, мм |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 Для количества спаев 2 - 2,0; 3,0; 4,5; 6,0; 8,0 |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 Для количества спаев 2 - 2,0; 3,0; 4,5 |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 Для количества спаев 2 - 2,0; 3,0 |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 Для количества спаев 2 - 2,0; 3,0; 4,5; 6,0; 8,0 | ||
Защита от пыли и воды |
- |
IP54, IP 55, IP 65** |
Наименование характеристики |
Модификации | ||||||
8104000 |
8105000 |
8105100 |
8106000 8106100 8107000 |
8108000 |
8108100 |
8108300 | |
Защитный материал (минеральный кабель или трубка) |
различные марки стали, Inconell 600, керамика | ||||||
Дополнительные устройства |
Термопреобразователи могут комплектоваться, зарегистрированными в Госреестре, вторичными преобразователями для преобразования сигнала от термопреобразователя в унифицированный выходной сигнал постоянного тока. Предел основной допускаемой погрешности комплекта определяется как арифметическая сумма модулей пределов основных допускаемых погрешностей составных частей | ||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от - 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля ** - степень защиты от пыли и воды выбирается заказчиком
Продолжение таблицы 1
Наименование характеристики |
Модификации | ||||||||
8109000 |
8109100 |
8109200 |
8109300 |
8110000 |
8301000 |
8211000 |
8211100 |
8212000 | |
Тип термопары |
B, R, S, K, N, J, T |
K, N, J, T | |||||||
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 класс 2 Т - класс 1 класс 2 S, R - класс 1 класс 2 В - класс 2 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; при t от 0 до 1100 °С Dt = ± 1,0 °С; при t от 1100 до 1600 °С Dt = ± (1,0+0,003(t-1100)) °С; при t от 0 до 600 °С Dt = ± 1,5 °С; при t от 600 до 1600 °С Dt = ± 0,0025t °С при t от 600 до 1700 °С Dt = ± 0,0025t °С; | ||||||||
Диапазон рабочих температур*, °С |
от - 40 до 350, 700, 1200 |
от - 40 до 1700 |
от - 40 до 350, 600 | ||||||
Показатель тепловой инерции, с |
120 |
60 |
2 |
от 1 до 60 | |||||
Количество спаев |
1 или 2 |
Наименование характеристики |
Модификации | ||||||||
8109000 |
8109100 |
8109200 |
8109300 |
8110000 |
8301000 |
8211000 |
8211100 |
8212000 | |
Глубина погружения рабочей части, мм |
от 80 до 2000 |
от 80 до 15000 | |||||||
Диаметр термоэлектродной проволоки, мм |
от 0,1 до 1,6 |
от 0,1 до 0,6 |
от 0,3 до 0,6 | ||||||
Внешний диаметр минерально изолированного (керамического) кабеля, мм |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 Для количества спаев 2 - 2,0; 3,0; 4,5; 6,0; 8,0 |
3....10 |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 Для количества спаев 2 - 2,0; 3,0 |
Для количества спаев 1 - 1,5; 2,0; 3,0 Для количества спаев 2 - 2,0; 3,0 | |||||
Диаметр защитной гильзы, мм |
6 .. |
22 |
10х7, 15х10(11), 24х18(19) |
4,76 | |||||
Защита от пыли и воды |
IP54, IP 55, IP 65** | ||||||||
Материал защитной гильзы |
различные марки стали, Inconell 600 |
высокотемпературная керамика |
различные марки стали, Inconell 600 | ||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от - 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля ** - степень защиты от пыли и воды выбирается заказчиком
Продолжение таблицы 1
Наименование характеристики |
Модификации |
8212100 8221000 8222000 8223000 8402000 8900000 8900000V 8900000Г 8900005 | |
Тип термопары |
K, N, J, T |
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С |
Наименование характеристики |
Модификации | ||||||||
8212100 |
8221000 |
8222000 |
8223000 |
8402000 |
8900000 |
8900000V |
8900000Г |
8900005 | |
класс 2 Т - класс 1 класс 2 |
при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; | ||||||||
Диапазон рабочих температур*, °С |
от - 40 до 350, 600 |
от - 40 до 350, 900 |
от - 40 до 350, 700, 1200 | ||||||
Показатель тепловой инерции, с |
от 1 до 60 |
30 |
от 1 до 2 |
от 3 до 120 | |||||
Количество спаев |
1 или 2 |
1 | |||||||
Глубина погружения рабочей части, мм |
от 80 до 1500, 3000 |
от 80 до 15000 |
76,2 | ||||||
Диаметр термоэлектродной проволоки, мм |
от 0,3 до 0,6 |
0,5 |
0,3 | ||||||
Размеры защитной оболочки, мм |
4,76 |
0,5; 0,8; 1,0; |
1,5; 2,0; 3,0 |
2,0 |
10,0 |
3,5 | |||
Диаметр защитной трубки, мм |
4 |
,76 |
- |
10 | |||||
Материал защитной оболочки |
различные марки стали, Inconell 600 | ||||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от - 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля, в скобках максимальная температура при кратко -временном применении
Продолжение таблицы 1
Наименование характеристики |
Модификации |
Комбинирование выше указанных исполнений 61, 62, 81, 82, 83, 84, 85, 86, 87, 89 по требованию заказчика | |
Тип термопары |
B, R, S, K, N, J, T |
Пределы допускаемой погрешности для типов термопар: К, N - класс 1 класс 2 J - класс 1 класс 2 Т - класс 1 класс 2 S, R - класс 1 |
при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 1000 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 1200 °С Dt = ± 0,0075t °С; при t от - 40 до 375 °С Dt = ± 1,5 °С; при t от 375 до 750 °С Dt = ± 0,004t °С при t от - 40 до 333 °С Dt = ± 2,5 °С; при t от 333 до 750 °С Dt = ± 0,0075t °С; при t от - 40 до 125 °С Dt = ± 0,5 °С; при t от 125 до 350 °С Dt = ± 0,004t °С при t от - 40 до 135 °С Dt = ± 1,0 °С; при t от 135 до 350 °С Dt = ± 0,0075t °С; при t от 0 до 1100 °С Dt = ± 1,0 °С; при t от 1100 до 1600 °С Dt = ± (1,0+0,003(t-1100)) °С; |
Наименование характеристики |
Модификации |
Комбинирование выше указанных исполнений 61, 62, 81, 82, 83, 84, 85, 86, 87, 89 по требованию заказчика | |
класс 2 В - класс 2 |
при t от 0 до 600 °С Dt = ± 1,5 °С; при t от 600 до 1600 °С Dt = ± 0,0025t °С при t от 600 до 1700 °С Dt = ± 0,0025t °С; |
Диапазон рабочих температур*, °С |
- 40^.350,700, 1200 |
Показатель тепловой инерции, с |
от 1 до 120 |
Количество спаев |
1 или 2 |
Глубина погружения рабочей части, мм |
от 80 до 15000 |
Внешний диаметр минерально изолированного кабеля, мм |
Для количества спаев 1 - 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 Для количества спаев 2 - 2,0; 3,0; 4,5; 6,0; 8,0 |
Внутренний диаметр минерально изолированного кабеля |
от 0,1 до 1,6 |
Материал защитной оболочки |
различные марки стали, Inconell 600, керамика, латунь, медь |
Диаметр защитной гильзы, мм |
от 1 до 30 |
Защита от пыли и воды |
IP54, IP 55, IP 65** |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от - 20 до 60 до 95 |
* - верхняя граница рабочего диапазона температур определяется материалом защитной оболочки кабеля , в скобках указана максимальная температура кабеля при кратковременном применении
** - выбирается по требованию заказчика
лист № 10 всего листов 10
