Номер по Госреестру СИ: 33437-12
33437-12 Расходомеры массовые
(OPTIGAS 5050C/5010C)
Назначение средства измерений:
Расходомеры массовые OPTIGAS 5050С/5010С предназначены для прямого измерения массового расхода.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Программное обеспечение
Наименование ПО |
Идентификацио нное наименование ПО |
Номер версии (идентифика -ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификато ра ПО |
ПО MFC 010 |
ПО MFC 010 |
2.1.1 |
BB1E |
CRC16 |
ПО MFC 050 |
ПО MFC 050 |
2.2.0 |
657B |
CRC16 |
Расходомеры массовые OPT |
IGAS 5050С/5010С имеют встроенное программное |
обеспечение (ПО), установленное в конверторах.
ПО предназначено для обработки измерительной информации, индикации результатов, формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомеров от первичного преобразователя. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
ПО и настройки расходомеров защищены от несанкционированного доступа с помощью паролей и пломб.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосят на конвертор методом наклейки и на титульный лист Инструкции по монтажу и эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Руководство по эксплуатации на массовые расходомеры OPTIGAS 5050С/5010С».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIGAS 5050С/5010С
-
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей
-
2. Техническая документация фирмы «KROHNE Ltd», (Великобритания)
Поверка
Поверкаосуществляется по документу «Расходомеры массовые OPTIGAS 5050С/5010С. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС», в мае 2011г. Основные средства поверки:
-
- Установка поверочная расходомерная «Flow Master» № 1 с мерником МэД-2р от 0,9 до 500 м3/ч; от 0,015% до 0,15 %.
-
- Частотомер ЧЗ-49А ЕЭ2.721.087 ТУ, диапазон измеряемых частот0,001 - 12 МГц, относительная погрешность не более ± 0,01%.
-
- Электронный счетчик импульсов амплитудой до 50 В и частотой 0. ..10 кГц.
-
- Миллиамперметр постоянного тока для измерений в диапазонах 4.20 мА, класс точности 0,05, ГОСТ 8711-93.
-
- Вольтметр универсальный Щ31 по ТУ 25-07.1353-77, класс точности 0,005/0,0001.
-
- Измеритель температуры и относительной влажности воздуха ИВТМ-7.
-
- Барометр М67 по ТУ 2504-1797-95 с пределами измерения давления от 600 до 810 мм.рт.ст. Пределы абсолютной погрешности ± 1 мм.рт. ст.
-
- Набор термометров стеклянных ртутных по ГОСТ 13646-68.
-
- Ареометр эталонный с пределами относительной погрешности ± 0,3 кг/м3.
Заявитель
ООО «КРОНЕ Инжиниринг», РоссияЮридический адрес: 443532, Самарская обл., Волжский р-н., пос. Стромилово.
Тел.: +7 (846) 993-60-34
Факс: +7 (846) 377-44-22
E-mail: samara@krohne.su
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г. Москва
Принцип действия расходомеров OPTIGAS 5050С/5010С (далее по тексту -расходомеры) основан на использовании сил Кориолиса. Эти силы возникают в колебательной системе, в которой одновременно имеет место поступательное и вращательное движения.
Величина кориолисовой силы зависит от массы сжиженного или сжатого газа и скорости его движения в системе, а следовательно от массового расхода измеряемой среды.
Расходомеры имеют двойную U-образную измерительную трубу, изготовленную из нержавеющей стали 316L или Хастеллоя С-22, в которой движущая среда делится на два одинаковых потока.
В нижней части двойной измерительной трубы размещен драйвер, который располагаясь между двумя трубками, передает каждой из них колебательное движение. Причем обе трубки колеблются в противоположных направлениях.
Полезный сигнал снимается при помощи двух индуктивных сенсоров, размещенных по обеим сторонам U-образной измерительной трубы.
Расходомеры состоят из:
-
- первичных преобразователей расхода моделей MFS 5000 S15 (условный диаметр 15,00 мм) или MFS 5000 S25 (условный диаметр 25,00 мм);
-
- электронных измерительных преобразователей сигнала (конверторов) MFC 050С или MFC 010С.
Преобразователи сигнала MFC 050C монтируются непосредственно на первичные преобразователи MFS 5000 и имеют токовые, частотные и импульсные выходные сигналы. Преобразователи сигнала MFC 010C встраиваются в первичные преобразователи MFS 5000 и имеют цифровой выход по Modbus протоколу.

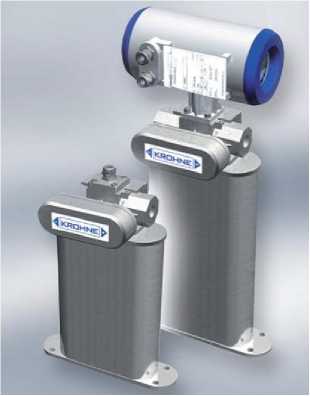

Внешний вид массовых расходомеров несанкционированного доступа OPTIGAS 5050С, 5010С.

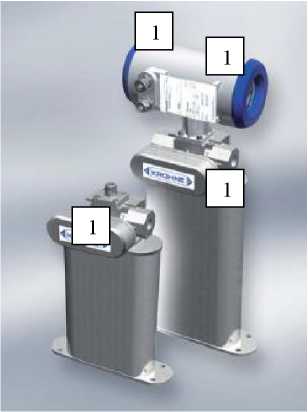

Схема пломбировки конвертера сигналов от несанкционированного доступа.
- самоклеющаяся пломба.
1 шт .
1 экз.
Расходомер массовый OPTIGAS 5010С или 5050С.............................................
«Руководство по эксплуатации на массовые расходомеры OPTIGAS 5050С/5010С»............................................................................................
Методика поверки «Расходомеры массовые OPTIGAS 5050С/5010С. Методика 1 экз. 1 экз.
поверки»..................................................................................................
Паспорт................................................................................................... 1 экз.
Характеристики |
OPTIGAS 5010С |
OPTIGAS 5050С | |
Измеряемая среда |
сжатый природный газ (метан) или сжиженный газ | ||
(пропан-бутан) | |||
Условный диаметр (Ду), мм | |||
S15 |
15 |
15 | |
S25 |
25 |
25 | |
Диапазоны измерения расходов, кг/мин | |||
S15 |
1-50 |
1-50 | |
S25 |
2,4-120 |
2,4-120 | |
Пределы допускаемой относительной погрешности расходомера, % |
±0,5 |
±0,5 | |
Повторяемость |
±0,3% от действительного расхода + стабильность | ||
нуля (для дозы более 10 кг) | |||
Стабильность нуля |
±0,015% от диапазона измерений | ||
S15 |
±0,0075 кг/мин | ||
S25 |
±0,0018 кг/мин | ||
Температура измеряемой среды, °С |
от минус 40 до + 93 | ||
Номинальное давление, МПа |
35 | ||
Напряжение питания, В |
12 (постоянного тока) |
100 (+10/15%) (перемен.) 200 (+10/15%) (перемен.) | |
Выходной сигнал, мА |
Modbus |
4-20 | |
Габаритные размеры, не более, мм | |||
S15 |
372x283x152 |
539x283x171,5 | |
S25 |
438x283x152 |
605x283x171,5 | |
Масса, не более, кг | |||
S15 |
8,5 |
13,0 | |
S25 |
12,6 |
17,1 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от минус 40 до + 60 (для разнесенной версии) от минус 40 до + 55 (для компактной версии) |
- относительная влажность, до, % |
80 |
Средняя наработка на отказ, ч |
101500 |
