Номер по Госреестру СИ: 33424-06
33424-06 Колонки газораздаточные
(EMB, EMC, EMD)
Назначение средства измерений:
Колонки газораздаточные EMB, EMC, EMD (далее - колонки) предназначены для измерений объема компримированного природного газа при заполнении его в баллоны автотранспортных средств на автогазозаправочных станциях.
Внешний вид.
Колонки газораздаточные
Рисунок № 1
Внешний вид.
Колонки газораздаточные
Рисунок № 2
Внешний вид.
Колонки газораздаточные
Рисунок № 3
Внешний вид.
Колонки газораздаточные
Рисунок № 4
Внешний вид.
Колонки газораздаточные
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) реализовано в контроллере CPUGC21-T. ПО представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов контроллере CPUGC21-T. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений колонки. Разделение на метрологически значимое и метрологически незначимое ПО отсутствует. Вычисление цифрового идентификатора ПО контроллера CPUGC21-T и вывод его значения на дисплей не проводится. Для контроля работы контроллера CPUGC21-T проводится самодиагностика. Для защиты от преднамеренного и непреднамеренного вмешательства в ПО контроллера CPUGC21-T доступ ограничивается установкой пароля и легкоразрушаемых наклеек.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010 "Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа". Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных или непреднамеренных изменений ПО.
Идентификационные данные ПО приведены в таблице
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО CPUGC21-T |
Valid to Firmware CPUGC21-T |
1.16.0.2 |
не доступен |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на колонку методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ колонках применен прямой метод динамических измерений массы компримированного природного газа с пересчетом массы в объём, используя плотность, приведённую к температуре 20 °С и давлению 760 мм рт. ст.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам газораздаточным EMB, EMC, EMD
ГОСТ Р 51330.0-99 Электрооборудование взрывозащишенное. Часть 0. Общие требования.
ГОСТ Р 51330.1 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".
ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь.
Техническая документация фирмы "GNC Galileo S.A.", (Аргентина).
Поверка
Поверкаосуществляется по документу МП 33424-06 "Инструкция. ГСИ. Колонки
газораздаточные EMB, EMC, EMD фирмы "GNC Galileo S.A.", (Аргентина). Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИР» 24.10.2006 г.
В перечень основного средства поверки входит:
- весы платформенные с верхним пределом взвешивания 32 кг и 100 кг, III класса точности.
Изготовитель
Фирма "GNC Galileo S.A."Av. Gral. Paz 265, Saenz Pena, Provincia de Buenos Aires, Republica Argentina - Post cod 1674 (Аргентина).
Тел.:+54 (11) 4712-8000; факс: +54 (11) 4712-8003, e-mail: info@galileoar.com.
Заявитель
Общество с ограниченной ответственностью "ЭКИП-ГАЗ"143300, Московская область, г. Наро-Фоминск, 72 километр автомобильной дороги "УКРАИНА".
Тел.: +7 (499) 962-40-62, +7 (499) 962-40-63, e-mail: info@ekip-gas.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт расхо-дометрии" (ФГУП ВНИИР)Адрес: 420088, РФ, РТ, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.: +7 (843) 272-70-62, факс: +7 (843) 272-00-32, e-mail: office@vniir.org
Принцип действия колонок: компримированный природный газ из компрессорного мо-
обратный клапан, поступает в счетчик-расходомер массовый Micro Motion CNG 50. Затем через отсечной электромагнитный клапан, кран "безопасности", разрывную муфту и раздаточный шланг с "пистолетом" поступает в баллон автотранспортного средства.
Во время заправки контроль за давлением в колонке осуществляется по манометру.
Задание дозы и включение режима заправки производится непосредственно с колонки или оператором с пульта дистанционного управления "Топаз" производства предприятия ООО "Топаз-Электро" (РФ, г. Волгодонск).
Установка нуля на цифровом дисплее разового учета выданного объёма топлива производится автоматически при снятии раздаточного шланга с колонки.
Дисплей колонки имеет три строки: на верхней отображается сумма выдачи, на средней 3
- выданное количество компримированного газа, а на нижней - цена за один м компримированного газа.
Колонки имеют следующие модификации:
ЕМВ - базовая модель;
ЕМС - модель повышенной скорости потока;
EMD - модель с двумя шлангами с каждой стороны. Фотографии общего вида колонок приведены на рисунке 1.
EMB
EMC® EMD®■* „„ *■
150 mm

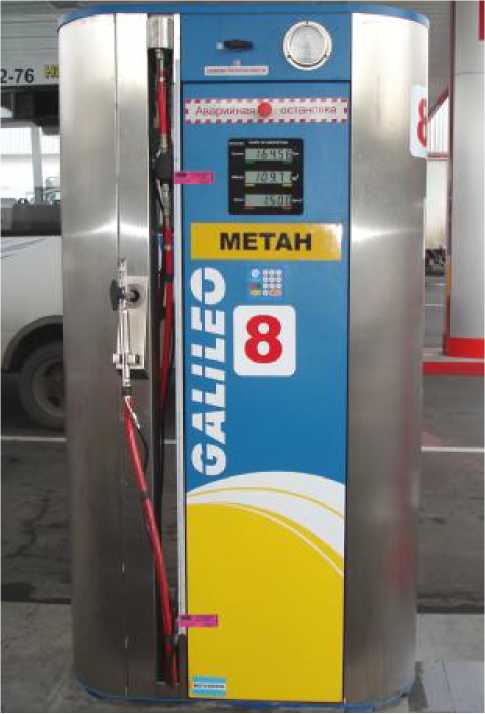

Рисунок 1 - Фотография общего вида колонок газораздаточных EMB, EMC, EMD.
Для защиты колонки от преднамеренных и непреднамеренных вмешательств, производят установку легкоразрушаемых (одноразовых) наклеек на запирающие механизмы колонки.
Места установки показаны на рисунке 2.

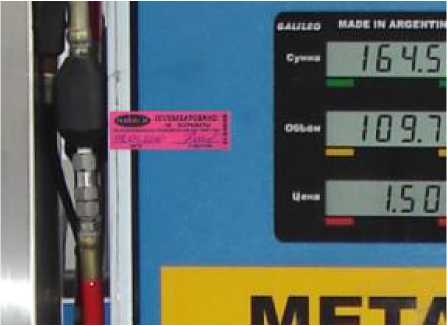

Рисунок. 2 Места установки легкоразрушаемых (одноразовых) наклеек.
Наименование характеристики |
Значение характеристики |
Измеряемая среда |
Компримированный природный газ |
Наибольший расход (в зависимости от заказа), м3/мин |
6, 15, 30 или 50 |
Наименьший расход, м3/мин |
0,5 |
Пределы допускаемой относительной погрешности измерений объёма, % |
± 1,0 |
Минимальная доза выдачи, дм3 |
2 |
Температура окружающей среды, °С (в стандартном исполнении) |
От минус 35 до 50 |
Входное давление, \'1Па |
25 |
Емкость счетчика разового учета: | |
- стоимости, руб. |
9999,99 |
- выдачи топлива, м3 |
9999,99 |
Длина заправочных шлангов, м |
От 4 до 6 |
Напряжение питания, В |
220 |
Габаритные размеры, мм, не более: | |
- длина; |
1400; |
- ширина; |
500; |
-высота |
2850 |
Масса, кг, не более |
500 |
Вид защиты |
IP44 |
Взрывозащищенное исполнение |
1ExibnCT5...T1 |
