Номер по Госреестру СИ: 32166-11
32166-11 Микрометры
(МИКРОТЕХ)
Назначение средства измерений:
Микрометры "МИКРОТЕХ" (далее по тексту - микрометры) предназначены для измерения наружных размеров изделий.
Микрометры могут применяться в машиностроении и других отраслях промышленности.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры
Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Внешний вид.
Микрометры
Рисунок № 4
Внешний вид.
Микрометры
Рисунок № 5
Внешний вид.
Микрометры
Рисунок № 6
Внешний вид.
Микрометры
Рисунок № 7
Внешний вид.
Микрометры
Рисунок № 8
Внешний вид.
Микрометры
Рисунок № 9
Внешний вид.
Микрометры
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.12.2016
Номер записи - 118016
ID в реестре СИ - 340416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МИКРОТЕХ МК-50, МИКРОТЕХ МК-25, МИКРОТЕХ МК-100, МИКРОТЕХ, Микрометр МИКРОТЕХ МК-25, Микрометр "МИКРОТЕХ", МЗЦ 25, Микрометр ""МИКРОТЕХ"" МКЦ 25, мзц-50-0,001, мзц-25-0,001, МЗЦ 25, МЗЦ, МЗ, исполнения МЗЦ, исп. МП-10 проволочный с отчётом по шкале стебля и барабана, исп. МКЦ, (0-25) мм, исп. МК, (0-25) мм, исп. МК 125 КТ2, зубомерный с электронным отсчётным устройством МЗЦ, -,
Производитель
Изготовитель - ЧНПП "МИКРОТЕХ"
Страна - УКРАИНА
Населенный пункт - г.Харьков
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 436
Выдано извещений - 6
Кол-во периодических поверок - 300
Кол-во средств измерений - 87
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2430 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микрометры (МИКРОТЕХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЧНПП "МИКРОТЕХ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32163-06 01.07.2011 |
Нутромеры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
1 год | |
|
32163-11 29.12.2016 |
Нутромеры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
32164-06 01.07.2011 |
Штангенциркули, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
1 год | |
|
32164-11 26.12.2016 |
Штангенциркули, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
32165-06 01.07.2011 |
Угломеры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
1 год | |
|
32165-11 26.12.2016 |
Угломеры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
32166-06 01.07.2011 |
Микрометры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
1 год | |
|
32166-11 26.12.2016 |
Микрометры, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ МП |
1 год |
|
48589-11 26.12.2016 |
Индикаторы часового типа, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ МП |
1 год |
|
48590-11 26.12.2016 |
Индикаторы с цифровым отсчетным устройством, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
48591-11 26.12.2016 |
Индикаторы рычажно-зубчатые с цифровым отсчетным устройством, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
48592-11 26.12.2016 |
Индикаторы рычажно-зубчатые, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
|
48593-11 26.12.2016 |
Нутромеры микрометрические трехточечные, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ МП |
1 год |
|
48594-11 26.12.2016 |
Нутромеры микрометрические двухточечные, МИКРОТЕХ ЧНПП "МИКРОТЕХ" (УКРАИНА г.Харьков) |
ОТ |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Микрометры (МИКРОТЕХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КУРГАНХИММАШ" (0648) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КУРГАНХИММАШ" (РОСС RU.0001.310316) | 46 | 0 | 46 | 3 | 46 | 0 | 46 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 10 | 0 | 6 | 0 | 10 | 0 | 6 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 33 | 3 | 0 | 32 | 0 | 33 | 0 | 32 | |
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 37 | 0 | 29 | 0 | 36 | 0 | 28 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 6 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ВТ" (RA.RU.312419) | 76 | 7 | 25 | 45 | 0 | 70 | 25 | 45 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 1 | 0 | 3 | 0 | 6 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 47 | 1 | 0 | 45 | 1 | 45 | 0 | 43 | |
| ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ВТ" (RA.RU.312419) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО «Салют» (RA.RU.313221) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО «ОДК-Климов» (РОСС СОБ 3.00075.2013) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЛУГАНСКИЙ ЦСМ" (RA.RU.314891) | 12 | 12 | 0 | 12 | 1 | 7 | 0 | 7 |
Стоимость поверки Микрометры (МИКРОТЕХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
710 | 965 |
|
ФБУ Крымский ЦСМ Республика Крым |
872 | 965 |
|
ФБУ УРАЛТЕСТ Свердловская область |
916 | 965 |
|
ФБУ Севастопольский ЦСМ Севастополь |
1587 | 965 |
|
ФБУ Тюменский ЦСМ Тюменская область |
2128 | 965 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульную страницу руководства по эксплуатации и футляр.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации на микрометры «Микро-тех».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрометрамМИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ У 33.2-30291682-002-2004 "Микрометры "МИКРОТЕХ". Технические условия" фирмы ЧНПП «Микротех», г. Харьков, Украина.
Лист № 18 Всего листов 18
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. Москва, аттестат аккредитации № 30004-08 от 27.06.2008г.Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru
Принцип действия основан на применении винтовых микрометрических пар, которые преобразуют вращательное движение микрометрического винта в поступательное.
Микрометры состоят из скобы или корпуса, в котором запрессована пятка и стебель
(или две пятки и два стебля), конструктивно связанные с микрометрическим винтом и барабаном или с круговым отсчетным устройством. В микрометрах с цифровым отсчетным устройством имеется также блок цифровой индикации с жидкокристаллическим дисплеем и кнопками управления. В некоторых типах микрометров для крепления винта в необходимом положении имеется стопор.
Микрометры выпускаются в следующих исполнениях:
-
- МК, МКЦ - микрометры гладкие с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКП - микрометры предельные с отсчетом по шкале стебля и барабана;
-
- МП - микрометры проволочные отсчетом по шкале стебля и барабана;
-
- МКПТ - микрометры гладкие повышенной точности с отсчетом по шкале стебля и барабана с нониусом;
-
- МЛ, МЛЦ - микрометры листовые для измерения мягких материалов с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МТ, МТЦ - микрометры трубные с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКУ, МКУЦ - микрометры универсальные с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКМ, МКМЦ - микрометры гладкие с малыми губками с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МЗ, МЗЦ - микрометры зубомерные с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКГ, МКГЦ - микрометры для глубоких измерений с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКШ, МКШЦ - микрометры гладкие с широким основанием с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКД, МКДЦ - микрометры для измерения тормозных дисков с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МКК, МККЦ - микрометры с коническими измерительными поверхностями с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством;
-
- МВМ, МВМЦ - микрометры резьбовые с отсчетом по шкале стебля и барабана и с электронным отсчетным устройством.
Рисунок 1 - Микрометр резьбовой МВМ
«OFF
плп uuu
Рисунок 2 - Микрометр резьбовой с цифровым отсчетным устройством МВМЦ

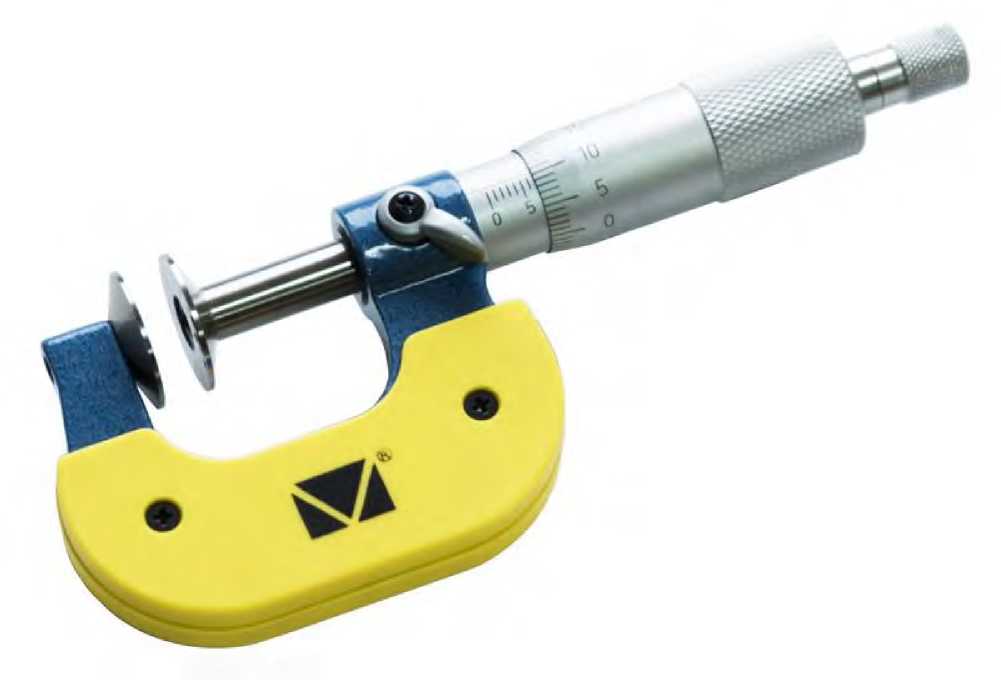

Рисунок 3 - Микрометр зубомерный МЗ
Рисунок 4 - Микрометр зубомерный с цифровым отсчетным устройством МЗЦ
Рисунок 5 - Микрометр гладкий МК
Рисунок 6 - Микрометр гладкий для глубоких измерений МКГ
Рисунок 7 - Микрометр гладкий для глубоких измерений с цифровым отсчетным устройством
МКГЦ
Рисунок 8 - Микрометр для тормозных дисков МКД
Рисунок 9 - Микрометр для тормозных дисков с цифровым отсчетным устройством МКДЦ
Рисунок 10 - Микрометр с коническими измерительными поверхностями МКК
Рисунок 11 - Микрометр с коническими измерительными поверхностями с цифровым от
счетным устройством МККЦ
Рисунок 12 - Микрометр гладкий с малыми губками МКМ

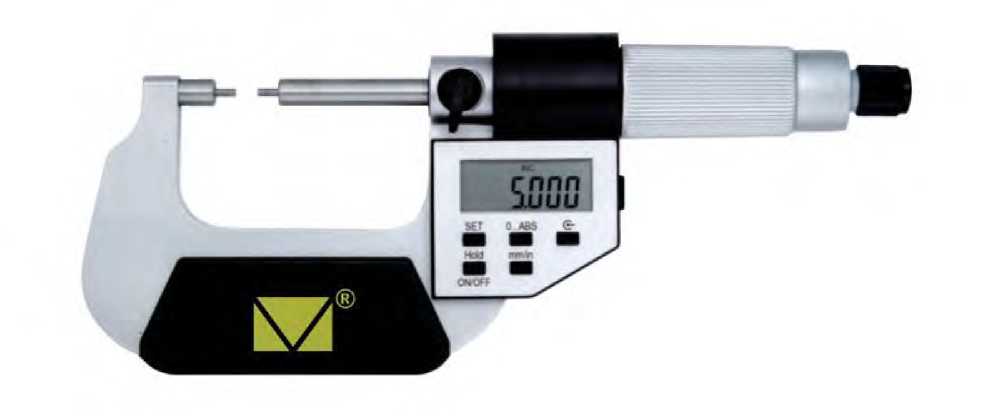

Рисунок 13 - Микрометр гладкий с малыми губками с цифровым отсчетным устройством МКМЦ
Рисунок 14 - Микрометр гладкий предельный двухшкальный МКП
Рисунок 15 - Микрометр гладкий повышенной точности МКПТ
Рисунок 16 - Микрометр универсальный МКУ

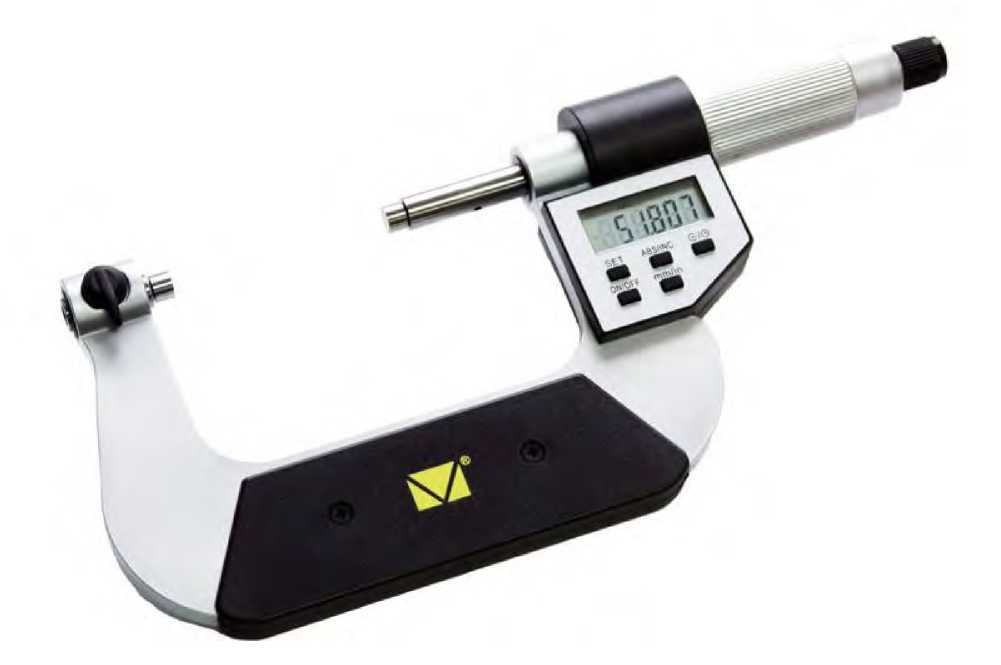

Рисунок 17 - Микрометр универсальный с цифровым отсчетным устройством МКУЦ
Рисунок 18 - Микрометр гладкий с цифровым отсчетным устройством однокнопочный МКЦ (1)
Рисунок 19 - Микрометр гладкий с цифровым отсчетным устройством двухкнопочный МКЦ (2)
Рисунок 20 - Микрометр гладкий с цифровым отсчетным устройством трехкнопочный МКЦ (3)
Рисунок 21 - Микрометр гладкий с цифровым отсчетным устройством пятикнопочный МКЦ (5)
Рисунок 22 - Микрометр гладкий с широким основанием МКШ
Рисунок 23 - Микрометр гладкий с широким основанием с цифровым отсчетным устройством пятикнопочный МКШЦ (5)

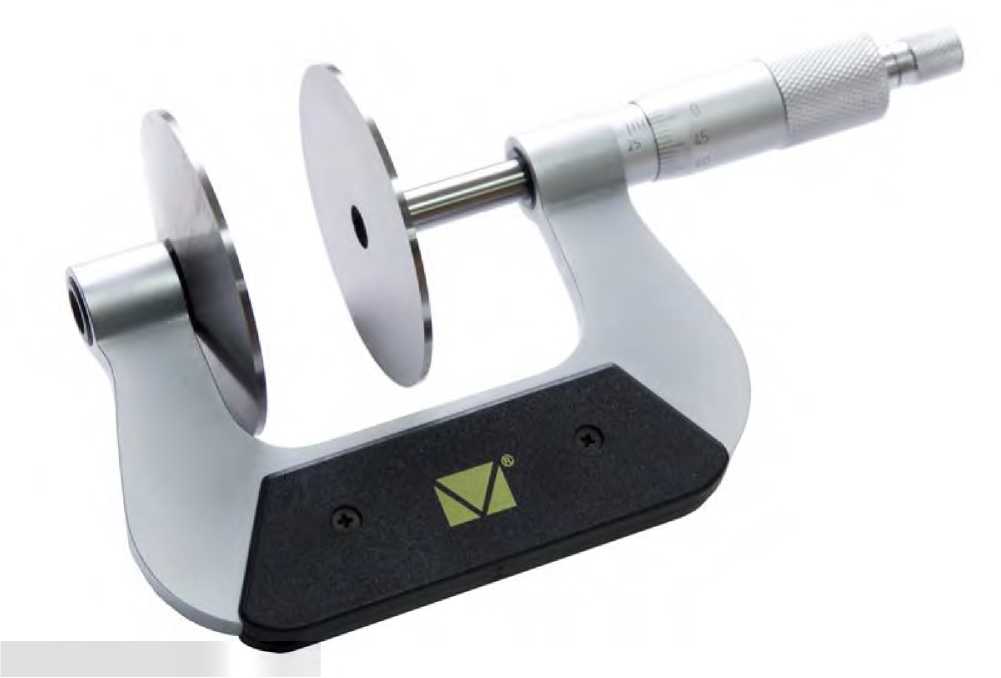

Рисунок 24 - Микрометр листовой МЛ

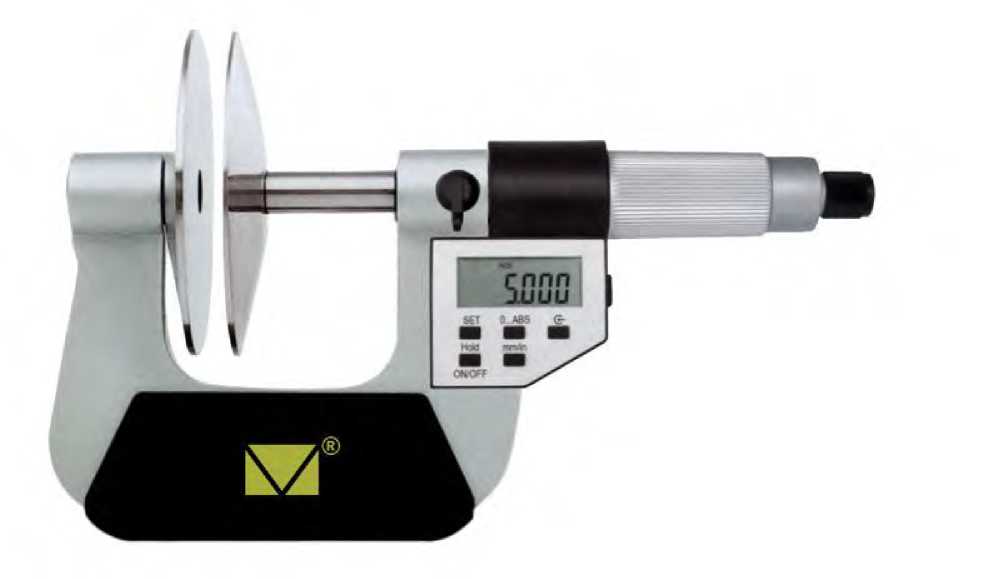

Рисунок 25 - Микрометр листовой с цифровым отсчетным устройством МЛЦ
Рисунок 26 - Микрометр проволочный МП-10-0,01
Рисунок 27 - Микрометр трубный МТ
Рисунок 28 - Микрометр трубный с цифровым отсчетным устройством МТЦ
|
Наименование |
Количество |
|
микрометр (исполнение в соответствии с заказом) |
1 шт. |
|
ключ |
1 шт. |
|
установочная мера (в соответствии с диапазоном микрометра) |
1 или 2 шт. |
|
элемент питания (для цифровых микрометров) |
1 шт. |
|
комплект вставок (для микрометров МКУ, МКУЦ, МВМ и МВМЦ) |
1 компл. |
|
руководство по эксплуатации |
1 шт. |
|
футляр |
1 шт. |
Таблица 1
|
Тип микрометра |
Диапазоны измерения микрометров, мкм |
Цена деления или дискретность отсчета |
Шаг мик-рометриче-ского винта |
Измерительное перемещение винта | ||
|
по шкале стебля и барабана |
по шкале стебля и барабана с нониусом |
по электронному отсчетному устройству | ||||
|
МК |
от 0 до 2000 |
- |
- |
0,01 | ||
|
МКЦ |
- |
- |
от 0 до 1000 |
0,001 |
0,5 |
25 |
|
МКПТ |
- |
от 0 до 300 |
- |
0,001 | ||
|
МКП |
от 0 до 50 |
- |
- |
0,002 | ||
|
МТ, МТЦ |
от 0 до 50 |
- |
от 0 до 50 | |||
|
МКУ, МКУЦ |
от 0 до 200 |
- |
от 0 до 200 | |||
|
МКМ, МКМЦ |
от 0 до 175 |
- |
от 0 до 175 | |||
|
МЗ, МЗЦ |
от 0 до 200 |
- |
от 0 до 200 | |||
|
МКГ, МКГЦ |
от 0 до 50 |
- |
от 0 до 50 |
0,01 0,001 |
25 | |
|
МКШ , МКШЦ |
от 0 до 50 |
- |
от 0 до 50 |
0,5 | ||
|
МКК, МККЦ |
от 0 до100 |
- |
от 0 до 100 | |||
|
МКД, МКДЦ |
от 7,6 до 33, от 25 до 50 |
- |
от 7,6 до 33, от 25 до 50 | |||
|
МВМ, МВМЦ |
от 0 до 200 |
- |
от 0 до 200 | |||
|
МП |
от 0 до10 |
- |
- |
0,01 |
10 | |
|
МЛ, МЛЦ |
от 0 до100 |
- |
от 0 до 100 |
0,01 0,001 |
25 | |
Лист № 16 Всего листов 18 Пределы допускаемой погрешности микрометров приведены в таблицах 2 и 3.
Таблица 2
|
Тип микрометра |
Верхний диапазон измерения микрометра, мм |
Пределы допускаемой погрешности микрометров, мкм | ||||
|
по шкале стебля и барабана классов точности |
по шкале стебля и барабана с нониусом |
по электронному отсчетному устройству классов точности | ||||
|
1 |
2 |
1 |
2 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МК |
25 |
±2,0 |
±4,0 |
- |
- |
- |
|
50, 75, 100 |
±2,5 | |||||
|
125; 150, 175; 200 |
±3,0 |
±5,0 | ||||
|
225; 250; 275; 300 |
±4,0 |
±6,0 | ||||
|
400; 500 |
±5,0 |
±8,0 | ||||
|
600 |
±6,0 |
±10,0 | ||||
|
700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000 |
±15,0 |
±32,0 | ||||
|
МКЦ |
25, 50, 75 |
- |
- |
- |
±2,0 |
±4,0 |
|
100 |
±3,0 | |||||
|
125; 150 |
±4,0 |
±6,0 | ||||
|
175;200 |
±5,0 |
±7,0 | ||||
|
225; 250, 275; 300 |
±6,0 |
±8,0 | ||||
|
400; 500 |
±7,0 |
±10,0 | ||||
|
600; 700 |
±8,0 |
±12,0 | ||||
|
800; 900; 1000 |
±15,0 |
±32,0 | ||||
|
МКП |
25, 50 |
±2,0 |
±3,0 |
- |
- |
- |
|
МП |
10 |
±2,0 |
±4,0 |
- |
- |
- |
|
МКПТ |
25, 50 |
- |
- |
±2,0 |
- |
- |
|
75; 100; 125; 175; 200 |
±3,0 | |||||
|
225; 250; 275; 300 |
±4,0 | |||||
|
МЛ, МЛЦ |
25 |
±8,0 |
±16,0 |
- |
±8,0 |
±16,0 |
|
50, 75 |
±10,0 |
±20,0 |
±10,0 |
±20,0 | ||
|
100 |
±12,0 |
±20,0 |
±12,0 |
±20,0 | ||
|
МТ, МТЦ |
25 |
±2,0 |
±4,0 |
- |
±2,0 |
±4,0 |
|
50 |
±3,0 |
±5,0 |
±3,0 |
±5,0 | ||
|
МКУ, МКУЦ |
25 |
±4,0 |
- |
±4 | ||
|
50 |
±5,0 |
±5,0 | ||||
|
75 |
±6,0 |
±6,0 | ||||
|
100 |
±7,0 |
±7,0 | ||||
|
125, 150, 175, 200 |
±8,0 |
±8,0 | ||||
|
МКГ, МКГЦ |
25/50, 50/50, 25/100, 50/100, 25/150, 50/150 |
±8,0 |
- |
±8,0 | ||
|
25/300, 50/300 |
±12,0 |
±12,0 | ||||
|
МКМ, МКМЦ |
25, 50 |
±4,0 |
±6,0 |
- |
±4,0 |
±6,0 |
|
75, 100 |
±5,0 |
±7,0 |
±5,0 |
±7,0 | ||
|
125, 150, 175 |
±6,0 |
±8,0 |
±6,0 |
±8,0 | ||
|
МКШ, МКШЦ |
25, 50 |
±4,0 |
±8,0 |
- |
±4,0 |
±8,0 |
|
МЗ, МЗЦ |
25, 50, 75, 100 |
±4,0 |
±5,0 |
- |
±4,0 |
±5,0 |
|
125, 150 |
±6,0 |
±10,0 |
- |
±6,0 |
±10,0 | |
|
175, 200 |
±8,0 |
±15,0 |
±8,0 |
±15,0 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МКШ, МКШЦ |
25, 50 |
±4,0 |
±8,0 |
±4,0 |
±8,0 | |
|
МКД, МКДЦ |
33, 50 |
±5,0 |
±8,0 |
- |
±5,0 |
±8,0 |
|
МКК, МККЦ |
25, 50 |
±3,0 |
±5,0 |
- |
±4,0 |
±6,0 |
|
75, 100 |
±4,0 |
±6,0 |
±5,0 |
±8,0 |
Таблица 3
|
Шаг резьбы метрической, мм |
Шаг резьбы трубной, мм (дюймовой - число ниток на длине 25,4 мм) |
Пределы допускаемой погрешности микрометров со вставками резьбовыми, мкм | ||
|
до 50 |
от 50 до 100 |
от 100 до 200 | ||
|
от 0,4 до 0,45 от 0,5 до 0,6 от 0,7 до 0,8 |
0,907 (28 - 24) |
±10 |
- |
- |
|
1; 1,25; 1,5; 1,75 |
1,337 (20-16) 1,814 (14-11) |
±10 |
±13 |
±15 |
|
2,0; 2,5 |
2,309 (10-8) |
±13 |
±15 |
±20 |
|
3,0; 3,5; 4,0; 4,5; 5,0; |
(7-5) |
±15 |
±20 |
±25 |
|
5,5; 6,0 |
(4,5-3) | |||
