Сведения о средстве измерений: 31786-12 Камеры инфракрасные

Номер по Госреестру СИ: 31786-12
31786-12 Камеры инфракрасные
(IRISYS мод. IRI 2000, IRI 4000, IR16, IR32)

Назначение средства измерений:
Камеры инфракрасные IRISYS моделей IRI 2000, IRI 4000, IR16, IR32 (далее - камеры) предназначены для бесконтактного измерения и регистрации пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы камер и визуализации этого распределения на дисплее камеры или персонального компьютера.

сертификация программного обеспечения

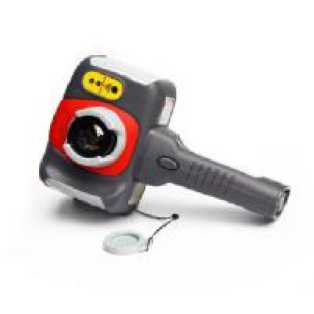

Внешний вид. Камеры инфракрасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Камеры инфракрасные
Рисунок № 1
Внешний вид. Камеры инфракрасные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Камеры инфракрасные
Рисунок № 2
Внешний вид. Камеры инфракрасные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Камеры инфракрасные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.11.2017
Номер записи - 117488
ID в реестре СИ - 339888
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, Камера инфракрасная IRISYS модели IRI 4000 мод. IRI 4010, IRISYS модель IRI 4000 модификация IRI 4010, IRISYS модели IRI 4000, модификации 4010, IRISYS мод. IRI 4000 модификация IRI 4010, IRISYS мод. IRI 2000, IRI 4000, IR16, IR32, IRI 4030, IRI 4010-41, IRI 4010, IRI 4000 мод. IRI 4010, IRI 2000. IRI 4000. IR 16. IR 32.,

Производитель

Изготовитель - Фирма "InfraRed Integrated Systems Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 40
Выдано извещений - 2
Кол-во периодических поверок - 15
Кол-во средств измерений - 13
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 12710 дн.

Наличие аналогов СИ: Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "InfraRed Integrated Systems Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
31786-06
01.06.2011
Тепловизоры инфракрасные, IRISYS серий IRI 1000, IRI 4000
Фирма "InfraRed Integrated Systems Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
31786-12
27.11.2017
Камеры инфракрасные, IRISYS мод. IRI 2000, IRI 4000, IR16, IR32
Фирма "InfraRed Integrated Systems Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «МетрЛифтСервис»
(RA.RU.314115)
  • IRI 4000 мод. IRI 4010
  • 1 0 1 0 0 0 0
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • IRI 2000. IRI 4000. IR 16. IR 32.
  • IRI 4010-41
  • 4 0 1 0 4 0 1
    Коломенский филиал ФБУ «ЦСМ Московской области»
    (48)
    РСТ
  • нет данных
  • 4 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • нет данных
  • 1 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • IRI 4010
  • IRISYS мод. IRI 4000 модификация IRI 4010
  • IRISYS модели IRI 4000, модификации 4010
  • 6 1 0 4 0 6 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • IRI 4030
  • IRI 4010
  • 4 0 4 2 3 0 3
    ООО "АЗ-И"
    (RA.RU.312199)
  • Камера инфракрасная IRISYS модели IRI 4000 мод. IRI 4010
  • IRI 4000 мод. IRI 4010
  • 2 0 2 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • IRISYS модель IRI 4000 модификация IRI 4010
  • 1 0 0 0 0 0 0
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • IRI 2000. IRI 4000. IR 16. IR 32.
  • 3 0 0 0 0 0 0
    ФБУ «ЦСМ Московской области»
    (RA.RU.311341)
    РСТ
  • нет данных
  • IRISYS мод. IRI 2000, IRI 4000, IR16, IR32
  • 3 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • IRISYS мод. IRI 2000, IRI 4000, IR16, IR32
  • 4 0 0 0 0 0 0
    ФБУ «УРАЛТЕСТ»
    (RA.RU.311249)
    РСТ
  • IRISYS мод. IRI 2000, IRI 4000, IR16, IR32
  • 1 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • нет данных
  • 3 0 0 0 0 0 0
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • IRI 4010
  • 1 0 1 0 1 0 1
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • IRI 4000 мод. IRI 4010
  • 2 0 2 0 2 0 2

    Стоимость поверки Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    10650 13532
    ФБУ Иркутский ЦСМ
    Иркутская область
    6450 13532
    Коломенский филиал ФБУ Ростест-Москва
    Московская область
    12720 13532
    Клинский филиал ФБУ Ростест-Москва
    Московская область
    12720 13532
    Сергиево-Посадский филиал ФБУ Ростест-Москва
    Московская область
    12720 13532

    Программное обеспечение

    Программное обеспечение (ПО) камер состоит из двух частей: встроенное и автономное ПО. Встроенное ПО находится в ПЗУ, размещенном внутри корпуса камеры, и не доступно для внешней модификации. Автономное ПО реализовано в виде файлов операционной системы Windows, обеспечивающих только функции копирования и передачи данных без изменения их параметров для их последующей обработки.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню согласно МИ 3286-2010:

    - «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

    - «С» - для автономной части ПО . Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Идентификационные данные ПО представлены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    ПО для камер IRISYS (встроенная часть)

    IRISYS

    1.XX

    по номеру версии

    -

    ПО для камер мод. IRI 2000, IR16 и IR32 (автономная часть)

    IR Series

    Imager.exe

    1.2 (*)

    по номеру версии

    -

    ПО для камер мод. IRI 4000 (автономная часть)

    4000 Imager.exe

    1.1 (*)

    по номеру версии

    -

    7*5       •

    - не ниже


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на наклейку на корпусе камеры типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в соответствующем разделе Руководства по эксплуатации на камеры.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к камерам инфракрасным IRISYS серий IRI 2000, IRI 4000, IR16, IR32

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Техническая документация фирмы InfraRed Integrated Systems Limited, Великобритания.

    ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.

    Поверка

    Поверка

    осуществляется по методике поверки МП 31786-12 «Камеры инфракрасные IRISYS серий IRI 2000, IRI 4000, IR16, IR32», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС», 22.08.2011г.

    Основные средства поверки:

    • - источники излучения в виде моделей черного тела, эталонные 2-го разряда, диапазон воспроизводимых температур от минус 20 до плюс 900 °С;

    • - излучатель - протяжённое чёрное тело ПЧТ 540/40/10, эталонный 2-го разряда, диапазон воспроизводимых температур от плюс 30 до плюс 95 °С, в комплекте с тепловым тест-объектом с переменной щелью и тепловым тест-объектом с метками (излучательная способность не менее 0,96);

    • - поворотный столик, точность задания угла 1 °;

    • - измерительная линейка, длина 500 мм, ц.д. 1 мм.


    Изготовитель

    фирма InfraRed Integrated Systems Limited, Великобритания
    Park Circle Tithe Barn Way Swan Valley
    Northampton NN4 9BG, United Kingdom,
    Тел.: +44 (0) 1604 594200 Факс: +44 (0) 1604 594210
    E-mail: sales@irisys.co.uk, адрес в Интернет: www.irisys.co.uk

    Заявитель

    ООО «Поликит» Юр.адрес: РФ, 117525, г.Москва, ул.Днепропетровская, д.3, корп.5 Тел./факс: (495) 234-74-28 / 234-76-27

    Испытательный центр

    Государственный центр испытаний средств измерений (ГЦИ СИ)
    ФГУП «ВНИИМС», г.Москва

    Принцип действия камер основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном жидкокристаллическом дисплее камеры или на мониторе персонального компьютера. Приемник представляет собой неохлаж-даемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Камеры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

    Камеры моделей IRI 2000, IRI 4000, IR16, IR32 являются переносными оптикоэлектронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра, и отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями. Модели IRI 2000, IRI 4000 изготавливаются в следующих модификациях: IRI 2010, IRI 2012, IRI 4010, IRI 4011, IRI 4015, IRI 4030, IRI 4035, IRI 4040, IRI 4041. Модификация IRI 2012 имеет возможность сигнализации, и передачи данных на компьютер в режиме реального времени.

    Внутреннее программное обеспечение камер позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, может быть записана на съемную флэш-карту или

    передана на персональный компьютер через протокол USB Фотографии камер приведены на рисунках 1-3:

    Внешний вид. Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32), http://oei-analitika.ru

    Рис.1 Камеры

    IRI 2000 и IR 16

    Внешний вид. Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32), http://oei-analitika.ru

    Рис.2 Камера

    IRI 4000

    Внешний вид. Камеры инфракрасные (IRISYS мод. IRI 2000, IRI 4000, IR16, IR32), http://oei-analitika.ru

    Рис. 3 Камера

    IR 32


    В комплект поставки камеры входят:

    - камера - 1 шт.;

    - аккумулятор - 1 шт.;

    - карта памяти SD - 1 шт .;

    - руководство по эксплуатации (на русском языке ) - 1 экз .;

    - методика поверки - 1 экз.;

    • - блок питания от сети 220 B - 1 шт.;

    • - диск с программным обеспечением - 1 шт.;

    • - кабель связи с компьютером - 1 шт.;

    • - кейс или футляр для транспортировки - 1 шт.


    камер в зависимости от модели приведены в таблицах 2-3:

    Таблица 2. Характеристики камер IRISYS мод. IRI 2000 и 4000

    Наименование характеристики

    Модификации

    IRI 2010 (IRI 2012)

    IRI 4010, IRI 4011,

    IRI 4040, IRI 4041

    IRI4015

    IRI 4030

    IRI4035

    Диапазон измеряемых температур, °С

    от минус 10

    до плюс 350

    от минус 10

    до плюс 250

    от минус 20

    до плюс 125

    от минус 10 до плюс 900 (IRI 4030) от минус 10 до плюс 500 (IRI 4035)

    Пределы допускаемой погрешности

    ±2 % (от

    д для IRI 4 для IRI 4

    измеряемой величины), но не менее ±2 °С ля высокотемпературной области: 030 (+200°C - +900°C): ±20 °C или ±5 % 035 (+200°C : +500°C): ±15 °C или ±5 %

    Порог температурной чувствительности, °С

    0,3 (при +30 °С)

    0,08 (при +25 °С)

    0,05 (при +25 °С)

    до +250 °С: 0,08 от +250 °С: 0,4 (IRI 4030) 0,25 (IRI 4035) (при +25 °С)

    Частота кадров, Гц

    8

    Размер матрицы (количество элементов)

    47 х 47

    160 х 120

    Наименование характеристики

    Модификации

    IRI 2010 (IRI 2012)

    IRI 4010, IRI 4011,

    IRI 4040, IRI 4041

    IRI4015

    IRI 4030

    IRI4035

    Пространственное разрешение со стандартным объективом, мрад

    7,4

    2,2

    Спектральный диапазон, мкм

    8 + 14

    Регулируемая излучательная способность

    0,1  1,00 (с шагом 0,01)

    Углы поля зрения, градус по горизонтали X по вертикали / минимальное фокусное расстояние, м

    20° х 20° / 0,5

    20° x 15° / 0,3

    (9,1° x 6,8° / 0,5 для моделей IRI 4040, IRI 4041)

    Масса не более, г

    700

    750

    Габаритные размеры, мм (длинахширинахвысота)

    130x95x90

    230x120x110

    Напряжение питания постоянного тока (внешнее), В

    7,4

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность, %:

    от минус 5 до плюс 45 до 90

    от минус 15 до плюс 50

    до 90

    Таблица 3. Характеристики камер IRISYS серий IR16 и IR32

    Наименование характеристики

    Модификации

    IR 16

    IR 32

    Диапазон измеряемых температур, °С

    от минус 10 до плюс 250

    (опционально от минус 20 до плюс 900)

    от минус 10 до плюс 250 (опционально от минус 20 до плюс 900)

    Пределы допускаемой погрешности

    ±2 % (от измеряемой величины), но не менее ±2 °С

    Порог температурной чувствительности, °С

    0,08 (при плюс 30 °С) (опционально

    0,05 (при плюс 30 °С)

    0,08 (при плюс 30 °С)

    Частота кадров, Гц

    8

    Размер матрицы (количество элементов)

    160 x 120

    320 x 240

    Пространственное разрешение со стандартным объективом, мрад

    2,2

    1,1

    Спектральный диапазон, мкм

    8 + 14

    Регулируемая излучательная способность

    0,1  1,00 (с шагом 0,01)

    Углы поля зрения, градус по горизонтали х по вертикали / минимальное фокусное расстояние, м

    20° х 15° / 0,3

    21,4° x 16° / 0,3

    Масса не более, г

    800

    Г абаритные размеры, мм (длинахширинахвысота)

    130x95x220

    Напряжение питания постоянного тока (внешнее), В

    7,4

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность, %:

    от минус 15 до плюс 50 до 90


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
