Номер по Госреестру СИ: 31467-12
31467-12 Системы измерительные газоаналитические
(SUPREMA и SUPREMA Touch)
Назначение средства измерений:
Системы измерительные газоаналитические SUPREMA и SUPREMA Touch предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Программное обеспечение
ЦБУ и ПИП системы (за исключением термокаталитических датчиков серии 47K и D-7010) имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Термокаталитические датчики серии 47K и D-7010 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением
Встроенное программное обеспечение выполняет следующие основные функции:
-
- прием и обработку измерительной информации;
-
- формирование выходного аналогового и цифрового сигналов;
-
- управление работой реле «Тревога» и «Неисправность» (при наличии);
-
- диагностику аппаратной и программной частей.
Программное обеспечение ПИП идентифицируется отображением номера версии на дисплее ПИП при включении питания, а также по запросу через интерфейс HART, RS-485 (при наличии).
Программное обеспечение ЦБУ (модуля MDO) идентифицируется при запуске системы путем вывода на экран номера версии. Программное обеспечение остальных модулей идентифицируется через меню диагностики модулей.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PrimaX P / PrimaX I software |
PrmaX Bootloader V1.07.0150 _(V1.07.0321).a43 PrimaX 1.07.0321.prx |
1.07 |
0хВ374 |
CRC16 |
PrimaX IR software |
PrimaX IR v3 APP.dat PrimaX IR v3 full.fin |
3.0 |
0xC02B |
CRC16 |
ULTIMA OPIR-5 |
329037.out |
B |
0x49AC |
Суммирование по всем адресам флэш-памяти |
ULTIMA MOS-5 |
32418.hex |
D |
0x6B20 |
Exclusive OR |
ULTIMA MOS-5E |
MOS-5E (S4100T) |
3 |
0 x 02 |
CRC 8 |
ULTIMA XE |
SK10000014157 |
3.5E |
0xED6A |
Pure additive 16bit |
ULTIMA XIR |
SK10000014157 |
3.5E |
0xED6A |
Pure additive 16bit |
ULTIMA XL |
SK3068-1034 |
1.2 |
0x074A |
Pure additive 16bit |
SUPREMA TOUCH, модули: | ||||
MCP20 |
MCP 3.01.05.SAP |
3.01.05 |
0x4106 |
CRC16 |
MDO20 |
MDO 3.01.05.SAP |
3.01.05 |
0x04F8 |
CRC16 |
MDA20 |
MDA 2.01.02.SAP |
2.01.02 |
0xDBAA |
CRC16 |
MGO20 |
MGO 3.01.02.SAP |
3.01.02 |
0x1316 |
CRC16 |
SUPREMA, модули: | ||||
MCP10 |
MCP 2.06.04 low.sr MCP 2.06.04 high.sr |
2.06.04 |
0x6921 |
CRC16 |
MDO10 |
MDO 2.06.04 low.sr MDO 2.06.04 high.sr |
2.06.04 |
0x0A26 |
CRC16 |
MDA20 |
MDA 2.01.02.SAP |
2.01.02 |
0xDBAA |
CRC16 |
MGO20 |
MGO 3.01.02.SAP |
3.01.02 |
0x1316 |
CRC16 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений - «С» по МИ 3286-2010.
Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП - на рисунке 2.

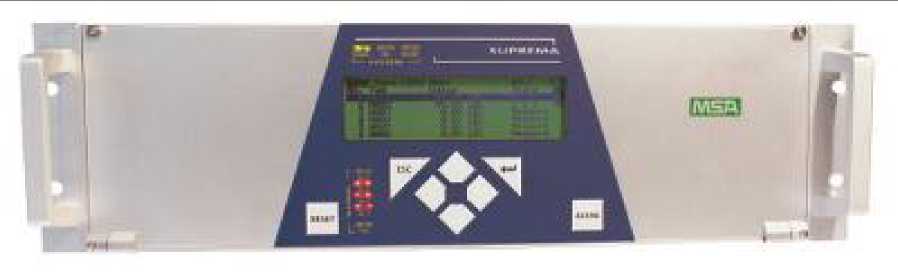

а) SUPREMA

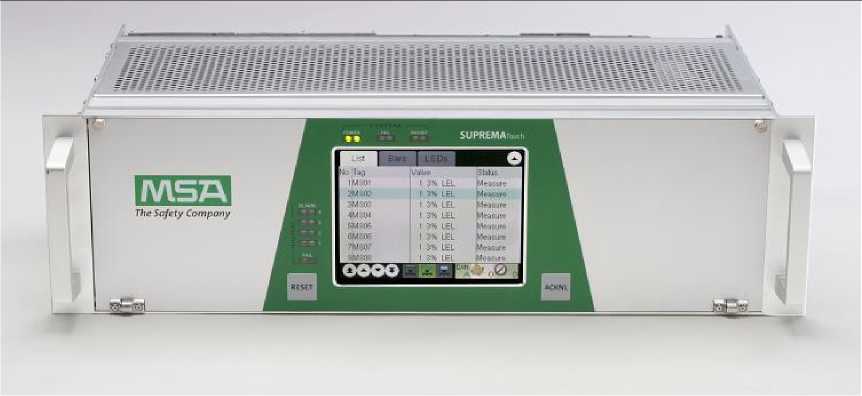

_____________б) SUPREMA Touch_____________
Рисунок 1 - Внешний вид ЦБУ различных исполнений

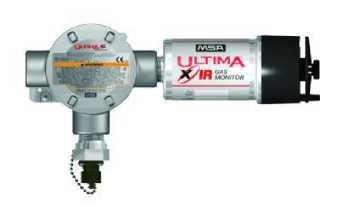

а) Ultima XIR

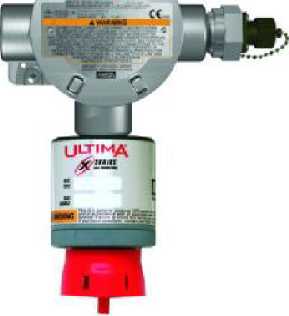

б) Ultima XE
в) ULTIMA MOS-5E
г) ULTIMA MOS-5

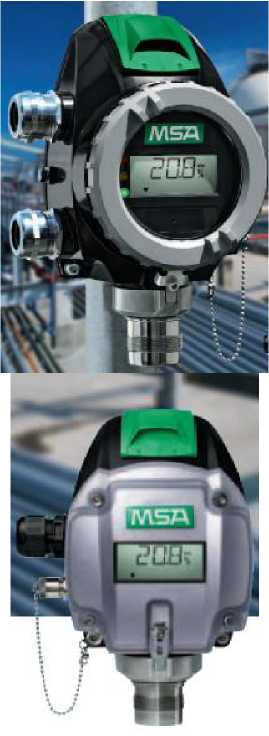

д) PrimaX P, PrimaX I
е) ULTIMA XL

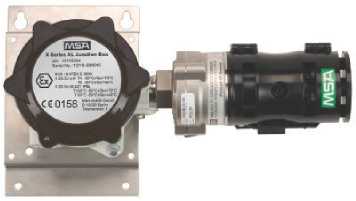

з) PrimaX IR

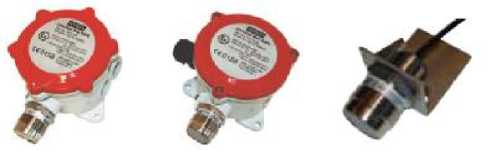

и) D-7010
к) 47K
Рисунок 2 - Внешний вид ПИП, входящих в состав системы
Знак утверждения типа
Знак утверждения типананосится на табличку на корпуса ЦБУ системы, ПИП и на титульный лист паспорта на изделие типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах:
-
- «Системы измерительные газоаналитические SUPREMA и SUPREMA Touch. Руководство по эксплуатации»,
-
- «Газоанализаторы PrimaX. Руководство по эксплуатации»,
-
- «Газоанализаторы PrimaX IR. Руководство по эксплуатации»,
-
- «Газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR и ULTIMA
XL. Руководство по эксплуатации»,
-
- «Газоанализаторы сероводорода ULTIMA MOS-5. Руководство по эксплуатации»,
-
- «Газоанализаторы сероводорода ULTIMA MOS-5E. Руководство по эксплуатации»,
-
- «Газоанализаторы трассовые ULTIMA OPIR-5. Руководство по эксплуатации».
-
- «Датчики серии 47K, модификаций 47K-ST, 47K-PRP, 47K-HT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным газоаналитическим SUPREMA и SUPREMA Touch-
1 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электриче
ские. Часть 1. Общие требования и методы испытаний.
-
2 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электриче
ские. Часть 4. Требования к приборам группы II с верхним пределом диапазона измерений горючих газов до 100 % НКПР.
-
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
-
4 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
-
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Об
щие технические условия.
-
6 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содер
жания компонентов в газовых средах.
-
7 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехниче
ские. Требования безопасности.
-
8 ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды . Часть 0. Оборудование. Общие требо -
вания.
-
9 ГОСТ Р МЭК 60079-1-2008 Взрывоопасные среды . Часть 1. Оборудование с видом взры -
возащиты „Взрывонепроницаемые оболочки‘^“.
-
10 ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь "i".
-
11 ГОСТ Р 52350.7-2005 (МЭК 60079-7:2006) Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида "е“.
-
12 ГОСТ Р 52350.18-2006 (МЭК 60079-18:2004) Электрооборудование для взрывоопасных газовых сред. Часть 18. Конструкция, испытания и маркировка электрооборудования с взрывозащитой вида "герметизация компаундом "m".
-
13 МЭК 60079-31:2009 Explosive atmospheres - Part 31: Equipment dust ignition protection by enclosure "t".
-
14 ГОСТ Р МЭК 61241-11-2009 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 11. Искробезопасное оборудование «iD».
-
15 Техническая документация фирмы «MSA Europe GmbH», Швейцария.
-
16 Техническая документация фирмы «MSA Technologies & Enterprise Services GmbH», Германия
Поверка
Поверкаосуществляется по документу МП-242-1405-2012 "Системы измерительные газоаналитические SUPREMA и SUPREMA Touch. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» "04" сентября 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под дав
лением;
-
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
-
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
-
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ПГС РН3-воздух;
-
- установка высшей точности "УВТ-Ар" (регистрационный номер № 59-А-89) для получения ПГС AsH3-воздух;
-
- комплекс газоаналитический МОГАИ-6 (регистрационный № 19858-00);
-
- рабочий эталон 1-го разряда - комплекс ГГП-1;
-
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В;
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по
ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
Изготовитель
Фирма «MSA Europe GmbH», Швейцария
Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland
Производственная площадка:
Фирма "MSA Produktion Deutschland GmbH", Германия
Юридический адрес: MSA Produktion Deutschland GmbH, Thiemannstrasse 1, 12059, Berlin Tel.: 8-10-49-30-6886-0, Fax: 8-10-49-30-6886-1558
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-ПетербургАдрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Системы измерительные газоаналитические SUPREMA и SUPREMA Touch (далее - системы) являются стационарными приборами непрерывного действия.
В состав системы входит центральный блок управления, питания и сигнализации (далее - ЦБУ), первичные измерительные преобразователи (НИИ) и линии связи ЦБУ с ПИП (включая барьеры искробезопасности и соединительные коробки).
ЦБУ выпускается в 2 исполнениях:
-
- SUPREMA (управление аппаратными клавишами);
-
- SUPREMA Touch (с сенсорным дисплеем).
В качестве первичных измерительных преобразователей используются:
-
- газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR, ULTIMA XL;
-
- газоанализаторы ULTIMA OPIR-5;
-
- газоанализаторы сероводорода ULTIMA MOS-5, MOS-5E;
-
- газоанализаторы PrimaX I, PrimaX P, PrimaX IR;
-
- датчики серии 47K модификаций 47K-ST, 47K-PRP, 47K-HT;
-
- датчики D-7010.
Принцип действия:
-
- PrimaX I - электрохимический;
-
- PrimaX P, ULTIMA XE - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов;
-
- PrimaX IR, ULTIMA XIR - оптический инфракрасный абсорбционный для определения горючих газов и диоксида углерода;
-
- ULTIMA XL - электрохимический для определения вредных газов и кислорода, термокаталитический или оптический для определения горючих газов;
-
- ULTIMA MOS-5, MOS-5E - полупроводниковый;
-
- ULTIMA OPIR-5 - недисперсионный инфракрасный (NDIR);
-
- 47K, D-7010 - термокаталитический.
Способ отбора пробы - диффузионный.
ЦБУ имеет блочно-модульную конструкцию в стандартном 19-ти дюймовом корпусе. На базе одного корпуса ЦБУ можно построить систему на 8, 16, 24, 32 или 64 измерительных каналов. Система может быть расширена до 256 измерительных каналов путем подключения к ЦБУ до семи дальнейших блоков ЦБУ. Система может состоять из нескольких систем-спутников, разнесенных на расстояние до 1000 м.
В ЦБУ могут устанавливаться следующие системные модули:
-
- MAO - модуль аналоговых выходов (0-20) мА;
-
- MAI - модуль аналоговых входов (в него могут устанавливаться до 8 модулей MCI, MPI, MFI или MSI);
-
- MAR - блок аналогового резерва (резервный вход сигнала, оцифровка);
-
- MPI - модуль пассивных входов, обеспечивающий питание пассивных полупроводниковых и термокаталитических первичных измерительных преобразователей и обработку их сигналов;
-
- MCI— модуль токовых входов, осуществляющий обработку входного сигнала токового или по напряжению;
-
- MFI - модуль питания и обработки сигналов с аварийных кнопок и систем пожарной сигнализации;
-
- MSI - модуль обработки сигналов с дискретных датчиков (концевые переключатели и пр.);
-
- MDA - модуль первичной обработки входных сигналов, осуществляющий измерение уровня входных сигналов и первичную обработку;
-
- MCP - модуль центрального процессора, осуществляющего управление системой и обработку информации;
-
- MDO 10 - модуль индикации и управления системы SUPREMA, осуществляющий отображение измерительной информации, информации о состоянии системы и отображения настроечных параметров. Модуль оснащен жидкокристаллическим дисплеем разрешением 240 на 64 точки, имеет 8 клавиш управления и 8 светодиодов;
-
- MDO 20 - модуль индикации и управления системы SUPREMA TOUCH, осуществляющий отображение измерительной информации, информации о состоянии системы и отображения настроечных параметров. Модуль оснащен сенсорным дисплеем, имеет 2 клавиши управления и выход USB;
-
- MDC20 - модуль сопряжения модуля дисплея MDO 20 с шиной CANbus;
-
- MGO - модуль общего вывода, осуществляющий управление выходными реле системы;
-
- MRO - модуль выходных реле (на 8 или 16 реле);
-
- MRC TS - модуль релейного соединения (5 x MRO, 2 x 40 каналов, ленточный кабель);
-
- MRO * 8 TS / MRO 16 TS - модули релейного выхода (модуль реле на монтажной направляющей, 8 или 16 реле);
-
- MRO 10-16 TS - SSR, MRO 20-16 TS - SSR, - модуль выхода твердотельного реле (на 16 или 8 реле);
-
- МАО - модуль аналогового выхода (источник 0 - 20 мА/500 Ом нагрузка/электрически изолированный от электропитания системы);
-
- MSP - модуль питания системы (блок питания, 85 - 265 В пер. тока/24 В пост. тока);
-
- MIB - модуль объединения;
-
- MST - системные порты (2x CAN A, 2x CAN B, RS 232-A (работа ПК), RS 232-B (последовательный принтер, вывод из сообщений), RS 232-C (без защиты), сброс сигнализации (RES), сброс сирены (HACK), блокировка реле (LOCR), переключатель с паролем-ключом (PSW));
-
- MAT, MAT TS - блоки аналоговых терминалов;
-
- MUT - блок универсальных терминалов;
Передача информации между модулями, установленными в ЦБУ системы и между блоками-спутниками, осуществляется в цифровом виде по шине CAN.
Для упрощения управления системой возможно подключение к персональному компьютеру, работающему под управлением ОС Windows ™. В этом случае управление и конфигурирование системы осуществляется специальным программным обеспечением, разработанным фирмой-изготовителем.
ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены:
-
- ПИП с аналоговым выходом (0_3,5 мА-сигналы статуса и 4 20 (22) мА - выходной
сигнал), чувствительный элемент (сенсор) и преобразующая электронная схема;
-
- для термокаталитических пассивных ПИП - чувствительный элемент и клеммная колодка.
Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов серии ULTIMA X клеммной коробкой с поддержкой HART.
ПИП обеспечивают:
- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
- выдачу цифрового сигнала по протоколу HART (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5) - по заказу;
-
- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E)
-
- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E).
Дисплей ЦБУ может отображать результаты измерений как в единицах объемной доли, млн-1, так и в единицах массовой концентрации, мг/м3. Пересчет из одних единиц в другие осу-
ществляется для нормальных условий эксплуатации (20 °С и 760 мм рт.ст).
Маркировки взрывозащиты:
-
- PrimaX I
-
- PrimaX P
-
- PrimaX IR
-
- 47K-ST
-
- 47K-PRP
-
- 47K-HT
-
- Ultima XE
-
- Ultima XIR
-
- ULTIMA XL
-
- ULTIMA OPIR-5
-
- ULTIMA MOS-5
Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db
Ex d ia IIC T4 Gb, Ex ia t IIIC T130°C Db
Ex d IIC T4 Gb, Ex t IIIC T130°C Db
Ex d IIC T6 Gb, Ex t IIIC T85°C Db
Ex d IIC T4 Gb, Ex t IIIC T135°C Db
Ex d IIC T3 Gb, Ex t IIIC T200°C Db
Ex d IICT4 Gb, Ex d ibIIC T6Gb, Ex d ia IIC T6 Gb
Ex d IIC T5 Gb
Ex d IICT6 Gb, Ex d ibIICoT6Gb
Ex d IIB+H2 T4 Gb, Ex t IIIC T135oC Db
Ex d IIB+H2 T5 Gb
|
Ex d e m IIC T5,T4 Gb Ex d II CT5 Gb или Ex d e IIC T6, T5, T4, T3 Gb |
Комплектность поставки систем приведена в таблице 16.
Таблица 16
Наименование |
Кол-во |
Центральный блок управления |
Исполнение ЦБУ определяется при заказе |
Г азоанализатор серии ULTIMA X |
Наличие определяется при заказе |
Г азоанализатор ULTIMA OPIR-5 |
-//- |
Газоанализатор сероводорода ULTIMA MOS-5, MOS-5E |
-//- |
Г азоанализатор PrimaX I, PrimaX P, PrimaX IR |
-//- |
Наименование |
Кол-во |
Датчики серии 47K |
-//- |
Датчики серии D-7010 |
-//- |
Линии связи ЦБУ с первичными измерительными преобразователями |
-//- |
Адаптер для подачи газовых смесей |
-//- |
Руководство по эксплуатации на систему |
1 экз. |
Руководство по эксплуатации на ПИП |
по заказу |
Методика поверки МП-242-1405-2012 |
1 экз. |
-
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности измерительных каналов систем приведены в таблицах 2 - 13.
Таблица 2 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Номинальное время установления показаний 70,9 ном , с | |
% НКПР |
объемной доли, % | |||
метан (СН4) |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
35 |
этан (C2H6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
пропан (С3Н8) |
От 0 до 50 |
От 0 до 0,85 |
± 5 |
55 |
н-бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
38 |
изобутан (i-C4H10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
36 |
н-пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
65 |
гексан (С6Н14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
28 |
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
27 |
ацетилен (C2H2) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
25 |
водород (Н2) |
От 0 до 50 |
От 0 до 2,0 |
± 5 |
15 |
аммиак (NH3) |
От 0 до 33 |
От 0 до 5 |
± 5 |
60 |
пропилен (C3H6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 |
30 |
циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
47 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,
содержащих только один определяемый компонент;
-
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
-
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;
-
4) Номинальное время установления показаний указано при расходе поверочной газовой смеси 1,0 дм3/мин.
Таблица 3 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9ном | |
абсолютной |
относительной | ||||
О2(кисло- РоД) |
От 0 до 10,0 % |
От 0 до 10,0 % |
± 0,5 % (об.д.) |
- |
50 |
От 0 до 25,0 % |
От 0 до 25,0 % |
± 0,5 % (об.д.) |
- | ||
CO (оксид углерода) |
От 0 до 100 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 100 млн-1 |
- |
± 10 % | |||
От 0 до 500 млн |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 | |
Св. 20 до 500 млн-1 |
- |
± 10 % | |||
От 0 до 1000 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 | |
Св. 20 до 1000 млн-1 |
- |
± 10 % |
30 | ||
AsH3 (арсин) |
От 0 до 2,0 млн-1 * |
От 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
75 |
HCN (цианистый водород) |
От 0 до 50 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- |
75 |
Н2 (водород) |
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 100 млн-1 |
- |
120 |
H2S (сероводород) |
От 0 до 10 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- |
30 |
От 0 до 50 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
От 10 до 50 млн-1 |
- |
± 15 % | |||
От 0 до 100 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 100 млн-1 |
- |
± 15 % | |||
H2S (сероводород) |
От 0 до 500 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- |
30 |
Св. 10 до 500 млн-1 |
- |
± 15 % | |||
NO (оксид азота) |
От 0 до 100 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
30 |
Св. 4 до 100 млн-1 |
- |
± 20 % | |||
РН3 (фосфин) |
От 0 до 2,0 млн-1 * |
От 0 до 2,0 млн-1 |
± 0,2 млн-1 |
- |
75 |
HCl (хлористый водород) |
От 0 до 50 млн-1 |
От 0 до 3 млн-1 |
± 0,6 млн-1 |
- |
70 |
Св. 3 до 50 млн-1 |
- |
± 20 % | |||
NH3 (аммиак) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- |
300 |
Св. 20 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- | ||
Св. 20 до 100 млн-1 |
- |
± 20 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 1000 млн-1 |
- |
± 20 % |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9ном | |
абсолютной |
относительной | ||||
Cl2 (хлор) |
От 0 до 5 млн |
От 0 до 0,3 млн-1 |
± 0,06 млн-1 |
- |
90 |
Св. 0,3 до 5 млн-1 |
- |
± 20 % | |||
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 2,0 млн-1 |
- |
120 | |
От 0 до 20 млн-1 * |
От 0 до 20 млн-1 |
± 3,0 млн-1 |
- |
120 | |
HF (фтористый водород) |
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 1 млн-1 |
- |
120 |
NO2 (диоксид азота) |
От 0 до 10 млн |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Св. 1 до 10 млн-1 |
- |
± 20 % | |||
SO2 (диоксид серы) |
От 0 до 25 млн-1 |
От 0 до 4 млн-1 |
± 0,5 млн-1 |
- |
60 |
Св. 4 до 25 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 100 млн-1 |
± 15 млн-1 |
- |
60 |
Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК
рабочей зоны и могут использоваться только при контроле аварийных выбросов
Таблица 4 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (инфракрасный сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент/ кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
метан (СН4) |
От 0 до 2,2 |
От 0 до 50 |
± 5 |
- |
метан / 1 (ме- |
Св. 2,2 до 4,4 |
Св. 50 до 100 |
- |
± 10 |
тан) | |
этан (C2H6) |
От 0 до 1,25 Св. 1,25 до 2,5 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
этан / 3 (этан) |
пропан (С3Н8) |
От 0 до 0,85 |
От 0 до 50 |
± 5 |
- |
пропан / 2 (про- |
Св. 0,85 до 1,7 |
Св. 50 до 100 |
- |
± 10 |
пан) | |
н-бутан (С4Н10) |
От 0 до 0,7 Св. 0,7 до 1,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
бутан / 4(бутан) |
изобутан (i-C4H10) |
От 0 до 0,75 |
От 0 до 50 |
± 5 |
- |
изобутан / 4 (бутан) |
н-пентан (С5Н12) |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
пентан / 2 (пропан) |
гексан (С6Н14) |
От 0 до 0,5 |
От 0 до 50 |
± 5 |
- |
гексан / 6 (гексан) |
этилен (С2Н4) |
От 0 до 1,15 |
От 0 до 50 |
± 5 |
- |
этилен / 8 (этилен) |
2-бутанон (метил этил кетон, C4H8O) |
От 0 до 0,9 |
От 0 до 50 |
± 8 |
пропан / 2 (пропан) |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент/ кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
ацетон (C3H6O) |
От 0 до 1,25 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
1,3-бутадиен (C4H6) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
диэтиловый эфир (C4H10O) |
От 0 до 0,85 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
этанол (этиловый спирт, C2H5OH) |
От 0 до 1,55 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
этиленоксид (C2H4O) |
От 0 до 1,3 |
От 0 до 50 |
± 8 |
- |
пропан / 6 (гексан) |
2-пропанол (изопропиловый спирт, СНзСН(ОН)СНз) |
От 0 до 1,0 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
пропилен оксид (СзНбО) |
От 0 до 0,95 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Толуол (С6Н5СН3) |
От 0 до 0,55 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
циклопентан (C5H10) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
пропан / 7 (циклопентан) |
изобутилен C1-C4H) |
От 0 до 0,8 |
От 0 до 50 |
± 8 |
- |
пропан / 6 (гексан) |
Метанол (метиловый спирт, CH3OH) |
От 0 до 2,75 |
От 0 до 50 |
± 8 |
пропан / 3 (этан) | |
Циклогексан (C6H12) |
От 0 до 0,6 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Примечание:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, со-
держащих только один определяемый компонент;
-
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
-
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;
-
4) Номинальное время установления показаний Т0 9ном 30 с (при расходе газовой смеси 1,0 дм3/мин).
Таблица 5 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения объемной доли диоксида углерода (инфракрасный сенсор)
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
Номинальное время установления показаний T 0,9 ном |
Диоксид углерода (СО2) |
От 0 до 2 |
± 0,1 |
45 |
От 0 до 5 |
± 0,2 |
Таблица 6 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA OPIR-5
Определяемый компонент |
Диапазон показаний интегральной дов-зрывоопасной концентрации |
Диапазон измерений интегральной довзрывоопас-ной концентрации |
Пределы допускаемой основной погрешности, % | |
приведенной |
относительной | |||
Метан (CH4) |
От 0 до 5000 млн •м |
От 0 до 2500 млн-1^м |
± 10 |
- |
Св. 2500 до 5000 млн-1^м |
- |
± 10 | ||
От 0 до 5 НКПР^м |
От 0 до 2,5 НКПР^м |
± 10 |
- | |
Св. 2,5 до 5 НКПР^м |
- |
± 10 | ||
Пропан (C3H8) |
От 0 до 2000 млн-1^м |
От 0 до 1000 млн-1^м |
± 10 |
- |
Св. 1000 до 2000 млн-1^м |
- |
± 10 | ||
От 0 до 1 НКПР^м |
От 0 до 0,5 НКПР^м |
± 10 |
- | |
Св. 0,5 до 1 НКПР^м |
- |
± 10 | ||
Примечания:
или пропана от 0 до 2000 млн4-м от 5 до 30, от 20 до 100, от 80 до 150
пропана от 0 до 1 НКПР^м от 5 до 30, от 20 до 100, от 50 до 150
|
Таблица 7 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «ppm»)
Диапазоны показаний объемной доли сероводорода, млн-1 |
Диапазон измерений объемной доли сероводорода, млн-1 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной,% | ||
От 0 до 20 От 0 до 50 От 0 до 100 |
От 0 до 20 Св. 20 до 100 |
± 10 |
± 10 |
Примечания
|
Таблица 8 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «мг/м3»)
Диапазоны показаний массовой концентрации сероводорода, мг/м3 |
Диапазон измерений массовой концентрации сероводорода, мг/м3 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной, % | ||
От 0 до 30 От 0 до 75 От 0 до 150 |
От 0 до 30 Св. 30 до 150 |
± 10 |
± 10 |
Примечания
|
Таблица 9 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX P для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Номинальное время установления показаний Т0,9 ном, с | |
% НКПР |
объемной доли, % | |||
метан (СНД |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
30 |
этан (C2H6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
пропан (С3Н8) |
От 0 до 50 |
От 0 до 0,85 |
± 5 |
30 |
н-бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
изобутан (i-C4H10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
30 |
н-пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
гексан (С6Н14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
30 |
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
30 |
ацетилен (C2H2) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
30 |
пропилен (C3H6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 |
30 |
циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
30 |
водород (Н2) |
От 0 до 50 |
От 0 до 2,0 |
± 5 |
30 |
толуол (C6H5-CH3) |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
60 |
этанол (C^OH) |
От 0 до 50 |
От 0 до 1,55 |
± 5 |
30 |
ацетон(С31 l6O) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
мeтанол (С I3OI1) |
От 0 до 50 |
От 0 до 2,75 |
± 5 |
30 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,
содержащих только один определяемый компонент;
-
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
-
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;
-
4) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм3/мин.
Таблица 10 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX I и PrimaX P для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показанИЙ T0,9 ном , с | |
абсолютной, объемная доля |
относительной | ||||
О2(кисло-род) |
От 0 до 10,0 % |
От 0 до 10,0 % |
± 0,5 % |
- |
30 |
От 0 до 25,0 % |
От 0 до 25,0 % |
± 0,5 % |
- | ||
CO (оксид углерода) |
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 100 млн-1 |
- |
± 10 % | |||
От 0 до 200 млн |
От 0 до 30 млн-1 |
± 3 млн-1 |
- | ||
Св. 30 до 200 млн-1 |
- |
± 10 % | |||
От 0 до 500 млн * |
От 0 до 40 млн-1 |
± 4 млн-1 |
- | ||
Св. 40 до 500 млн-1 |
- |
± 10 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 5 млн-1 |
- | ||
Св. 50 до 1000млн-1 |
- |
± 10 % | |||
H2S (сероводород) |
От 0 до 10 млн-1 |
От 0 до 3,3 млн-1 |
± 0,5 млн-1 |
- |
30 |
Св. 3,3 до 10 млн-1 |
- |
± 15 % | |||
От 0 до 20 млн |
От 0 до 3,3 млн-1 |
± 0,5 млн-1 |
- | ||
От 3,3 до 20 млн-1 |
- |
± 15 % | |||
От 0 до 50 млн |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
От 10 до 50 млн-1 |
- |
± 15 % | |||
От 0 до 100 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 100 млн-1 |
- |
± 15 % | |||
NH3 (аммиак) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- |
90 |
Св. 20 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- | ||
Св. 20 до 100 млн-1 |
- |
± 20 % | |||
От 0 до 500 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 500 млн-1 |
- |
± 20 % | |||
От 0 до 1000 млн-1 * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 1000 млн-1 |
- |
± 20 % | |||
Cl2 (хлор) |
От 0 до 5 млн |
От 0 до 0,3 млн-1 |
± 0,06 млн-1 |
- |
30 |
Св. 0,3 до 5 млн-1 |
- |
± 20 % | |||
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 2,0 млн-1 |
- |
120 | |
SO2 (диоксид серы) |
От 0 до 10 млн-1 |
От 0 до 2,5 млн-1 |
± 0,5 млн-1 |
- |
70 |
Св. 2,5 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 20 млн-1 |
- |
± 20 % | |||
От 0 до 50 млн * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- | ||
Св. 10 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 20 млн-1 |
± 4 млн-1 | |||
Св. 20 до 100 млн-1 |
- |
± 20 % |
Опреде ляемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показанИЙ T0,9 ном , с | |
абсолютной, объемная доля |
относительной | ||||
HCN (цианистый водород) |
От 0 до 10 млн-1 * От 0 до 20 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- |
70 |
HCl (хлористый водород) |
От 0 до 10 млн |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
100 |
Св. 4 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 20 млн-1 |
- |
± 20 % | |||
От 0 до 30 млн |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- | ||
Св. 4 до 30 млн-1 |
- |
± 20 % | |||
Н2 (водород) |
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 100 млн-1 |
- |
30 |
NO2 (диоксид азота) |
От 0 до 10 млн |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Св. 1 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 20 млн * |
От 0 до 2 млн-1 |
± 0,4 млн-1 |
- | ||
Св. 2 до 10 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 * |
От 0 до 8 млн-1 |
± 4 млн-1 |
- | ||
Св. 8 до 100 млн-1 |
- |
± 20 % | |||
NO (оксид азота) |
От 0 до 100 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 10 до 100 млн-1 |
- |
± 20 % | |||
РН3 (фосфин) |
От 0 до 1,0 млн |
От 0 до 0,1 млн-1 |
± 0,02 млн-1 |
- |
30 |
Св. 0,1 до 1 млн-1 |
- |
± 20 % | |||
От 0 до 5,0 млн-1 * |
От 0 до 2,0 млн-1 |
± 0,2 млн-1 |
- | ||
HF (фтористый водород) |
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 1 млн-1 |
- |
120 |
AsH3 (арсин) |
От 0 до 1,0 млн-1 * |
От 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
30 |
Примечания:
|
Таблица 11 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX IR
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Номинальное время установления показанИЙ T0,9 ном , с | ||
объемной доли, % |
% НКПР |
абсолютной, % НКПР |
относительной, % | ||
метан (СН4) |
От 0 до 2,2 Св. 2,2 до 4,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
пропан (С3Н8) |
От 0 до 0,85 Св. 0,85 до 1,7 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
н-бутан |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
30 |
(С4Н10) |
Св. 0,7 до 1,4 |
Св. 50 до 100 |
- |
± 10 | |
н-пентан (С5Н12) |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
30 |
гексан (C6H14) |
От 0 до 0,5 Св. 0,5 до 1,0 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
гептан (С7Н16) |
От 0 до 0,55 |
От 0 до 50 |
± 5 |
- |
30 |
этилен (С2Н4) |
От 0 до 1,15 Св. 1,15 до 2,3 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
30 |
толуол (C6H5- CH3) |
От 0 до 0,55 |
От 0 до 50 |
± 5 |
- |
30 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,
содержащих только один определяемый компонент;
-
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
-
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99.
-
4) Номинальное время установления показаний указано при номинальном значении расхода 1,5 дм3/мин.
Таблица 12 - Характеристики измерительного канала с первичным измерительным преобразователем 47K (исполнений ST, PRP, HT)
Определяемый компонент |
Диапазон показаний % НКПР |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | |||
метан (СН4) |
От 0 до 100 |
От 0 до 50 |
От 0 до 2,2 |
± 4 |
пропан (С3Н8) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,85 |
± 4 |
н-бутан (С4Н10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
гексан (С6Н14) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
водород (Н2) |
От 0 до 100 |
От 0 до 50 |
От 0 до 2,0 |
± 10 |
этилен (С2Н4) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
Определяемый компонент |
Диапазон показаний % НКПР |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | |||
толуол (С7Н8) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
этанол (С2Н5ОН) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,55 |
± 5 |
ацетон (С3Н6О) |
От 0 до 100 |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
метанол (СН3ОН) |
От 0 до 100 |
От 0 до 10 |
От 0 до 0,55 |
± 5 |
изобутан (и-С4Н10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
циклопентан (C5H10) |
От 0 до 100 |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
Примечание - номинальное время установления показаний T0,9 ном 30 с.
Таблица 13 - Характеристики измерительного канала с первичным измерительным преобразо-
вателем D-7010
Определяемый компонент |
Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
% (об) | ||
метан (СН4) |
От 0 до 10 |
От 0 до 0,44 |
± 0,8 |
пропан (С3Н8) |
От 0 до 10 |
От 0 до 0,17 |
± 0,8 |
н-бутан (С4Н10) |
От 0 до 10 |
От 0 до 0,14 |
± 1,0 |
гексан (С6Н14) |
От 0 до 20 |
От 0 до 0,2 |
± 1,0 |
бензол (С6Н6) |
От 0 до 20 |
От 0 до 0,24 |
± 2,0 |
этилен (С2Н4) |
От 0 до 10 |
От 0 до 0,23 |
± 0,8 |
водород (Н2) |
От 0 до 10 |
От 0 до 0,4 |
± 0,8 |
этанол (С2Н5ОН) |
От 0 до 10 |
От 0 до 0,31 |
± 1,0 |
Примечание - номинальное время установления показаний T09ном 30 с. |
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности:
- для измерительных каналов с первичными PrimaX I, PrimaX P, PrimaX IR, 47K, D-7010
с
измерительными
первичными
измерительными
преобразователями
0,3
преобразователями
0,5
преобразователями
0,2
-
- для измерительных каналов
ULTIMA MOS-5, MOS-5E, ULTIMA X
-
- для измерительных каналов
ULTIMA OPIR-5
3) Пределы допускаемой дополнительной погрешности от изменения температуры окру
первичными
измерительными
жающей среды на каждые 10°С, в долях от пределов допускаемой основной погрешности, равны:
-
- для измерительных каналов с первичными измерительными преобразователями 47K-ST, PRP, HT, D-7010, PrimaX I, PrimaX P, PrimaX IR:
-
- в стандартном диапазоне рабочих температур
-
- в расширенном диапазоне рабочих температур (кроме 47K-ST, HT, D-7010)
0,5
1,0
- для измерительных каналов с первичными измерительными преобразователями ULTIMA X
- для измерительных каналов с первичными измерительными преобразователями ULTIMA X
-
7) Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, при условии их содержания в анализируемой воздушной среде на уровне предельно допустимых концентраций в воздухе рабочей зоны, в долях от пределов допускаемой основной погрешности 1,5
-
8) Время срабатывания сигнализации по каналам измерения взрывоопасных газов и паров, с, не более 15
-
9) Интервал времени работы систем без корректировки показаний по газовым смесям при эксплуатации в нормальных условиях, месяцев, не менее 3
-
10) Электропитание:
или 19,2 до 32 В (ном. 24 В) пост. тока
- первичные измерительные преобразователи , напряжение постоянного тока, В:
от 19 до 30
от 20 до 36
от 20 до 36
- ULTIMA X от 19 до 30
- ULTIMA OPIR-5 от 20 до 36
- ULTIMA MOS-5 от 20 до 36
- ULTIMA MOS-5E от 18,5 до 35
- PrimaX I, PrimaX P от 19,2 до 28
- PrimaX IR от 18 до 32
- 47K до 3,0
- D-7010 до 6,2
11) Потребляемая мощность на канал, ВА, не более
от 18,5 до 35
от 19,2 до 28
от 18 до 32
до 3,0
до 6,2
13
9
- при электропитании 230 В переменного 13
- при электропитании 24 В постоянного 9
12) Средний срок службы, лет
Примечание - без учета срока службы сенсоров.
13) Габаритные размеры и масса элементов систем приведены в таблице 14.
10
Таблица 14
Устройство |
Г абаритные размеры, мм |
Масса, кг | |||
Высота |
Длина |
Ширина |
Диаметр | ||
ULTIMA XE |
262 |
100 |
162 |
- |
5,00 |
ULTIMA XIR |
150 |
100 |
320 |
- |
4,75 |
ULTIMA XL |
223 |
103 |
179 |
- |
3,49 |
ULTIMA XL с инфракрасным сенсором |
159 |
104 |
288 |
3,64 | |
ULTIMA OPIR-5 (источник) |
315 |
- |
- |
135 |
5,53 |
ULTIMA OPIR-5 (приемник) |
315 |
- |
- |
135 |
5,60 |
ULTIMA MOS-5 |
86 |
161 |
104 |
- |
2,5 |
ULTIMA MOS-5E |
200 |
95 |
150 |
- |
2,5 |
PrimaX I |
220 |
162 |
81 |
- |
1,2 |
PrimaX P |
220 |
162 |
100 |
- |
1,6 |
PrimaX IR* |
89 |
205 |
89 |
- |
1,5 |
47K-ST, PRP с клемной коробкой типа S |
100 |
100 |
100 |
0,63 | |
47K-ST, PRP с клемной коробкой типа SA |
90 |
75 |
90 |
0,72 | |
47K-HT |
- |
56 |
- |
36 |
0,25 |
D-7010 |
158 |
150 |
88 |
- |
1,24 |
ЦБУ SUPREMA (корпус) |
133 |
320 |
483 |
- |
6,0 |
ЦБУ SUPREMA Touch |
133 |
320 |
483 |
- |
6,0 |
Примечание - * - без клеммной коробки. |
14) Средняя наработка на отказ, ч 20 000
Примечание - без учета срока службы сенсоров.
Условия эксплуатации
Таблица 15
Устройство |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
ULTIMA XE и ULTIMA XL для кислорода и вредных газов, кроме аммиака (NH3) |
от 0 до плюс 40 |
от 35 до 95 |
от 80 до 120 |
ULTIMA XE и ULTIMA XL для аммиака (NH3) |
от 0 до плюс 30 |
Устройство |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
ULTIMA XE и ULTIMA XL для горю чих газов |
от минус 40 до плюс 60 |
от 5 до 95 | |
ULTIMA XIR |
от минус 40 до плюс 60 | ||
ULTIMA OPIR-5 |
от минус 55 до плюс 65 |
от 0 до 95 |
от 86 до 108 |
ULTIMA MOS-5, ULTIMA MOS-5E |
от минус 50 до плюс 70 |
от 5 до 100 |
от 91,3 до 111,3 |
PrimaX P с термокаталитическим сенсором (стандартный диапазон рабочих температур) |
от минус 25 до 55 |
от 5 до 95 |
от 80 до 120 |
PrimaX P с термокаталитическим сенсором (расширенный диапазон рабочих температУР) |
от минус 40 до минус 25, св. 55 до 70 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (стандартный диапазон рабочих температур) |
от минус 10 до 40 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для О2 |
от минус 30 до минус 10, св. 40 до 55 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для CO |
от минус 20 до минус 10, св. 40 до 50 | ||
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур )для H2S |
от минус 40 до минус 10, св. 40 до 50 |
от 5 до 95 |
от 80 до 120 |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для NH3, CI2, HCl, HF, PH3, ASH3 |
от минус 20 до минус 10 |
Устройство |
Диапазон температуры окружающей и анализируемой сред, °C |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для SO2, H2, N02 |
от минус 20 до минус 10, св. 40 до 50 |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для HCN |
от минус 40 до минус 10 |
PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для N0 |
от минус 30 до минус 10, св. 40 до 50 |
PrimaX IR (стандартный диапазон рабочих температур) |
от минус 50 до 80 |
47K-ST, PRP (стандартный диапазон рабочих температур) |
от минус 25 до 55 |
47K- PRP (расширенный диапазон рабочих температур) |
от минус 40 до минус 25, св. 55 до 55 |
47K-HT |
от минус 40 до 160 |
D-7010 |
от минус 20 до 55 |
ЦБУ SUPREMA |
от 0 до 40 |
ЦБУ SUPREMA Touch |
от 5 до 55 |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
от 0 до 95 |
от 80 до 120 |
от 0 до 90 |
