Номер по Госреестру СИ: 31150-06
31150-06 Приемники измерительные
(РИАП 1.8)
Назначение средства измерений:
Приемники измерительные РИАП 1.8 (далее - приемник), предназначены для измерений индустриальных радиопомех.
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 3
Программное обеспечение
Метрологически значимой частью программного обеспечения средства измерений являются следующие программные продукты:
-
- программа управления прибора;
-
- программа цифровой обработки сигналов (ЦОС) прибора;
-
- калибровочные таблицы.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Идентификационное данные (признаки) |
Значение | ||
Наименование программного обеспечения |
Программа управления и прибора |
Программа ЦОС прибора |
Калибровочные таблицы |
Идентификационное наименование ПО |
МSР430F149_V1. 17 плн/txt |
boot.hex |
Const.txt |
Номер версии (идентификационный номер ПО) |
1.17 |
1.0 |
- |
Цифровой идентификатор ПО |
АВF2ААЗD |
13АВСF2В |
изменяется |
Алгоритм вычисления идентификатора ПО |
СRС32 |
СRС32 |
- |
Влияние метрологически значимой части программного обеспечения на метрологические характеристики средства измерений не выходит за пределы согласованного допуска.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпусе прибора методом аппликации и типографским способом на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приемникам измерительным РИАП 1.8
-
1 ГОСТ Р 51319 - 99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.
-
2 ИУШЯ.411159.014 ТУ Приемник измерительный РИАП 1.8. Технические условия.
Поверка
Поверкаосуществляется по документу ИУШЯ.411159.014 РЭ, раздел 7 «Поверка приемника», согласованному ГЦИ СИ ФГУ «Нижегородский ЦСМ» 25.10.2005 г.
Основные средства поверки:
- вольтметр переменного тока В3-63 (рег. № 10908-87), диапазон измеряемых напряжений от 10 мВ до 100 В, погрешность измерений ±(0,2+0,08/Ux + 0,008f)%, где Ux - измеряемоенапряжение, В; f - рабочая частота, МГц;
- ваттметры поглощаемой мощности М3-51 (рег. № 7055-79), диапазон измеряемых частот от 20 до 1800 МГц, погрешность измерений ±4%;
- генераторы сигналов высокочастотные Г4-176 (рег. № 11207-88), диапазон частот от 100 кГц до 1000 МГц, основная погрешность установки частоты ±1,5-10’7f, где f - рабочая частота, Гц;
-
- генератор сигналов высокочастотный Г4-78 (рег. № 4382-74), диапазон частот от 1,2 до 1,78 ГГц, погрешность установки частоты ±1,5%;
-
- аттенюатор программируемый BM-577A (рег. № 10040-85), диапазон частот
от 0 до 1000 МГц, основная погрешность установки ослабления 0,1 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Акционерное общество «Специальное конструкторское бюро радиоизмерительной аппаратуры» (АО «СКБ РИАП»)
ИНН 5261074599
Адрес: 603950, г. Нижний Новгород, проспект Гагарина, 174
Тел./факс: (831)465-95-32
Е-mail: market@skbriap.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»)
603950 г. Нижний Новгород, ул. Республиканская, д.1
Тел.: (831)428-57-27; Факс: (831)428-57-48
Принцип действия приемника, являющегося супергетеродинным приемником с трехкратным преобразованием частоты, основан на последовательном преобразовании частоты входного сигнала в оконечную промежуточную частоту, на которой осуществляется основная фильтрация и усиление сигнала до уровня, достаточного для работы детектора,
преобразующего промежуточную частоту в видеосигнал, а тот в свою очередь поступает на аналого-цифровой преобразователь, где сигнал преобразуется в цифровую форму и
обрабатывается центральным процессором, после чего результат измерений выводится на индикаторное устройство.
Приемник измеряет среднее и квазипиковое значения напряжения. Приемник обеспечивает демодуляцию сигналов с амплитудной и частотной модуляцией.
Управление приемником осуществляется вводом команд с клавиатуры передней панели или дистанционно по каналу RS-232C или USB. Вводимые команды интерпретируются центральным процессором в соответствии с программой и поступают в устройства, обеспечивающие выполнение заданных приемником функций.
Информация о состоянии приемника и измеренная информация выводятся на графический жидкокристаллический индикатор.

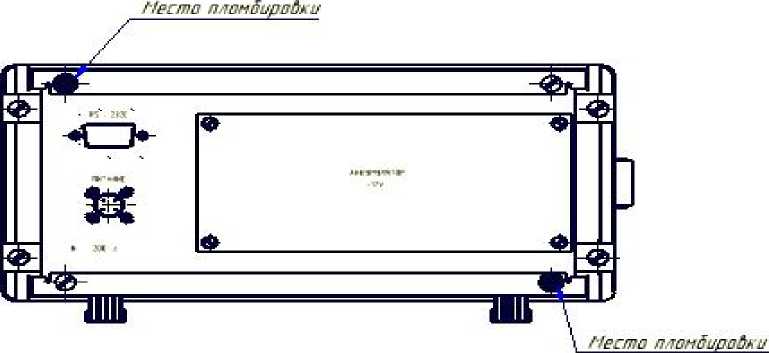

Внешний вид приемника с указанием места размещения знака утверждения типа, а также мест пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Место нанесения знака утверждения типа
Рисунок 1
Рисунок 2
Состав комплекта прибора приведен в таблице 5.
Таблица 5
Наименование, тип |
Обозначение |
Количество |
1 Приемник измерительный РИАП 1.8 |
ИУШЯ.411159.014 |
1 |
2 Устройство зарядное |
ИУШЯ.436234.011 |
1 |
3 Шнур сетевой SCZ-1 (IF-101-P) |
1 | |
4 Кабель соединительный |
ИУШЯ.685661.130 |
1 |
5 Кабель соединительный |
ИУШЯ.685661.037 |
1 |
6 Кабель соединительный |
ИУШЯ.685661.034 |
1 |
7 Кабель соединительный |
ИУШЯ.685661.107 |
1 |
8 Руководство по эксплуатации |
ИУШЯ.411159.014РЭ |
1 |
9 Формуляр |
ИУШЯ.411159.014ФО |
1 |
10 Футляр |
ИУШЯ.323366.004 |
1 |
11 Пробник напряжения Я6-122 * |
ИУШЯ.418131.001 |
1 |
12 Кабель соединительный USB to serial port convertion cable UAS111* |
1 | |
Примечание - * поставляется при отдельном заказе |
Таблица 2 - Метрологические характеристики
Диапазон рабочих частот приемника, ГГц |
от 9- 10-6 до 1,8 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц, где F - частота настройки, Гц; Df - измерительная полоса пропускания, Гц |
±(1x10-5F+Df) |
Дискретность перестройки по частоте, Гц |
100±10 |
Номинальные значения полос пропускания Df по уровню 3дБ, кГц |
1 |
МГц |
1 |
Пределы допускаемой относительной погрешности установки полос пропускания, % |
30 |
Пределы допускаемой абсолютной погрешности измерения уровня синусоидального сигнала, дБ |
±2,5 |
Избирательность по зеркальным каналам приема, дБ, не менее |
70 |
Уровень интермодуляционных составляющих 3-го порядка, при уровне входных сигналов не менее минус 40 дБмВт, дБ, не более |
-60 |
Уровень интермодуляционных составляющих 2-го порядка, дБ, не более: - в диапазоне частот от 9 кГц до 30 МГц |
-45 |
- в диапазоне частот от 30 МГц до 1,8 ГГц при уровне входных сигналов не менее -30 дБмВт |
-60 |
Ослабление взаимной модуляции при испытании импульсным сигналом. дБ, не менее |
36 |
Дистанционное управление по интерфейсу RS-232, кбит/с |
19,2 |
Диапазон измеряемых синусоидальных напряжений не менее значений, указанных в таблице 3.
Таблица 3 - Диапазон измеряемых синусоидальных напряжений
Диапазон частот, МГц |
Вид показания |
Ширина полосы пропускания, кГц |
Нижний предел измерения, дБмкВ |
Верхний предел измерения дБмкВ |
0,009-0,15 |
Среднее |
0,2 |
8±1,5 |
77 |
Квазипиковое |
0,2 |
14±1,5 |
77 | |
0,15-30 |
Среднее |
9 |
8±1,5 |
77 |
Квазипиковое |
9 |
20±1,5 |
77 | |
30-1800 |
Среднее |
120 |
18±1,5 |
77 |
Квазипиковое |
120 |
30±1,5 |
77 |
Таблица 4 - Технические характеристики
Дистанционное управление по интерфейсу RS-232, кбит/c |
19,2 |
Несимметричный вход: | |
- номинальное значение сопротивления, Ом |
50 |
- КСВН, не более |
2,5 |
Соответствие требованиям ГОСТ Р 51522 |
Класс Б |
Продолжение таблицы 4
Соответствие требованиям ГОСТ Р 51318.22 к уровню создаваемых индустриальных помех |
Соответствует |
Питание от устройства зарядного ИУШЯ.436234.011:
|
0,8 12 |
Время обеспечения технических характеристик после включения, мин |
1 |
Время непрерывной работы, ч, не менее:
|
3 8 |
Масса с аккумулятором, кг, не более |
7,1 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
250x130x380 |
Средняя наработка на отказ, ч, не менее |
6000 |
Условия эксплуатации:
|
Группа 3 от +5 до +40 |
