Номер по Госреестру СИ: 30415-12
30415-12 Преобразователи электропневматические аналоговые
(АСТРА-ЭП)
Назначение средства измерений:
Преобразователи электропневматические аналоговые АСТРА-ЭП (далее - преобразователи) предназначены для преобразования силы постоянного тока в давление газа.
Программное обеспечение
Программное обеспечение (далее ПО) преобразователя состоит из встроенного ПО «ПО АСТРА-ЭП» и автономного сервисного ПО «ServEPC».
ПО «ПО АСТРА-ЭП» является метрологически значимым и предназначено для сбора, обработки, передачи измеренных данных и реализации функции цифрового регулятора.
ПО «ServEPC» предназначено для настройки преобразователя и идентификации ПО «ПО АСТРА-ЭП».
Идентификационные данные ПО«ПО АСТРА-ЭП» отражены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование про граммного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вы числения цифрового идентификатора программного обеспечения |
ПО АСТРА-ЭП |
- |
2.1 |
1005ВЕЕ3Н |
Суммирование байтов |
Защита программного обеспечения преобразователя от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

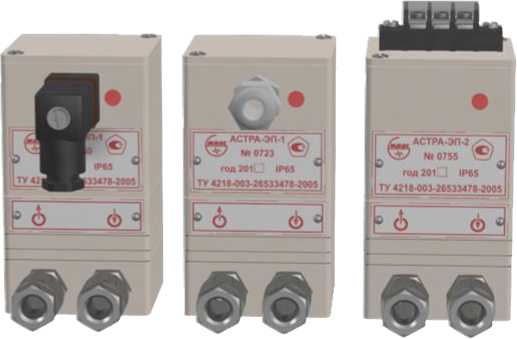

Рисунок 2 - Внешний вид преобразователей АСТРА-ЭП-1ХХ-Х и АСТРА-ЭП-2ХХ-Х
Место нанесения поверительного клейма

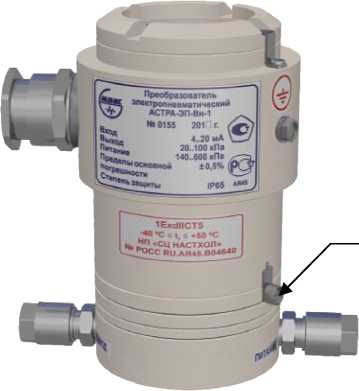

Рисунок 3 - Внешний вид преобразователей АСТРА-ЭП-Вн-1 ХХ-Х, АСТРА-ЭП-Вн-2ХХ-Х
■4
Место нанесения поверительного клейма
Рисунок 4 - Внешний вид преобразователей АСТРА-ЭП-Вн-100-Г- Х
Место нанесения поверительного клейма /
Рисунок 5 - Место нанесения поверительного клейма на преобразователи АСТРА-ЭП-1 ХХ-Х и АСТРА-ЭП-2ХХ-Х
Знак утверждения типа
Знак утверждения типаНаносится на маркировочную табличку передней панели преобразователей методом металлофото, на титульные листы эксплуатационных документов - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в руководстве по эксплуатации МС3.222.000 РЭ «Руководство по эксплуатации. Преобразователь электропневматический аналоговый АСТРА-ЭП».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям электропневматическим аналоговым АСТРА-ЭПГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;
ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 8.017-79 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
ГОСТ 9986-79 «ГСП. Преобразователи электропневматические аналоговые. Общие технические условия»;
ТУ 4218-003-26533478-2005 «Преобразователь электропневматический аналоговый АСТРА-ЭП».
Поверка
Поверка осуществляется в соответствии с документом по поверке «Преобразователи электропневма-тические аналоговые АСТРА-ЭП. Методика поверки. МС3.222.000 МП».Перечень основных средств поверки (эталонов): калибратор-измеритель нормированных сигналов ЗМ3001, ВПИ 25 мА, ± (0,02 % измеряемого тока +2 ед. мл. р.), разрешающая способность 1 мкА; комплекс для измерения давления цифровой ИПДЦ, от 0 до 250 кПа, ±0,06 %.
Изготовитель
Общество с ограниченной ответственностью инженерная фирма «Миас»
(ООО ИФ «Миас»)
Адрес: Меркулова, д. 7, г. Воронеж, 394029
тел. /факс: (473) 249-78-31; (473) 244-91-17
E-mail: mias-vm@mail.ru, Web: http://mias.vrn.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Воронежский ЦСМ». Регистрационный номер 30061- 10.Юридический адрес: Станкевича ул., д. 2, г. Воронеж, 394018
Тел./факс (473) 220 77 29, E-mail : mail@csm.vrn.ru
Принцип действия: токовый сигнал поступает на аналого-цифровой преобразователь (АЦП) микроконтроллера, где он преобразуется в цифровой код. Микроконтроллер выполняет функцию цифрового регулятора, для которого цифровой код токового сигнала является задающим воздействием. На второй вход АЦП микроконтроллера поступает электрический сигнал с выхода тензорезистивного датчика давления, который является регулируемой величиной. Управляющий код цифрового регулятора преобразуется в электрическое напряжение, которое затем подается на пьезокерамическую пластинку, соединенную с заслонкой преобразователя типа “сопло-заслонка”.
Давление поступает на повторитель-усилитель мощности по расходу, выход которого соединен с выходным штуцером преобразователя, а также с входом тензорезистивного датчика давления. Электрическое питание осуществляется от входного сигнала.
Преобразователи выпускаются в исполнениях, приведенных в таблице 1. Таблица 1
Исполнения |
Обозначение |
Соединения с внешними электрическими линиями |
Соединения с внешними пневматическими линиями | |||
Клеммная колодка |
Разъём DIN 43650 |
Кабельный ввод |
Медная, полиэтиленовая трубка Dy=4 мм |
Медная, полиэтиленовая трубка D^6 мм | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
АСТРА-ЭП-100-Х |
МС3.222.000 |
+ |
+ | |||
АСТРА-ЭП-101-Х |
МС3.222.000-01 |
+ |
+ | |||
АСТРА-ЭП-102-Х |
МС3.222.000-02 |
+ |
+ | |||
АСТРА-ЭП-110-Х |
МС3.222.000-03 |
+ |
+ | |||
АСТРА-ЭП-111-Х |
МС3.222.000-04 |
+ |
+ | |||
АСТРА-ЭП-112-Х |
МС3.222.000.05 |
+ |
+ | |||
АСТРА-ЭП-200-Х |
МС3.222.001 |
+ |
+ | |||
АСТРА-ЭП-201-Х |
МС3.222.001-01 |
+ |
+ | |||
АСТРА-ЭП-202-Х |
МС3.222.001-02 |
+ |
+ | |||
АСТРА-ЭП-210-Х |
МС3.222.001-03 |
+ |
+ |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
АСТРА-ЭП-211-Х |
МС3.222.001-04 |
+ |
+ | |||
АСТРА-ЭП-212-Х |
МС3.222.001-05 |
+ |
+ | |||
АСТРА-ЭП-Вн-100-Х |
МС3.222.002 |
+ |
+ | |||
АСТРА-ЭП-Вн-110-Х |
МС3.222.002-01 |
+ |
+ | |||
АСТРА-ЭП-Вн-200-Х |
МС3.222.002-02 |
+ |
+ | |||
АСТРА-ЭП-Вн-210-Х |
МС3.222.002-03 |
+ |
+ | |||
АСТРА-ЭП-Вн-100-Г-Х |
МС3.222.004 |
+ |
*) | |||
Примечание - *) Пневматическое подключение исполнения АСТРА-ЭП-Вн-100-Г-Х осуществляется через два отверстия с резьбой К1/4 (Питание и Выход) и два отверстия с резьбой К1/8 (Сброс). |
Структура условного обозначения преобразователей приведена на рисунке 1.
АСТРА-ЭП- Х- Х | | |
Х |
Х -Х |
-Х |
Вид взрывозащиты |
Вн | |
| |
| | |
| |
1ExdIICT5 Не взрывозащищённый |
| | | | | Выходной пневматический сигнал | ||||
1 |
| |
| | |
| |
от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2) |
2 |
| |
| | |
| |
от 40 до 200 кПа (от 0,4 до 2,0 кгс/см2) |
| |
| | |
| |
Соединение с пневматическими линиями | |
0 |
| | |
| |
Медная, полиэтиленовая трубка Dу = 4 мм | |
1 |
| | |
| |
Медная, полиэтиленовая трубка Dу = 6 мм | |
| | |
| |
Соединение с электрическими линиями | ||
0 | |
| |
PG9, для взрывозащищенного 20А2F | ||
1 | |
| |
Разъём DIN 43650 С | ||
2 | |
| |
Клеммная колодка М3 | ||
| |
| |
Газ в пневматической системе | ||
Г |
| |
Природный газ Воздух | ||
| |
Единицы измерения пневматического сигнала | |||
КП |
кПа | |||
КГ |
кгс/см2 |
Рисунок 1
Взрывозащищенные преобразователи имеют уровень взрывозащиты «взрывобезопасный», маркировку 1ExdIICT5 по ГОСТ Р 51330.0-99 и взрывозащиту вида «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
Обозначение |
Наименование |
Количество |
Исполнения | ||||||||||||||||
АСТРА-ЭП-100-Х |
АСТРА-ЭП-101-Х |
АСТРА-ЭП-102-Х |
АСТРА-ЭП-110-Х |
АСТРА-ЭП-111-Х |
АСТРА-ЭП-112-Х |
АСТРА-ЭП-200-Х |
АСТРА-ЭП-201-Х |
АСТРА-ЭП-202-Х |
АСТРА-ЭП-210-Х |
АСТРА-ЭП-211-Х |
АСТРА-ЭП-212-Х |
АСТРА-ЭП-Вн-100-Х |
АСТРА-ЭП-Вн-110 |
АСТРА-ЭП-Вн-200-Х |
АСТРА-ЭП-Вн-210-Х |
АСТРА-ЭП-Вн- 100-Г-Х | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Сборочные единицы | |||||||||||||||||||
МС3.222.000 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.000-01 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.000-02 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.000-03 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.000-04 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.000-05 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001-01 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001-02 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001-03 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001-04 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.001-05 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.002 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.002-01 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.002-02 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.002-03 |
Преобразователь |
1 шт. |
+ | ||||||||||||||||
МС3.222.004 |
Преобразователь |
1 шт. |
+ |
Лист №7
Всего листов 9
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Комплект монтажных частей | |||||||||||||||||||
МС8.093.010 |
Кронштейн |
1 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
МС8.093.010-01 |
Кронштейн |
1 шт. |
+ |
+ |
+ |
+ | |||||||||||||
МС8.093.009 |
Кронштейн |
1 шт. |
+ |
+ |
+ |
+ | |||||||||||||
МС8.667.018 |
Скоба |
1 шт. |
+ |
+ |
+ |
+ | |||||||||||||
ГОСТ 17473-80 |
Винт В. М4-6gх8.36.016 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||
ГОСТ 17473-80 |
Винт В. М4-6gх10.36.016 |
3 шт. |
+ |
+ |
+ |
+ | |||||||||||||
ГОСТ 6402-70 |
Шайба 4.65Г.019 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||
ГОСТ 6402-70 |
Шайба 4.65Г.019 |
3 шт. |
+ |
+ |
+ |
+ | |||||||||||||
ГОСТ 11371-78 |
Шайба 4.04.016 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||
ГОСТ 11371-78 |
Шайба 5.04.016 |
2 шт. |
+ |
+ |
+ |
+ | |||||||||||||
ГОСТ 6402-70 |
Шайба 5.65Г.019 |
2 шт. |
+ |
+ |
+ |
+ | |||||||||||||
ГОСТ 5927-70 |
Г айка М5 -6H.016 |
2 шт. |
+ |
+ |
+ |
+ | |||||||||||||
Camozzi |
Гайка Мод. 1303 8-1/8 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Camozzi |
Гильза Мод. 1320 6 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Camozzi |
Наконечник Мод. 1310 8 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Camozzi |
Гайка Мод. 1303 6-1/8 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Camozzi |
Гильза Мод. 1320 4 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Camozzi |
Наконечник Мод. 1310 6 |
2 шт. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |||||||||
Hirschmann |
Розетка GDSN 207 |
1 шт. |
+ |
+ |
+ |
+ | |||||||||||||
Hirschmann |
Прокладка GDSN 307-4NBR |
1 шт. |
+ |
+ |
+ |
+ | |||||||||||||
Комплект инструментов | |||||||||||||||||||
и принадлежностей | |||||||||||||||||||
МС8.632.006 |
Заглушка |
1 шт. |
+ | ||||||||||||||||
Документация | |||||||||||||||||||
МС3.222.000 РЭ |
Руководство |
1 экз. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
по эксплуатации | |||||||||||||||||||
МС3.222.000 ПС |
Паспорт |
1 экз. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
МС3.222.000 МП |
Методика поверки |
1 экз. |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Примечание - Допускается прилагать руководство по эксплуатации ляемых в один адрес |
и методику поверки по 1 |
экз. |
на партию от 2 до 10 преобразователей, постав- |
Лист №8
Всего листов 9
Лист № 9 Всего листов 9
Диапазон изменения входного сигнала - от 4 до 20 мА.
Диапазоны изменения давления, в зависимости от исполнения, приведены в таблице 2.
аблица 2
Исполнение |
Диапазоны изменения давления, кПа (кгс/см2) |
АСТРА-ЭП-1ХХ-КП (КГ) АСТРА-ЭП-Вн-1 Х0-КП (КГ) АСТРА-ЭП-Вн-100-Г-КП (КГ) |
От 20 до 100 (от 0,2 до 1,0) |
АСТРА-ЭП-2ХХ-КП (КГ) АСТРА-ЭП-Вн-2Х0-КП (КГ) |
От 40 до 200 (от 0,4 до 2,0) |
Пределы допускаемой основной приведенной погрешности преобразователя от диапазона изменения давления ± 0,5 %.
Пределы допускаемой приведенной дополнительной погрешности преобразователя, вызванной изменением температуры окружающего воздуха от нормальной, в пределах рабочего диапазона (от минус 40 до плюс 50 °С) на каждые 10 °С не превышает ± 0,45 %.
Время установления выходного сигнала при скачкообразном изменении входного сигнала, не более 15 с.
Размах пульсаций выходного сигнала не превышает 0,25 %.
Расход газа на выходе преобразователя - не менее 32 л/мин.
Расход газа питания, приведенный к условиям: температуре 20 °С и давлении 101 кПа, в установившемся режиме - не более 1,6 л/мин.
Степень защиты IP65 по ГОСТ 14254-96.
Средняя наработка на отказ не менее 50000 ч.
Полный средний срок службы не менее 10 лет.
Габаритные размеры указаны в таблице 3 Таблица 3
Исполнения |
Габаритные размеры, мм, не более |
АСТРА-ЭП-100-Х |
50х70х90 |
АСТРА-ЭП-101-Х |
50х70х90 |
АСТРА-ЭП-102-Х |
50х65х105 |
АСТРА-ЭП-110-Х |
50х70х90 |
АСТРА-ЭП-111-Х | |
АСТРА-ЭП-112-Х |
50х65х105 |
АСТРА-ЭП-200-Х |
50х70х90 |
АСТРА-ЭП-201-Х | |
АСТРА-ЭП-202-Х |
50х65х105 |
АСТРА-ЭП-210-Х |
50х70х90 |
АСТРА-ЭП-211-Х | |
АСТРА-ЭП-212-Х |
50х65х105 |
АСТРА-ЭП-Вн-100-Х |
115х78х127,5 |
АСТРА-ЭП-Вн-110-Х | |
АСТРА-ЭП-Вн-200-Х | |
АСТРА-ЭП-Вн-210-Х | |
АСТРА-ЭП-Вн-100-Г-Х |
107,5х78х137 |
Масса преобразователей указана в таблице 4. Таблица 4
Исполнения |
Масса, мм, не более |
АСТРА-ЭП-ХХХ-Х |
0,5 |
АСТРА-ЭП-Вн-ХХХ-Х АСТРА-ЭП-Вн-ХХХ-Г-Х |
1,5 |
Условия эксплуатации преобразователей указаны в таблице 5.
Таблица 5
Наименование параметра |
Значение параметра |
Температура окружающего воздуха, °С |
От минус 40 до плюс 50 |
Относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги; % |
до 95 % |
Атмосферное давление, кПа |
От 86,0 до 106,7 кПа |
Давление газа в системе питания, кПа АСТРА-ЭП-1ХХ-Х АСТРА-ЭП-Вн-1 ХХ-Х, АСТРА-ЭП-Вн- 100-Г-Х АСТРА-ЭП-2ХХ-Х-Х АСТРА-ЭП-Вн-2ХХ-Х-Х Вибрация
|
От 140 до 600 От 240 до 600 От 5 до 35 0,350 |
