Аппаратура ВИДАС состоит из комплекта пьезоэлектрических вибропреобразователей, соединенных неразъемным кабелем с предварительными усилителями и блока предупредительных сигналов БПС-01-2 (в дальнейшем БПС), соединенного экранированным кабелем с предварительными усилителями.

При воздействии на пьезоэлектрический вибропреобразователь, установленный на объекте, вибрации, вызванной вращением статорных частей турбоагрегатов и другого оборудования, вибропреобразователь вырабатывает электрический сигнал, пропорциональный виброускорению. Электрический сигнал с вибропреобразователя поступает на входной каскад предварительного усилителя, в котором происходит усиление сигнала, фильтрация и интегрирование для получения сигнала, пропорционального виброскорости. Сигнал, пропорциональный виброскорости, поступает на детектор средних квадратических значений и нормируется с помощью нормирующего усилителя. Нормирующий усилитель обеспечивает на выходе переменное напряжение в диапазоне (0 - 3) В, пропорциональное измеряемому СКЗ виброскорости. На выходе предварительного усилителя осуществляется преобразование «напряжение - ток». Преобразователь «напряжение - ток» обеспечивает на выходе постоянный ток и позволяет устанавливать блок предупредительных сигналов на расстоянии до 1000 м от вибропреобразователя.

БПС предназначен для обработки информации, получаемой с выхода предварительного усилителя и выдачи предупредительных сигналов типа «сухой контакт» при превышении СКЗ виброскорости значений 4,5 мм/с, 7,1 мм/с и 11,2 мм/с.

БПС является конструктивно законченным блоком. Он представляет собой унифицированный приборный корпус серии EUROPAC SPECIAL 19, в который установлены и закреплены кассеты предупредительных сигналов КПС, плата с реле и кассета питания блока КП-401. На внутренней стороне задней стенки блока установлена плата реле для формирования сигналов типа «сухой контакт». Все входные и выходные сигналы выведены на разъемы, расположенные на задней стенке блока. Блок БПС устанавливается в приборную стойку, которая опечатывается или запирается на ключ, что препятствует несанкционированному доступу к аппаратуре. Внешний вид БПС представлен на рисунке 1.

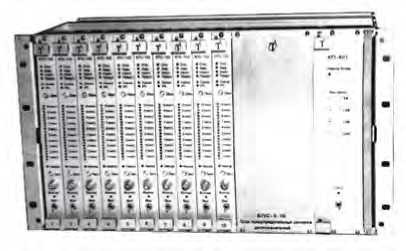

Рисунок 1 - Внешний вид блока БПС

Комплектность аппаратуры представлена в таблице 1. Таблица 1

Количество каналов измерения СКЗ виброскорости...........................от 1 до 14

Номинальное значение коэффициента преобразования канала, мА^с/мм..........1,07

Пределы допускаемого относительного отклонения коэффициента преобразования канала от номинального значения, %.........................................................................±10

Диапазон измерений СКЗ виброскорости, мм/с................................от 0,5 до 15

Диапазон частот измерений СКЗ виброскорости, Гц......................от 10 до 1000

Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, %

в диапазоне частот от 20 до 750 Гц

в диапазоне частот от 10 до 20 Гц и от 750 до 1000 Гц

Дополнительная относительная погрешность измерений

СКЗ виброскорости, вызванная изменением температуры окружающей среды (относительно температуры 20°С), не более, %/ °С

Диапазон изменений постоянного тока на выходе БПС, мА..................от 4 до 20

Пределы допускаемой относительной погрешности преобразования «виброскорость - ток», %

Номинальное СКЗ виброскорости для выработки предупредительного сигнала: «Предупреждение», мм/с

«Недопустимо», мм/с

«Авария», мм/с

Пределы допускаемого относительного отклонения порогов срабатывания сигнализации от номинальных значений, %

Пределы допускаемой относительной погрешности срабатывания сигнализации в диапазоне частот от 20 до 750 Гц, % на базовой частоте 80 Гц

в диапазоне частот от 20 до 750 Гц

Максимальное напряжение на контактах выходных реле предупредительных команд, В

Максимальный ток на контактах выходных реле предупредительных команд, А

Электрическое сопротивление изоляции, МОм:

в нормальных условиях, не менее

в условиях повышенной влажности, не менее

Напряжение питания, В:

для блока предупредительных сигналов (переменное).............................220

для предварительного усилителя (постоянное)....................................24

Частота питающего напряжения, Гц..................................................50

Время установления рабочего режима, мин, не более

Масса аппаратуры ВИДАС, кг, не более

Габаритные размеры, мм:

вибропреобразователя................................................................0 22 х 40

предварительного усилителя......................................................78 х 72 х 56

блока предупредительных сигналов........................................482 х 300 х 265

Средняя наработка на отказ, ч.............................................................10000

Средний срок службы, лет.......................................................................8

диапазон температур окружающего воздуха, °С

для вибропреобразователя ВК-315.............от минус 40 до плюс 250

для вибропреобразователя ВК-312.............от минус 40 до плюс 120

для предварительного усилителя...............от минус 30 до плюс 60

для блока предупредительных сигналов........от минус 30 до плюс 60

относительная влажность воздуха при температуре 25°C, % не более ..85 атмосферное давление, кПа..........................................от 83 до 106

Аппаратура устойчива к воздействию переменного электромагнитного поля частотой 50 Гц, напряженностью, А/м, до 80 и к воздействию вибрации на блок предупредительных сигналов на частотах от 10 до 70 Гц, с амплитудой воздействующего ускорения от 5 до 20 м/с^{1 2 3}
