Номер по Госреестру СИ: 29344-11
29344-11 Счетчики-расходомеры камерные
(PD)
Назначение средства измерений:
Счетчики-расходомеры камерные PD (модификации PD Flowmate, PD ULTRA OVAL, PD ECO OVAL, PD Flowpet-EG, PD ULTRA UF II) (далее расходомеры) предназначены для измерения расхода и объема различных жидкостей, в том числе высоковязких.
Внешний вид.
Счетчики-расходомеры камерные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.06.2021
Номер записи - 114233
ID в реестре СИ - 336633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, модификация PD ULTRA OVAL, модель LUC39, Ду10, модификация LGL 55A10-G130, модификации PD ULTRA OVAL, мод. PD ECO OVAL, PD Flowmate, PD ECP OVAL, PD, LGL55A10-G130, LGL 55А10-G130, Flowmate LSF,
Производитель
Изготовитель - Фирма "OVAL Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 15
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 829 дн.
Приказы РСТ, где упоминается данный тип СИ
№801 от 2016.06.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№3214 от 2011.07.05 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 29344-11)
№1644 от 2015.12.24 О внесении изменений в ОТ на АИИС КУЭ ЕНЭС ПС 220 кВ "Цементная"
Наличие аналогов СИ: Счетчики-расходомеры камерные (PD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
29344-11 Счетчики-расходомеры камерные (PD) Фирма "OVAL Corporation" (ЯПОНИЯ ) |
82268-21 Модули весоизмерительные (Альфа М) Закрытое акционерное общество "Альфа-Эталон МВК" (ЗАО "Альфа-Эталон МВК") (РОССИЯ г. Москва) |
|
29344-11 Счетчики-расходомеры камерные (PD) Фирма "OVAL Corporation" (ЯПОНИЯ ) |
82301-21 Счетчики жидкости (Sekee FM) Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар") (РОССИЯ г. Петрозаводск) |
Все средства измерений Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29342-05 01.07.2010 |
Счетчики-расходомеры массовые кориолисовые, OVALmass, мод. VRmass, ULTRAmass MKII , Stmass MKII Фирма "OVAL Corporation" (ЯПОНИЯ ) |
4 года | |
|
29343-05 01.07.2010 |
Счетчики-расходомеры вихревые, EX DELTA Фирма "OVAL Corporation" (ЯПОНИЯ ) |
4 года | |
|
29344-05 01.07.2010 |
Счетчики-расходомеры камерные, PD Фирма "OVAL Corporation" (ЯПОНИЯ ) |
2 года | |
|
29344-11 28.06.2021 |
Счетчики-расходомеры камерные, PD Фирма "OVAL Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
65322-16 16.12.2021 |
Счетчики-расходомеры массовые кориолисовые, OVAL мод. ALTImass Type U, ALTImass Type S и ALTImass Type B Фирма "OVAL Corporation" (ЯПОНИЯ ) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Счетчики жидкости (Sekee FM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 2 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Счетчики жидкости (Sekee FM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 10108 |
|
ФБУ Ярославский ЦСМ Ярославская область |
3058 | 10108 |
|
ФБУ Ярославский ЦСМ Ярославская область |
15834 | 10108 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам камерным PD-
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
2. ГОСТ 28066-90. «Счетчики жидкости камерные ГСП. Общие технические условия».
-
3. Эксплуатационная документация фирмы «OVAL Corporation» (Япония).
Поверка
Поверкаосуществляется по документам ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные, Методы и средства поверки» или «Инструкция. ГСИ. Счетчики-расходомеры камерные PD (модификации PD Flowmate, PD ULTRA OVAL, PD ECO OVAL, PD Flowpet-EG, PD ULTRA UF II). Методика поверки», утвержденной ГЦИ СИ ООО «НМОП» 15 февраля 2011 г.
Средства поверки:
- поверочные установки для поверки методом измерения объема (для жидкостей с вязкостью до 36 мм2/с) с пределами основной погрешности не более ± 0,08 %, ± 0,15 %, ± 0,3 % и ± 1,0 %, с диапазоном расхода, соответствующим поверяемому расходомеру;
- поверочные установки для поверки методом измерения массы (для жидкостей с вязкостью от 35 до 300 мм2/с) с пределами основной погрешности не более ± 0,04 % и ± 0,15 %, с диапазоном расхода, соответствующим поверяемому расходомеру.
Испытательный центр
Общество с ограниченной ответственностью «Независимое Метрологическое Обеспечение Потребителя» (ООО «НМОП»). Регистрационный номер 30142-10. Юридический адрес: 420080, г. Казань, Восстания, 49. Тел./факс (843) 555-78-37, e-mail: pris85@bk.ruПринцип работы расходомеров основан на измерении количества оборотов овальных шестерен, вращающихся под действием потока жидкости. Поток жидкости при входе в измерительную камеру разделяется на части, которые на выходе объединяются. Количество оборотов овальных шестерен пропорционально объему жидкости, прошедшему через расходомер.
Конструктивно расходомер состоит из измерителя (первичного преобразователя объе-
ма) и, в зависимости от модификации, многофункционального микропроцессорного электронного регистратора серии ULTRA, ECO или EG.
Измеритель объема представляет собой одинарный или двойной металлический корпус
с магнитной связью. Внутри корпуса расположена пара роторов (овальных шестерен), которые образуют две измерительные камеры.
При протекании жидкости через первичный преобразователь расходомера возникает разность давлений на его входе и выходе, под действием которой роторы совершают вращательное движение, а жидкость при этом, последовательно вытесняется из измерительных камер. Вращательное движение роторов регистрируется с помощью магнитного датчика регистратора.
Регистраторы ULTRA, ECO и EG отображают на жидкокристаллических дисплеях параметры: объем и расход жидкости.
Счетчики-расходомеры камерные PD имеют следующие модификации:
PD Flowmate - счетчик-расходомер без регистратора с импульсным выходным сигна-
лом, имеет следующее исполнение:
LSF - счетчик-расходомер для малых и сверхмалых расходов;
PD ULTRA OVAL - счетчик-расходомер с электронным регистратором серии ULTRA, имеет следующие исполнения:
LUS - стандартное исполнение;
LUH - высокотемпературное исполнение;
LUN - низкотемпературное исполнение;
LUJ - исполнение с терморубашкой;
KUS - высокоточный счетчик-расходомер;
LUI - исполнение для резких колебаний температуры измеряемой жидкости;
L - исполнение для нефтепродуктов, диаметр условного прохода 80 - 350 мм;
К - высокоточный счетчик-расходомер, диаметр условного прохода 80 - 350 мм;
PD ECO OVAL - счетчик-расходомер с электронным регистратором серии ECO, имеет следующие исполнения:
LGL/LGB - счетчик-расходомер для нефти и нефтепродуктов;
LGV/LGD - счетчик-расходомер для химических реагентов и коррозионных жидкостей; LGW - счетчик-расходомер для воды.
PD Flowpet-EG - счетчик-расходомер с электронным регистратором серии EG, имеет следующее исполнение: ми спиральными зубьями и с электронным регистратором серии ULTRA, имеет следующие исполнения:
LS - счетчик-расходомер для воды и нефтепродуктов.
PD ULTRA UF II - счетчик-расходомер с первичным преобразователем со специальны-
лист № 2 всего листов 4
L - счетчик-расходомер для нефтепродуктов, диаметр условного прохода 80 - 450 мм;
К - высокоточный счетчик-расходомер, диаметр условного прохода 80 - 450 мм.
Параметры рабочей жидкости и присоединительной арматуры (в зависимости от конструктивных особенностей измерителя) приведены в таблице 1
Таблица 1
|
Наименование параметра |
Модификации | ||||
|
PD Flowmate |
PD ULTRA OVAL |
PD ECO OVAL |
PD Flowpet- EG |
PD ULTRA UF II | |
|
- максимальное давление, МПа; |
до 0,98 |
до 9,51 |
до 1,96 |
до 1,18 |
до 1,96 |
|
от -20 до 80 от 0,3 до 1000 |
от - 60 до 260 менее 0,3 или от 0,3 до 2000 |
от 0 до 120 от 0,3 до 1000 |
от 0 до 150 от 0,8 до 200 |
от -5 до 120 от 0,3 до 2000 |
|
Присоединение к трубопроводу |
Резьба: Rc1/4, Rp1/4, Rp1/8 |
Фланцевое: JIS 10, 16, 20, 30, 40, 63 K RF; ANSI/JPI 150, 300, 600 RF, DIN 10, 16, 20, 25 |
Резьба: Rc1/4, Rc3/8 Фланцевое: JIS 10К RF, ANSI 150 RF |
Фланцевое: JIS 10К RF, ANSI 150 RF |
Фланцевое: JIS 10, JIS 20 K RF, FF; ANSI/JPI 150 RF, 125 FF. |

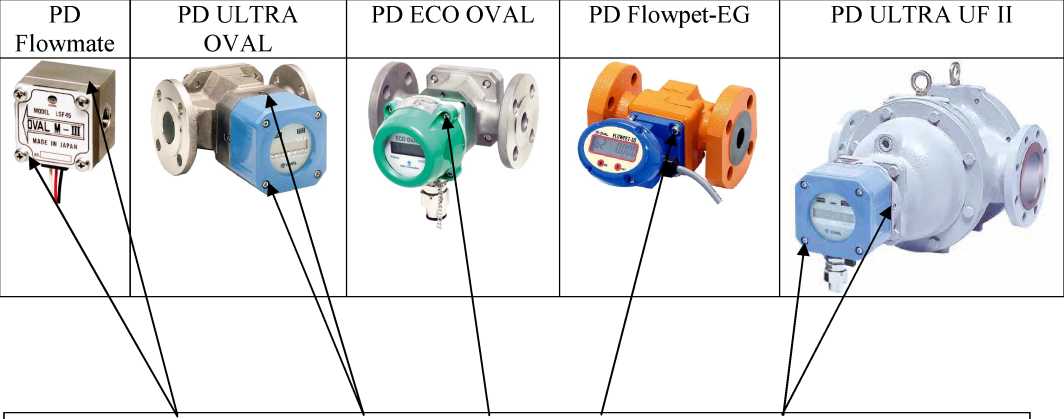

Внешний вид расходомеров приведен на фото:
Место пломбирования
приведены в таблице 2
Таблица 2
|
Наименование характеристик |
Модификации | ||||
|
PD Flowmate |
PD ULTRA OVAL |
PD ECO OVAL |
PD Flowpet-EG |
PD ULTRA UF II | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Размеры измерителей |
38, 39, 40, |
39, 41, 45, 50, |
41, 45, 49, 50, |
49, 50, 52, 53, |
80, 81, 82, 83, |
|
(в зависимости от ис- |
41, 45 |
52, 53, 55, 56, |
52, 53, 55, 56, |
55, 56, |
84, 85, 86, 87, |
|
полнения) |
57, 28, 29, 60, 31, 32, 33, 34, 65 |
29, 60 |
88 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диаметры условного прохода (Ду), мм |
от 6 до 8 |
от 10 до 350 |
от 10 до100 |
от 20 до 50 |
от 80 до 450 |
|
Диапазон расхода (в |
от 0,18 10-3 |
от 0,2 10-3 |
от 1 10-3 |
от 5 10-3 |
от 5 до 2800 |
|
зависимости от Ду и |
до 0,5 |
до 1000 |
до 150 |
до 24 | |
|
вязкости жидкости), м3/ч | |||||
|
Пределы допускаемой |
±1,0 или |
±0,15, ±0,35 |
±0,15, ±0,35, |
±0,5 или ±1,0 |
±0,15, ±0,35 |
|
относительной по- |
±3,0 |
или ±0,5 |
±0,5 или ±1,0 |
или ±0,5 | |
|
грешности при измерении объема жидкости (линейность), % | |||||
|
Пределы относитель- |
±0,02 или |
±0,02 или | |||
|
ной повторяемости, % |
- |
±0,05 |
- |
- |
±0,05 |
|
Напряжение питания, |
12 - 24 |
12 - 24; 45 |
12 - 50 |
12 - 50 |
12 - 24; 45 |
|
В |
пост. тока |
пост. тока |
пост. тока |
пост. тока |
пост. тока |
|
Потребляемая мощность, Вт |
< 0,3 |
< 1,35 |
> 0,5 |
> 0,5 |
< 1,35 |
|
Габаритные размеры, |
от 44х84х42,1 |
от 150x130x207,8 |
от 109x109x187 |
от 140x197x100 |
от 380x566x284 |
|
мм |
до 50х50х49,3 |
до |
до 532x498x471 |
до 280x252x155 |
до |
|
1238x1246x1080 |
1700x1684x1482 | ||||
|
Масса, кг |
от 0,100 до |
от 7,5 |
от 3,4 |
от 3,2 |
от 90 |
|
0,700 |
до 2330 |
до 45 |
до 14,6 |
до 4600 | |
|
Условия эксплуатации: - диапазон темпера- |
от -20 до |
от -10 до +60 |
от -20 до +60 |
от -10 до +60 |
от -10 до +60 |
|
туры окружающей среды, °С; |
+85 | ||||
|
- относительная |
не более 90 |
не более 95 без |
не более 95 без |
не более 95 без |
не более 95 без |
|
влажность окружаю- |
без конден- |
конденсации |
конденсации |
конденсации |
конденсации |
|
щей среды, %, не бо- |
сации влаги |
влаги |
влаги |
влаги |
влаги |
|
лее | |||||
|
Выходные сигналы:
|
- |
4-20 |
- |
- |
4-20 |
|
фейс; |
- |
HART |
- |
- |
HART |
|
- импульсный, Г ц |
до 1000 |
до 200 |
до 200 |
до 200 |
до 200 |
|
Степень пыле- |
- |
IP66 |
IP66 |
IP53 |
IP66 |
|
влагозащиты | |||||
|
Маркировка взрыво- |
- |
1ExdIIBT4 / |
1ExdIIBT4 / |
- |
1ExdIIBT4 / |
|
защиты |
ExiaIIBT4 |
ExiaIIBT4 |
ExiaIIBT4 | ||
|
Срок службы, лет |
не менее 10 лет | ||||
