Номер по Госреестру СИ: 27874-09
27874-09 Расходомеры-счетчики безнапорных потоков
("СТРИМ")
Назначение средства измерений:
Расходомеры-счетчики безнапорных потоков «СТРИМ» (далее расходомеры)
предназначены для автоматического измерения уровня и средней скорости, вычисления расхода и объема жидкости, в том числе сточных вод, в открытых и закрытых безнапорных каналах.
Внешний вид.
Расходомеры-счетчики безнапорных потоков
Рисунок № 1
Внешний вид.
Расходомеры-счетчики безнапорных потоков
Рисунок № 2
Внешний вид.
Расходомеры-счетчики безнапорных потоков
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 18.11.2029
Номер записи -
ID в реестре СИ - 334683
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СТРИМ-03, СТРИМ-02, СТРИМ, нет данных , исп. СТРИМ-03, исп. СТРИМ-02, «СТРИМ» - 03, "СТРИМ"-02, "СТРИМ", "СТРИМ"-03, "СТРИМ", "СТРИМ"-02,
Производитель
Изготовитель - Акционерное общество «ТЕХНО-Т» (АО «ТЕХНО-Т»)
Страна - РОССИЯ
Населенный пункт - г. Тула
Уведомление о начале осуществления предпринимательской деятельности -
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 429
Выдано извещений - 1
Кол-во периодических поверок - 112
Кол-во средств измерений - 94
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 24841 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№365 от 2018.02.21 О переоформлении свидетельств об утверждении типа средства измерений № 37651 "Расходомеры-счетчики безнапорных потоков "СТРИМ"
№2434 от 2024.10.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Расходомеры-счетчики безнапорных потоков ("СТРИМ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Расходомеры-счетчики безнапорных потоков ("СТРИМ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 37 | 8 | 9 | 0 | 17 | 8 | 5 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 213 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 127 | 45 | 82 | 1 | 127 | 45 | 82 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 14 | 5 | 6 | 8 | 0 | 14 | 6 | 8 | ||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики безнапорных потоков ("СТРИМ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8472 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6126 | 8472 |
|
ФБУ УРАЛТЕСТ Свердловская область |
5150 | 8472 |
|
ФБУ Тюменский ЦСМ Тюменская область |
11180 | 8472 |
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из встроенного ПО, устанавливаемого на встроенные микропроцессоры датчика угла преобразователя уровня, датчика угла преобразователя скорости потока, блока индикации, блока управления, а также внешнего ПО «Менеджер данных», устанавливаемого на ПК с операционной системой Windows.
Встроенное ПО датчика угла преобразователя уровня, датчика угла преобразователя скорости потока и блока индикации является метрологически значимым и предназначено:
- в датчике угла преобразователя уровня (ДУ ПУП) для вычисления текущего значения уровня потока;
- в датчике угла преобразователя скорости потока (ДУ ПСП) для вычисления текущего значения средней скорости потока;
- в блоке индикации (БИТТ ) для вычисления поперечной площади потока, текущего значения расхода и объема потока, индикации параметров измерения на встроенном табло, диагностики работы расходомера, архивирования результатов измерений в энергонезависимой памяти.
Встроенное ПО блока управления является метрологически незначимым и предназначено для длительного хранения архива параметров измерения потока.
Внешнее ПО «Менеджер данных», устанавливаемое на ПК, является метрологически незначимым и предназначено для долгосрочного архивирования значений измерений расходомеров, формирования электронных таблиц параметров измерения для ручного или автоматизированного анализа данных и формирования таблиц с параметрами измерений за выбранный интервал эксплуатации расходомеров.
Запись и контроль ПО микропроцессоров датчика угла преобразователя уровня, датчика угла преобразователя скорости потока и блока индикации выполняется на территории изготовителя с использованием специальных аппаратных средств. Контроль целостности ПО выполняется при программировании микропроцессоров и периодически при эксплуатации. В блоке индикации осуществляется индикация неисправностей расходомера, внештатных и служебных ситуаций. Эти события регистрируются и хранятся в энергонезависимой памяти блока индикации. Емкость памяти 2 последних месяца. Ведется контроль и индицируется время наработки прибора, реальное время и текущая дата.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. У эксплуатирующих организаций отсутствуют средства управления доступом к метрологически значимой ПО и измерительной информации.
Уровень защиты метрологически значимого ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Идентификационные данные метрологически значимого ПО приведены в табл. 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование блока |
Идентиф икационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентиф икатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
ДУ ПУП |
LEVEL 485 w.liex |
1.хх |
0x81E72867 |
CRC-32 |
|
ДУ ПСП |
Velocity 485 w.liex |
2.хх |
0x856182EC | |
|
БИТТ-01 |
ВГГТ 8023 хх.Ьех |
4.хх |
0xD7CA03FC |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель блока индикации и на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам безнапорных потоков «СТРИМ»
Расходомер - счетчик безнапорных потоков «СТРИМ». Технические условия ТТ12.00.000 ТУ.
Поверка
Поверкаосуществляется по документу ТТ12.00.000 МП «Расходомеры - счетчики безнапорных потоков «СТРИМ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2009 г.
Основные средства поверки:
-
- рулетка измерительная с ц.д. 1 мм по ГОСТ 7502-98;
-
- линейка металлическая 500 мм, ц.д. 1 мм ГОСТ 427-75
-
- штангенциркуль ШЦ -1 -150 - 0,1 ГОСТ 166-89;
-
- весы ГОСТ Р 53228-2008, ц. д. 0,005 кг;
-
- концевые плоскопараллельные меры ГОСТ 9038-90.
Изготовитель
Акционерное общество «Техно-Т» (АО «Техно-Т»)ИНН 7104027105
300028, г. Тула, ул. Болдина, 94, литера Б, офис 216
Тел. / факс: (4872) 21-91-09,
E-mail: production@techno-t.net, techno-t@tula.net
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний Тульской области» (ФБУ «Тульский ЦСМ»)Адрес: 300028, г. Тула, ул. Болдина, 91
Тел. / факс: (4872) 24-70-00 / 24-70-35
E-mail: csm@uncnet.ru
Принцип действия расходомера основан на измерении уровня жидкости, протекающей в канале, с помощью преобразователя уровня, измерении средней скорости потока жидкости с помощью преобразователя скорости потока, вычислении площади поперечного сечения потока, расхода и объема жидкости в канале.
Расходомер состоит из преобразователя уровня, преобразователя скорости потока, вычислительного устройства, средства отображения информации, блока соединений и защиты и блока питания. В состав расходомера может также входить блок управления. Вычислительное устройство и средство отображения информации конструктивно могут объединяться в один блок. В качестве вычислительного устройства и средства отображения информации используются блок индикации.
В основе работы преобразователя уровня лежит измерение угла отклонения относительно вертикали к линии горизонта рычага с поплавком, свободно подвешенного на шарнире. Поплавок опущен и плавает в жидкости. При изменении уровня жидкости изменяется угловое положение рычага с поплавком относительно линии горизонта. Измерение уровня осуществляется электронным датчиком угла, жестко закрепленным на оси подвеса рычага с поплавком.
Преобразователь скорости потока конструктивно идентичен преобразователю уровня, но вместо рычага с поплавком на оси подшипника вращения закреплена измерительная лопасть. Под воздействием потока лопасть отклоняется на угол, величина которого измеряется датчиком угла, жестко закрепленном на оси подвеса измерительной лопасти.
Поперечная площадь потока, в зависимости от уровня, вычисляется исходя из геометрических размеров канала в зоне измерения или в соответствии с градуировочной таблицей «уровень - площадь».
Отображение текущей информации осуществляется блоком индикации или ПК.
Преобразователь уровня и преобразователь скорости потока устанавливаются последовательно вдоль продольной оси потока по центру поперечного сечения контролируемого
канала.
Расходомер имеет несколько исполнений в зависимости от комплектации и функциональных возможностей:
-
- расходомер с полной комплектацией,
-
- расходомер без блока управления,
-
- расходомер без ПО «Менеджер данных»,
-
- переносной вариант расходомера,
-
- вариант расходомера с контроллером.
«СТРИМ» -01
«СТРИМ» -02
«СТРИМ» -03
«СТРИМ» -04
«СТРИМ» -05
Допускается подключение к одному блоку индикации от одного до пяти измерительных комплектов состоящих из: преобразователя уровня, преобразователя скорости потока, блока соединений и защиты, блока питания.
Фотографии общего вида блоков и узлов расходомеров-счетчиков безнапорных потоков «СТРИМ», а также места нанесения самоклеющихся пломб-наклеек, безвозвратно разрушаемых при попытке вскрытия изделия приведены на рис. 1 и обозначены □.
д е
ж з

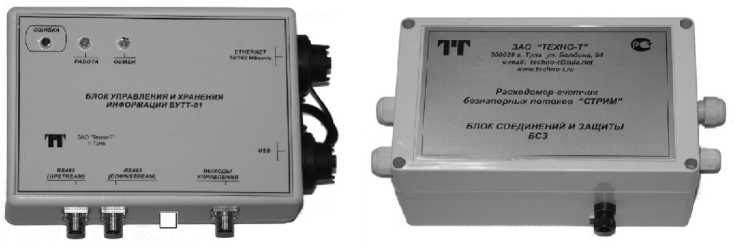

Рисунок 1 - Внешний вид узлов и блоков расходомеров - счетчиков безнапорных потоков «СТРИМ»
а,б - преобразователь уровня потока, конструктивное исполнение 1 и 2 в,г - преобразователь скорости потока, конструктивное исполнение 1 и 2 д - блок индикации е - блок питания ж - блок управления
з - блок соединений и защиты
Таблица 4 - Комплектность средства измерения
|
Наименование устройства |
Назначение |
Количество | |||
|
РСБП «СТРИМ-01» |
РСБП «СТРИМ-02» |
РСБП «СТРИМ-03» |
РСБП «СТРИМ-04» «СТРИМ-05» | ||
|
Преобразователь уровня |
ТТ12.01.000 |
1 |
1 |
1 |
1 |
|
Преобразователь скорости потока |
ТТ12.02.000 |
1 |
1 |
1 |
1 |
|
Блок индикации БИТТ-01 |
ТТ5.00.000 - 01 |
1 |
1 |
1 |
1 |
|
Блок питания БПСТТ-1 |
ТТ6.00.000-01 |
1 |
1 |
1 |
1 |
|
Блок соединений и защиты БСЗ |
1 |
1 |
1 |
1 | |
|
ПО «Менеджер данных» для ПК |
1 |
1 |
- |
1 | |
|
Блок управления БУТТ |
ТТ3.00.000- 03 |
1 |
- |
- |
- |
|
Руководство по эксплуатации |
ТТ12.00.000РЭ |
1 |
1 |
1 |
1 |
|
Паспорт |
ТТ12.00.000ПС |
1 |
1 |
1 |
1 |
|
Методика поверки |
ТТ12.00.000МП |
1 |
1 |
1 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м |
от 0,03 до 4,0 |
|
Пределы допускаемой относительной погрешности измерений уровня, %:
где d0 - уровень всплытия поплавка
|
±0,3 ±0,5 |
|
Диапазон измерений скорости потока (прямого и обратного), м/с |
от 0,01 до 3,0 |
|
Пределы допускаемой относительной погрешности измерений скорости потока, % |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений расхода и объема жидкости, % |
±2 |
|
Температура окружающей среды, 0С |
от - 40 до + 60 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания блока питания |
220 В 50 Гц |
|
Потребляемая мощность по цепи 220 В 50 Гц, Вт, не более |
35 |
|
Выходной сигнал |
интерфейс RS-485, протокол MODBUS RTU |
|
Габаритные размеры, мм, не более: - блок соединений и защиты БСЗ |
260 х 240 х 90 |
|
260 х 240 х 90 |
|
в т.ч.: длина рычага с поплавком |
300 х 400 х 4300 |
|
диаметр поплавка |
от 50 до 400 |
|
- преобразователь скорости потока ПСП |
300 х 400 х 4300 |
|
в т.ч. длина лопасти |
от 200 до 4000 |
|
- блок индикации БИТТ-01 |
275 x 100 x 60 |
|
- блок питания БПСТТ-1 |
200 x 120 x 160 |
|
Масса расходомера, кг, не более: - блок соединений и защиты БСЗ |
2,0 |
|
- блок управления БУТТ |
1,5 |
|
- преобразователь уровня ПУП |
15 |
|
в т.ч.рычаг с поплавком |
от 2 до 7 |
|
- преобразователь скорости потока ПСП |
20 |
|
в т.ч. лопасть |
от 0,2 до 12 |
|
- блок индикации БИТТ-01 |
1 |
|
- блок питания БПСТТ-1 |
2,5 |
|
Исполнение: - блок соединений и защиты БСЗ |
IP55 |
|
- блок управления БУТТ |
IP55 |
|
- датчик угла |
IP68 |
|
- блок индикации БИТТ-01 |
IP20 |
|
- блок питания БПСТТ-1 |
IP20 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Средний срок службы, лет, не менее |
10 |
