Номер по Госреестру СИ: 26707-04
26707-04 Ваттметры и варметры
(WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM)
Назначение средства измерений:
Ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM предназначены для измерений активной и реактивной мощности в цепях переменного тока и применяются в различных отраслях промышленности.
Внешний вид.
Ваттметры и варметры
Рисунок № 1
Внешний вид.
Ваттметры и варметры
Рисунок № 2
Внешний вид.
Ваттметры и варметры
Рисунок № 3
Внешний вид.
Ваттметры и варметры
Рисунок № 4
Внешний вид.
Ваттметры и варметры
Рисунок № 5
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в паспортах на ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ваттметрам и варметрам WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM
-
1. ГОСТ 30012.1-2002. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
-
2. ГОСТ 8476-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.
-
3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки"
Изготовитель
Фирма «CIRCUTOR GRUP», Испания
Адрес: Vial Sant Jordi s/n 08232 Viladecavalls (Barcelona), Spain
Испытательный центр
ФГУП «ВНИИМС », г. Москва,
Ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM являются приборами электромагнитного типа. Принцип действия приборов основан на использовании взаимодействия магнитного поля измеряемого тока, проходящего по неподвижной катушке, и подвижной катушки, которая в зависимости от величины протекающего тока втягивается в окно неподвижной катушки.
Ваттметр WMC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в однофазных сетях.
Ваттметр WTC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в симметричных (WTC Е) и несимметричных трехфазных (WTC A, WTC AN) сетях. Используется четырехпроводная (WTC AN) или трехпроводная схема Арона (WTC А) для подключения.
Ваттметр WMM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в однофазных сетях.
Ваттметр WTM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в симметричных (WTM Е) и несимметричных (WTM A, WTM AN) трехфазных сетях. Используется четырехпроводная (WTM AN) или трехпроводная схема Арона (WTC А) для подключения.

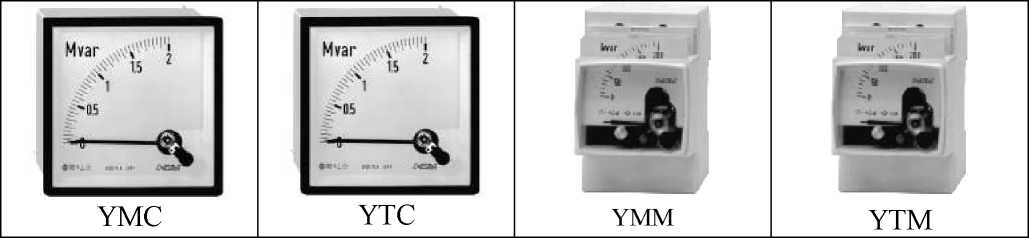

Варметр YMC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в однофазных сетях.
Варметр YTC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в симметричных (YTC Е) и несимметричных (YTC A, YTC AN) трехфазных сетях. Используется четырехпроводная (YTC AN) или трехпроводная (YTC А) схема Арона для подключения.
Варметр YMM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в однофазных сетях,
Варметр YTM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в симметричных (YTM Е) и несимметричных (YTM A, YTM AN) трехфазных сетях. Используется четырехпроводная (YTM AN) или трехпроводная схема Арона (YTM А) для подключения.
В комплект поставки входят :
- ваттметр и варметр WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM (модификация по заказу);
- паспорт .
Диапазон измерений, кВт или кВ^А |
от 10 до 3000 |
Номинальное напряжение UH, В |
110, 230 или 400 |
Номинальный ток 1Н, А |
5 |
Номинальная частота, Гц |
50 или 60 |
Испытательное напряжение изоляции (прикладывается между клеммами и корпусом, кВ |
2,0 |
Класс точности |
1,5 по ГОСТ 8476-93 |
Нормальное положение |
вертикальное |
Климатическое исполнение |
группа 4 по ГОСТ 22261-94 с расширенным диапазоном температур от минус 20 °С до плюс 50 °С |
Габаритные размеры, мм
|
96x96x70 96x96x83 144x144x92 144x144x92 53x85x70 140x110x70. |
Масса, кг
|
0,29 0,43 0,49 0,64 0,15 0,15 |
