Сведения о средстве измерений: 26616-04 Детекторы прямого заряда

Номер по Госреестру СИ: 26616-04
26616-04 Детекторы прямого заряда
(ДПЗ)

Назначение средства измерений:
Детекторы прямого заряда (далее - ДПЗ) предназначены для измерений локального значения плотности потока нейтронов внутри активной зоны ядерных реакторов.

сертификация программного обеспечения
Внешний вид. Детекторы прямого заряда, http://oei-analitika.ru рисунок № 1
Внешний вид.
Детекторы прямого заряда
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.09.2017
Номер записи - 110477
ID в реестре СИ - 332877
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

Производитель

Изготовитель - ОАО "Правдинский опытный завод источников тока" (ПОЗИТ)
Страна - РОССИЯ
Населенный пункт - пос.Правдинский
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№740 от 2012.09.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51072-12 по 51077-12, 31986-12,31985-12,51078-12,35477-12,51079-12 по 51114-12.34294-12,51115-12 по 51123-12,27904-12,51124-12,51125-12,35361-12,51126-12 по 51128-12,26616-04,51129-12 по 51131-12,34031-12,51132-12 по 51148-12,30390-05,51149-12 по 51160-12,51170-12)

Наличие аналогов СИ: Детекторы прямого заряда (ДПЗ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "Правдинский опытный завод источников тока" (ПОЗИТ)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
26616-04
11.09.2017
 Детекторы прямого заряда, ДПЗ
ОАО "Правдинский опытный завод источников тока" (ПОЗИТ) (РОССИЯ пос.Правдинский) 		ОТ
МП 		Первичная поверка до ввода в эксплуатацию
33780-07
01.02.2012
 Преобразователи термоэлектрические кабельные, ТПК-ТХА(К), ТПК-ТНН(N)
ОАО "Правдинский опытный завод источников тока" (ПОЗИТ) (РОССИЯ пос.Правдинский) 		1 год - при температурах свыше 400 °C; 2 года - при температуре не более 400 °C
33780-12
11.05.2017
 Преобразователи термоэлектрические кабельные, ТПК-ТХА(К), ТПК-ТНН(N)
ОАО "Правдинский опытный завод источников тока" (ПОЗИТ) (РОССИЯ пос.Правдинский) 		ОТ
2 года - для ТПК-ТХА(К), работающих в диапазоне до 400 °С; 1 год - для ТПК-ТХА(К) и ТПК-ТНН(N), работающих в диапазоне до 800 °С
Отчет - IS_5 Поверки, типы СИ, производители по группам СИ и группам стран (сводный)

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Кто поверяет Детекторы прямого заряда (ДПЗ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Детекторы прямого заряда (ДПЗ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ШПИС.418240.002 РЭ типографским или иным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

«Детекторы прямого заряда. Руководство по эксплуатации. ШПИС.418240.002 РЭ»

лист № 4 всего листов 4

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к детекторам прямого заряда ДПЗ

ГОСТ 29075-91. Системы ядерного приборостроения для атомных станций. Общие требования.

ПНАЭ Г-01-011-97. (ОПБ-88/97). Общие положения обеспечения безопасности атомных станций.

МЭК 61468 ^d-1 к МЭК 41468). АЭС. Приборы активной зоны. Характеристики и методы испытаний детекторов прямой зарядки.

ШПИС.418240.001 ТУ. Детекторы прямого заряда. Технические условия.

Поверка

Поверка

Осуществляется по документу «Детекторы прямого заряда ДПЗ. Методика поверки. ШПИС.418240.001 МП», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27.02.2004 г.

Детекторы ДПЗ неремонтируемы (из-за высокой радиоактивности) и подлежат первичной поверке при выпуске из производства.

Идентичность начальной чувствительности ДПЗ к плотности потока нейтронов обеспечивается неизменностью технологии изготовления. Поверка по этому параметру производится в случае изменения конструкции ДПЗ или применяемых материалов.

Основные средства поверки:

  • - измерительная установка на основе реактора Ф-1;

  • - гамма облучательная установка ГУТ-200М;

  • - преобразователь измерительный СТИ-3, рег. № 26284-04, диапазон преобразования тока от 0 до 10-3; пределы допускаемой относительной приведенной погрешности преобразования тока ± 0,2%;

  • - прибор для поверки вольтметров и калибраторов типа В1-18, рег. № 8937-82, диапазон измерений напряжений от 0,1 мкВ до 11,999999 В;

  • - магазин сопротивления Р40102, рег. № 10547-86, диапазон устанавливаемых сопротивлений от 104 до 108 Ом.


Изготовитель

Открытое акционерное общество «Правдинский опытный завод источников тока» (ОАО «ПОЗИТ»)
141260, Московская обл., Пушкинский район, п. Правдинский, ул. Фабричная, д. 8.
Тел./ факс (495) 524-06-00, (495) 993-34-02.
E-mail: oao pozit@mail.ru.

Испытательный центр


Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»  (ГЦИ СИ ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru

Конструктивно ДПЗ состоят из нейтроночувствительного эмиттера, коллектора, разделяющего их изолятора и линии связи, выполненной из двужильного кабеля с минеральной изоляцией, и заканчивающейся гермовводом со стеклянной изоляцией.

ДПЗ являются преобразователями нейтронного излучения в электрический ток.

ДПЗ выпускаются в 3-х модификациях:

  • - ДПЗ.01 (без фоновой жилы) используются для контроля плотности потока нейтронов;

  • - ДПЗ.02 (с фоновой жилой) используются для контроля плотности потока нейтронов и фонового тока, возникающего в линии связи и конструкционных материалах детектора;

  • - ДПЗ.03 (фоновый детектор - без нейтроночувствительного эмиттера) используются для контроля тока, возникающего в линии связи и конструкционных материалах детектора.

Коллектор, изолятор и линия связи ДПЗ изготавливаются из материалов с малым сечением взаимодействия с нейтронами.

Принцип действия основан на том, что при облучении ДПЗ нейтронами электроны, образующиеся при распаде бета-активного изотопа в нейтроночувствительном эмиттере, проходят через изолятор и достигают коллектора. ДПЗ являются источником тока. Ток ДПЗ пропорционален активации насыщения и соответственно плотности потока нейтронов в месте расположения ДПЗ. Время достижения стационарного значения тока определяется периодом полураспада бета-активного нуклида эмиттера. В результате длительного облучения ДПЗ нейтронами количество ядер нейтроночувствительных элементов, содержащихся в эмиттерах детекторов, уменьшается, т.е. происходит выгорание нейтроночувствительного материала эмиттера. Чувствительность детекторов ДПЗ к нейтронам уменьшается пропорционально количеству электричества, выработанного детекторами.

В эмиттерах ДПЗ используются следующие ядерные реакции, имеющие большие значения сечений радиационного захвата нейтронов: 23V51(n,g) 23V5 2; 45Rh103(n,g) 45Rh104; 47Ag109(n,g) 47Ag110; 47Ag107(n,g) 47Ag108. Продукты активации указанных реакций имеют оптимальные периоды полураспада. Значения их находятся в диапазоне от нескольких десятков до несколько сотен секунд.

Чувствительность ДПЗ к гамма-излучению определяется как ток детекторов в поле гамма-излучения при единичной мощности поглощённой дозы. Она зависит от энергии гамма-квантов. Для реакторных спектров со средней энергией гамма-квантов (~1 МэВ) чувствительность детекторов ДПЗ можно считать равной чувствительности детекторов к

60

гамма-излучению Со.

В качестве линии связи детектора используются кабели с минеральной изоляцией следующих марок: КНМССТ, КНМССТ-А, КНМСпСпТ, КНМСпСпТ-А, КНМСпСТ, КНМСпСп.

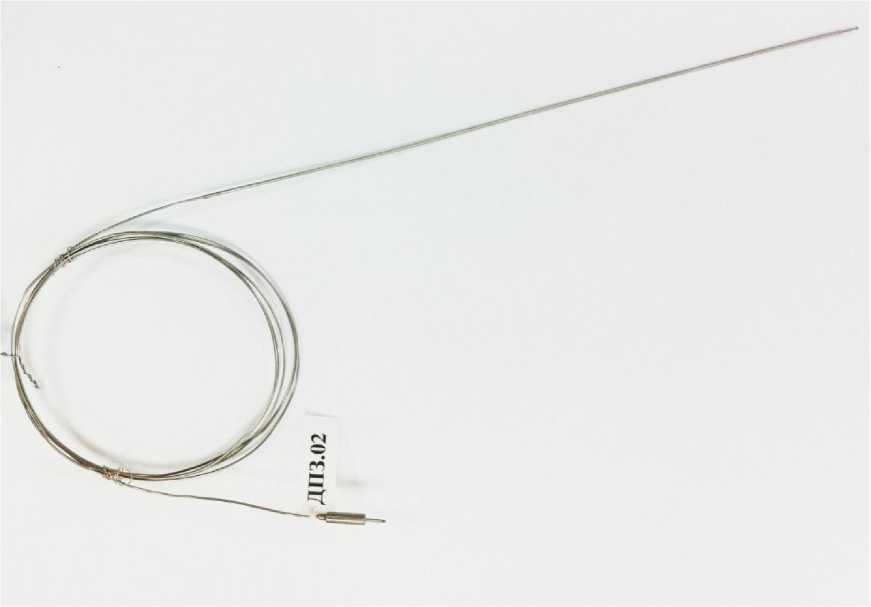

Внешний вид ДПЗ представлен на рисунке 1.

Внешний вид. Детекторы прямого заряда (ДПЗ), http://oei-analitika.ru

Рисунок 1 - Внешний вид ДПЗ (идентичен для всех модификаций)


Детектор прямого заряда ДПЗ.01 (ДПЗ.02, ДПЗ.03)...........................................1 шт.

Рентгеновский снимок чувствительной части детектора...................................1 шт.

Паспорт:

ШПИС.418240.003 ПС для детектора типа ДПЗ.01............................................1 шт.

ШПИС.418240.004 ПС для детектора типа ДПЗ.02............................................1 шт.

ШПИС.418240.007 ПС для детектора типа ДПЗ.03.............................................1 шт.

Руководство по эксплуатации ШПИС.418240.002 РЭ..........................1 экз. (на партию)

Методика поверки ШПИС.418240.001 МП..........................1экз. (на партию для поверки)


Основные метрологические характеристики ДПЗ приведены в таблице 1.

Таблица 1

№ п/п

Наименование характеристики ДПЗ

Диаметр эмиттера ДПЗ, мм

Материал эмиттера

0,5 мм

0,8 мм

1,0 мм

1

Начальная чувствительность к условной плотности потока нейтронов, А' м2 с

12,0 '10-24

5,30 '10-24

19,0 '10-24

8,70 '10-24

1,30 '10-24

25,0 '10-24

Родий Серебро Ванадий

2

Изменение чувствительности за счёт выгорания материала эмиттера (в соответствии с величиной выработанного заряда, % / (А' с)

0,082

0,110

0,044

0,058

0,046

0,039

Родий Серебро Ванадий

3

Чувствительность к мощности поглощенной дозы гамма-излучения 60Со, А ' с/Гр

0,8' 10 -10

0,9'10 -10

1,5 ' 10 -10

1,6'10 -10

0,08 '10-10

1,9' 10 -10

Родий Серебро Ванадий

ДПЗ обеспечивают возможность контроля локального значения плотности потока нейтронов в диапазоне от 1.1013 до 1.1019 м-2.с-1.

Габаритные и установочные размеры ДПЗ определяются диаметром и длиной эмиттеров.

Номинальная длина эмиттера детекторов выбирается Заказчиком из ряда: 50, 75, 100, 150, 200, 250, 300, 400 и 500 мм.

Номинальные диаметры эмиттеров детекторов: 0,5; 0,8 и 1,0 мм.

Масса ДПЗ на 1 м длины составляет:

  • - при диаметре линии связи 1,0 мм - не более 10 г;

  • - при диаметре линии связи 1,5 мм - не более 15 г.

Вероятность безотказной работы ДПЗ в течение 40000 ч - не менее 0,9.

Отклонение начальной чувствительности ДПЗ к условной плотности потока нейтронов и отклонение чувствительности ДПЗ к мощности поглощенной дозы гамма-излучения Со60 от номинального значения не должны превышать 10 %.

Рабочие условия эксплуатации:

  • - плотность потока нейтронов - не более 5 1020 м -2 с-1;

  • - мощность поглощённой дозы гамма-излучения - не более 1’106 Гр/с;

  • - температура окружающей среды - не более 650 0С.
