Номер по Госреестру СИ: 25839-08
25839-08 Длиномеры горизонтальные
(Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium)
Назначение средства измерений:
Длиномеры горизонтальные моделей Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium (далее - длиномеры) предназначены для линейных измерений внутренних и наружных диаметров гладких колец и пробок, резьбовых колец и пробок и для точных измерений геометрических параметров различных изделий.
Внешний вид.
Длиномеры горизонтальные
Рисунок № 1
Внешний вид.
Длиномеры горизонтальные
Рисунок № 2
Внешний вид.
Длиномеры горизонтальные
Рисунок № 3
Внешний вид.
Длиномеры горизонтальные
Рисунок № 4
Внешний вид.
Длиномеры горизонтальные
Рисунок № 5
Внешний вид.
Длиномеры горизонтальные
Рисунок № 6
Внешний вид.
Длиномеры горизонтальные
Рисунок № 7
Внешний вид.
Длиномеры горизонтальные
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 11.05.2023
Номер записи -
ID в реестре СИ - 331675
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Horizon Premium, HPD500, Horizon Premium, HPA500, Horizon Premium НРА500, Horizon Premium НPD 500B, Horizon Premium исполнения HPD2000, Horizon Premium HPD500B, Horizon Premium HPD500, Horizon Premium HPD1000, Horizon Premium HPD 500В, Horizon Premium HPD 500B, Horizon Premium HPD 500, Horizon Premium HPD 1000, Horizon Premium HPA3000, Horizon Premium HPA 2000, Horizon Premium 500, Horizon Premium, Horizon 500/1000/1500/2000, Horizon Granite 2000, Horizon Premium 500/1000/1500/2000, Labconcept 500/100, Alesta Premium ALE500P, ALE300P,
Производитель
Изготовитель - Фирма "TRIMOS S.A."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Статистика
Кол-во поверок - 369
Выдано извещений - 4
Кол-во периодических поверок - 188
Кол-во средств измерений - 70
Кол-во владельцев - 57
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 372 дн.
Приказы РСТ, где упоминается данный тип СИ
№888 от 2018.05.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№556 от 2023.03.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Длиномеры горизонтальные (Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TRIMOS S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25838-03 01.11.2008 |
Длиномеры вертикальные, TC 401/601, Mini-Vertical TVM 301/601/1001, V+Serie: 300/600/1000, Vectra-Touch 300/600/1000, Mestra/Mestra-Touch 300/600/1000 Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
25839-03 01.11.2008 |
Длиномеры горизонтальные, Mini-Horizontal TELS, Horizon 500/1000/1500/2000, Horizon Granite 2000/3000/4000/6000/8000, Horizon Premium 500/1000/1500/2000/3000, Horizontal THV, Labconcept 500/1000 Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
1 год | |
|
25839-08 11.05.2023 |
Длиномеры горизонтальные, Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
40654-09 01.07.2014 |
Длиномеры вертикальные, TC, Mini-Vertical TVM, Altia, Altia Premium, Z_Cal, V+, Vectra-Touch, Mestra, Mestra-Touch Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46983-11 18.05.2026 |
Длиномеры горизонтальные, Labconcept NANO 350, Labconcept NANO 600, Labconcept NANO 1100 Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
46984-11 18.05.2026 |
Длиномеры горизонтальные, Labconcept Premium 300 Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65396-16 19.10.2026 |
Длиномеры вертикальные, V3, V4, V5, V6, V7, V8, V9, Vectra Touch, Mestra, Mestra Touch Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71293-18 01.06.2024 |
Системы оптические измерительные, TRScan и TRScan Premium Фирма "TRIMOS S.A." (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Длиномеры горизонтальные (Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 19 | 1 | 4 | 13 | 0 | 17 | 4 | 13 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 16 | 0 | 13 | 1 | 15 | 0 | 13 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 12 | 1 | 1 | 11 | 1 | 12 | 1 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО «МПО им. И. Румянцева» (0600) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 45 | 2 | 0 | 40 | 0 | 35 | 0 | 33 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 1 | 0 | 7 | 0 | 8 | 0 | 7 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 8 | 0 | 3 | 0 | 7 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 14 | 0 | 15 | 0 | 14 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 46 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 40 | 0 | 31 | 2 | 25 | 0 | 25 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 3 | 0 | 8 | 0 | 3 | ||
| ФГУП «СНИИМ» (73) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 3 | 1 | 21 | 0 | 20 | 1 | 19 | |
| ПАО "Нижегородский машиностроительный завод" (01.00329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Длиномеры горизонтальные (Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
7955 | 10953 |
|
ФБУ Кировский ЦСМ Кировская область |
3018 | 10953 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3308 | 10953 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
12444 | 10953 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
450 | 10953 |
Программное обеспечение
Микроскопы работают с автономным программным обеспечением WinDHI (далее -ПО), входящим в комплект поставки. Программное обеспечение обеспечивает отображение величины перемещения измерительной каретки, осуществление измерений, запись и обработку результатов измерений.
Всего листов 10
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WinDHI |
WinDHI |
11.2010 |
ad79d410777c22 98df44381696ed7 3b4 |
MD5 |
Программное обеспечение не предусматривает возможность доступа в настройки ПО, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону основного блока длиномеров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Длиномеры горизонтальные моделей Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium. Паспорт», 2007 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к длиномерам горизонтальным моделей Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 *10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
-
2. Техническая документация фирмы «TRIMOS SA» (Швейцария).
Поверка
Поверка осуществляется по документу МИ 2512-0009-2007 «Длиномеры горизонтальные моделей Mini-Horizontal TELS, Horizon, Horizon Granite, Horizon Premium, THV, Labconcept/Labconcept Premium, Twinner, Alesta/Alesta Premium. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 мая 2007 г. с изменением 1 от 11 февраля 2013 г.Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 2 разряда, меры внутренних диаметров - измерительные кольца эталонные 3 разряда, измерители перемещений лазерные эталонные 1 разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «TRIMOS SA», Швейцария.Адрес: Av. De Longemalle 5 CH-1020 Renens, Switzerland.
Принцип действия длиномеров основан на считывании с измерительной шкалы значения измеряемой длины, соответствующей интервалу перемещения каретки.
Конструктивно длиномеры состоят из основного блока, включающего станину с направляющими, измерительную каретку с держателем, неподвижный держатель для измерительных наконечников, измерительную шкалу, электронную считывающую головку (для модели TELS - электронный измерительный щуп или индикаторная головка) и отсчетный блок, измерительных стержней, защитного кожуха, стандартных измерительных боковиков (THV, Mini-Horizontal TELS), основания (THV), блока питания (Horizon, Alesta, Alesta Premium), трубы со сжатым воздухом (Horizon Granite), регулируемых держателей (Horizon Premium, Labconcept), компьютера с сенсорным монитором и клавиатурой (Horizon Premium, Labconcept, Twinner), ножной педали (Horizon Premium, Labconcept), Opto-RS соединительного кабеля (Horizon Premium, Labconcept), принтера (Labconcept). Измерительная каретка имеет механизм точного перемещения и стопорные винты. Станины длиномеров моделей Horizon, Horizon Granite, Horizon Premium, Lanbconcept/Labconcept Premium и Alesta/Alesta Premium имеют две регулируемые опоры для установки длиномера по уровню. Основание длиномера модели THV, на которое установлен основной блок, предусматривает возможность изменения угла наклона блока. Длиномер модели Twinner имеет возможность наряду с измерением длины детали вращения измерять ее диаметр.
Значение длины перемещения каретки отображается на дисплее или экране монитора компьютера.
а
Рисунок 1 - Общий вид длиномеров а - Mini-Horizontal TELS, б - Horizon
в
г
е
д
ж

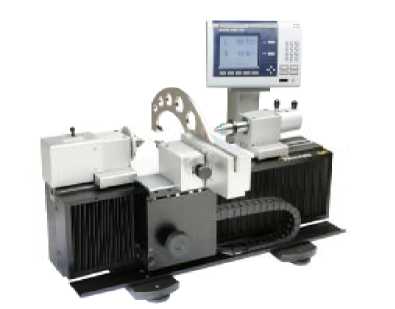

Рисунок 2 - Общий вид длиномеров

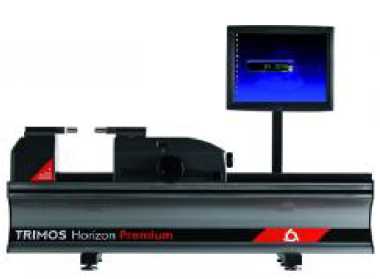

, в - Horizon Granite, г - Horizon Premium,

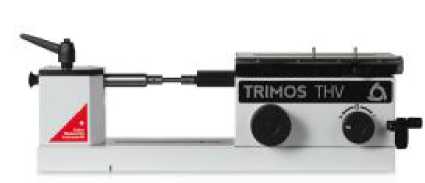

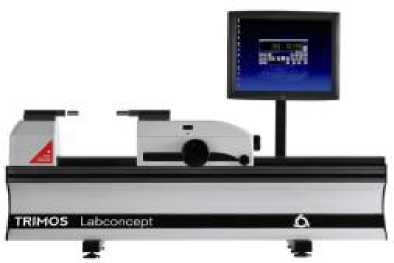

д - THV, е - Labconcept/Labconcept Premium, ж - Twinner, з - Alesta/Alesta Premium
Комплектность длиномеров представлена в таблицах 10-12.
Таблица 10
|
№ п/п |
Mini-Horizontal TELS |
Horizon H 500/1000/1500/2000 |
Horizon Granite HG 2000/3000/4000/6000/8000 |
|
1 |
Основной блок с направляющей системой и держателем |
Основной блок с двумя регулируемыми опорами для установки длиномера по уровню |
Основной блок с двумя регулируемыми опорами для установки длиномера по уровню |
Таблица 10 (продолжение)
|
2 |
Стандартные измерительные стержни для наружных измерений с измерительными поверхностями из карбида вольфрама (TELS50) |
Два стандартных измерительных стержня с измерительными поверхностями из карбида вольфрама (TEL5) |
Два стандартных измерительных стержня с измерительными поверхностями из карбида вольфрама (TEL1) |
|
3 |
Стандартные измерительные боковики для внутренних измерений (TELS10) |
Зарядный блок питания |
Труба со сжатым воздухом |
|
4 |
Сертификат и гарантийный талон |
Ключ 05 мм |
Защитный кожух |
|
5 |
Методика поверки МИ 2512-0009-2007 |
Защитный кожух |
Сертификат и гарантийный талон |
|
6 |
Паспорт |
Сертификат и гарантийный талон |
Методика поверки МИ 2512-0009-2007 |
|
7 |
Методика поверки МИ 2512-0009-2007 |
Паспорт | |
|
8 |
Паспорт |
Таблица 11
|
№ п/п |
Horizon Premium HPA 500/1000/1500/2000/ 3000 |
Horizon Premium HPD 500/500B/1000/ 1000B/1500/1500B/ 2000/2000B/3000/ 3000B |
THV |
Labconcept LABC 500/500B/1000/ 1000B/1500/1500B/ 2000/2000B Labconcept Premium LABCP 500/1000 |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Основной блок с двумя регулируемыми опорами для установки длиномера по уровню |
Основной блок с двумя регулируемыми опорами для установки длиномера по уровню |
Основной блок |
Основной блок с двумя регулируемыми опорами для установки длиномера по уровню |
|
2 |
Два стандартных измерительных стержня с измерительными поверхностями из карбида вольфрама (HPA-1) |
Два стандартных измерительных стержня с измерительными поверхностями из карбида вольфрама (HPA-1) |
Стандартные измерительные стержни для наружных измерений с измерительными поверхностями из карбида вольфрама (TELS50) |
Два стандартных измерительных стержня с измерительными поверхностями из карбида вольфрама (HPA-1) |
|
3 |
Защитный кожух |
Интерфейс (HPD-30) и компакт диск с ПО TRIMOS- WinDHI |
Стандартные измерительные боковики для внутренних измерений (THV-10 или THV-20) |
Интерфейс (LABC-30) и компакт диск с ПО TRIMOS- WinDHI |
Таблица 11 (продолжение)
|
4 |
Сертификат и гарантийный талон |
Регулируемый держатель для HPD-30.2 (HPA-30.1), кроме моделей с литерой «В» |
Основание |
Регулируемый держатель (LABC-30.1), кроме моделей с литерой «В» |
|
5 |
Методика поверки МИ 2512-0009-2007 |
15'' TFT плоский сенсорный монитор. Для моделей с литерой «В»: 17'' ЖК стандартный плоский монитор |
Защитный кожух |
15'' TFT плоский сенсорный монитор. Для моделей с литерой «В»: 17'' ЖК стандартный плоский монитор |
|
6 |
Паспорт |
Компьютер с клавиатурой |
Сертификат и гарантийный талон |
Компьютер с клавиатурой |
|
7 |
Ножная педаль (TULM30.4) |
Методика поверки МИ 2512-0009-2007 |
Ножная педаль (TULM30.4) | |
|
8 |
Opto-RS соединительный кабель (TVM.O- PC/AT.9P) |
Паспорт |
Opto-RS соединительный кабель (TVM.O-PC/AT.9P) | |
|
9 |
Защитный кожух |
Принтер (LABC-40) с соединительным кабелем (LABC-40.1), кроме моделей с литерой «В» | ||
|
10 |
Сертификат и гарантийный талон |
Защитный кожух | ||
|
11 |
Методика поверки МИ 2512-0009-2007 |
Методика поверки МИ 2512-0009-2007 | ||
|
12 |
Паспорт |
Паспорт |
Таблица 12
|
№ п/п |
Twinner TWA/TWD T4/T8/T12/T16/T20 |
Alesta ALE 300/500 |
Alesta Premium ALE 300P/500P |
|
1 |
Основной блок |
Основной блок |
Основной блок |
|
2 |
15'' TFT плоский сенсорный монитор |
Блок питания с силовым кабелем |
Блок питания с силовым кабелем |
|
3 |
Промышленный компьютер |
Регулируемые ножки |
Регулируемые ножки |
|
4 |
Программное обеспечение Twinner SPC |
Защитный кожух |
Защитный кожух |
|
5 |
Комплект приспособлений по согласованию с заказчиком |
Сертификат и гарантийный талон |
Сертификат и гарантийный талон |
|
6 |
Кейс для хранения и транспортировки |
Методика поверки МИ 2512-0009-2007 |
Методика поверки МИ 2512-0009-2007 |
|
7 |
Сертификат и гарантийный талон |
Паспорт |
Паспорт |
|
8 |
Методика поверки МИ 2512-0009-2007 | ||
|
9 |
Паспорт |
Лист № 10 Всего листов 10
Основные метрологические технические характеристики длиномеров представлены в таблицах 2-9.
Таблица 2
|
Модель, исполнение Характеристики |
Mini-Horizontal TELS |
Horizon, H500 |
Horizon, H1000 |
Horizon, H1500 |
Horizon, H2000 |
|
Диапазон измерений, мм |
10-100 (внутренние) 0-100 (наружные) |
0-520 |
0-1020 |
0-1520 |
0-2020 |
|
Пределы допускаемой | |||||
|
абсолютной погрешности, |
±1,5 |
±(2,5+L/300) | |||
|
мкм | |||||
|
Дискретность, мм |
0,01; 0,001; 0,0001 |
0,01; 0,001 | |||
|
Измерительное усилие, Н |
3-8 |
3 | |||
|
(регулируемое) | |||||
|
Скорость перемещения каретки, м/с, не более |
- |
1,5 | |||
|
Габаритные размеры, мм, |
390x300x350 |
1012 |
1512 |
2012 |
2512 |
|
не более |
x300 |
x400 |
x500 |
x550 | |
|
x600 |
x630 |
x700 |
x850 | ||
|
Масса, кг, не более |
15 |
92 |
118 |
143 |
168 |
|
Вывод данных |
RS232C | ||||
|
Измерительная система |
Дифференциальная емкостная Sylvac (патент) | ||||
|
Дисплей |
Аналоговый дисплей Sylvac |
Встроенный цифровой дисплей Sylvac | |||
Лист № 4
Всего листов 10
Таблица 3
|
Модель, исполнение Характеристики^^ |
Horizon Granite, HG3000 |
Horizon Granite, HG4000 |
Horizon Granite, HG6000 |
Horizon Granite, HG8000 |
|
Диапазон измерений, мм |
0-3000 |
0-4000 |
0-6000 |
0-8000 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±(0,7+L/750) | |||
|
Дискретность, мм |
0,01; 0,001; 0,0001 | |||
|
Измерительное усилие, Н |
3 | |||
|
Скорость перемещения каретки, м/с, не более |
2 | |||
|
Габаритные размеры, мм, не более |
3750x700x850 |
4750x700x900 |
6750x700x950 |
8750x700x950 |
|
Масса, кг, не более |
600 |
1650 |
3400 |
5800 |
|
Вывод данных |
RS232C | |||
|
Измерительная система |
Аналоговая | |||
|
Дисплей |
Цифровой дисплей модели ND281B Heidenhain | |||
Таблица 4
|
Модель, исполнение |
Horizon |
Horizon |
Horizon |
Horizon |
Horizon |
|
Premium, |
Premium, |
Premium, |
Premium, |
Premium, | |
|
Характеристики |
HPA500 |
HPA1000 |
HPA1500 |
HPA2000 |
HPA3000 |
|
Диапазон измерений, мм |
0-550 |
0-1050 |
0-1550 |
0-2050 |
0-3050 |
|
Пределы допускаемой абсолютной погрешности, |
±(0,7+L/1000) | ||||
|
мкм | |||||
|
Дискретность, мм |
0,01; 0,001; 0,0001 | ||||
|
Измерительное усилие, Н |
0-12 (регулируемое) | ||||
|
Скорость перемещения каретки, м/с, не более |
1,5 | ||||
|
Г абаритные размеры, мм, |
1122x350 |
1622x400 |
2122x500 |
2622x600 |
3622x700 |
|
не более |
x600 |
x630 |
x700 |
x850 |
x850 |
|
Масса, кг, не более |
95 |
125 |
160 |
200 |
280 |
|
Вывод данных |
RS232C | ||||
|
Измерительная система |
Аналоговая | ||||
|
Дисплей |
Дисплей Heidenhain модели ND281B или дисплей Quadra-Chek модели QC 110 | ||||
|
Диапазон микроперемещения каретки, мм |
10 | ||||
Всего листов 10
Таблица 5
|
Модель, исполнение |
Horizon |
Horizon |
Horizon |
Horizon |
Horizon |
|
Premium, |
Premium, |
Premium, |
Premium, |
Premium, | |
|
HPD500/ |
HPD1000/ |
HPD1500/ |
HPD2000/ |
HPD3000/ | |
|
Характеристики |
HPD500B |
HPD1000B |
HPD1500B |
HPD2000B |
HPD3000B |
|
Диапазон измерений, мм |
0-550 |
0-1050 |
0-1550 |
0-2050 |
0-3050 |
|
Пределы допускаемой | |||||
|
абсолютной погрешности, |
±(0,7+L/1000) | ||||
|
мкм | |||||
|
Дискретность, мм |
0,01; 0,001; 0,0001 | ||||
|
Измерительное усилие, Н |
0-12 (регулируемое) | ||||
|
Скорость перемещения каретки, м/с, не более |
1,5 | ||||
|
Г абаритные размеры, мм, |
1122x350 |
1622x400 |
2122x500 |
2622x600 |
3622x700 |
|
не более |
х600 |
x630 |
x700 |
x850 |
x850 |
|
Масса, кг, не более |
95 |
125 |
160 |
200 |
280 |
|
Вывод данных |
RS232C | ||||
|
Измерительная система |
Цифровая | ||||
|
Дисплей |
15'' TFT плоский сенсорный монитор. | ||||
|
Для моделей с литерой «В»: 17'' ЖК плоский стандартный | |||||
|
монитор | |||||
|
Диапазон микроперемещения каретки, мм |
10 | ||||
Таблица 6
|
Модель, исполнение Характеристики |
THV |
Labconcept, LABC500/ LABC500B |
Labconcept, LABC1000/ LABC1000B |
|
Диапазон измерений, мм
|
0-50 5-100 0-100 |
0-550 |
0-1050 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±(0,2+L/250) |
±(0,3+L/1500) | |
|
Дискретность, мм |
0,01; 0,001; 0,0001; 0,00001 | ||
|
Измерительное усилие, Н |
0-4 |
0-12 | |
|
Г абаритные размеры, мм, не более |
450x300x500 |
1122x350x600 |
1622x400x630 |
|
Масса, кг, не более
|
22 41 |
95 |
125 |
|
Выходные данные |
RS232C |
TRIMOS-WinDHI | |
|
Измерительная система |
Цифровая и аналоговая |
Цифровая | |
|
Дисплей |
TRIMOS-WinDHI; Heidenhain дисплей модели ND281B |
15'' TFT сенсорный монитор. Для моделей с литерой «В»: 17'' ЖК плоский стандартный монитор | |
|
Диапазон микроперемещения каретки, мм |
- |
10 | |
Таблица 7
|
Модель, исполнение |
Labconcept, |
Labconcept, |
Labconcept |
Labconcept |
|
LABC1500/ |
LABC2000/ |
Premium, |
Premium, | |
|
Характеристики |
LABC1500B |
LABC2000B |
LABCP500 |
LABCP1000 |
|
Диапазон измерений, мм |
0-1550 |
0-2050 |
0-550 |
0-1050 |
|
Пределы допускаемой | ||||
|
абсолютной погрешности, |
±(0,3+L/1500) |
±(0,15+L/2000) | ||
|
мкм | ||||
|
Дискретность, мм |
0,01; 0,001; 0,0001; 0,00001 | |||
|
Измерительное усилие, Н |
0-12 (регулируемое) | |||
|
Скорость перемещения каретки, м/с, не более |
1,5 |
0,4 | ||
|
Г абаритные размеры, мм, не |
2122x500 |
2622x600 |
1122x350 |
1622x400 |
|
более |
х700 |
x850 |
x600 |
x630 |
|
Масса, кг, не более |
160 |
200 |
95 |
125 |
|
Выходные данные |
RS232C | |||
|
Измерительная система |
Цифровая | |||
|
Дисплей |
Компьютер с 15'' TFT плоским сенсорным монитором и ПО | |||
|
TRIMOS Win DHI | ||||
|
Для моделей с литерой «В»: 17'' ЖК стандартный монитор |
- | |||
|
Диапазон микроперемешения каретки, мм |
10 | |||
Таблица 8
|
^^^^Модель, исполнение Характеристики |
Twinner | ||||||
|
TWA T4, TWD T4 |
TWA T8, TWD T8 |
TWA T12, TWD T12 |
TWA T16, TWD T16 |
TWA T20, TWD T20 | |||
|
Диапазон измерений, мм X |
0-400 |
0-800 |
0-1200 |
0-1600 |
0-2000 | ||
|
Y |
0-125; 0-160 |
0-125; 0-160 |
0-125; 0-160 |
0-125; 0-160 |
0-125; 0-160 | ||
|
Пределы допускаемой абсолютной погрешности, мм |
X: ±(3,0+L/100) Y: ±(1,5+L/100) | ||||||
|
Дискретность, мм |
0,01; 0,001; 0,0001 | ||||||
|
Г абаритные размеры, мм, |
800x380 |
1200x380 |
1800x380 |
2600x480 |
3200x500 | ||
|
не более |
x500 |
x500 |
x520 |
x550 |
x580 | ||
|
Масса, кг, не более |
120 |
140 |
180 |
250 |
340 | ||
|
Выходные данные |
RS232 | ||||||
|
Измерительная система |
Цифровая | ||||||
|
Дисплей |
15'' TFT плоский сенсорный монитор | ||||||
|
Диапазон микроперемещения каретки, мм |
10 | ||||||
Таблица 9
|
^-Модель, исполнение Характеристики |
Alesta |
Alesta Premium | ||
|
ALE300 |
ALE500 |
ALE300P |
ALE500P | |
|
Диапазон измерений, мм |
1-305 |
1-505 |
1-305 |
1-505 |
|
25-325 |
25-525 |
25-325 |
25,525 |
|
Пределы допускаемой | ||||
|
абсолютной погрешности, |
±(2,0+L/300) |
±(1,5+L/300) | ||
|
мкм | ||||
|
Дискретность, мм |
0,001 | |||
|
Скорость перемещения каретки, м/с, не более |
0,05 | |||
|
Измерительное усилие, Н |
2 | |||
|
Г абаритные размеры, мм, не более |
610x300x270 |
820x300x300 |
610x300x270 |
820x300x300 |
|
Масса, кг, не более |
50 |
75 |
50 |
75 |
|
Выходные данные |
RS232 | |||
|
Измерительная система |
Цифровая | |||
|
Дисплей |
Встроенный | |||
L - измеряемая длина в миллиметрах.
Параметры электропитания:
напряжение (220±10) В переменного тока частотой 50/60 Гц.
Средний срок службы, лет 10.
Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, оС
для моделей Horizon Premium, THV, Labconcept/Labconcept Premium,
Horizon Granite, Alesta/Alesta Premium 20 ±0,2,
для моделей Mini-Horizontal TELS, Twinner 20±0,5;
-
- диапазон относительной влажности окружающего воздуха, % 50±5;
-
- диапазон атмосферного давления, кПа от 84,0 до 106,7;
При нормировании метрологических характеристик учтено влияние программного обеспечения.
