Номер по Госреестру СИ: 25589-12
25589-12 Приборы измерительные
(ПОИСК-2М)
Назначение средства измерений:
Приборы измерительные «ПОИСК - 2М» предназначены для измерения амплитуды ускорения механических колебаний контролируемого объекта.
Внешний вид.
Приборы измерительные
Рисунок № 1
Внешний вид.
Приборы измерительные
Рисунок № 2
Внешний вид.
Приборы измерительные
Рисунок № 3
Внешний вид.
Приборы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 15.01.2024
Срок свидетельства - 27.07.2017
Номер записи - 108885
ID в реестре СИ - 331285
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Прибор измерительныйПоиск-2М, Прибор измерительный "ПОИСК - 2 М", "ПОИСК-2М",
Производитель
Изготовитель - ООО НПФ "Технологическая аппаратура"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 9
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Приборы измерительные (ПОИСК-2М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПФ "Технологическая аппаратура"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16210-02 01.08.2007 |
Системы информационные электроизмерительные диагностические для контроля буксовых узлов, СКБУ-01 ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
3 года | |
|
22051-01 01.11.2012 |
Приборы для измерения содержания воды, ВАД-40М ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
1 год | |
|
25589-03 01.09.2008 |
Приборы измерительные, ПОИСК-2М ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
1 год | |
|
25589-12 27.07.2017 |
Приборы измерительные, ПОИСК-2М ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
26125-03 01.01.2009 |
Измерители уровня, Рубеж-01 ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
1 год | |
|
32674-06 01.10.2011 |
Термометры цифровые , ТЦ-01 ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
1 год | |
|
37321-08 01.04.2013 |
Приборы для измерения содержания воды, ВАД-40ММ ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
59009-14 12.11.2019 |
Анализаторы воды в жидких и твердых продуктах, ВАД-40М, ВАД-40ММ ООО НПФ "Технологическая аппаратура" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Приборы измерительные (ПОИСК-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 13 | 0 | 13 | 0 | 10 | 0 | 10 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Приборы измерительные (ПОИСК-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Прибор измерительный «ПОИСК-2М» имеет встроенное и автономное программное обеспечение (ПО), предназначенное для обнаружения и регистрации развития трещин в оболочке оборудования по оценке мощности сигнала ВИП и по импульсной обработке сигнала ВИП.
Программное обеспечение выполняет функции сбора, передачи, обработки, хранения и представления измерительной информации.
Встроенное программное обеспечение предназначено изготовителем для обеспечения автоматического выполнения следующих операций:
-
- вычисление амплитудного значения входного сигнала,
-
- вычисление среднего значения мощности входного сигнала,
-
- вычисление математического ожидания и среднего квадратического отклонения входного сигнала,
-
- обнаружение «течи»,
-
- определение частоты «событий».
Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню с помощью клавиатуры. Конструктивно встроенное программное обеспечение имеет защиту от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе установки системы защиты микроконтроллера от чтения и записи.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью прибора измерительного «ПОИСК-2М».
Автономное программное обеспечение не может привести к искажению результатов измерений приборов «ПОИСК-2М», так как не используется при выполнении измерений, а предназначено для визуализации результатов измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программ-много обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
1 |
2 |
3 |
4 |
5 |
|
poisk |
рoisk_16.asm |
16 |
h51f65c |
Сумма всех байтов исполняемого кода |
|
ПОИСК-2М |
ПОИСК-2М_ v1.2.0.exe |
1.2.0 |
0a07b68958aab1471821 65717ce734f3 |
MD5 |
Особенности конструкции и эксплуатации прибора не позволяют нанести поверительное клеймо на разъем программирования, он находится внутри прибора и защищен пломбированием всего прибора.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока обработки и управления способом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ВИДГ.412.239.00 РЭ «Прибор измерительный «ПОИСК-2М».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Прибору измерительному «ПОИСК-2М»
-
1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
-
2. МИ 2070-90 ГСИ Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц
-
3. МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 140-2 ... 3409 Гц
-
4. РД 03-299-99 Требования к акустико-эмиссионной аппаратуре, используемой для контроля опасных производственных объектов.
-
5. Технические условия ВИДГ.412.239.003 ТУ «Прибор измерительный «ПОИСК-2М».
Поверка
Поверкаосуществляется по документу ВИДГ.412.239.003 «Прибор измерительный «ПОИСК-2М». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июня 2012 г.
Основные средства поверки:
-
- государственный специальный эталон единиц длины, скорости, ускорения при колебательном движении твердого тела в диапазоне частот от 0,3 до 10000 Гц, ГЭТ 58-84, по МИ 2070-90
-
- мультиметр 34401A, диапазон частот измерений СКЗ переменных напряжений от 3 Гц до 300 к Гц, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, погрешность ±1 %
Лист № 6
Всего листов 6
Изготовитель
ООО «Научно-производственная фирма «Технологическая аппаратура» Адрес: 191015, г. Санкт - Петербург, Суворовский пр., д.61, лит. А, Тел/факс (812) 449 14 20; e-mail: tea@sovintel.ruИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001 - 10 Адрес: 190005, Санкт- Петербург, Московский пр., д.19,
Тел.(812) 251 76 01,факс (812) 713 01 14, e-mail: info@vniim.ru
Принцип действия прибора измерительного «ПОИСК-2М» (далее - прибор) основан на преобразовании сигнала акустико-эмиссионного процесса в электрический сигнал и дальнейшей его обработке с выводом результатов на цифровое табло. Импульсы акустической эмиссии возникают в толще материала конструкции (например, в стенках трубопровода), распространяются и, после достижения поверхности материала в месте крепления пьезоэлектрического виброизмерительного преобразователя (далее - ВИП), воздействуют на него. С выхода ВИП сигнал поступает на блок обработки и управления БОУ, с помощью которого определяется уровень действующего на ВИП виброускорения и проводится анализ процессов, происходящих в конструкции материала.
Прибор измерительный «ПОИСК-2М» является двухканальным переносным прибором и конструктивно состоит из блока обработки и управления БОУ и двух ВИП со встроенными предварительными усилителями. На передней панели прибора расположены клавиатура и индикатор наличия акустического сигнала.
Питание прибора измерительного «ПОИСК-2М» осуществляется либо от встроенных аккумуляторных батарей, напряжением не менее 7,2 В и емкостью не менее 0,75 А-ч, либо через блок питания от сети 220 В.
Прибор измерительный «ПОИСК-2М» обеспечивает обнаружение и регистрацию развития трещин в оболочке оборудования в двух режимах: энергетическом и импульсном.
Рисунок 1а. Общий вид прибора измерительного «ПОИСК - 2М» (передняя панель)
Рисунок 1б. Общий вид прибора измерительного «ПОИСК - 2М» (задняя панель)

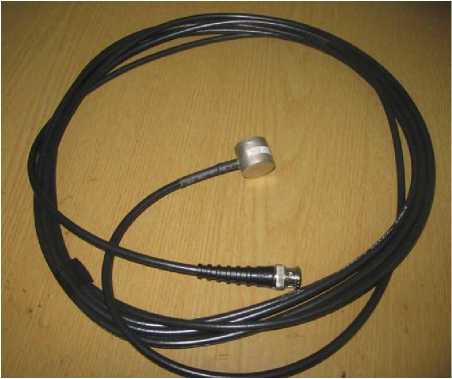

Рисунок 1 в. Общий вид пьезоэлектрического виброизмерительного преобразователя

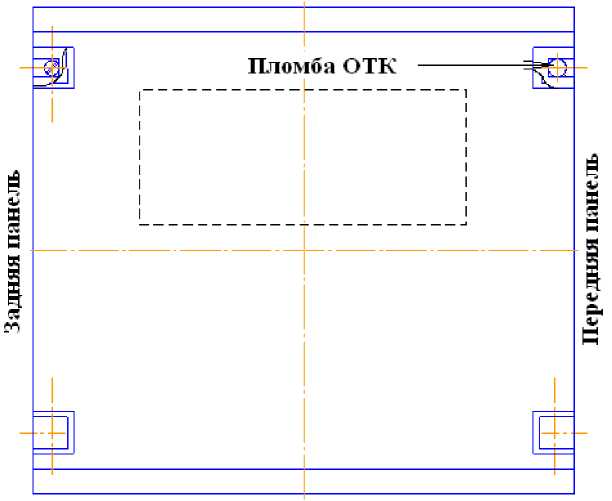

Рисунок 2 Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения оттисков клейм и нанесения наклеек
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Блок обработки и управления |
ВИДГ.412.239.003 |
1 |
|
Блок питания |
ВИДГ.411.572.001 |
1 |
|
ВИП с кабелем |
ВИДГ.410.419.001 |
2 |
|
Программное обеспечение на жестком носителе |
1 | |
|
Кабель к интерфейсу (СОМ) |
ВИДГ.468.353.001 | |
|
Усилитель для проверки У-01 |
- | |
|
Руководство по эксплуатации |
ВИДГ.412.239.003 РЭ |
1 |
|
Методика поверки |
ВИДГ.412.239.003 |
1 |
|
Упаковка |
1 |
Диапазон измерений амплитуды ускорения механических колебаний, м/с2... от 1 до 10
Диапазон частот измерений амплитуды ускорения механических
колебаний, кГц ............................от 10 до 600
Пределы допускаемой относительной погрешности
коэффициента преобразования ВИП, дБ
Неравномерность АЧХ в каждой полосе частот : 10 кГц - 30 кГц;
30 кГц - 85 кГц; 85 кГц - 250 кГц; 250 кГц - 600 кГц, дБ, не более
Спад частотной характеристики на частоте среза фильтра
вне полосы пропускания, дБ/октаву, не менее
Номинальное значение напряжения питания постоянного тока, В
Пределы допускаемого отклонения напряжения питания
от номинального значения, В
Потребляемая мощность, В^А, не более
Время установления рабочего режима, мин., не более
Время непрерывной работы, ч, не менее
Габаритные размеры, мм, не более
-
- блока обработки и управления......................210; 230; 80
ВИП с кабелем длиной 5м
Масса, кг
Условия эксплуатации:
-диапазон температур окружающего воздуха, °С............................от 10 до 35
-
- атмосферное давление, кПа................................................от 84 до 106,7
условиями эксплуатации ВИП являются:
-диапазон температур окружающего воздуха, °С.........от минус 25 до плюс 50
-
- атмосферное давление, кПа................................................от 84 до 106,7
Прибор в транспортной таре выдерживает:
-диапазон температур окружающего воздуха, °С...........................от 5 до 40
