Номер по Госреестру СИ: 25581-13
25581-13 Мониторы спектрометрические
(МАРС-012-СУГ)
Назначение средства измерений:
Мониторы спектрометрические МАРС-012-СУГ (далее мониторы МАРС-012-СУГ) предназначены для автоматизированного измерения удельной активности гамма-излучающих радионуклидов, присутствующих в водных технологических средах (технологических контурах) атомных электростанций или других объектов атомной энергетики.
Внешний вид.
Мониторы спектрометрические
Рисунок № 1
Программное обеспечение
Программное обеспечение мониторов спектрометрических МАРС-012-СУГ является распределенным и включает контроллерную часть, функционирующую на микроконтроллере СТА и прикладное ПО, работающее на ПЭВМ монитора (или ЭВМ верхнего уровня при использовании монитора в составе системы).
Микроконтроллерное программное обеспечение полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль аппаратных узлов, выход на рабочий режим, измерение энергетического распределения гамма-излучения, передачу от подчиненного узла результатов по протоколу RS-485, Modbus в ПК.
Прикладное ПО, функционирующее на ПЭВМ, обеспечивает:
-
- передачу данных и команд по каналу связи RS-485 с ПЭВМ на СТА ;
-
- контроль аппаратных средств (блоков ) монитора;
-
- управление режимами функционирования монитора;
-
- отображение полученного (измеренного) энергетического распределения регистрируемого излучения;
-
- расчет и отображение на экране оператора значений объемной активности обнаруженных в контролируемой среде радионуклидов;
-
- сохранение результатов в локальной базе данных (ЛБД) и возможность последующего доступа к ним;
- предотвращение несанкционированного доступа к настроечным параметрам монитора МАРС-012-СУГ и полученным результатам измерений.
Программное обеспечение монитора МАРС-012-СУГ с точки зрения влияния на его метрологические характеристики разделено на две части:
-
- метрологически значимые модули (компоненты);
-
- метрологически не значимые модули (компоненты) .
Метрологически значимые модули являются постоянно работающими модулями ПО.
Перечень метрологически значимых модулей ПО приведен в таблице 1 Таблица 1 Метрологически значимые модули ПО МАРС-012-СУГ
№ |
Наименование программного модуля |
Идентификационное обозначение программного обеспечения |
1 |
Программный модуль диспетчеризации данных |
MAPC12.EXE |
2 |
Программный модуль для автоматической обработки аппаратурных гамма-спектров |
AUTOSP12.EXE |
3 |
Программный модуль для трансляции пакетов из ЛВС (EtherNet) в последовательный порт (преобразования пакетов в формате протокола ModBus в пакеты TCP/IP) и обратно, выполняющий функции сервера |
MB2TCPS.EXE |
4 |
Комплекс программ для выполнения полного гамма-спектрометрического анализа аппаратурных спектров с визуальным контролем всех этапов и может быть использован как для непосредственного выполнения процедур поверки измерительного канала и процедур настройки при техническом обслуживании, так и для инспекционной или ретроспективной обработки градуировочных и архивных гамма-спектров |
SPEKTR_M.exe |
5 |
Программный модуль для проведения периодической поверки монитора |
Metrol.exe |
Перечень метрологически не значимых модулей ПО приведен в таблице 2 Таблица 2. Метрологически не значимые модули ПО МАРС-012-СУГ
№ |
Наименование программного модуля |
Идентификационное наименование программного обеспечения |
1 |
Программный модуль для исключения возможности несанкционированного доступа к настроечным параметрам и результатам работы монитора |
PrPass.exe |
2 |
Программный модуль экспорта содержимого таблиц ЛБД в текстовый файл |
PREXPTXT.EXE |
3 |
Программный модуль регламентной очистки ЛБД |
PRDELLBD.EXE |
4 |
Программный модуль для редактирования параметров обработки аппаратурных гамма-спектров и других параметров, необходимых для обеспечения связи с программными модулями СПО |
CUSTOM12.EXE |
5 |
Программный модуль управления ЛБД |
МАРС 12DB.EXE |
6 |
Программный модуль для взаимодействия с внешними программами-клиентами посредством специального протокола и управления клапанами на пробоотборных линиях |
KopfSS.exe |
6 |
Программный модуль для запуска постоянно работающих программных модулей СПО |
STARTM12.EXE |
7 |
Программный модуль для управления режимами функционирования монитора и клапанами на пробоотборных линиях |
cpSTA12.exe |
8 |
Программный модуль для корректного завершения работы постоянно работающих программных модулей СПО |
STOPM12.EXE |
Лист №4 Всего листов 7 Идентификационные данные метрологически значимых модулей ПО мониторов спектрометрических МАРС-012-СУГ представлены в таблице 3.
Таблица 3. Идентификационные данные метрологически значимых модулей ПО МАРС-012-СУГ
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Программный модуль диспетчеризации данных |
MAPC12.EXE |
2.0 и выше (до 2.9) |
cad09399358894bdb 36d2f3b08926d78 |
Программный модуль для автоматической обработки аппаратурных гамма-спектров |
AUTOSP12.EXE |
2.0 и выше (до 2.9) |
999410b741aa3c8e64 00c035f5c19724 |
Программный модуль для трансляции пакетов из ЛВС (EtherNet) в последовательный порт (преобра-зования пакетов в формате протокола ModBus в паке-ты TCP/IP) и обратно, выполняющий функции сервера |
MB2TCPS.EXE |
2.0 и выше (до 2.9) |
e236efa587d22fee72 5c9c7feec30a44 |
Комплекс программ для выполнения полного гамма-спектрометрического анализа аппаратурных спектров с визуальным контролем всех этапов и может быть использован как для непосредственного выполнения процедур поверки измерительного канала и процедур настройки при техническом обслуживании, так и для инспекционной или ретроспективной обработки градуировочных и архивных гамма-спектров |
SPEKTR_M.exe |
2.0 и выше (до 2.9) |
3bd838192b0f2a88b8 dfe0e6a1694b87 |
Программный модуль для проведения периодической поверки монитора |
Metrol.exe |
1.0 и выше (до 1.9) |
dfd5d36af847ee33dc c046e0f9beded3 |
Примечание. Контрольные суммы файлов относятся к текущим версиям программного обеспечения.
Уровень защиты программного обеспечения мониторов спектрометрических МАРС-012-СУГ от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- на корпус монитора МАРС -012- СУГ методом офсетной печати;
- на титульный лист руководства по эксплуатации методом компьютерной графики .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ЛКВШ 98.368.00.000 РЭ «Монитор спектрометрический МАРС-012-СУГ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам спектрометрическим МАРС-012-СУГ:
-
1. ГОСТ 4.59-79 « Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».
-
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
-
3. ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
-
4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
-
5. ЛКВШ 98.368.00.000 ТУ «Монитор спектрометрический МАРС-012-СУГ. Технические условия».
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда ;
- при осуществлении производственного контроля за соблюдением установленных за -конодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу ЛКВШ 98.368.00.000 Д2 «Монитор спектрометрический МАРС-012-СУГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева » в октябре 2012 г.
При поверке применяются источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 № г/р 46383-11 активностью от 104 до 105 Бк с погрешностью не более ±4 %.
Изготовитель
Федеральное государственное унитарное предприятие «НАУЧНО
ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
имени А.П. Александрова »
(ФГУП «НИТИ им. А.П. Александрова»),
188540, г. Сосновый Бор, Ленинградской обл.
Тел.: (813-69) 2-26-67, факс: (813-69) 2-36-72
Принцип действия монитора МАРС-012-СУГ основан на отборе проб контролируемой водной среды в измерительную камеру заданного объема (КИ1 или КИ2), регистрации спектра амплитудного распределения гамма-излучения, испускаемого радионуклидами, присутствующими в пробе, определении скорости счета импульсов в пиках полного поглощения гамма-квантов с энергиями Ei и расчета удельной активности идентифицированных по Ei радионуклидов с учетом эффективности регистрации гамма-квантов в пиках полного поглощения, которая устанавливается предварительно экспериментальным путем. Все операции производятся на ЭВМ с помощью программного обеспечения ЛКВШ 98.368.00.000.01.
Монитор МАРС-012-СУГ представляет собой гамма-спектрометр, имеющий две рабочие геометрии измерения и оснащенный системами коллимации и подготовки контролируемой среды (СПКС), а также электронными блоками для управления исполнительными механизмами указанных систем и арматурой на линиях подачи контролируемой среды.
Измерительный гамма-спектрометрический тракт монитора МАРС-012-СУГ включает:
-
- спектрометрический технологический анализатор СТА-01;
-
- устройство детектирования гамма-излучения, состоящее из блока детектирования на основе ППД из особо чистого германия и системы электроохлаждения (криогенератора).
Монитор МАРС-012-СУГ выпускается в трех исполнениях, отличающихся применяемым устройством детектирования:
-
- УДЕГ 10190 - основное исполнение;
-
- СЕГ-ГЗ-4К - исполнение 01,
-
- GEM10P-4 - исполнение 02.
Измерительные камеры (КИ1 и КИ2) и свинцовая защита, состоящая из неподвижной и подвижной (коллиматор) частей, размещены сверху на столешнице блока измерительных камер и коллимации (БИКК). К этой же столешнице снизу крепится блок детектирования. Перемещение коллиматора в положение, соответствующее заполненной контролируемой средой измерительной камере, осуществляется автоматически по команде от ЭВМ.
В коллиматоре также предусмотрено место для размещения образцового источника гамма-излучения - бленкера, предназначенного для проверки работоспособности монитора.
Работа монитора осуществляется под управлением оператора с ЭВМ (или оператором АРМ при использовании монитора в составе системы радиационного контроля).
Режимы функционирования предусматривают либо последовательный отбор проб теплоносителя из заданных точек пробоотбора с циклическим повторением режима, либо отбор пробы из заданной точки контроля и двойного измерения этой пробы с заданным интервалом между измерениями.
Все операции по обработке аппаратурных гамма-спектров (идентификация изотопного состава, расчет значений активности отдельных радионуклидов и оценка погрешности определения этих значений полностью автоматизированы и проводятся с использованием
специально разработанного СПО.
Монитор обеспечивает как функционирование по специальным алгоритмам от ЭВМ верхнего уровня системы радиационного контроля (СРК), так и автономное функционирование под управлением с ЭВМ монитора (в случае отказа канала связи с ЭВМ верхнего уровня СРК). Основными режимами работы монитора являются:
-
- автоматический режим работы (по заданной последовательности операций);
-
- автоматизированный режим работы (под управлением оператора).

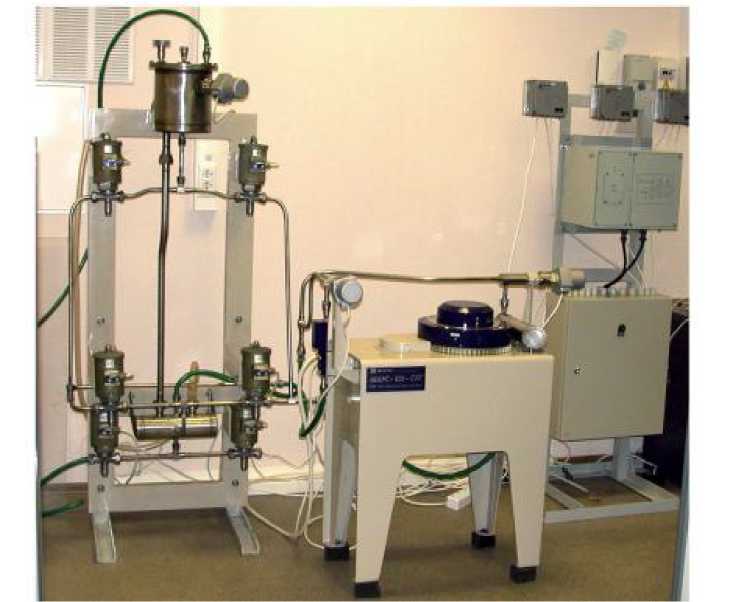

Рис. 1. Фотография общего вида монитора спектрометрического МАРС-012-СУГ
В комплект поставки мониторов спектрометрических МАРС -012-СУГ входят составные части и эксплуатационная документация, указанные в таблице 5.
Таблица 5
Наименование |
Обозначение, ТУ |
Количество |
Примечание |
Монитор спектрометрический МАРС- 012-СУГв составе: |
ЛКВШ 98.368.00.000ТУ |
1 | |
Блок измерительных камер и коллимации БИКК |
00.083.0100.00 |
1 | |
Система подготовки контролируемой среды СПКС Анализатор спектрометрический техно- |
00.083.0300.00 |
1 | |
логический СТА-01 |
ДЦКИ 412131.010 ТУ |
1 | |
Блок управления БУ2-01 |
МНИК 468332.015 ТУ |
1 | |
Блок управления БУ3 |
МНИК 468332.016 ТУ |
1 | |
Блок силовой БСБУ3 Устройство детектирования: |
МНИК 641182.001 ТУ |
1 | |
- УДЕГ 10190 |
bsi1.048.001 |
основное исполнение | |
- СЕГ-Г3-4К |
УЛКА.412161.002ТУ |
1 |
исполнение 01 |
- GEM-10P-4 |
- |
исполнение 02 | |
Блоки управления |
3 | ||
ЭВМ |
1 |
1) | |
Комплект соединительных кабелей |
1 |
1) | |
Комплект соединительных трубопроводов |
1 |
1) | |
Программное обеспечение |
ЛКВШ 98.368.00.000.01 |
2) | |
Комплект эксплуатационных документов согласно ведомости ЭД (включая Методику поверки ЛКВШ 98.368.00.000 Д2) |
1 |
3) | |
Ведомость эксплуатационных документов |
ЛКВШ 98.368.00.000 ВЭ |
1 |
4) |
Ведомость ЗИП |
ЛКВШ 98.368.00.000 ЗИ |
1 |
5) |
Примечания:
-
1) Поставляется по отдельному заказу или при оформлении карты заказа. Составы комплектов уточняются при заключении договора на поставку или на стадии проектно-монтажных работ и включают:
- кабели межблочных соединений ;
- кабели силовые для подключения монитора ;
- кабели интерфейсные для связи с ПЭВМ или пультом ;
- трубопроводы для соединения блоков БИКК и СПКС .
-
2) Адаптируется для конкретного объекта применения монитора. Поставляется на компактдиске.
-
3) При поставке на экспорт комплектность ЭД оговаривается в контракте на поставку.
-
4) При поставке на экспорт исключается.
-
5) В ведомости ЛКВШ 98.368.00.000 ЗИ содержатся сведения о комплектах ЗИП, поставляемых с составными частями монитора .
Лист №7 Всего листов 7
Основные метрологические и технические характеристики монитора спектрометрического МАРС-012-СУГ представлены в таблице 4.
Таблица 4
Наименование характеристики |
Значение | |
1. |
Диапазон регистрируемых энергий гамма-излучения, кэВ |
от 50 до 2000 |
2. |
Пределы допускаемой основной относительной погрешности |
±0,05 |
характеристики преобразования (интегральная нелинейность), % | ||
3. Энергетическое разрешение спектрометрического тракта монитора (при загрузке не более 1000 имп./с), кэВ, не более: - по линии 121,8 кэВ (Eu-152) |
1,5 | |
- |
по линии 778,8 кэВ (Eu-152) |
2,0 |
- |
по линии 1408 кэВ (Eu-152) |
2,5 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
4. Эффективность регистрации в пике полного поглощения для рабочих геометрий «КИ1» и «КИ2» соответственно, отн. ед.: - по линии 121,8 кэВ (Eu-152) |
1,5- 10-4^3.5- 10-4 и 4,0-10-6^1.0-10-5 |
- по линии 778,8 кэВ (Eu-152) |
9,030’5 - 1,5-10’4 и 2,030’6-М,0А0’6 |
- по линии 1408 кэВ (Eu-152) |
6,3-10’5-1,1-10’4 и 1,5-10-6 : 3,5-10-6 |
5. Диапазон измерений удельной активности одиночного радионук- |
3,7-101 : 3,7-108 |
лида Со-60, Бк/кг (Ки/кг) |
(1-10>: 1-10) |
6. Пределы допускаемой основной относительной погрешности измерения удельной активности одиночного радионуклида (Со-60), % |
±50 |
7. Пределы допускаемых дополнительных погрешностей измерения удельной активности одиночного радионуклида в пределах рабочих условий эксплуатации, %: - для погрешности, обусловленной воздействием вибрации |
±30 |
|
±10 |
сети питания (в допустимых пределах) |
±10 |
8. Время непрерывной работы, ч, не менее |
24 |
9. Нестабильность показаний (амплитуды сигнала во времени) | |
в течение времени непрерывной работы, %, не более |
±0,05 |
10. Напряжение питания от промышленных сетей переменного |
220+Ц и 380 +57 |
тока частотой 50 (±1) Гц, В |
-33 - 57 |
11. Потребляемая мощность при номинальном значении напряжения | |
питания не превышает, В^А: | |
- по сети 220В |
1000 |
- по сети 380В |
100 |
12. Рабочие условия эксплуатации: | |
- температура окружающего воздуха, оС | |
для блоков БУ2-01, БУЗ, БСБУЗ, БИКК и устройства СПКС |
от 5 до 50 |
для блока СТА-01 и устройства детектирования УДЕГ 10190 |
от 5 до 40 |
- относительная влажность воздуха, % |
до 80 при +35ооС |
для блоков БУ2-01, БУЗ, БСБУЗ, БИКК и устройства СПКС | |
для блока СТА-01 и устройства детектирования |
до 95 при +30оС |
- атмосферное давление, кПа |
от 84 до 106,7 |
- синусоидальные вибрации |
диапазон частот от 10 до 55 Гц, амплитуда 0,15мм |
13. Средняя наработка на отказ, ч |
10000 |
Средний срок службы , лет |
30 (при условии замены отдельных составных частей по мере выработки их ресурса) |
