Номер по Госреестру СИ: 25092-08
25092-08 Анализаторы жидкости кондуктометрические
(EXA SC202, EXA DC402, EXAxtSC450, EXA SC100)
Назначение средства измерений:
Анализаторы жидкости кондуктометрические модели EXA SC202, EXA DC402, EXAxt SC450, EXA SC100 (далее - анализаторы) предназначены для измерения удельной электропроводимости жидкости.
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 1
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО для SC202, DC402, SC450, SC100 |
отсутствует |
1.01 и выше |
- |
- |
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и пре-
образование цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти аналза-торов. Базовое программное обеспечение устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики анализраторов оценены с учетов влияния на них БПО.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора и эксплуатационную документацию методом шелкогра-фии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийописаны в руководствах по эксплуатации на анализаторы жидкости кондуктометрические модели EXA SC202, EXA DC402, EXA SC100, EXAxt SC450.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости кондуктометрическим модели EXA SC202, EXA DC402, EXAxt SC450, EXA SC100
ГОСТ 13350-78 "Анализаторы жидкости кондуктометрические ГСП. Общие технические условия".
Техническая документация фирмы «Yokogawa Electric Corporation», Япония, фирмы "Yo-kogawa Europe B.V.", Нидерланды.
Поверка
Поверкаосуществляется по документу МП 25092-08 "Инструкция. Анализаторы жидкости кондуктометрические модели EXA SC202, EXA DC402, EXA SC100, EXAxt SC450 фирм "Yokogawa Electric Corporation", Япония, и "Yokogawa Europe B.V.", Нидерланды. Методика поверки", утвержденному ФГУП «ВНИИМС» в 2008 г.
При проведении поверки применяют поверочные растворы удельной электропроводимости, перечисленные в методике поверки.
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, Россия, г. Москва, Грохольский пер., д.13, строение 2.
Тел.: (495) 737-78-68/71, факс: (495) 737-78-69, e-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов, основан на измерении удельного сопротивления жидкости.
Анализаторы состоят из датчика, измерительного преобразователя, распределителя энергии питания. Общий вид измерительных преобразователей приведен на рисунке 1, датчиков - на рисунке 2.
Датчик включает двухэлектродный или четырехэлектродный первичный преобразователь электропроводимости и первичный преобразователь температуры и имеет два вида монтажного исполнения: проточного и погружного. Дисплей измерительного преобразователя отображает текущее значение удельной электропроводимости и температуры анализируемой жидкости. Встроенный микропроцессор позволяет задавать параметры режимов измерения, в том числе температурной компенсации; проводить настройку приборов, вести журнал измерений; использовать для температурной компенсации имеющиеся в памяти данные (матрицы) по нескольким водным растворам как в области низкой, так и высокой удельной электропроводимости.
Анализаторы имеют программы тестирования датчика и всего прибора. Питание измерительных преобразователей анализаторов осуществляется как постоянным током от распределителя источника питания (в двухпроводных моделях EXA SC202), переменным током (в четырехпроводной модели EXA SC100), постоянным и переменным током (в четырехпроводных моделях EXA DC402 и EXAxt SC450).
Управление процессом измерения возможно через внешний компьютер, через цифровую связь по протоколу HART в модели EXA SC202, EXAxt SC450.

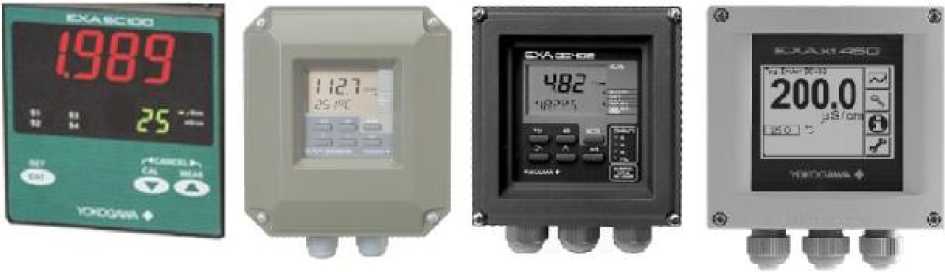

EXA SC100 EXA SC202 EXA DC402 EXAxt SC450
Рисунок 1 - Общий вид преобразователей

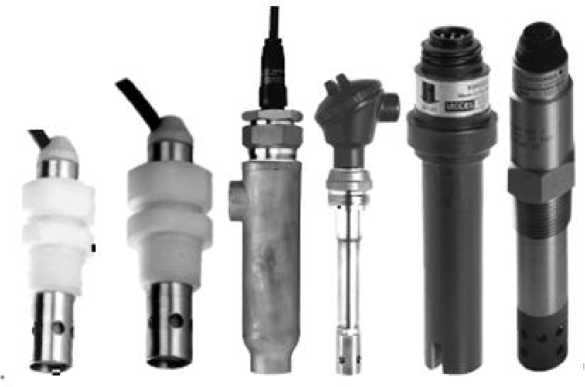

Рисунок 2 - Общий вид датчиков SC
В комплект поставки анализатора жидкости кондуктометрического входят :
- одна из моделей измерительного преобразователя EXA SC202G, EXA SC202S, EXA DC402G, EXA SC202SJ, ЕХА SC100, EXAxt SC450G (по заказу);
- один из датчиков : SC4A, SC210G-A, SC210G-B, SC42-SP34, SC42-SP24, SC42-EP04, SC42-EP14, SC42-EP08, SC-FP04, SC42-FP08, SC42-TP04, SC42-TP08, SC42-EP18, SC42-EP15, SC8SG, SX42-SX34, SX42-SX24 (по заказу);
- кабель : один из WU40, WU41;
- руководство по эксплуатации одной из моделей;
- методика поверки .
Блоки, поставляемые по заказу покупателя: датчик(и), перечисленные выше; преобразователи, перечисленные выше; кабели WU40, WU41, WF10;
держатели и фитинги FF40, FD40, FS40, PR4A; шаровой клапан BV20;
распределитель источника питания PH201G или SDBT; барьер искрозащиты BARD;
клеммная коробка ВА10.
Диапазоны измерений удельной электропроводимости анализатора с датчиком, См/м:
SC42-SP34, SX42-SX34, SC4A-002, SC210G-A
от 0 до 1 • 10-2 от 0 до 1-10’1 от 0 до 1,00 от 0 до 10,0 от 0 до 100
от 540-2 до 2 от 1 • 10-1 до 100
SC42-SP24, SX42-SX24, SC4A-010, SC8SG-R31
SC42-EP14, SC42-EP15
SC42-EP04, SC42-FP04, SC42-TP04, SC42-EP18
SC42-EP08. SC42-FP08, SC42-TP08 SC210G-B
SC8SG-R61
Диапазон показаний удельной электропроводимости, См/м Пределы допускаемой основной приведенной погрешности измерений удельной электропроводимости, %, в диапазоне (от 0 до 140-3) См/м, (в диапазоне температуры измеряемой среды от 0 до 100 °С) с датчиками:
SC42-SP34, SC42-SP24, SC42-EP14, SC42-EP18, SC42-EP15, SX42-SX24, SX42-SX34, SC8SG, SC210G-A;
SC42-EP04, SC4A, SC42-EP18, SC42-FP08, SC42-TP04,SC42-TP08, SC42-EP08
Пределы допускаемой основной относительной погрешности измерений удельной электропроводимости (в диапазоне температуры измеряемой среды от 0 до 100 °С), %, (См/м):
(от 10-3 до 10-2) с датчиками SC42-SP34, SX42-SX34, SC8SG, SC210G-A
(от 10--33 до 10-1) с датчиком SX42-SX24, SC4A, SC42-SP24
(от 10-3 до 1,00) с датчиками SC42-EP14, SC42-P15
(от 540-2 до 2) с датчиком SC210G-B
(от10-3 до 10) с датчиком SC42-EP04 SC42-FP04, SC42-EP18, SC42-TP04
(от 10-3 до 100) с датчиками SC42-EP08, SC42-FP08, SC42-TP08 (от 10-1 до 100) с датчиком SC8SG-R61
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %
Диапазон аналогового выходного сигнала, мА
Диапазон установления температуры приведения для температурной компенсации, °С
Диапазон измерения температуры рабочей среды для датчиков, °С: SC210G-A; SC210G-B
SC8SG
SC4A, SC42-EP14, SC42-EP15, SC42-EP04, SC42-EP08; SC42-
FP04, SC42-TP04,SC42-FP08, SC42-EP18, SC42-TP08
SX42-SX34, SC42-SX24
SC42-SP34, SC42-SP24
Время прогрева, мин
Время установления показаний на уровне 0,9 установившегося значения (Т0,9), с, не более
Потребляемая мощность, не более:
модель EXA SC202, Вт (B-A)
модель ЕХА SC100, B^A
модели EXA DC402, EXAxt SC450, Вт (B-A)
Масса, кг, не более:
-
- датчик
-
- преобразователь измерительный
-
- распределитель источника питания
Габаритные размеры, мм, не более
-
- датчик
Лист № 3
Всего листов 5 от Г10-6 до 199,9
± 2
± 2
± 2
± 2
± 3
± 2
± 2 ± 0,5
от 0/4 до 20
от 0 до 100
от 0 до 105
от 0 до 130 от минус 10 до плюс 110 от минус 10 до плюс 250 от минус 10 до плюс 150 20
15
4,8 (7; 11)
9
10 (10)
1,5
3,1
1,7
334, 039
- преобразователь измерительный
200х162х135
300х48х180
от минус 10 до плюс 55
24 постоянного тока
100, 220(±10%) переменного тока 100, 115, 230(±10%) переменного тока 24(-20%/+30%) постоянного тока (9,6-30)±10% постоянного тока (85-265)±10% переменного тока от 10 до 90 (без конденсации)
- распределитель источника питания
Условия эксплуатации:
- диапазон температуры окружающей среды , °С
- напряжение питания модели , В :
EXA SC202
EXA SC100
EXA DC402
EXAxt SC450
- диапазон относительной влажности окружаю -щей среды, %
