Прибор выполнен в прямоугольном корпусе и предназначен для утопленного щитового монтажа. В комплект поставки регулятора входят две струбцины для закрепления регулятора в щите.

Регулятор состоит из трех основных плат: плата центрального процессора (ЦП), плата АЦП, плата питания.

На передней панели расположены:

• - шесть клавишей для оперативного управления и конфигурирования регулятора;

• - двухстрочное жидкокристаллическое табло для отображения информации при регулировании или диалога с оператором при конфигурации;

• - линейка из светодиодов, образующих барграфический индикатор, для индикации сигнала рассогласования рабочего контура.

Подключение внешних устройств к регулятору осуществляются при помощи разъемов с клеммами под винтовое соединение.

Регуляторы могут осуществлять регулирование по одному или двум контурам по одному из алгоритмов регулирования: ON/OFF, ПИД-S, ПИД-С, ПИД-Н/С.

Уровень поддержания параметра может быть как постоянным, так и представленным кусочно-линейной функцией времени.

В памяти регулятора могут храниться до четырех программ по 32 сегмента в каждой.

Для объектов управления, имеющих значительное транспортное запаздывание, регуляторы дают возможность применения регулирования с предсказанием (с использованием предиктора Смита).

В регуляторах имеется возможность организации до восьми предельных компараторов. При программировании компаратора выбираются:

• -  функция компаратора («Больше» или «Меньше»);

• -  значение уставки;

• -  входной сигнал (с любого из входов);

• - выход компаратора (один из дискретных выходов, звуковой сигнал или надпись на табло);

• - способ устранения звукового сигнала и индикации (после нажатия клавиши или автоматическое снятие через 10 с).

Регулятор поддерживает обмен информацией с 1ВМ-совместимым компьютером по интерфейсу RS-485 со скоростью, задаваемой из ряда: 9600, 19200, 38400, 57600, 115200 бод по протоколу Modbus.

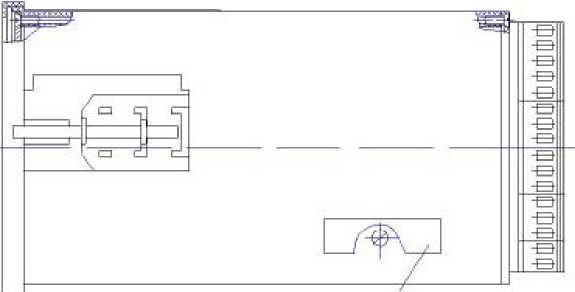

Общий вид регулятора представлен на рисунке 1.

Рисунок 1 - Общий вид регулятора

• - регулятор-измеритель универсальный «Контур»                        1 шт.

• - комплект запасных частей и принадлежностей                         1 шт.

• - паспорт 2.574.005 ПС                                                    1 экз.

• - руководство по эксплуатации 2.574.005 РЭ,                              1 экз.

в составе которого имеется раздел «Методы и средства поверки»

Регуляторы имеют:

• - один (вход Х1) или четыре (входы Х1-Х4) канала измерения аналоговых сигналов для измерений технологических параметров. На входы Х2-Х4 можно подать все виды входных сигналов (таблица 2), кроме сигналов от термопреобразователей сопротивления, на вход Х1 - также и сигналы от термопреобразователей сопротивления;

• - два цифровых канала для оперативного управления процессом регулирования.

Диапазоны изменения входных сигналов и диапазоны измерений регуляторов приведены в таблице 2.

Таблица 2

Примечания

1 Диапазоны изменения входных сигналов :

- для НСХ L, K, S, B, А -1, J, N соответствуют ГОСТ Р 8.585-2001;

- для НСХ 50М, 100М Pt100, Pt50, 100 П по ГОСТ 6651-2009.

2 Для входных сигналов силы постоянного тока есть функция корнеизвлечения Регуляторы могут иметь два аналоговых выхода (Y1 и Y2) для вывода управляющего

воздействия с диапазонами изменения сигнала от 4 до 20 мА. Сопротивление нагрузки должно быть не более 500 Ом.

зование осуществляется по выбору потребителя или для одного из входных сигналов, или для сигнала рассогласования одного из контуров по формуле:

где Y - текущее значение сигнала преобразования, мА;

Х - текущее значение преобразуемого параметра, единицы измерения физической величины, %;

Х0 - нижнее предельное значение преобразуемого параметра, единицы измерения физической величины, %;

Dx - диапазон изменения преобразуемого параметра, единицы измерения физической величины, %;

4 и 16 - нижнее предельное значение тока на выходе; разность между верхним и нижним предельными значениями сигнала преобразования, мА.

Регуляторы могут иметь источник питания для внешних датчиков с выходным напряжением (24 ± 2,4) В при номинальной нагрузке 40 мА.

Пределы допускаемой основной приведенной погрешности регулятора, в процентах от нормирующего значения, составляют:

• -  ± 0,25 (для каналов измерения);

• -  ± 0,5 (для аналоговых каналов вывода управляющего воздействия; для каналов измерения с входными сигналами от термопреобразователей сопротивления, подключенных по двух- и трехпроводной схеме с номинальной статической характеристикой 50М).

За нормирующее значение принимается:

• - разница между верхним и нижним предельными значениями диапазона измерений (для каналов измерения);

• -  16 мА (для аналоговых каналов вывода управляющего воздействия).

Абсолютная погрешность канала компенсации температуры холодного спая, °С, не более ± 1,0.

Дополнительная погрешность регуляторов, вызванная изменением температуры окружающего воздуха от (20 ± 5) °С до предельных рабочих температур, на каждые 10 °С, не более:

а) половины допускаемого значения основной погрешности для каналов вывода аналогового управляющего воздействия и для аналоговых измерительных каналов для всех сигналов, кроме указанных в перечислении б);

б) допускаемого значения основной погрешности для аналоговых измерительных каналов для сигналов от термопар В и S, от термопреобразователей сопротивления с трех- и двухпроводной схемой подключения с номинальной статической характеристикой 50М.

Рабочие условия применения:

• - температура окружающего воздуха от 5 до 50 °С (нормальная температура (20±5) °С);

• - относительная влажность до 80 % при 35 °С и более низких температурах без конденсации влаги;

• - атмосферное давление от 84 до 106,7 кПа.

Напряжение питания регуляторов от 175 до 245 В.

Потребляемая мощность, В •А, не более

Масса регуляторов, кг, не более

Габаритные размеры регулятора, мм, не более 96*96*180. Средний срок службы, лет, не менее
