Весы состоят из следующих функциональных узлов:

• - грузоприемное устройство, включающее в себя гиревую и грузоприемную платформы;

• - рычажная система, включающая в себя основной равноплечий рычаг, грузовые рычаги, квадрант и струнки. Основной равноплечий рычаг посредством призмы опирается на подушки, закрепленные в основании весов. Грузовые рычаги, служащие основанием для грузоприемной и гиревой платформы, опираются с помощью подушек на призмы основного равноплечего рычага. Грузовые рычаги с помощью струнок шарнирно соединены с корпусом весов. Грузовой рычаг грузоприемной платформы с помощью тяги соединен с квадрантом, который при помощи призмы опирается на подушки, закрепленные в кронштейне корпуса весов;

• - показывающее устройство (Т.2.4 ГОСТ OIML R 76-1-2011) представляет собой два циферблата, размещенных с противоположных сторон весов, с показывающими элементами (Т.2.4.1 ГОСТ OIML R 76-1-2011) в виде стрелок, жестко прикрепленных к квадранту.

Общий вид и схематичное изображение весов представлены на рисунке 1.

Рисунок 1 - Общий вид и схематичное изображение весов (1 - плита; 2 - корпус; 3 - основной равноплечий рычаг; 4 - грузовой рычаг гиревой платформы; 5 - грузовой рычаг грузовой платформы; 6 - квадрант; 7 - тяга; 8 - струнки; 9 - успокаитель колебаний; 10 - устройство арретирования; 11 - грузоприёмная платформа; 12 - гиревая платформа; 13 - стрелка; 14 - шкала; 15 - устройство установки по уровню; 16 - ножка)

Принцип действия весов: груз, помещенный на грузоприемное устройство, вызывает отклонение квадранта на угол, при котором момент силы тяжести взвешиваемого груза уравновешивается моментом квадранта. При взвешивании грузов, превосходящих по массе верхний предел показаний показывающего устройства, на гиревую платформу помещаются гири, уравновешивающие основную часть нагрузки. Остальная часть уравновешивается за счет отклонений квадранта. Масса груза определяется как сумма значений массы гирь и показаний показывающего устройства.

Модификации весов имеют обозначение:

Весы рычажные настольные циферблатные ВРНЦ[1], где:

[1] - Максимальная нагрузка, кг: 3; 6; 10.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство арретирования (Т.2.7.6);

• - устройство установки по уровню (Т.2.7.1;

• - гидравлический успокоитель колебаний (4.3.4).

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся непосредственно на свободную от шкалы поверхность показывающего устройства весов (рисунок 2).

Рисунок 2 - Маркировка весов

Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, корпус весов пломбируется свинцовой пломбой (рисунок 3).

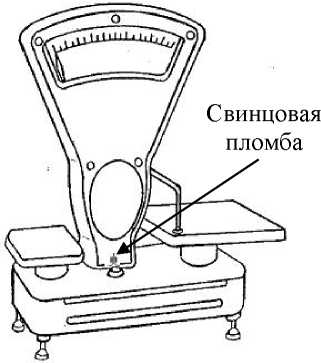

Рисунок 3 - Схема пломбировки весов

Весы                                                               1 шт.

Руководство по эксплуатации. Паспорт                                      1 экз.

Таблица 1
