Анализаторы водорода АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02», (далее -анализаторы) представляют собой стационарные автоматизированные приборы, включающие в себя высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию молекулярного водорода, и снабженный экстракционно-загрузочным узлом для высокотемпературной вакуумной экстракции водорода из металлических образцов и системой цифровой регистрации для измерения, математической обработки и архивирования выходного сигнала масс-спектрометра.

Анализаторы выпускаются в 3-х модификациях. В модификации «АВ-1» анализатор конструктивно состоит из четырех блоков - вакуумной системы, регистрирующего устройства, экстракционно-загрузочного узла (ЭЗУ) с регулятором температуры (РТ) и системы цифровой регистрации (СЦР). В модификации «АВ-1-01» регулятор температуры объединен с вакуумной системой в один блок; в модификации «АВ-1-02» вакуумная система, регистрирующее устройство, система цифровой регистрации и регулятор температуры объединены конструктивно в один блок.

Принцип действия анализаторов основывается на методах вакуум - нагрева и вакуум -плавления. При анализе содержания водорода в твердой или жидкой металлической пробах проба металла помещается в экстракционно-загрузочный узел, в котором вакуумируется и нагревается. Выделившиеся из пробы газы поступают в камеру масс-спектрометра. При анализе газовых смесей они подаются в камеру масс-спектрометра через редукционный клапан. С помощью высоковакуумной откачки в камере масс-спектрометра создается рабочий вакуум. В источнике ионов происходит ионизация молекул исследуемого газа электронным ударом. Положительно заряженные ионы ускоряются электростатическим полем и попадают в постоянное однородное магнитное поле, где пучки ионов фокусируются и разделяются по массам. Приходящие на детектор пучки ионов создают электрический ток на коллекторе приемника ионов. Значение этого тока пропорционально концентрации молекул газа, на который настроен прибор. Настройка производится изменением ускоряющего напряжения. Полученный с детектора электрический ток усиливается и поступает в систему цифровой регистрации, где происходит его оцифровка, накопление и математическая обработка. Для проведения количественных измерений содержания водорода в пробе необходима предварительная градуировка анализатора по стандартным образцам либо калибровочным газовым течам.

Анализаторы могут быть использованы для определения содержания легких газов с атомными массами от 2 до 4 а.е.м. при условии разработки методик измерений.

В состав анализаторов входит программное обеспечение, с помощью которого выполняется управление процессом измерения и обработки выходной информации: встроенного Main и автономного СЦР-2 программных обеспечений, которые устанавливаются опционально в зависимости от модификации прибора и запроса пользователя. Опционально возможно использование встроенного монитора либо выносного монитора.

Маркировка анализатора выгравирована методом лазерной гравировки на шильдике, который крепится к задней панели анализатора, и содержит следующую информацию: наименование и обозначение типа СИ, модификация, заводской номер, год выпуска, знак утверждения типа, товарный знак и наименование предприятия-изготовителя, надпись «Сделано в России». Место маркировки указано на рисунке 2.

Заводской номер в формате цифрового обозначения, идентифицирующий каждый экземпляр анализатора, указывается на шильдике, который крепится к задней панели анализатора. Вид шильдика с заводским номером указан на рисунке 3.

Общий вид анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01», приведен на рисунке 1а. Общий вид анализаторов водорода АВ-1, модификация «АВ-1-02», приведен на рисунке 1б.

Знак поверки наносится на свидетельство о поверке в случае его оформления.

На этапе изготовления и ввода в эксплуатацию после настройки характеристик анализатора и монтажа системы цифровой регистрации выполняется пломбировка крепления задней крышки СЦР для анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01», (места пломбирования указаны на рисунке 2) и устройства регистрирующего (УР) при помощи наклейки для анализаторов водорода АВ-1, модификация «АВ-1-02», (место пломбирования указано на рисунке 1б). Последующие изменения настроек анализатора, способные привести к искажениям метрологически значимой части ПО СИ и результатов измерений, становятся невозможными.

Рисунок 1а - Общий вид анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01»

Место пломбирования

УСТРОЙСТВО РЕГИСТРИРУЮЩЕЕ

Рисунок 1б - Общий вид анализаторов водорода АВ-1, модификация «АВ-1-02», и места пломбирования

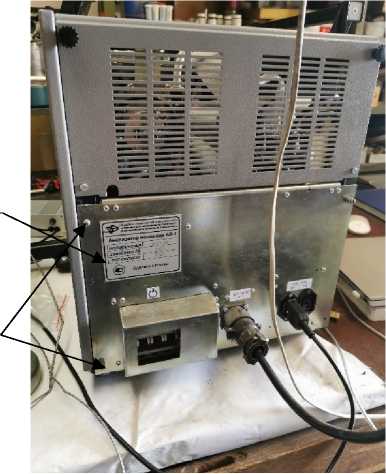

Место маркировки и место нанесения знака утверждения типа

Места пломбирования

Рисунок 2 -Место маркировки и место нанесения знака утверждения типа анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02»;

места пломбирования анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01»

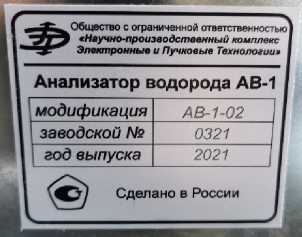

Рисунок 3 - Вид шильдика с заводским номером анализаторов водорода АВ-1, модификации «АВ-1», «АВ-1-01», «АВ-1-02»

Комплектность анализаторов водорода АВ-1 указана в таблицах 4-6.

Таблица 4 - Комплектность анализаторов водорода АВ-1 модификация «АВ-1».

Таблица 5 - Комплектность анализаторов водорода АВ-1 модификация «АВ-1-01».

Таблица 6 - Комплектность анализаторов водорода АВ-1 модификация «АВ-1-02».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
