Номер по Госреестру СИ: 23271-12
23271-12 Дымомеры
(OPA-100, OPA-8030)
Внешний вид.
Дымомеры
Рисунок № 1
Внешний вид.
Дымомеры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.07.2017
Номер записи - 105282
ID в реестре СИ - 327682
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Дымомер ОРА-100, Дымомер OPA-100, OPA-100, OPA-8030, OPA-100,
Производитель
Изготовитель - Фирма "Brain Bee S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дымомеры (OPA-100, OPA-8030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Brain Bee S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23271-02 01.07.2007 |
Дымомеры, OPA-100 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
1 год | |
|
23271-05 01.08.2010 |
Дымомеры, OPA-100, OPA-8030 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
1 год | |
|
23271-12 09.07.2017 |
Дымомеры, OPA-100, OPA-8030 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
23315-02 01.07.2007 |
Газоанализаторы, AGS-200, Omnibus 450 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
1 год | |
|
23315-05 01.06.2010 |
Газоанализаторы, AGS-200, AGS-8020 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
1 год | |
|
23315-09 01.01.2015 |
Газоанализаторы, AGS-200, AGS-8020, AGS-688 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
29217-05 01.06.2010 |
Газоанализаторы, GLOBALPro мод. EGA-400, EGA-8020 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
1 год | |
|
29217-09 01.01.2015 |
Газоанализаторы, GLOBALPro мод. EGA-400, EGA-8020, EGA-688 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
45511-10 01.08.2015 |
Дымомеры, OPA-300 Фирма "Brain Bee S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Дымомеры (OPA-100, OPA-8030)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 2 | 2 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Филиал "Юго-Западный" АНО "Межрегиональный испытательный центр" (1245) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АНО "МИЦ" (1245) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дымомеры (OPA-100, OPA-8030)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1651 | 2384 |
|
ФБУ Белгородский ЦСМ Белгородская область |
1735 | 2384 |
|
ФБУ Калужский ЦСМ Калужская область |
2895 | 2384 |
|
ФБУ Калужский ЦСМ Калужская область |
11230 | 2384 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2011 | 2384 |
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для взаимодействия узлов дымомеровов OPA-100, OPA-8030, обработки, хранения, вывода измеренных данных и управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OMNIBUS800 |
Pitcher |
104.50.2202.1924 |
4613D8D9 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Дымомеры OPA-100, OPA-8030. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомерам OPA-100, OPA-8030
-
1. ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;
-
2. Технический регламент «О безопасности колесных транспортных средств», утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
-
3. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677;
-
4. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей»;
Поверка
Поверкаосуществляется по Р 50.2.065-2009 «Дымомеры оптические. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- комплект нейтральных светофильтров КП-01, Госреестр № 21280-01, пределы до -пускаемой абсолютной погрешности светового коэффициента направленного пропускания ±0,5 % по коэффициенту ослабления света.
Изготовитель
«Brain Bee S.p.A.», ИталияVia Quasimodo, 4/A 43126 PARMA PR - ITALY Phone: +39 0521 954411, fax: +39 0521 954490 E-mail: contact@brainbee.com
Заявитель
ООО «ТТС-Центр»109387, г. Москва, ул. Ейская д.6, стр. 4 Тел.: +7 (495) 744-06-24, Факс: +7 (495) 744-0624 E-mail: info@ttsauto.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru
Принцип действия дымомеров OPA-100, OPA-8030 основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Дымомерами OPA-100, OPA-8030 измеряется оптическая плотность поглощающего слоя, которая автоматически преобразуется в единицы коэффициента поглощения света (м-1) и единицы коэффициента ослабления света (%).
В качестве источника излучения используется светодиод с длиной волны 565 нм, а приемника - кремниевый фотодиод.
Поглощающая ячейка представляет собой специальную кювету. Для отсечения отработанных газов на выходе кюветы используется воздушный поток, создаваемый специальным вентилятором.
Конструктивно дымомеры OPA-100, OPA-8030 изготавливается в виде переносного блока, включающего в себя кювету, блок источника и приёмника света, зеркало, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На задней панели расположены разъём для подключения к блоку анализатору выхлопных газов и порт RS-232.
Управление дымомерами осуществляется при помощи персонального компьютера или портативного терминала.
Схема пломбирования дымомеров OPA-100, OPA-8030 от несанкционированного доступа:
А
Для предотвращения несанкционированного доступа к внутренним частям дымоме-ров OPA-100, OPA-8030 производится пломбирование специального отверстия на боковой панели в месте обозначенным «А».

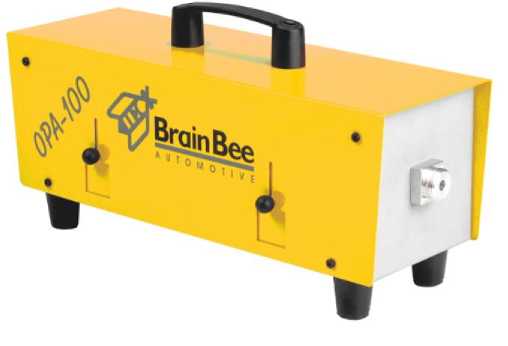

Фотография общего вида дымомеров OPA-100, OPA-8030:
|
Наименование характеристик |
Значение |
|
Диапазон измерений дымности: | |
|
- коэффициент поглощения света (k), м-1 |
0 - 9,99 |
|
- коэффициент ослабления света (N), % |
0 - 99,9 |
|
Дискретность отсчитывания измерений: | |
|
- коэффициент поглощения света (k), м-1 |
0,01 |
|
- коэффициент ослабления света (N), % |
0,1 |
|
Предел допускаемого значения абсолютной погрешности измерений, не более: - коэффициент поглощения света (k), м-1 | |
|
в диапазоне (0,0 - 2,5) м-1 |
±0,05 |
|
в диапазоне (2,5 -9,99) м-1 |
±0,09 |
|
- коэффициент ослабления света (N), % |
±2 |
|
Время выхода на режим (при температуре окружающей среды 20 °С), с, не более: |
300 |
|
Напряжение питания, В, постоянного тока: |
12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
+5...+40 |
|
- относительная влажность, % |
до 90 |
|
Габаритные размеры (ДхШхВ), мм, не более |
200x140x430 |
|
Масса, кг, не более |
5 |
