Номер по Госреестру СИ: 23148-07
23148-07 Теплосчетчики ультразвуковые корреляционные
(Elkora C-30)
Назначение средства измерений:
Теплосчетчик ультразвуковой корреляционный ELKORA C-30 (далее теплосчетчик) предназначен для коммерческого и технологического учета вырабатываемой и потребляемой тепловой энергии в открытых и закрытых водяных системах теплоснабжения, а также для определения расхода и количества теплоносителя (воды).
Область применения: предприятия энергетики, промышленности и коммунального хозяйства.
Внешний вид.
Теплосчетчики ультразвуковые корреляционные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.10.2017
Номер записи - 105071
ID в реестре СИ - 327471
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ТЭМ-104, Теплосчетчик ультразвуковой корреляционный ELKORA C-30-50-Т, Теплосчетчик ультразвуковой корреляционный ELKORA C-30, Теплосчетчик Elkora С-30, с-30, нет модификации, Нет данных, мод. нет, мод. ELKORA C-30, ELKORA С-30, ELKORA S-25, Elkora C-30 Ду50, Elkora C-30 Ду 50, ELKORA C-30, Elcora C-30, ELCORA C 30-80-2Т, C-30-65/80-2Т, -, "Откр.",
Производитель
Изготовитель - ООО Фирма "Водоавтоматика и метрология"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 257
Выдано извещений - 23
Кол-во периодических поверок - 133
Кол-во средств измерений - 36
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 5342 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Теплосчетчики ультразвуковые корреляционные (Elkora C-30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО Фирма "Водоавтоматика и метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23147-02 02.10.2017 |
Имитаторы расхода, Elkora I-24 ООО Фирма "Водоавтоматика и метрология" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
23148-02 01.07.2007 |
Теплосчетчики ультразвуковые корреляционные, Elkora C-30 ООО Фирма "Водоавтоматика и метрология" (РОССИЯ г.Москва) |
2 года | |
|
23148-07 02.10.2017 |
Теплосчетчики ультразвуковые корреляционные, Elkora C-30 ООО Фирма "Водоавтоматика и метрология" (РОССИЯ г.Москва) |
ОТ |
2 года |
Кто поверяет Теплосчетчики ультразвуковые корреляционные (Elkora C-30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 6 | 1 | 0 | 6 | 0 | 4 | 0 | 4 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 5 | 0 | 3 | 2 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЭМ" (RA.RU.312265) | 6 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "ТЦ МИР" (RA.RU.312182) | 4 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 29 | 0 | 28 | 1 | 28 | 0 | 28 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 8 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 10 | 1 | 0 | 6 | 1 | 9 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 1 | 0 | 19 | 8 | 13 | 0 | 13 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 1 | 2 | 0 | 2 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Красноярский ЦСМ» (RA.RU.311479) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭРИС" (RA.RU.310699) | 4 | 1 | 1 | 3 | 1 | 0 | 1 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 34 | 0 | 34 | 0 | 34 | 0 | 34 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" (RA.RU.311720) | 1 | 0 | 0 | 1 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 5 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "РИМЕЙК" (RA.RU.311565) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МАГИСТРАЛЬ" (RA.RU.312564) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЛЬТЕРНАТИВА" (1835) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Уфа (RA.RU.310667) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "МЕТРОЛОГИЯСЕРВИС" (RA.RU.312519) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Теплосчетчики ультразвуковые корреляционные (Elkora C-30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
5744 | 10051 |
|
ФБУ Брянский ЦСМ Брянская область |
1030 | 10051 |
|
ФБУ Брянский ЦСМ Брянская область |
2043 | 10051 |
|
ФБУ Воронежский ЦСМ Воронежская область |
4044 | 10051 |
|
ФБУ Калининградский ЦСМ Калининградская область |
1153 | 10051 |
Программное обеспечение
Вычислители теплосчетчиков имеют встроенное программное обеспечение (ПО), записанное в ПЗУ.

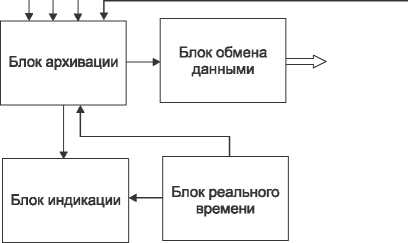

Структура и взаимосвязи частей ПО приведены на рисунке.
Блок опроса клавиатуры
Основные функции частей программного обеспечения:
-
1. Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
-
2. Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термометров сопротивления;
-
3. Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
-
4. Блок расчета масс, теплоты и энергии предназначен для расчетов их значений по результатам
расчетов объемов, температур, разности температур и давлений;
-
5. Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;
-
6. Блок обмена предназначен для вывода через последовательный порт измерительной информации на внешние устройства приема;
-
7. Блок индикации предназначен для визуального отображения на табло вычислителя измерительной и настроечной информации;
-
8. Блок реального времени предназначен для измерения времени работы вычислителя и ведения календаря;
-
9. Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу.
Способы защиты и места пломбирования составных частей теплосчетчиков приведены в эксплуатационной документации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.
|
Идентификационные данные ПО теплосчетчиков п |
риведены в таблице. | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ( Идентификационный номер) ПО |
Цифровой идентификатор ПО ( контрольная сумма исполняемого кода ) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ELKORA C30 |
C30 |
V3.C |
A3EB |
CRC-16 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и на табличку на корпусе теплосчетчика методом шелкографии.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ультразвуковым корреляционный ELKORA C-30
1. ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
2. ТУ 4218-01 1-17632833-07 Теплосчетчик ультразвуковой корреляционный ELKORA C-30. Технические условия.
Принцип работы теплосчетчика основан на вычислении тепловой энергии (мощности) по измеренным значениям объемного расхода и температуры теплоносителя.
Принцип измерения расхода основан на определении времени прохождения случайными турбулентными флуктуациями скорости потока (времени транспортного запаздывания) расстояния между двумя сечениями трубопровода, в которых установлены две пары ультразвуковых преобразователей. Объемный расход прямо пропорционален расстоянию между двумя поперечными сечениями трубопровода, которые проходят через две пары ультразвуковых преобразователей, и площади поперечного сечения трубопровода и обратно пропорционален градуировочному коэффициенту, который зависит от числа Рейнольдса и времени транспортного запаздывания.
Теплосчетчик состоит из электронного блока, комплекта преобразователей расхода, комплекта термометров сопротивления, комплекта преобразователей давления.
Теплосчетчик имеет два канала измерения расхода, три канала измерения температуры, два канала измерения давления.
Теплосчетчик имеет три исполнения:
«Откр.» - для открытой системы теплоснабжения;
«Закр.1» - для закрытой системы теплоснабжения с одним преобразователем расхода;
«Закр.2» - для закрытой системы теплоснабжения с двумя преобразователями расхода.
Теплосчетчик обеспечивает измерение, обработку и представление информации на 16-тиразрядном жидкокристаллическом индикаторе о следующих параметрах: расход, количество (объем), температура, давление, тепловая энергия, тепловая мощность, время наработки и текущее время.
Теплосчетчик обеспечивает накопление и хранение в архивах следующих измеренных и вычисленных значений параметров:
суммарные значения тепловой энергии и объема за сутки - архив 96 суток;
суммарные значения тепловой энергии и объема за месяц - архив 32 месяца;
среднечасовые значения тепловой мощности, расходов, температур и давлений - архив 768 часов;
среднесуточные значения тепловой мощности, расходов, температур и давлений - архив 96 суток;
время выключенного состояния за сутки - архив 96 суток;
время выключенного состояния за месяц - архив 32 месяца.
Теплосчетчик имеет два токовых выходных сигнала, отображающих информацию об одном из текущих параметров (тепловая мощность, расход, температура, давление). Имеется возможность выбора из трех токовых выходных сигналов: 0-5; 0-20; 4-20 мА.
Теплосчетчик имеет частотный выходной сигнал, отображающий информацию об одном из текущих параметров (тепловая мощность, расход, температура, давление), а также импульсный выходной сигнал, отображающий информацию об одном из интегральных параметров (тепловая энергия, объем).
Теплосчетчик имеет стандартный последовательный интерфейс типа RS-232 для подключения внешнего оборудования и параллельный интерфейс «Centronics» для подключения принтера.
Температура в подающем и обратном трубопроводах измеряется с помощью термометров сопротивления с номинальной статической характеристикой 100П.
Термометры сопротивления подключаются по 4-х проводной схеме, что обеспечивает независимость измерений от длины соединительных проводов.
Давление в подающем и обратном трубопроводах измеряется с помощью преобразователей давления, имеющих унифицированный выходной токовый сигнал 4-20 мА.
Теплосчетчик предназначен для работы в непрерывном режиме.
Теплосчетчик может быть сопряжен с информационно-вычислительными системами учета и контроля энергии.
В комплект поставки теплосчетчика входят:
|
Электронный блок ELKORA С-30 |
Е 1.005.02-01 |
1 |
|
Преобразователь расхода для Ду, от 50 до.150 мм |
Е 1.006.01 |
по заказу |
|
Преобразователь расхода для Ду, < 50 мм Монтажный | ||
|
комплект преобразователя расхода для Ду > 150 мм |
Е 1.005.01.01 |
по заказу |
|
Термометр сопротивления |
Е 1.005.01-02 |
по заказу |
|
Разъем |
100П, Pt 100, Ni 100 |
по заказу |
|
Разъем |
2РМ14КПН4Г1 В1 |
1 |
|
Разъем с корпусом |
2РМ14КПН4Ш1 В1 |
по заказу |
|
Скоба крепления |
DBS-M09, DBP-09 |
по заказу |
|
Кронштейн |
Е 1.005.00.01 |
2 |
|
Винт |
Е 1 005.05 |
по заказу |
|
Кожух |
М4х35 |
2 |
|
Руководство по эксплуатации |
Е 1.018.00.01 |
по заказу |
|
Паспорт |
Е1.005 РЭ |
1 |
|
Е 1.005 ПС |
1 |
|
Диаметры условного прохода, мм |
20 ... 2000 |
|
Диапазон измеряемых расходов, м3/ч |
0,16 ... 96000 |
|
Диапазон измерения температуры, °С |
0 ... 150 |
|
Диапазон измерения разности температур, °С |
3 ... 150 |
|
Предел допускаемой относительной погрешности измерения тепловой энергии, % |
SW = ±(3 + 4Amin/At + 0,02Qmax/Q), где 4Amin - наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводах, At - разность температур теплоносителя в подающем и обратном трубопроводах, Q и Qmax - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, соответственно. |
|
Предел допускаемой относительной погрешности измерения тепловой мощности, % |
dP = ± (3+4Dtmin/Dt + 0,02Qmax/Q) |
|
Предел допускаемой относительной погрешности измерения объемного расхода и объема теплоносителя, % |
± 1,5 |
|
Предел допускаемой абсолютной погрешности измерения температуры, °C |
± (0,6 + 0,004 t) |
|
Предел допускаемой приведенной погрешности измерения избыточного давления, % |
± 1,5 |
|
Предел допускаемой относительной погрешности измерения времени работы теплосчетчика, % |
± 0,01 |
|
Диапазон измерения избыточного давления теплоносителя в трубопроводе, МПа |
0 ... 1,6 |
|
Допустимое давление теплоносителя в трубопроводе, МПа |
2,5 |
|
Диапазон температуры окружающего воздуха, °С |
5 ... 50 |
|
Питание от сети переменного тока частотой (50+1) Гц напряжением, В |
(220+22-зз) |
|
Потребляемая мощность не более, В • А |
10 |
|
Габаритные размеры электронных блоков без учета крепежных приспособлений и ответных частей разъемов, мм: щитовое исполнение (ширина х высота х длина) настенное исполнение (ширина х высота х длина) |
160 X 200 X 240 160 X 240 X 64 |
|
Масса не более, кг: электронного блока преобразователя расхода в зависимости от Ду |
1,6 0,6 ... 30,2 |
|
Степень защиты от воздействия окружающей среды: для электронного блока для преобразователей расхода, температуры, давления |
IP 54 IP 20 |
|
Средний срок службы не менее, лет |
15 |
