Номер по Госреестру СИ: 23112-07
23112-07 Счетчики электрической энергии электронные трехфазные
(OD4110 и OD4165)
Назначение средства измерений:
Счётчики электрической энергии электронные трехфазные OD4110 и OD4165 - статические счётчики электрической энергии с прямым подключением - модификация OD4165 и трансформаторным подключением - модификация OD4110 к измерительным цепям, предназначены для измерений и учета активной электрической энергии переменного тока промышленной частоты.
Внешний вид.
Счетчики электрической энергии электронные трехфазные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии электронные трехфазные
Рисунок № 2

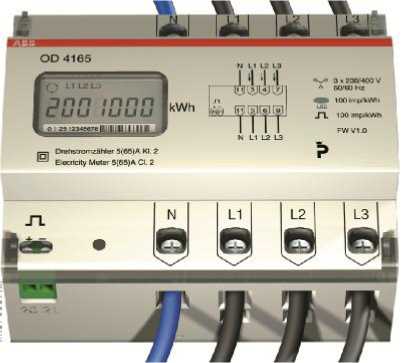

Внешний вид.
Счетчики электрической энергии электронные трехфазные
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) счётчиков электрической энергии электронных трехфазных OD4110 и OD4165 указаны в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
OD 41XX |
2CMT001967 |
105-100 |
5E |
CRC 16 |
где *Х-тип счетчика
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на счетчиках и титульных листах эксплуатационной документации методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений на счётчики электрической энергии электронные трехфазные OD4110 и OD4165 приведена в документе: «Счётчики электрической энергии электронные трехфазные OD4110 и OD4165 Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии электронным трехфазным OD4110 и OD41651. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии";
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
Поверка
Поверкаосуществляется по документу МП 23112-07 «Счётчики электрической энергии электронные трехфазные OD4110 и OD4165. Методика поверки» (23112-07), утвержденному ФГУП «ВНИИМС» в 2007 г.
Перечень основного оборудования, необходимого для поверки: установка для поверки счётчиков электрической энергии ЦУ 6800 с фотосчитывающим устройством и с эталонным счётчиком класса точности 0,2 или более точным.
Изготовитель
фирма «ABB AB, Cewe-Control», ШвецияАдрес: Р.О. Box 1005, SE-611 29 Nykoping, Sweden
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации 30004-08 от 27.06.2008г.119361, Москва, ул. Озерная, 46. Телефон: 781-86-03;
e-mail: dept208@vniims.ru
Счётчики электрической энергии электронные трехфазные OD4110 и OD4165 (далее -счетчики) применяются для учета электрической энергии у бытовых и промышленных потребителей.
Принцип действия счетчиков основан на
использовании специализированной микро-
схемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной электрической энергии.
Счётчики имеют жидкокристаллический дисплей, отображающий суммарное количество электроэнергии, прошедшей через счётчик, а также оптический поверочный выход в виде светодиода. Счётчики имеют также телеметрический выход, гальванически изолированный от остальных цепей счётчика, позволяющий применять его в автоматизированных системах контроля и учета электроэнергии.
Запоминающее устройство счётчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. Счётчики также имеют индикацию обнаружения нарушений электроснабжения и отсутствия фазного напряжения.
Счётчики защищены от наиболее распространенных приёмов хищения электрической энергии. Изменение направления тока в токовой цепи не влияет на учёт потребляемой энергии.
Значение количества потреблённой электроэнергии (в единицах кВт-ч) - семиразрядное десятичное число без запятой.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
В счетчиках предусмотрена возможность установки на DIN-рейку.
Структура условного обозначения счетчиков
Фотография общего вида счётчика, с указанием схемы пломбировки от несанкционированного доступа, приведена на рисунке 1.
<£> n -ttatpF
РЕж- jTTjJ-.-U kWh IWjJW
------IT---
Места опломбирования счетчика OD 4110 с использованием крышек, поставляемых в комплекте (для OD4165 аналогично)
Клеймо поверителя наносится на боковую поверхность прибора в виде наклейки и дублируется в паспорте в разделе «свидетельство о поверке»
Рисунок 1 - Общий вид счётчиков
OD 4110 и OD 4165
Таблица 2
Наименование параметра |
OD4110 |
OD4165 |
Класс точности по ГОСТ Р 52322-2005 |
2 | |
Номинальные частота, Гц, Номинальное напряжение, В Рабочий диапазон напряжений, % |
50 или 60 3x230/400 от минус 20 ином до плюс 15 ином | |
Базовый (номинальный) ток, А |
5 | |
Максимальный ток, А |
10 |
65 |
Стартовый ток (порог чувствительности), не более, мА |
15 |
25 |
Потребляемая мощность на фазу, не более, В •А:
|
2 0,02 |
3 |
Постоянная импульсного выхода счётчика, имп./кВт-ч |
1 |
100 |
Постоянная светодиодного выхода счётчика, имп./кВт-ч (Частота светодиодного индикатора) |
1000 |
100 |
Длительность импульса светодиода, не менее, мс |
40 | |
Параметры испытательного (телеметрического) выхода: - диапазон напряжений, В
|
5 - 40 100 100 | |
Диапазон предельных рабочих температур, °С |
от -25 до +55 | |
Диапазон температур хранения и транспортировки, °С |
от -30 до +80 | |
Масса, г |
375 | |
Г абаритные размеры (длина; ширина; высота), мм |
105; 85; 65 |
