Номер по Госреестру СИ: 21013-11
21013-11 Анализаторы многоканальные атомно-эмиссионных спектров
(МАЭС)
Назначение средства измерений:
Анализаторы многоканальные атомно-эмиссионных спектров МАЭС (далее по тексту - анализаторы МАЭС) предназначены для измерений интенсивностей спектральных линий и последующего вычисления концентраций определяемых элементов.
Программное обеспечение
.Математическая обработка результатов измерения интенсивностей спектральных линий осуществляется ПО "Атом".
Программное обеспечение анализатора МАЭС имеет следующие характеристики:
Лист № 2
Всего листов 4 Таблица 1
Наименование программного обеспечения |
Идентификационно е наименование Программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа для проведения атомноэмиссионного спектрального анализа «Атом 3.2» |
Атом |
Атом 3.2 |
3FF5973B |
SHA1 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010.

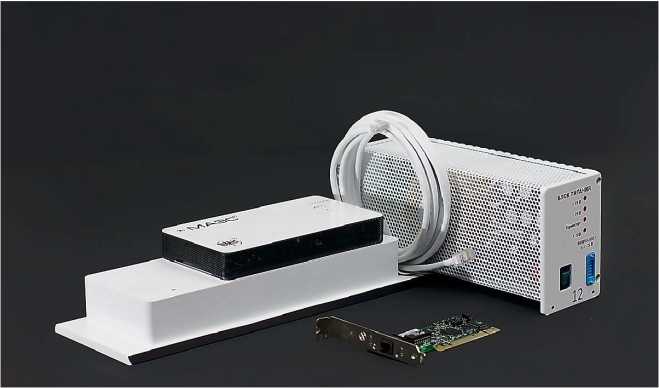

Общий вид анализатора МАЭС представлен на рисунке 1. Места маркировки и пломбирования представлены на рисунке 2.
Рисунок 1. Общий вид анализатора МАЭС
Место маркировки
Место пломбирования
Рисунок 2. Маркировка и пломбирование.
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на лицевую панель прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений изложены в Руководстве по эксплуатации ВМКО.157 РЭ. Анализатор многоканальный атомно-эмиссионных спектров “ МАЭС ”.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам многоканальным атомно-эмиссионных спектров "МАЭС"
Технические условия ТУ 25-7401-11855928-01.
Поверка
Поверкаосуществляется в соответствии с приложением к Руководству по эксплуатации ВМКО.157 РЭ «Анализатор многоканальный атомно-эмиссионных спектров “МАЭС”». Методика поверки, утвержденная ФГУП “ВНИИОФИ” в 2008 г.
Основными средствами поверки являются лампа эталонная спектральная с полым катодом ЛСП6-Э и спектральный прибор, например, спектрограф ИСП 30Г 34.11.050 ТУ.
Метрологические характеристики:
-
1. Лампа с полым катодом ЛСП6-Э:
Диапазон энергетической освещенности, Вт/м2 при токе разряда 15 мА, на длине волны основной резонансной линии, нм:
213,9 (Zn)...1,13x10-5;
324,8 (Cu)...1,39x10’3;
Основная относительная погрешность энергетической освещенности, %..........9;
Нестабильность энергетической освещенности, %............................................0,09.
-
2. Спектрограф ИСП-30: Спектральный диапазон 190-500;
Разрешение 0,02-1 нм.
Изготовитель
ООО "ВМК-Оптоэлектроника", г. НовосибирскЮридический адрес: 630049, Новосибирск, ул. Д. Ковальчук, 276
Почтовый адрес: 630090, Новосибирск, пр-т Коптюга, 1
Телефон: (383) 333-33-91; факс: (383) 333-33-91
E-mail: info@vmk.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,аттестат аккредитации № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализатора МАЭС основан на фотоэлектрическом преобразовании спектра оптического излучения в электрический сигнал многокристальной сборкой из нескольких многоэлементных полупроводниковых детекторов. Многоэлементным детектором излучения в анализаторе МАЭС является линейка фотодиодов. Генерированные фотодиодами заряды накапливаются в закрытых от света МОП-емкостях (интеграторах), не меняя напряжения смещения фотодиодов. По истечении времени экспозиции накопленные заряды одновременно и быстро переносятся на входные емкости усилителей, после чего начинается новый цикл накопления сигнала в интеграторах и последовательное считывание выходных сигналов усилителей на выход линейки с помощью коммутатора. Выходной сигнал далее преобразуется в цифровой сигнал в блоке электронной регистрации и передается по кабелю в компьютер с помощью компьютерного интерфейса.
Для стабилизации измерительных параметров кристаллы линеек фотодиодов помещены в термостатированный корпус, наполненный сухим азотом повышенного давления. Температура линеек контролируется полупроводниковым датчиком температуры, установленным в непосредственной близости от кристаллов линеек. Поддержание стабильной температуры линеек фотодиодов осуществляется с помощью термоэлектрических холодильников Пельтье.
Блок многоканального детектора посредством фланца крепится к спектральному прибору (спектрограф или квантометр) физической установки атомно-эмиссионного анализа. Конструкция фланца определяется типом спектрального прибора при заказе анализатора МАЭС.
В состав анализатора МАЭС входят: блок многоканального детектора, блок электронной регистрации, блок питания, компьютерный интерфейс, кабель для управления источником излучения атомно-эмиссионного спектра, кабель, соединяющий интерфейс с блоком электронной регистрации.
Анализатор МАЭС устанавливается на выходе спектральных приборов (спектрографов типа ИСП-28, ИСП-30, ДФС-8, ДФС-13, ДФС-452, ДФС-458С, PGS-2, СТЭ-1 и др. вместо фотопластинок, квантометров типа МФС-3, МФС-4, МФС-5, МФС-6, МФС-7, МФС-8, ДФС-10, ДФС-36, ДФС-41, ДФС-44, ДФС-51, а также квантометров зарубежного производства и атомно-абсорбционных спектрометров вместо ФЭУ).
Комплектность анализатора МАЭС представлена в табл. 3.
Таблица 3
Обозначение |
Наименование |
Кол. |
Примечание |
ВМКО.157.02 |
Блок многоканального детектора |
1 |
* |
ВМКО.157.01 |
Блок электронной регистрации |
1 | |
ВМКО.104 |
Блок питания |
1 | |
- |
Компьютерный интерфейс Ethernet |
1 | |
- |
Персональный компьютер типа IBM PC |
1 |
** |
ВМКО.157.03 |
Кабель синхронизации |
1 | |
- |
Кабель Ethernet |
1 | |
ВМКО.157.00001 |
Программное обеспечение "Атом" |
1 |
CD- диск |
ВМКО.157 ПС |
Паспорт |
1 | |
ВМКО.157 РЭ |
Руководство по эксплуатации |
1 | |
ВМКО.157 МП |
Методика поверки |
1 |
** |
ВМКО.157 РП |
Руководство пользователя ПО "Атом" |
1 |
* Конструкция фланца для подключения блока многоканального детектора к оптическому спектральному прибору определяется типом спектрального прибора при заказе анализатора МАЭС.
** Поставляется в соответствии с договором на поставку.
Лист № 4 Всего листов 4
приведены в табл. 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Рабочий спектральный диапазон (Зависит от спектрального прибора и заполняется при пуско-наладочных работах на территории заказчика), нм |
160-1100 |
Количество дефектных фотоячеек от общего количества, %, не более |
5 |
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при времени экспозиции 250 мс, %, не более |
0,1 |
Дрейф выходного сигнала при времени экспозиции 250 мс в течение 1 часа, %, не более |
1 |
Предел относительного среднего квадратического отклонения интенсивности спектральной линии при времени экспозиции 250 мс при интенсивности линии более 1 %, %, не более |
3 |
Г абаритные размеры, мм, не более: - блока электронной регистрации |
100X150X400 |
- блока питания |
150X150X300 |
Масса, кг, не более: - блока электронной регистрации |
2 |
- блока питания |
4 |
Электропитание осуществляется от сети переменного тока: | |
-напряжением, В |
220 (+22; -33) |
-частотой, Г ц |
50±1 |
Рабочие условия эксплуатации анализатора МАЭС:
-
• температура окружающей среды, оС...............................................................20±5
-
• относительная влажность воздуха при +25оС, %, не более.............................80
Рабочие условия эксплуатации анализатора МАЭС:
-
• температура окружающей среды, оС...............................................................20±5
-
• относительная влажность воздуха при +25оС, %, не более.............................80
